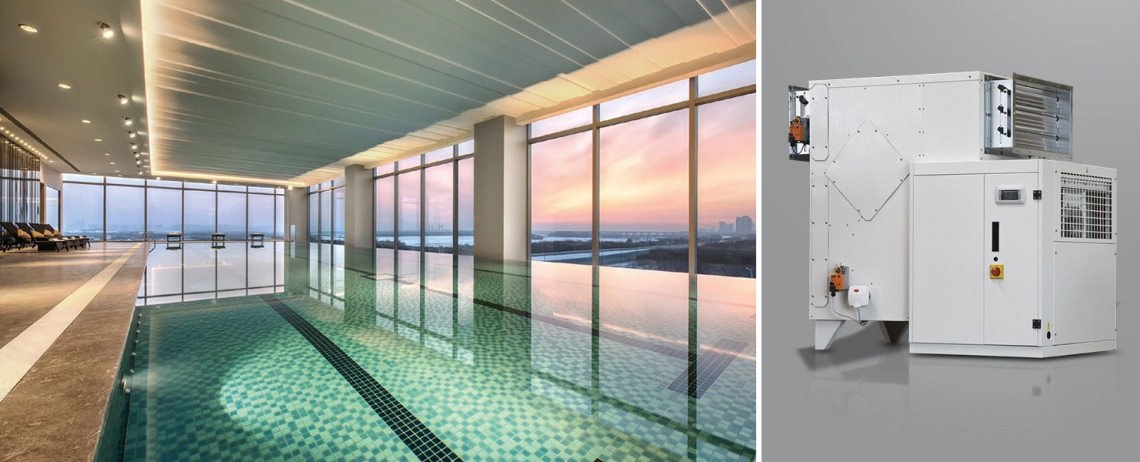

Baseinų oro sausintuvai MSTR / MSPR serija

Didelio efektyvumo oro sausintuvai MSTR / MSPR skirti visapusiškai temperatūros, drėgmės kontrolei, šilumos atgavimui ir aplinkos oro kondicionavimui dengtuose baseinuose ir koroziją sukeliančioje aplinkoje.

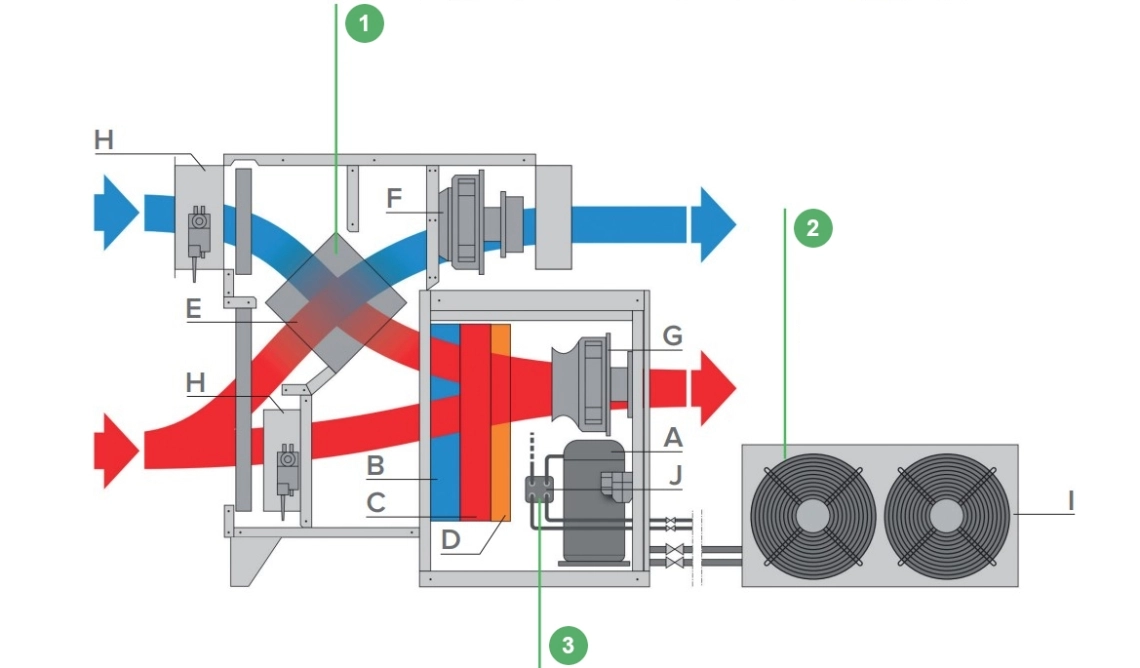

Principinė schema

Legenda:

• A - kompresorius
• B - garintuvas
• C - kondensatorius
• D - pagalbinis šildymo ir (arba) vėsinimo šilumokaitis (pagal užsakymą)
• E - mišraus srauto plokštelinis šilumokaitis
• F - ištraukiamasis EC ventiliatorius
• G - Tiekimo EC ventiliatorius
• H - Variklinis vožtuvas
• I - Nuotolinis kondensatorius (MSTR modeliuose)
• J - desuperheateris (pagal užsakymą)

MSPR / MSTR įrenginiai idealiai tinka plaukimo baseinams, kuriems reikia ne tik sausinti orą, bet ir atnaujinti patalpų orą, neskleidžiant šilumos į lauką. MSPR / MSTR serijos įrenginiai skirti naudoti mažuose, vidutiniuose ir dideliuose plaukimo baseinuose, kuriuose reikia reguliuoti drėgmės lygį ir (arba) užkirsti kelią kondensacijos reiškiniams, kur būtina nuolatinė oro apykaita, net ir dirbant visą parą. Didelio efektyvumo rekuperatorius garantuoja iki 80 % efektyvumą, o jo konstrukcija ypač tinka aplinkai, kurioje yra korozinių medžiagų, pavyzdžiui, chloro.

Parametrai:

• Oro sausinimo našumas nuo 100 l per parą iki 4650 l per parą
• Oro srautas nuo 900^m3/h iki 35000^m3/h
• Įrengimas pagalbinėse patalpose
• Cinkuoto plieno plokštės, dažytos iš vidaus ir išorės
• Apsaugine danga dengti briaunuoti šilumokaičiai, tinkami naudoti agresyvioje aplinkoje
• Mišraus srauto rekuperatorius su aliuminio briaunomis, padengtomis apsaugine danga
• Chloro poveikiui atsparūs elektroniniai komponentai
• Nerūdijančiojo plieno drenažinė vonia
• Elektroninis inverterinis išcentrinis ventiliatorius
• Baseino vandens rekuperatorius (pagal užsakymą)

MSPR/MSTR asortimente naudojami tik EC radialiniai ventiliatoriai su įmontuotais inverteriais, pasižyminčiais dideliu energijos vartojimo efektyvumu. Įmonė "Mycond" sukūrė sudėtingą reguliavimo programinę įrangą, skirtą MSPR/MSTR oro sausintuvų oro srauto greičiui nustatyti, matuoti ir valdyti, todėl pašalinamos bet kokios problemos, kylančios dėl neteisingo slėgio kritimo ortakiuose apskaičiavimo, todėl įrengti oro sausintuvą ir pradėti eksploatuoti sistemą yra itin paprasta ir greita, o tai sumažina įrengimo laiką ir sąnaudas. Šie įrenginiai skirti jungti prie standžiųjų ortakių. Seriją sudaro 20 modelių, nuo 100 l per parą ir 900^m3/h iki 4 600 l per parą ir 35 000^m3/h.

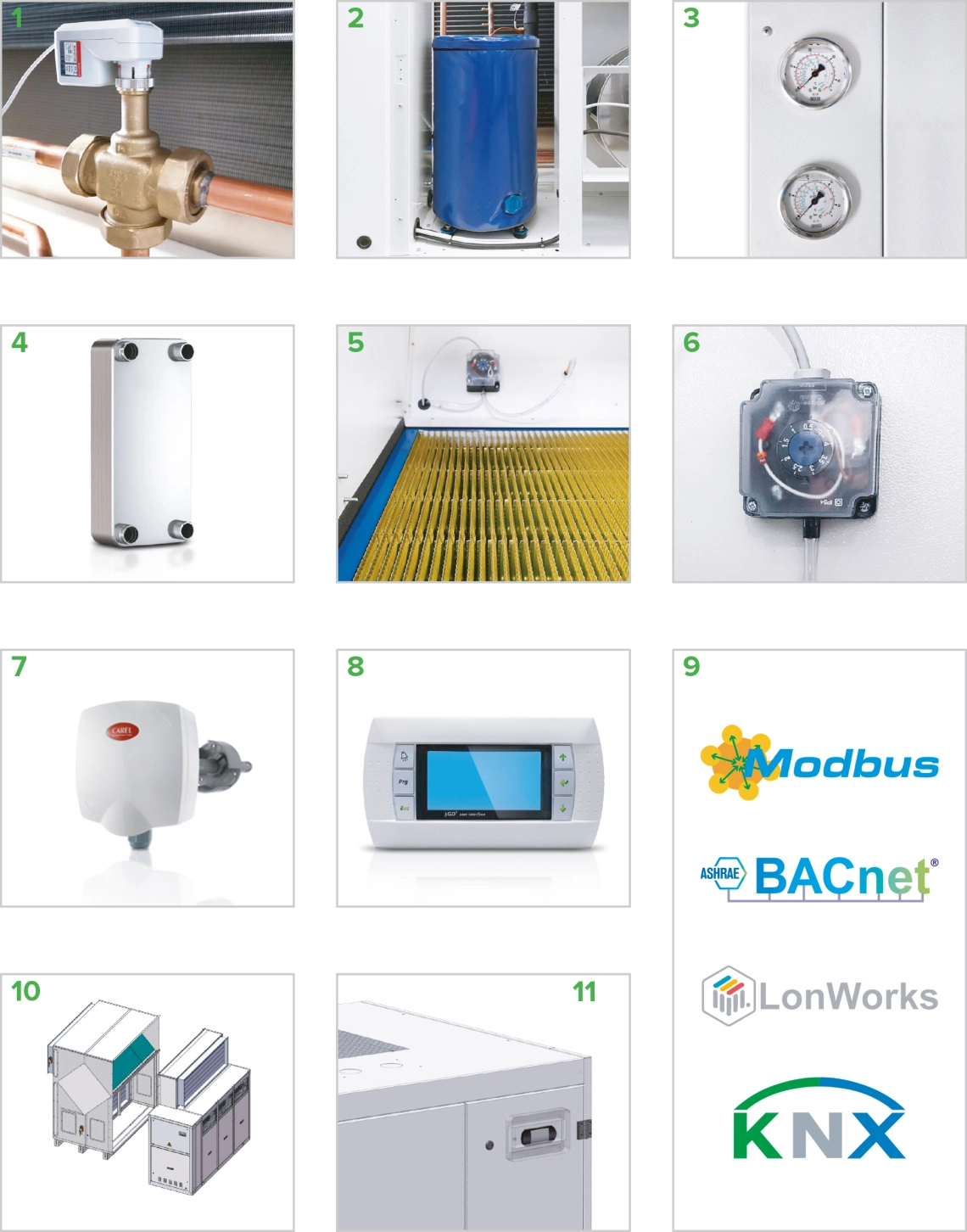

Galimybės

• G4 arba F7 filtrai
• Vandens spiralė su moduliuojamuoju trikrypčiu vožtuvu * (1)

1. Tik šildymas
2. Tik šildymas, padidinto dydžio
3. Vėsinimas/šildymas
4. Vėsinimas/šildymas, per didelis

*3, 4 Įskaitant kondensato padėklą ir izoliaciją.

* Galima įrengti tik vieną vandens ritę; iki 0300 dydžio, įjungimo/išjungimo trišakis vožtuvas.

• Laisvojo vėsinimo rinkinys: leidžia vėsinti naudojant išorinį orą, kai jo temperatūra yra žemesnė už vidaus oro temperatūrą
• Tylioji versija (2)
• Švelnus paleidimas
• Manometrai (3)
• Karštų dujų atitirpinimas (privalomas, jei oro temperatūra žemesnė nei 8 °C)
• Techninio arba baseino vandens rekuperatorius (4)
• ACF: automatinis srauto valdymas; jis leidžia tiesiogiai ekrane pasirinkti oro srautą ir jį išlaikyti, taip pat ir esant kintamam slėgio kritimui dėl filtrų. (5)
• Nešvarių filtrų jutiklis (6)
• Temperatūros ir drėgmės jutiklis, skirtas kanalams įrengti (7)

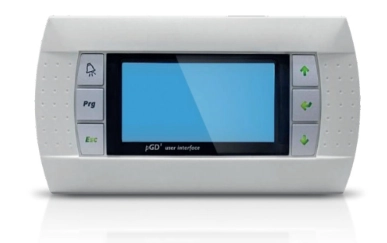

• Nuotolinis naudotojo terminalas, įskaitant 20 m kabelį (8)
• Papildoma šiluminė izoliacija, 20 mm arba 40 mm storio
• Serijinė BMS plokštė (9)

1. Modbus
2. LonWorks
3. BACnet
4. KNX

• Ethernet™ sąsajos plokštė, galimi protokolai: SNMP v1 ir v2c, BACnet / IP, BACnet Ethernet ir Modbus TCP / IP
• Dviejų dalių versija (10)
• Versija, skirta montuoti lauke (11)
• 0-10 V drėkintuvo valdymo kontaktas (drėkintuvas netiekiamas iš "MYCOND")

Specialios parinktys

• Specialios ritės agresyviai aplinkai
• Nerūdijančio plieno AISI 316L plokštės
• Maitinimo šaltinis 60 Hz
• Techninis vandens kondensatorius
• Elektriniai šildytuvai
• Baseino vandens kondensatorius

Sezoninis darbo režimas

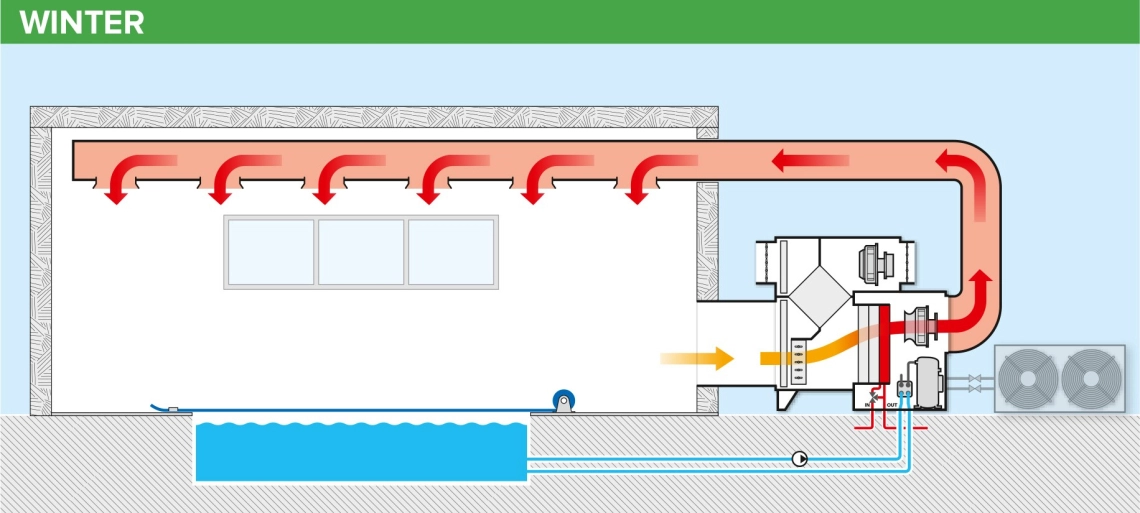

ŽIEMA: paleidimas, nėra gyventojų, uždengtas baseinas, šildymas karšto vandens šildytuvu.
Kompresorius: Išjungtas
Karšto vandens ritė: ĮJUNGTA (pasirinktinai)
Desuperheater: IŠJUNGTA (pasirinktinai)
Nuotolinis kondensatorius: Išjungtas (MSPR modeliai)
Išorinis oras: IŠJUNGTA

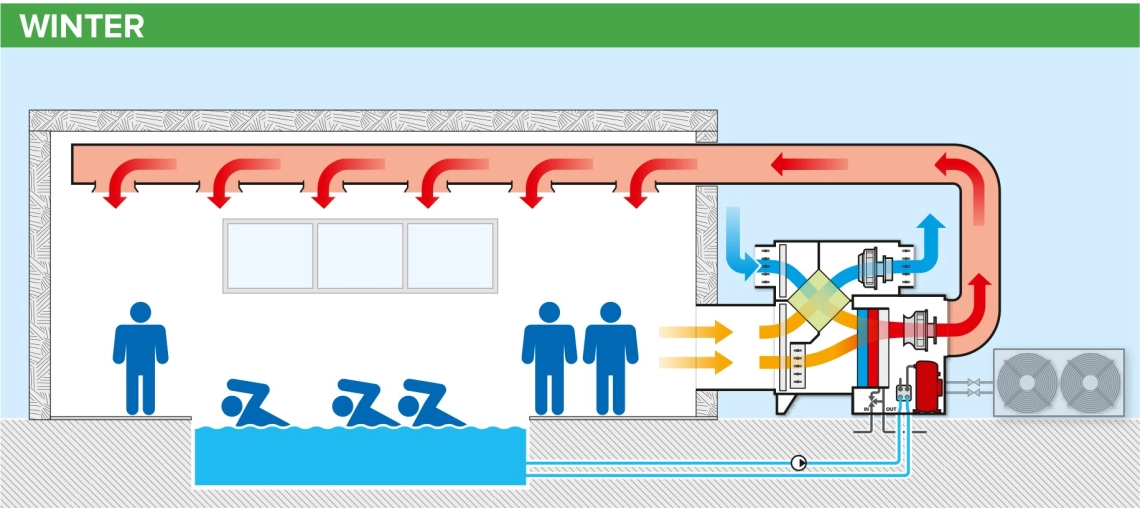

ŽIEMA: įprastas veikimas, atidarytas baseinas, oro sausinimas.
Kompresorius: ĮJUNGTA
Karšto vandens ritė: IŠJUNGTA (pasirinktinai)
Desuperheater: IŠJUNGTA (pasirinktinai)
Nuotolinis kondensatorius: Išjungtas (MSPR modeliai)
Išorinis oras: ĮJUNGTAS

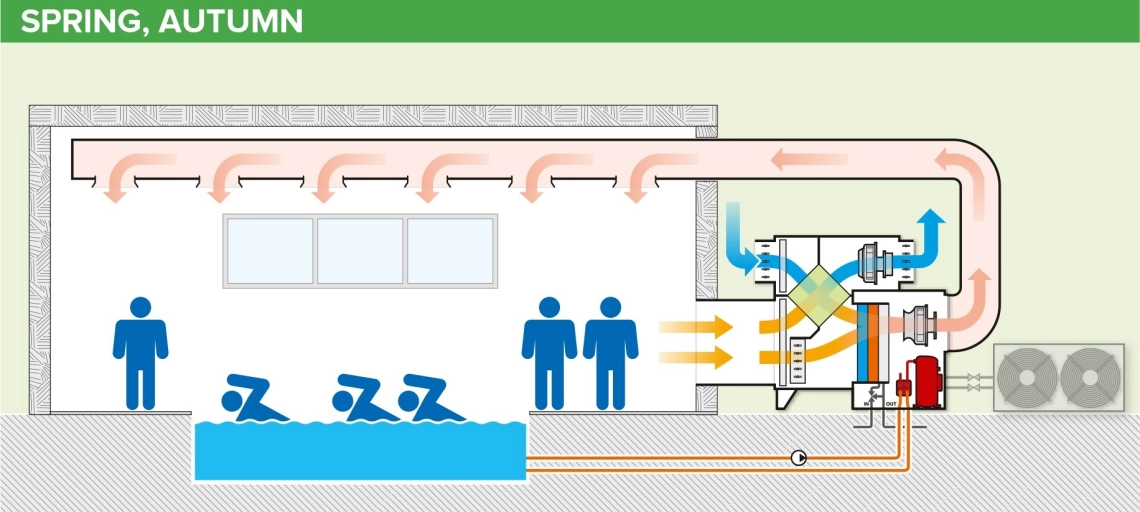

Pavasaris, ruduo: įprastas veikimas, atidarytas baseinas, sausinimas su šilumos atgavimu (desuperheateris)
Galimas laisvo vėsinimo veikimo režimas (pasirinktinai).
Kompresorius: ĮJUNGTA
Karšto vandens ritė: Išjungta (pasirinktinai)
Desuperheater: Įjungtas (pasirinktinai)
Nuotolinis kondensatorius: Išjungta (MSPR modeliai)
Išorinis oras: ĮJUNGTAS

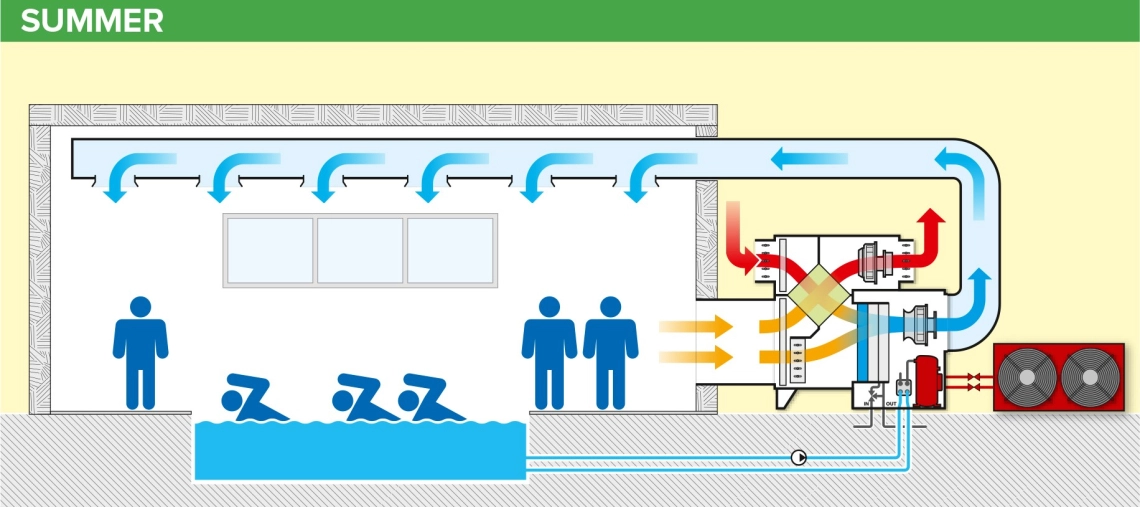

VASAROS: įprastas veikimas, atidarytas baseinas, sausinimas ir vėsinimas (nuotolinis kondensatorius)
Kompresorius: ĮJUNGTA
Karšto vandens ritė: IŠJUNGTA (pasirinktinai)
Desuperheater: IŠJUNGTA (pasirinktinai)
Nuotolinis kondensatorius: Įjungtas (MSPR modeliai)
Išorinis oras: ĮJUNGTAS

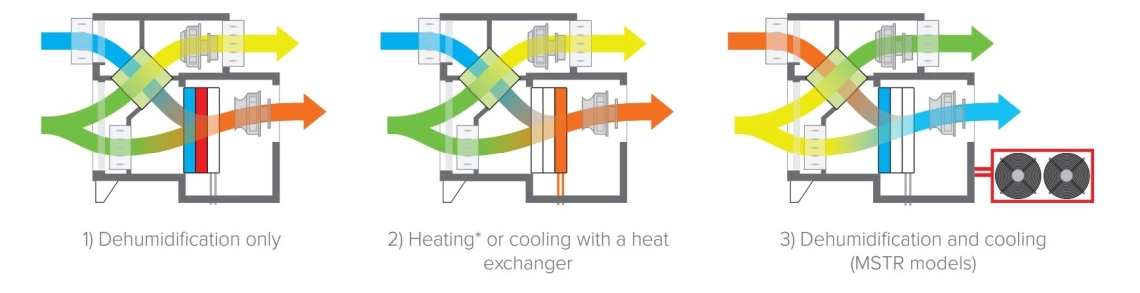

Oro srautai:

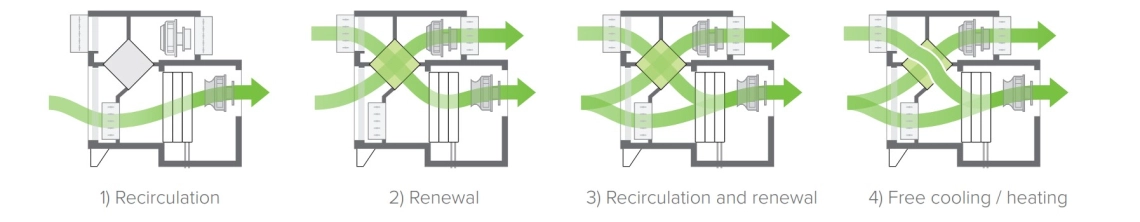

Veikimo režimas:

* Dėl papildomo elektrinio šildytuvo kreipkitės į gamintojo prekybos biurą.

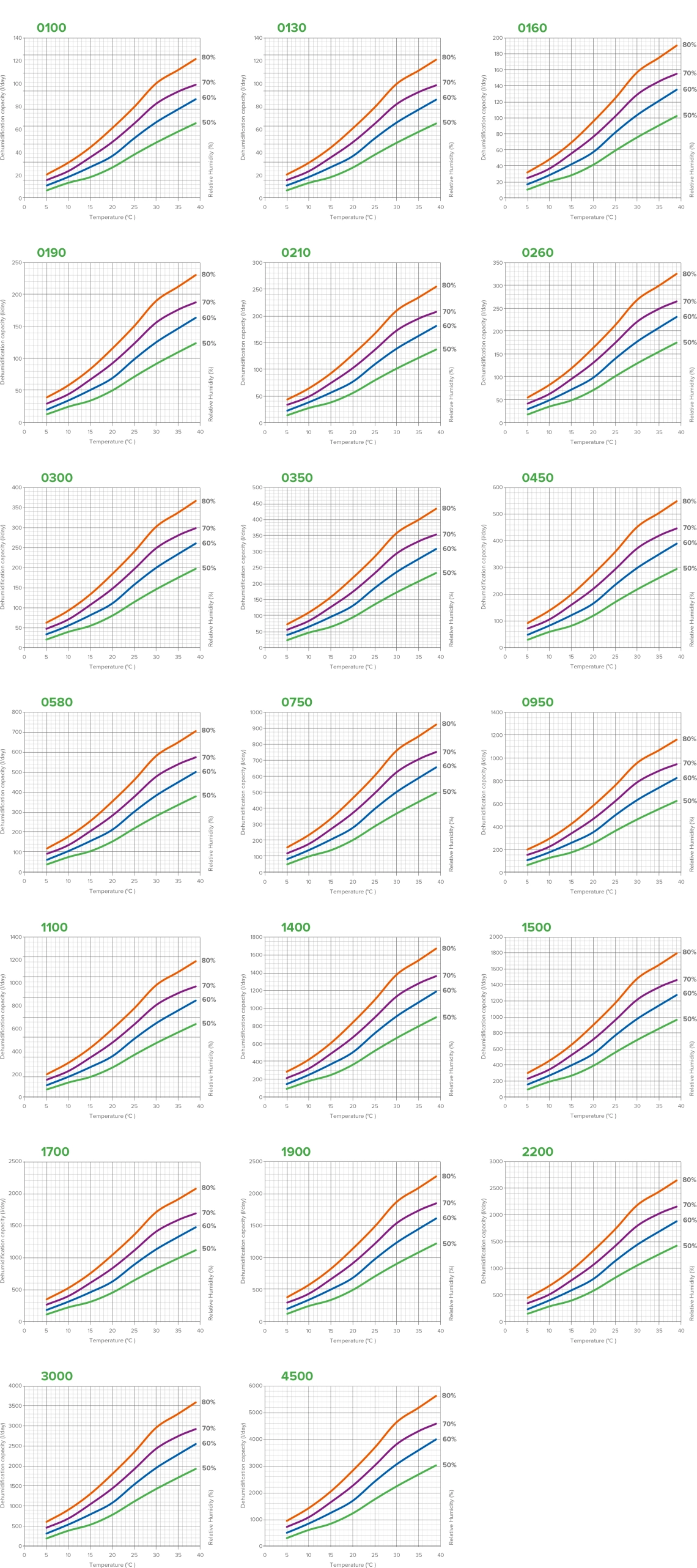

Efektyvumo diagrama

1. Įleidžiamas oras: 30°C - 80% RH; įleidžiamas/išleidžiamas vanduo: 80/70°C; lauko oras: 30°C - 50% RH; 100% recirkuliacija.
2. Vidinis oras: 26°C - 60% RH; lauko oras: -5°C - 80% RH.

Pastaba:
MSTR - standartinė (pramoninė) versija
MSPR - baseino vandens versija
