Ventiliatorinių šilumokaičių (~220 V) jungimo schemos

Žemiau rasite 2 laidų schemas ventiliatorių ritinių įrenginiams, aprūpintiems 3 greičių AC varikliu (~220V) ir paprastai uždarytomis vožtuvais su termoelektriniais aktuatoriais.

4-vamzdžių sistema

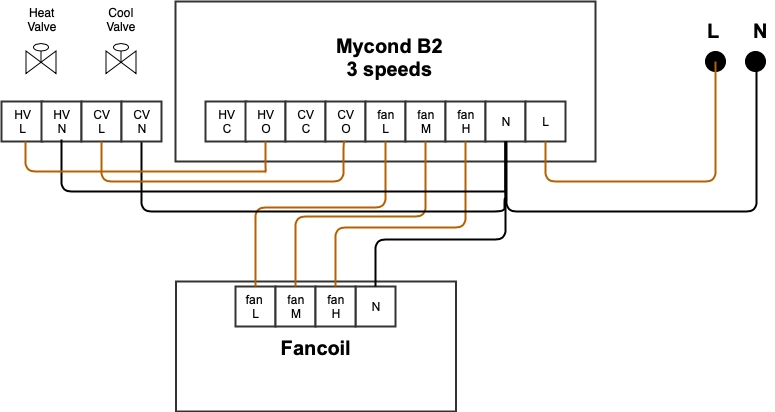

Schema, rodanti laidų jungtis 220V ventiliatorių ritinio įrenginiui.



2-vamzdžių sistema

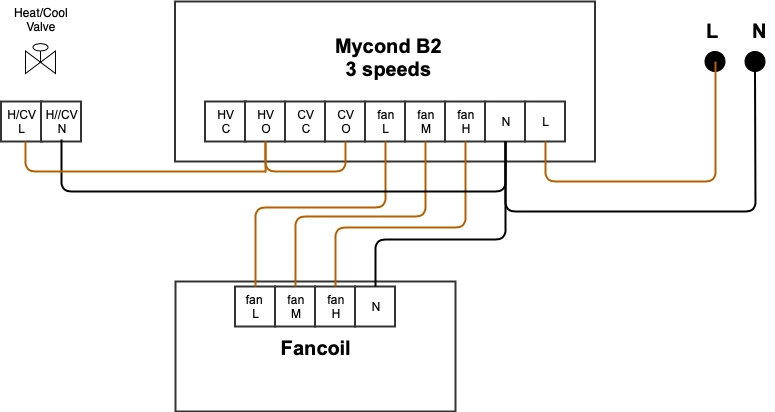

Schema, iliustruojanti laidų nustatymą ventiliatorių ritinių įrenginiams su 220 V jungtimi.

Įdiekite jungiklį tarp terminalo HV-O ir CV-O.
