Dizainerių grindų ventiliatorinių šilumokaičių įrenginiai "Silver Glass" serija

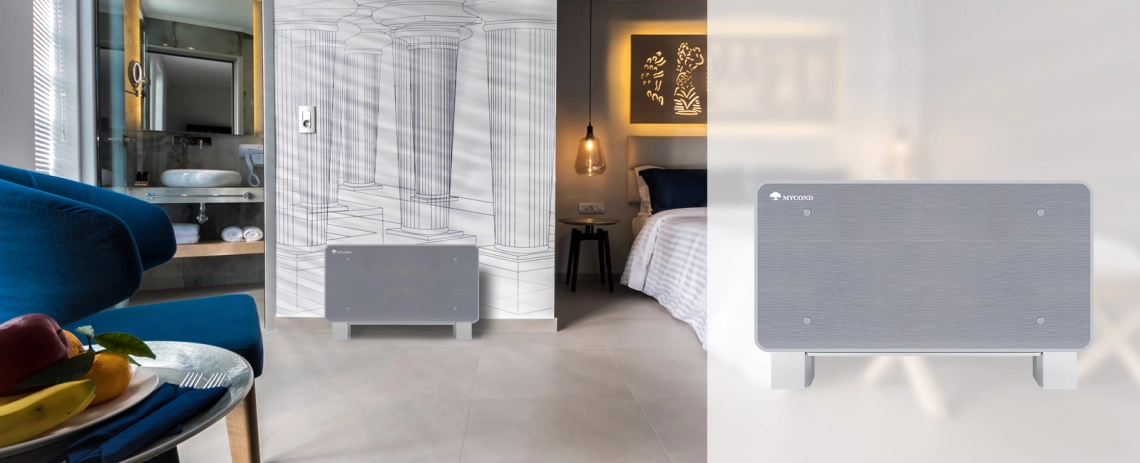

Ventiliatoriaus spiralės blokas yra itin plonos konstrukcijos. Palyginimui, jo korpusas kartu su stiklu yra tik 122 mm storio, todėl sutaupoma daugiau vietos montavimui. Be to, jo paprasta ir tvarkinga išvaizda lengvai derės prie jūsų kambario stiliaus.
Ventiliatoriniai šilumokaičiai efektyviai papildys šildymo sistemą, kurioje naudojamas šilumos siurblys. Įrangai nereikia aukštos vandens temperatūros, kad apšildytų namą, todėl sutaupysite išlaidų.
Pagrindiniai privalumai:
- Stiklinis priekinis skydelis
- Itin plonas korpusas
- Įrenginio rėmas pagamintas iš 0,8-1 mm skersmens metalo lakšto
- Mažas triukšmo lygis
- Integruotas termostato korpusas
- Nuolatinės srovės variklis
- G1 klasės oro filtrai, suprojektuoti taip, kad juos būtų galima lengvai išimti ir be vargo išvalyti bei atlikti techninę priežiūrą
- Šilumokaičio ritė sudaryta iš varinių vamzdelių ir žalvarinių kolektorių: vamzdeliai turi gofruotas aliuminio briaunas
- Įrengtas nuimamas išleidimo indas
- Aliuminio grotelės su magnetiniu tvirtinimu
- Pasirinktinai: galinis stiklo skydelis (montuojant atviroje erdvėje)
- Termostatas (pasirinktinai)
Atraskite naują elegancijos dimensiją su "Mycond"!

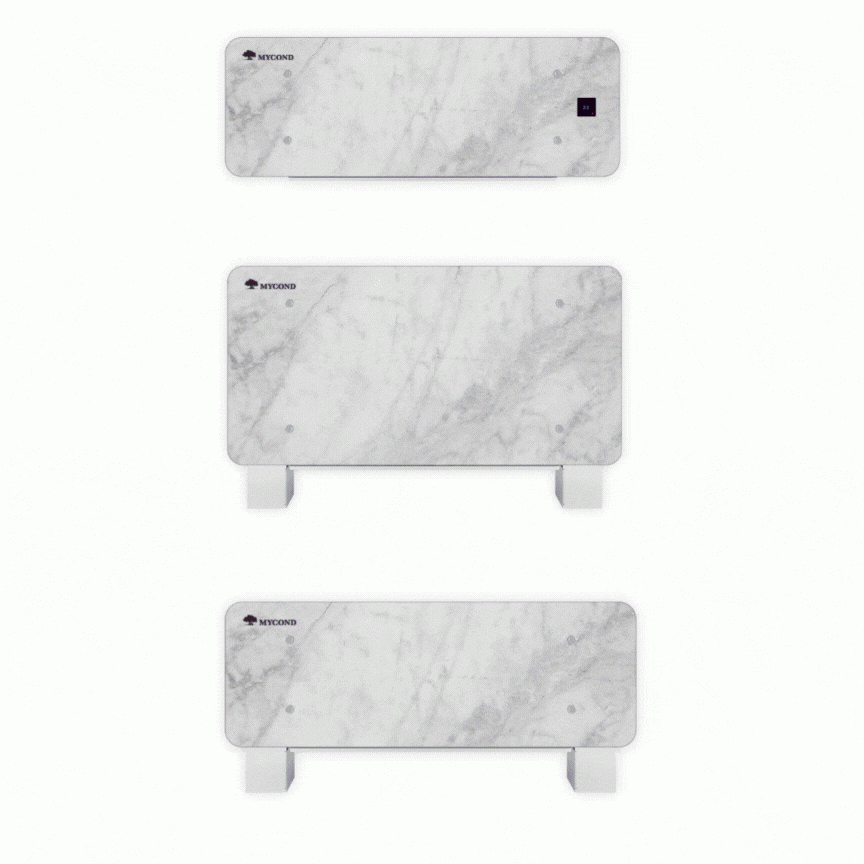

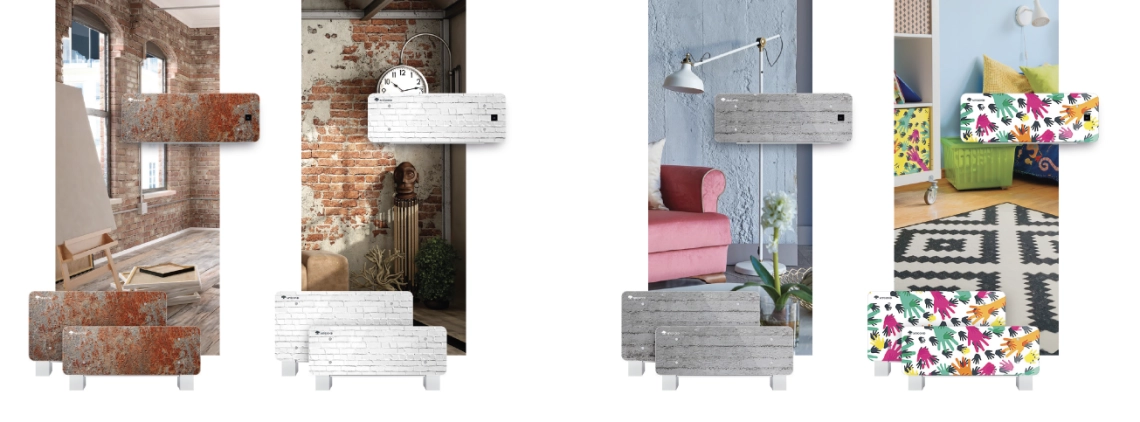

- Modernus dizainas: elegantiškos atspausdintos stiklo plokštės puikiai dera prie bet kokio interjero, suteikdamos jam stiliaus ir modernumo.
- Ant plokštės galite pasirinkti savo atvaizdą ar dizainą, kurį mes pritaikysime prie jūsų interjero.

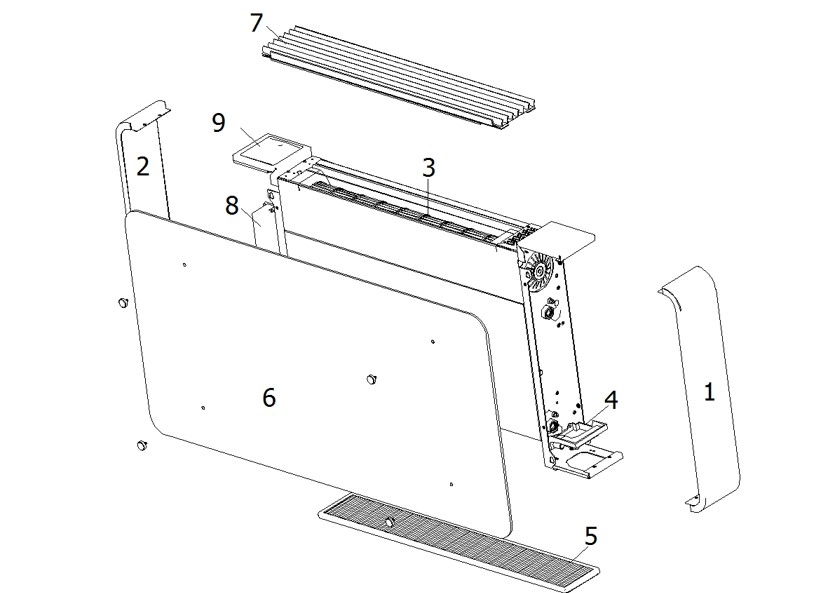

Pagrindinės sudedamosios dalys
Išorinės dalys
- Kairės pusės plokštė
- Dešinės pusės skydas
- Fandeck
- Pagalbinis nutekamasis vamzdis
- Filtras
- Priekinis skydelis
- Aliuminio grotelės
- Elektros dėžutė
- Valdymo skydelis (pasirinktinai)
Vidinės dalys
Vertikalūs blokai
- Vidinis šoninis skydelis
- Pagrindinis šilumokaitis
- Kondensato padėklas
- Fandeklas
- Aliuminio grotelės
- Vidiniai priekinis ir galinis skydai
- Elektros dėžė
Vidinės dalys

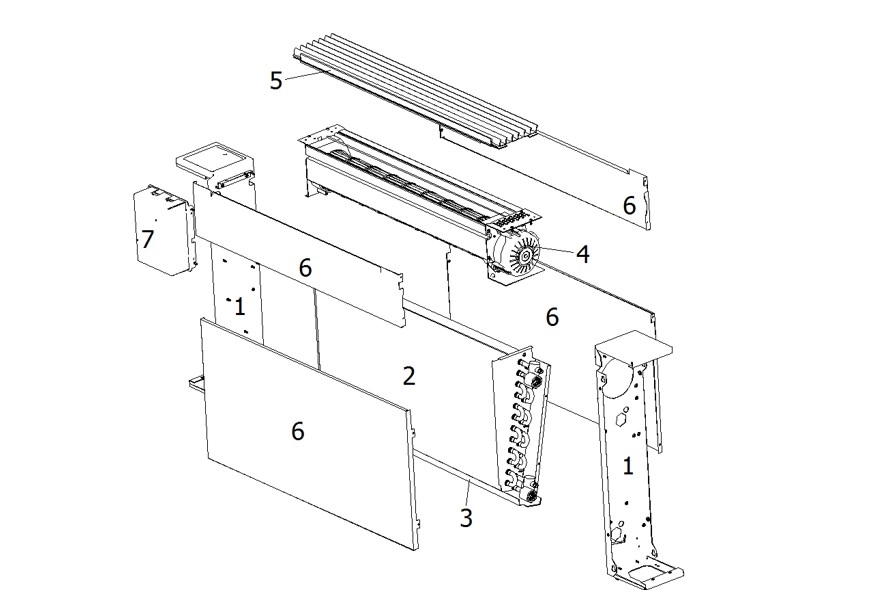

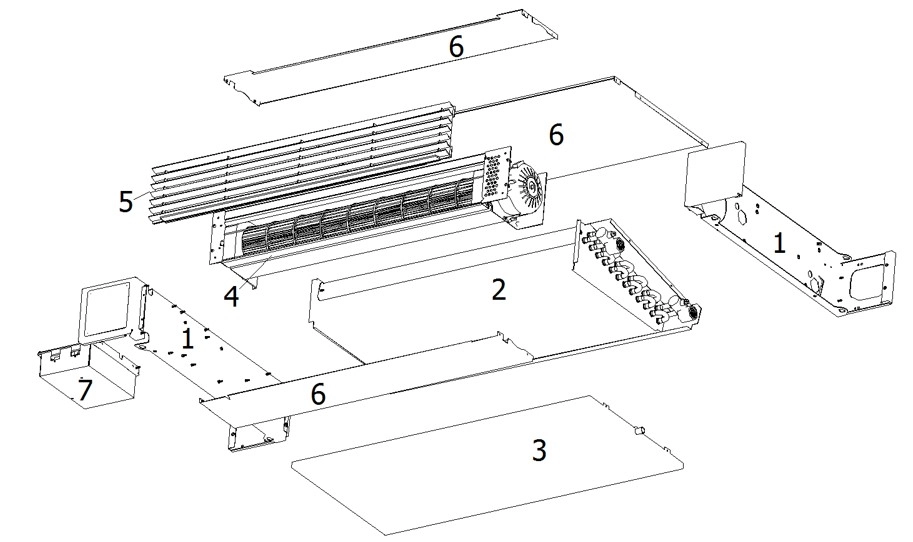

Horizontalusis blokas
- Vidinis šoninis skydelis
- Pagrindinis šilumokaitis
- Kondensato padėklas
- Fandeklas
- Aliuminio grotelės
- Vidiniai priekinis ir galinis skydai
- Elektros dėžė
Techniniai duomenys
2 vamzdžių sistema
| techniniai duomenys | Vienetai | Greitis | MC-SG-200T2 | MC-SG-400T2 | MC-SG-600T2 | MC-SG-800T2 |
| Oro srautas | Supermax | 250 | 390 | 510 | 620 | |
| Maksimalus (*) | 180 | 315 | 450 | 540 | ||
| m3/h | Med (*) | 120 | 230 | 350 | 450 | |
| Min (*) | 80 | 155 | 240 | 310 | ||
| Statinis | 10 | 18 | 25 | 32 | ||
| Bendras aušinimo pajėgumas | Supermax | 1.19 | 2.12 | 2.90 | 3.73 | |
| Maksimalus | 0.88 | 1.81 | 2.70 | 3.38 | ||
| kW | Med | 0.79 | 1.45 | 2.20 | 2.75 | |
| Min | 0.45 | 0.98 | 1.70 | 2.13 | ||
| Jautrusis pajėgumas | Supermax | 0.87 | 1.56 | 2.16 | 2.97 | |
| Maksimalus | 0.69 | 1.35 | 2.00 | 2.70 | ||
| kW | Med | 0.60 | 1.10 | 1.68 | 2.30 | |
| Min | 0.30 | 0.70 | 1.25 | 1.70 | ||
| Šildymo pajėgumas | Supermax | 1.55 | 2.71 | 3.71 | 4.71 | |
| Maksimalus | 1.10 | 2.40 | 3.20 | 4.23 | ||
| kW | Med | 0.90 | 1.50 | 2.40 | 3.40 | |
| Min | 0.61 | 1.16 | 1.75 | 2.41 | ||
| V/H/Ph | 230 V - 50 Hz - 1Ph | |||||
| Variklio įvestis | Supermax | 20 | 22 | 24 | 27 | |
| Maksimalus | 12 | 13 | 14 | 17 | ||
| W | Med | 5 | 6 | 7 | 10 | |
| Min | 3 | 4 | 5 | 8 | ||
| Vandens srautas | Supermax | 204 | 364 | 498 | 639 | |
| Max | 151 | 311 | 463 | 580 | ||
| l/h | Med | 136 | 249 | 377 | 472 | |
| Min | 77 | 168 | 292 | 365 | ||
| Slėgio kritimas | Supermax | 15.1 | 10.2 | 20.9 | 19.9 | |
| Max | 13.1 | 8.2 | 19.0 | 18.7 | ||
| kPa | Med | 7.2 | 6.0 | 16.5 | 13.2 | |
| Min | 4.1 | 4.1 | 13.0 | 10.0 | ||
| Ritės jungtis | 1/2" GF | 1/2" GF | 1/2" GF | 1/2" GF | ||
| Vandens kiekis | L | 0,33 | 0,59 | 0,85 | 1,11 | |
| Garso galia | Supermax | 55.0 | 56.0 | 57.1 | 58.3 | |
| Maksimalus | 51.3 | 52.2 | 52.4 | 53.3 | ||
| dB(A) | Med | 44.6 | 45.5 | 46.6 | 48.6 | |
| Min | 37.5 | 38.6 | 40.5 | 38.7 | ||
| Garsas spaudai | Supermax | 38.0 | 39.0 | 40.1 | 41.3 | |
| Maksimalus | 34.3 | 35.2 | 35.4 | 36.3 | ||
| dB(A) | Med | 27.6 | 28.5 | 29.6 | 31.6 | |
| Min | 20.5 | 21.6 | 23.5 | 21.7 | ||
VĖSINIMO REŽIMAS
Patalpa: 27° C - 47 % R.H. Vandens temperatūra (į/iš): 7/12°C
ŠILDYMO REŽIMAS
Patalpa: 20° C. Vandens temperatūra: 50.
(*) Deklaruojamos vertės yra santykinės su standartiniais nustatymais, esant 1500, 900 ir 600 aps/min. Visada galima keisti oro srautą, keičiant dip jungiklio nustatymus spausdintinėje plokštėje.

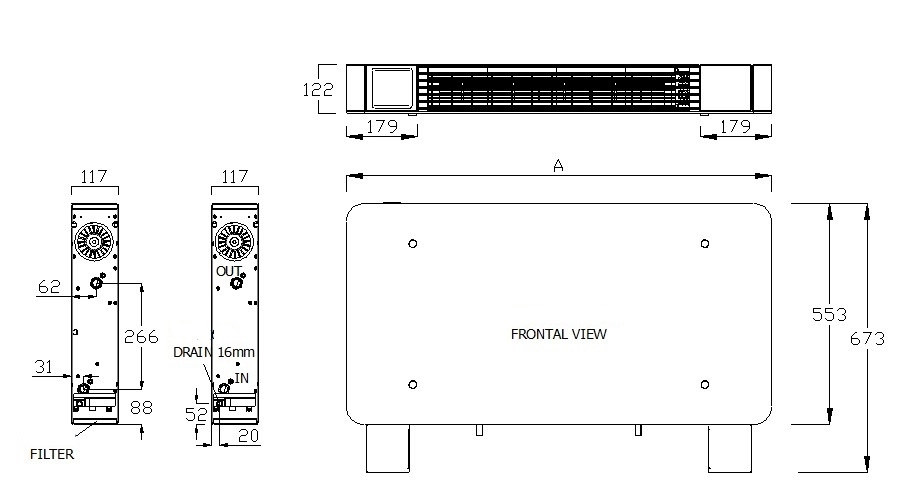

Matmenys
vertikalus montavimas
| specifikacijos | Vienetai | MC-SG-200T2 | MC-SG-400T2 | MC-SG-600T2 | mC-SG-800T2 |
| A | mm | 681 | 873 | 1065 | 1257 |
| Grynasis svoris | kg | 14 | 18 | 21 | 25 |
| Bendrasis svoris | kg | 18 | 21 | 25 | 29 |

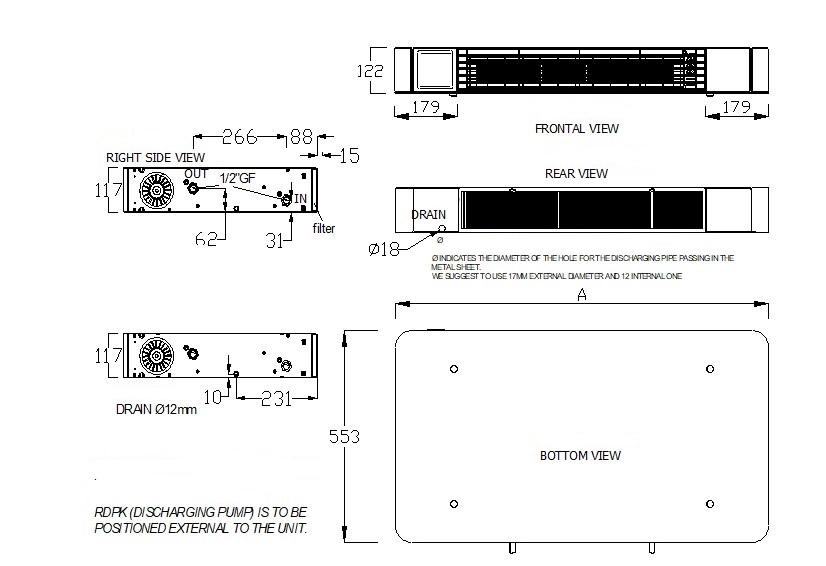

Matmenys
Horizontalus montavimas
| Techniniai duomenys | Vienetai | MC-SG-200T2 | MC-SG-400T2 | MC-SG-600T2 | MC-SG-800T2 |
| A | mm | 681 | 873 | 1065 | 1257 |
| Grynasis svoris | kg | 14 | 18 | 21 | 25 |
| Bendrasis svoris | kg | 18 | 21 | 25 | 29 |
