HPL serijos vidutinės ESP ortakių ventiliatorinių šilumokaičių įrenginiai

Šie vidutinio slėgio ortakiniai ventiliatoriniai šilumokaičiai yra skirti tiekti orą ilgais vamzdynais ir gali būti montuojami tiek horizontaliai, tiek vertikaliai. Šie įrenginiai tinka gyvenamiesiems namams, biurams, švietimo ir prekybos centrams
Aušinimo pajėgumas: 2,93 ... 11,29 kW
Šildymo pajėgumas: 3,31 ... 13,13 kW

Norite pirkti arba turite klausimų?

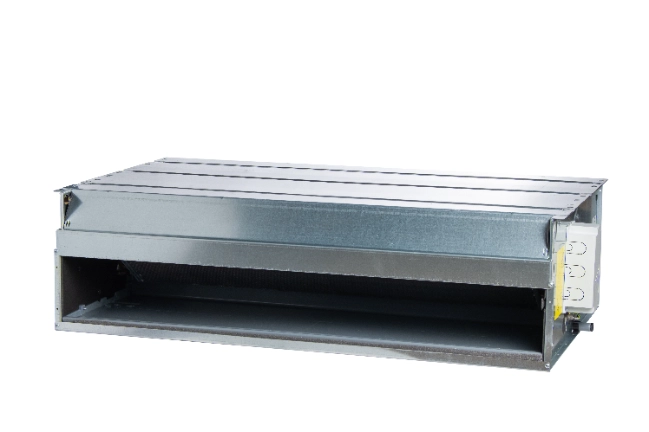

HPL serijos vidutinės ESP ortakių ventiliatorinių šilumokaičių įrenginiai

Ventiliatoriaus ritė yra 7 standartinių dydžių, skirtingo oro srauto našumo (nuo 340 iki 2100m3/h), kiekviename iš jų įrengta 3 arba 4 eilių ritė, o 4 vamzdžių sistemoms galima pridėti 1 arba 2 eilių ritę. Tai išsamiausias asortimentas, idealiai tinkantis visiems oro kondicionavimo poreikiams.

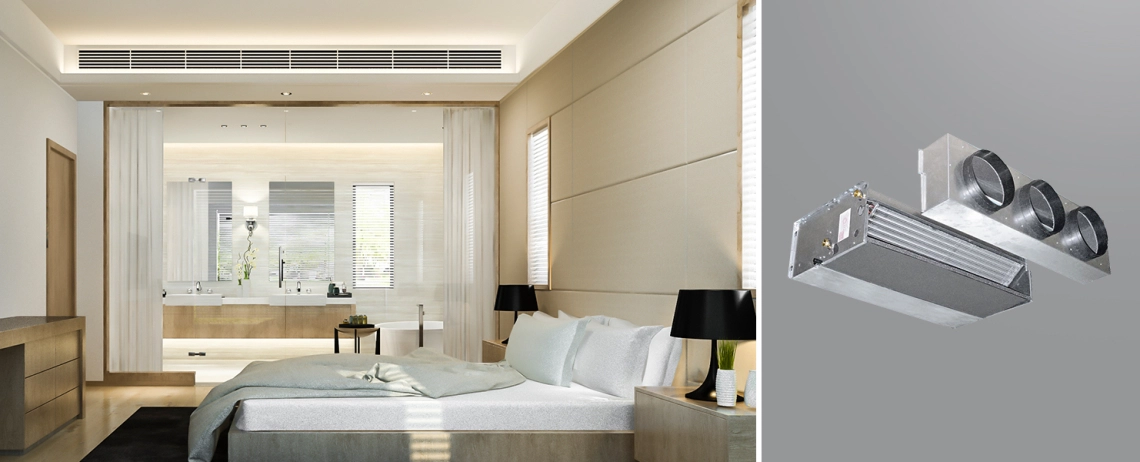

MyCond HPL Modernus viešbučio kambarys su vidutinio ESP ortakinio ventiliatoriaus šilumokaičiu.

Pagrindinės savybės :

  • Aukštas komforto lygis
  • Platus veikimo diapazonas
  • Statinis slėgis iki 80 Pa
  • Cinkuoto plieno korpusas
  • Didelio efektyvumo varinis šilumokaitis
  • Statiškai ir dinamiškai subalansuotas ventiliatorius, užtikrinantis itin tylų veikimą
  • Montavimas horizontalioje ir vertikalioje padėtyje

Paveikslėlyje parodytas MyCond HPL serijos vidutinio ESP ortakio ventiliatoriaus su šilumokaičiu energijos vartojimo efektyvumas.

Veikiančio didelio našumo MyCond HPL serijos vidutinio ESP ortakių ventiliatorinio šilumokaičio įrenginio vaizdas.

Privalumai :

  • Korpusas pagamintas iš 1 mm cinkuoto plieno ir izoliuotas 3 mm poliolefininėmis putomis (M1 klasė).
  • Ventiliatoriai turi aliuminines arba plastikines mentes.
  • Penkių greičių variklis sumontuotas ant antivibracinių trinkelių. Konstrukcijoje yra vidinė terminė apsauga su automatiniu atstatymu (apsaugos klasė IP 20, B klasė).
  • Šilumokaitis netinkamas naudoti korozijos aplinkoje, kur jį gali paveikti korozija. Jungtys yra kairėje pusėje, žiūrint nuo įrenginio oro išleidimo angos.
  • Kondensato padėklas pagamintas iš plastiko. Dėl L formos konstrukcijos ventiliatorinį šilumokaitį galima montuoti horizontalioje arba vertikalioje padėtyje.
  • Filtras pagamintas iš polipropileno pluošto, ištempto ant cinkuoto plieno rėmo. Rėmas sumontuotas specialiose kreipiančiosiose, kad atliekant techninę priežiūrą filtrą būtų lengva išimti ir sumontuoti.

Vidutinės ESP ortakių ventiliatorinių šilumokaičių schema MyCond HPL serijos ypatybės.

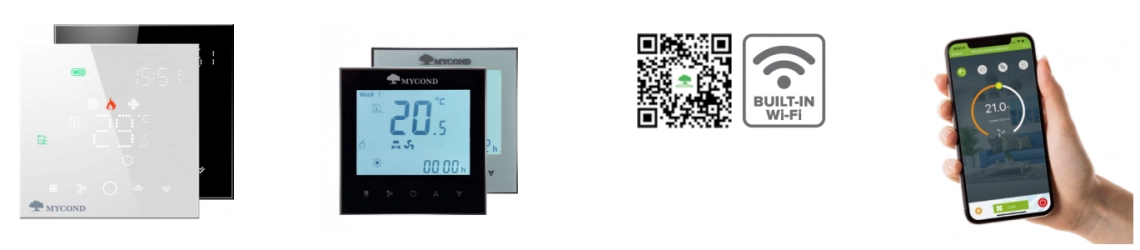

Optimalus automatikos rinkinys, skirtas nebrangiam ir paprastam valdymui išmaniuoju telefonu

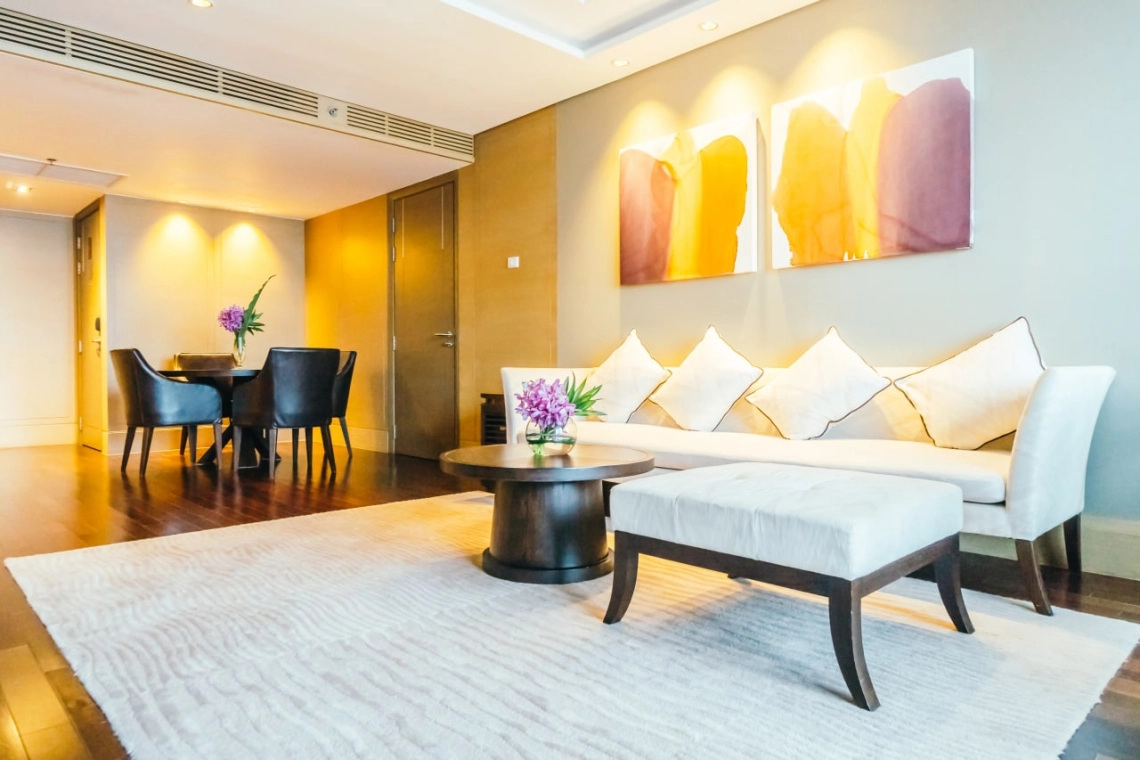

Elegantiškas ortakinis ventiliatorinis šilumokaitis iš MyCond HPL serijos, sumontuotas moderniame gyvenamajame kambaryje.

3 eilių ventiliatorinių šilumokaičių įrenginiai, 2 vamzdžių modeliai. Specifikacijos

Specifikacijos

Vienetai HPL 13 HPL 23 HPL 33 HPL 43 HPL 53 HPL 63 HPL 73
Oro srautas m3/h 535 860 1115 1340 1375 1635 2100
Aušinimo pajėgumas kW 2,93 4,47 6 6,74 7,24 8,56 9,89
Šildymo pajėgumas kW 3,31 5,18 6,99 8,11 8,38 9,5 11,54
Variklio įėjimo galia W 55 110 126 175 174 166 245
Garso galia (Lw) dB(A) 51 55 57 63 62 61 66
Vandens įleidimo ir išleidimo vamzdis 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Kondensato vamzdis mm DN15 DN15 DN15 DN15 DN15 DN15 DN15

keturių eilių ventiliatorinių šilumokaičių įrenginiai, 2 vamzdžių modeliai. Specifikacijos

Techniniai duomenys Vienetai HPL 14 HPL 24 HPL 34 HPL 44 HPL 54 HPL 64 HPL 74
Oro srautas m3/h 535 860 1115 1340 1375 1635 2100
Aušinimo pajėgumas kW 3,37 5,45 6,95 7,42 8,01 9,55 11,29
Šildymo pajėgumas kW 3,6 5,76 7,32 8,57 8,84 10,62 13,13
Variklio įėjimo galia W 55 110 126 175 174 166 245
Garso galia (Lw) dB(A) 51 55 57 63 62 61 66
Vandens įleidimo ir išleidimo vamzdis 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Kondensato vamzdis mm DN15 DN15 DN15 DN15 DN15 DN15 DN15

3+1 eilių ventiliatorinis šilumokaitis, 4 vamzdžių modeliai.Specifikacijos

Techniniai duomenys Vienetai HPL 13-4T/1R HPL 23-4T/1R HPL 33-4T/1R HPL 43-4T/1R HPL 53-4T/1R HPL 63-4T/1R HPL 73-4T/1R
Oro srautas m3/h 535 860 1115 1340 1375 1635 2100
Aušinimo pajėgumas kW 2,93 4,47 6 6,74 7,24 8,56 9,89
Šildymo pajėgumas kW 2,5 3,7 4,87 5,48 5,79 6,93 8,12
Variklio įėjimo galia W 55 110 126 175 174 166 245
Garso galia (Lw) dB(A) 51 55 57 63 62 61 66
Vandens įleidimo ir išleidimo vamzdis 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Kondensato vamzdis mm DN15 DN15 DN15 DN15 DN15 DN15 DN15

Charakteristikos pateikiamos esant šiems darbiniams parametrams:
Statinis slėgis: 0Pa
APSAUGA: įleidžiamojo oro temperatūra +27 °C sauso oro temperatūra, +19 °C drėgmė. term. Įleidžiamojo/išleidžiamojo vandens temperatūra. +7/12 °C.
ŠILDYMAS: oro temperatūra prie įėjimo +20 °C. Įleidžiamojo / išleidžiamojo vandens temperatūra. +50/45 °C.
Šildymo 4 vamzdžių sistema: oro temperatūra prie įėjimo +20 °C. Įleidžiamojo / išleidžiamojo vandens temperatūra. +65/55 °C.

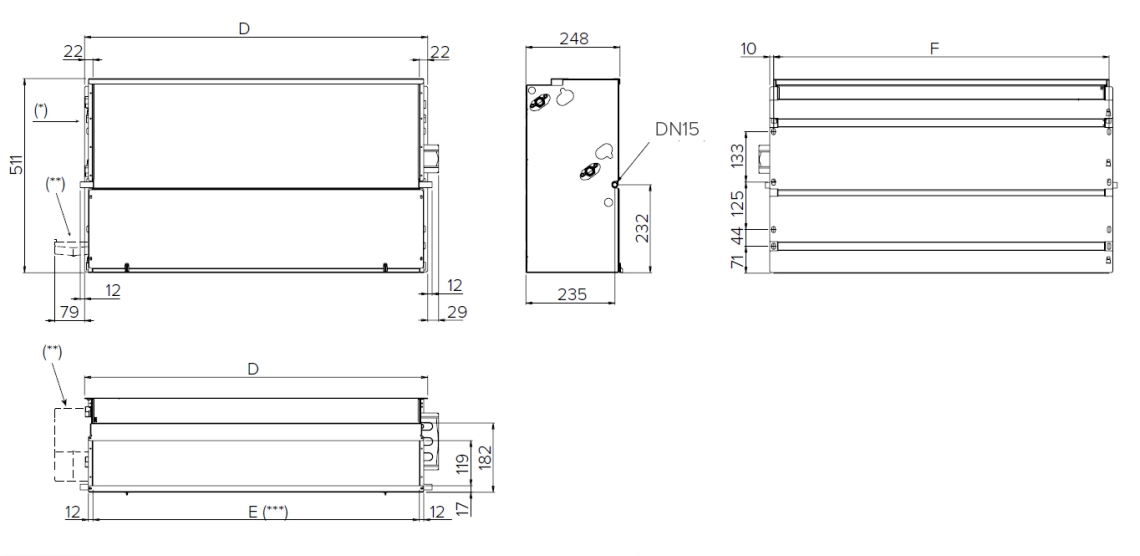

Vertikalus montavimas

Schematinė MyCond HPL serijos ortakinio ventiliatoriaus su šilumokaičiu energijos vartojimo efektyvumo iliustracija.

Pastaba:
(*) - ritės jungtys iš kairės pusės
(**) - papildomas kondensato padėklas (pasirinktinai)
(***) - įsiurbimo rėmo matmenys: E x 119 mm
(****) - Išorinis skersmuo

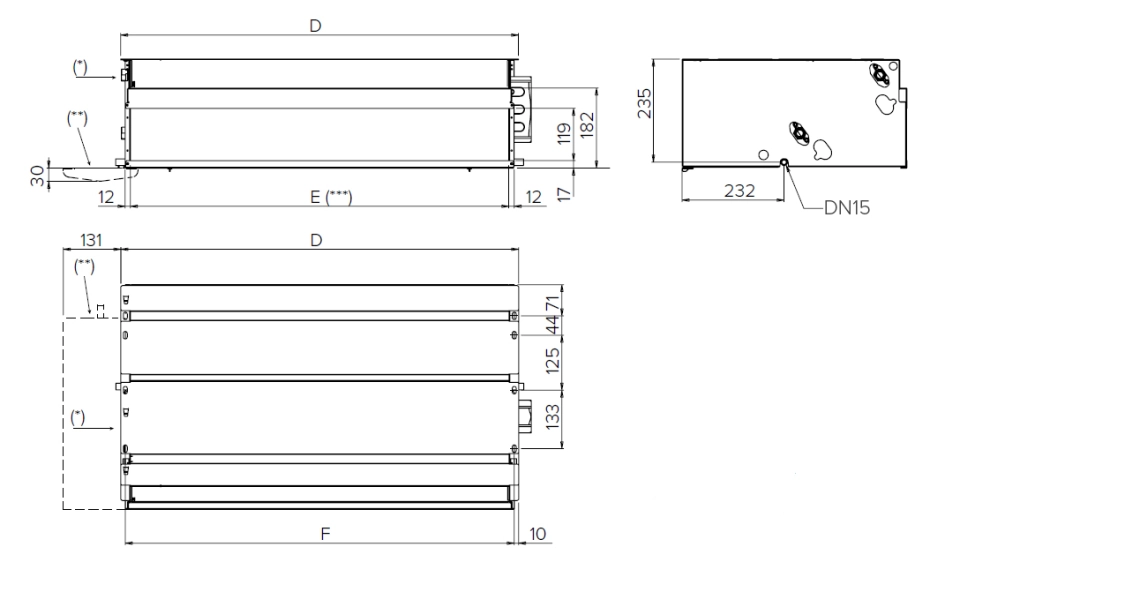

Horizontalus montavimas

Schema, kurioje pavaizduoti oro srauto keliai MyCond HPL serijos ortakių įrenginiuose.

Pastaba:
(*) - ritės jungtys kairėje pusėje
(**) - Papildomas kondensato padėklas (pasirinktinai)
(***) - Įsiurbimo rėmo matmenys: E x 119 mm
(****) - Išorinis skersmuo

Modelis Vienetai HPL 1 HPL 2 HPL 3 HPL 4 HPL 5 HPL 6 HPL 7
D mm 689 904 1119 1119 1334 1549 1549
E mm 645 860 1075 1075 1290 1505 1505
F mm 669 884 1099 1099 1314 1529 1529

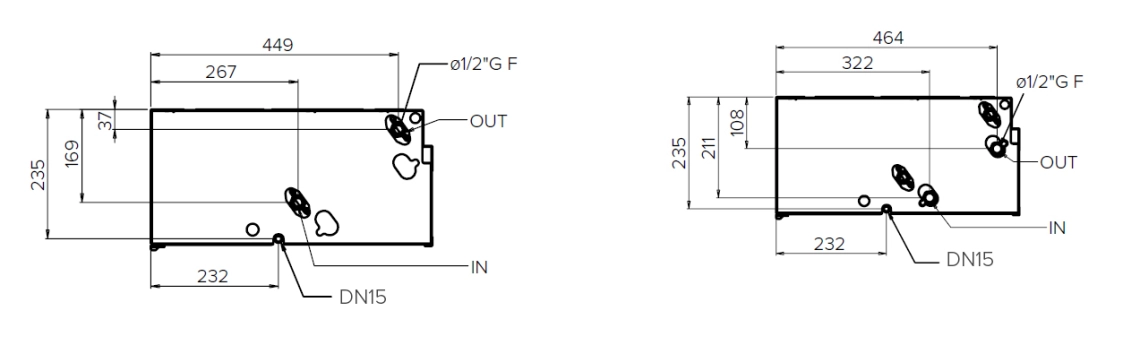

Ritės jungtys

3 arba 4 eilių ritės / Papildoma šildymo ritė (1 arba 2 eilės)


MyCond HPL schema, kurioje pavaizduoti oro paskirstymo ir valdymo mechanizmai vidutinės galios ESP ortakiniuose ventiliatoriniuose šilumokaičiuose.

Modelis Vienetai HPL 1 HPL 2 HPL 3 HPL 4 HPL 5 HPL 6 HPL 7
3 eilutės kg 18,5 25,4 26,5 27,9 38,4 47,2 47,4
3+1 eilutės kg 19,7 26,9 28,3 29,7 40,3 49,5 49,7
4 eilutės kg 19,5 26,7 27,9 29,0 39,8 48,9 49,1
