Keturių krypčių kasetės tipo ventiliatoriaus šilumokaičio įrenginys "TopLine" serija

Kasetinio tipo ventiliatorinis šilumokaitis - tai pažangios technologijos ir modernaus, elegantiško, minimalistinio dizaino derinys, užtikrinantis aukščiausio lygio komfortą jūsų patalpose

Aušinimo pajėgumas: 1,25 ... 10,93 kW

Šildymo pajėgumas: 1,38 ... 11,72 kW

Keturių krypčių kasetės tipo ventiliatoriaus šilumokaičio įrenginys "TopLine" serija

Didelio efektyvumo "TopLine" ventiliatoriniai šilumokaičiai gali greitai atvėsinti arba pašildyti patalpą, kad joje būtų patogi aplinka gyventojams. Ventiliatorinių šilumveičių įrenginiai yra tvirtos konstrukcijos ir gali ilgai veikti be gedimų.

office

Savybės ir privalumai:

1-2-3 modeliai yra 572х572 mm dydžio, todėl juos galima naudoti su ARMSTRONG plokštėmis.
Naudojant keturių krypčių oro paskirstymo sistemą, įrenginys gali tolygiai šildyti arba vėsinti patalpą, nesukeldamas skersvėjų ir nemalonių sąlygų.
Ventiliatorius suprojektuotas taip, kad užtikrintų tylų veikimą.
Galima rinktis kintamosios arba nuolatinės srovės variklį.
Ventiliatorinis įrenginys gali būti suprojektuotas su 2 arba 4 vamzdžiais.
Įmontuotas drenažo siurblys su 650 mm kondensato pakėlimu.
Įrenginį galima valdyti infraraudonųjų spindulių valdikliu arba ant sienos montuojamu valdymo pultu, abiem atvejais žaliuzės reguliuojamos rankiniu būdu.
Apvadas pagamintas iš ekologiškos medžiagos.
Oro filtras yra lengvai pasiekiamas ir lengvai valomas.
Įrenginys suprojektuotas su šviežio oro įsiurbimo anga.

mycond-image-2

2 vamzdžių įrenginiai.

Techniniai duomenys	Vienetai	TL 0.2T			TL 1.2T			TL 2.2T			TL 3.2T
Greitis		1	2	3	1	2	3	1	2	3	1	2	3
Oro srautas	^m3/h	310	420	610	310	420	520	320	500	710	430	610	880
Aušinimo bendras išmetamų teršalų kiekis	kW	1,25	1,60	1,92	1,82	2,31	2,64	2,23	3,30	4,26	2,91	3,82	4,93
Šaldymo jutiminė emisija	kW	0,99	1,29	1,58	1,33	1,72	2,00	1,55	2,35	3,11	2,05	2,75	3,65
Šildymas	kW	1,38	1,80	2,24	1,85	2,42	2,80	2,12	3,28	4,37	2,85	3,85	5,15
Dp aušinimas	kPa	4,5	7,0	10,0	4,9	7,6	9,7	6,4	13,0	20,9	7,5	12,4	19,7
Dp šildymas	kPa	4,4	7,2	10,7	4,3	6,9	9,0	2,8	6,1	10,2	6,2	10,6	17,8
Garso galia Lw	dB(A)	33	40	49	33	40	45	33	45	53	41	49	59
Garso slėgis Lp (*)	dB(A)	24	31	40	24	31	36	24	36	44	32	40	50
Ventiliatorius	W	25	32	57	25	32	44	25	44	68	32	57	90
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,15	0,27	0,45
Vandens kiekis	l	0,8			1,4			2,1			2,1
Matmenys	mm	575×575×275

Specifikacijos	Vienetai	TL 4.2T			TL 5.2T			TL 6.2T
Greitis		1	2	3	1	2	3	1	2	3
Oro srautas	^m3/h	630	820	1140	710	970	1500	710	1280	1820
Aušinimo bendras išmetamų teršalų kiekis	kW	4,18	4,86	6,08	5,27	6,72	9,39	5,27	8,36	10,93
Šaldymo jutiminė emisija	kW	3,00	3,53	4,51	3,42	4,42	6,36	3,67	6,00	8,08
Šildymas	kW	4,27	5,03	6,50	4,92	6,40	9,23	5,12	8,55	11,72
Dp aušinimas	kPa	10,9	14,3	21,6	9,4	14,7	26,9	9,4	21,8	35,6
Dp šildymas	kPa	7,0	9,4	15,0	7,1	11,4	22,0	7,6	19,2	33,8
Garso galia Lw	dB(A)	33	40	48	34	40	53	34	48	58
Garso slėgis Lp (*)	dB(A)	24	31	39	25	31	44	25	39	49
Ventiliatorius	W	33	48	77	42	63	120	42	95	170
	А	0,15	0,23	0,63	0,18	0,28	0,53	0,18	0,42	0,74
Vandens kiekis	l	3,0			4,0			4,0
Matmenys	mm	820×820×303

AUGINIMAS
Įeinančio oro temperatūra +27 °C s.b. + 19 °C š.b.
Vandens temperatūra +7 °C E.W.T. + 12 °C L.W.T.
ŠILDYMAS
Įeinančio oro temperatūra +20 °C
Vandens temperatūra +65 °C E.W.T. +55 °C L.W.T.

Kondensato siurblio absorbcija: 10 W
(*) = Garso slėgio lygiai yra 9 dB(A) mažesni už garso galios lygius ir taikomi aidėjimo laukui
100 m3 patalpoje ir 0,5 s aidėjimo trukmei.

4 vamzdžių vienetai

Specifikacijos	Vienetai	TL 0,4T			TL 1,4T			TL 2.4T			TL 2.6T
Greitis		1	2	3	1	2	3	1	2	3	1	2	3
Oro srautas	^m3/h	310	420	610	310	420	520	310	500	710	320	500	720
Aušinimo bendras išmetamųjų teršalų kiekis	kW	1,49	1,93	2,27	1,83	2,33	2,66	1,83	2,61	3,27	2,07	3,02	3,86
Šaldymo jutiminė emisija	kW	1,13	1,52	1,84	1,32	1,68	1,94	1,32	1,94	2,49	1,47	2,20	2,88
Dp aušinimas	kPa	6,0	10,0	13,5	4,6	6,9	8,8	4,6	8,8	13,4	4,0	7,0	10,5
Šildymas	kW	1,72	2,23	2,66	2,13	2,66	3,04	2,13	3,04	3,86	1,73	2,71	2,91
Dp šildymas	kPa	5,2	8,3	11,4	4,6	6,8	8,7	4,6	8,7	13,3	2,6	4,6	6,7
Garso galia Lw	dB(A)	33	40	49	33	40	45	33	45	53	33	45	53
Garso slėgis Lp (*)	dB(A)	24	31	40	44	31	36	24	36	44	24	36	44
Ventiliatorius	W	25	32	57	25	32	44	25	44	68	25	44	68
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,11	0,20	0,32
Aušinimo vandens kiekis	l	1,0			1,4			1,4			1,7
Šildymo vandens kiekis	l	0,6			0,7			0,7			0,5
Matmenys	mm	575×575×275

Specifikacijos	Vienetai	TL 3.4T			TL 3.6T			TL 4.4T			TL 5.4T
Greitis		1	2	3	1	2	3	1	2	3	1	2	3
Oro srautas	^m3/h	430	610	880	430	610	880	630	820	1140	710	970	1500
Aušinimo bendras išmetamų teršalų kiekis	kW	2,33	2,96	3,72	2,69	3,47	4,44	4,11	4,98	6,26	4,48	5,60	7,59
Šaldymo jutiminė emisija	kW	1,72	2,23	2,88	1,94	2,56	3,37	2,93	3,60	4,61	3,21	4,09	5,71
Dp aušinimas	kPa	7,2	11,2	17,0	6,0	9,0	14,0	8,8	12,5	18,9	10,3	15,4	26,9
Šildymas	kW	2,61	3,33	4,19	2,14	2,66	3,29	5,21	6,33	8,02	5,69	7,15	9,66
Dp šildymas	kPa	6,4	9,9	15,0	3,9	5,7	8,4	7,9	11,2	17,2	9,3	14,0	24,0
Garso galia Lw	dB(A)	41	49	59	41	49	59	33	40	48	34	40	53
Garso slėgis Lp (*)	dB(A)	32	40	50	32	40	50	24	31	39	25	31	44
Ventiliatorius	W	32	57	90	32	57	90	33	48	77	42	63	120
	А	0,15	0,27	0,45	0,15	0,27	0,45	0,15	0,23	0,36	0,18	0,28	0,53
Aušinimo vandens kiekis	l	1,4			1,7			3,0			3,0
Šildymo vandens kiekis	l	0,7			0,5			1,4			1,4
Matmenys	mm	575×575×275						820×820×303

Specifikacijos	Vienetai	TL 5.6T			TL 6.4T			TL 6.6T
Greitis		1	2	3	1	2	3	1	2	3
Oro srautas	^m3/h	710	970	1500	710	1280	1820	710	1225	1730
Aušinimo bendras išmetamų teršalų kiekis	kW	4,95	6,27	8,65	4,48	6,84	8,72	4,95	7,75	9,69
Šaldymo jutiminė emisija	kW	3,49	4,49	6,37	3,21	5,09	6,67	3,49	5,64	7,26
Dp aušinimas	kPa	9,0	14,0	25,0	10,3	22,1	34,7	9,0	20,0	32,0
Šildymas	kW	4,59	5,63	7,50	5,69	8,80	11,16	4,59	6,78	9,48
Dp šildymas	kPa	4,9	7,0	11,8	9,3	20,3	31,2	4,9	9,9	15,0
Garso galia Lw	dB(A)	34	40	53	34	48	58	34	48	58
Garso slėgis Lp (*)	dB(A)	25	31	44	25	39	49	25	39	49
Ventiliatorius	W	42	63	120	42	95	170	42	95	170
	А	0,18	0,28	0,53	0,18	0,42	0,74	0,18	0,42	0,74
Aušinimo vandens kiekis	l	3,6			3,0			3,6
Šildymo vandens kiekis	l	1,0			1,4			1,1
Matmenys	mm	820×820×303

Kondensato siurblio absorbcija: 10 W
(*) = Garso slėgio lygiai yra 9 dB(A) mažesni už garso galios lygius ir taikomi aidėjimo laukui
100 m3 patalpoje ir 0,5 s aidėjimo trukmei.

Matmenys

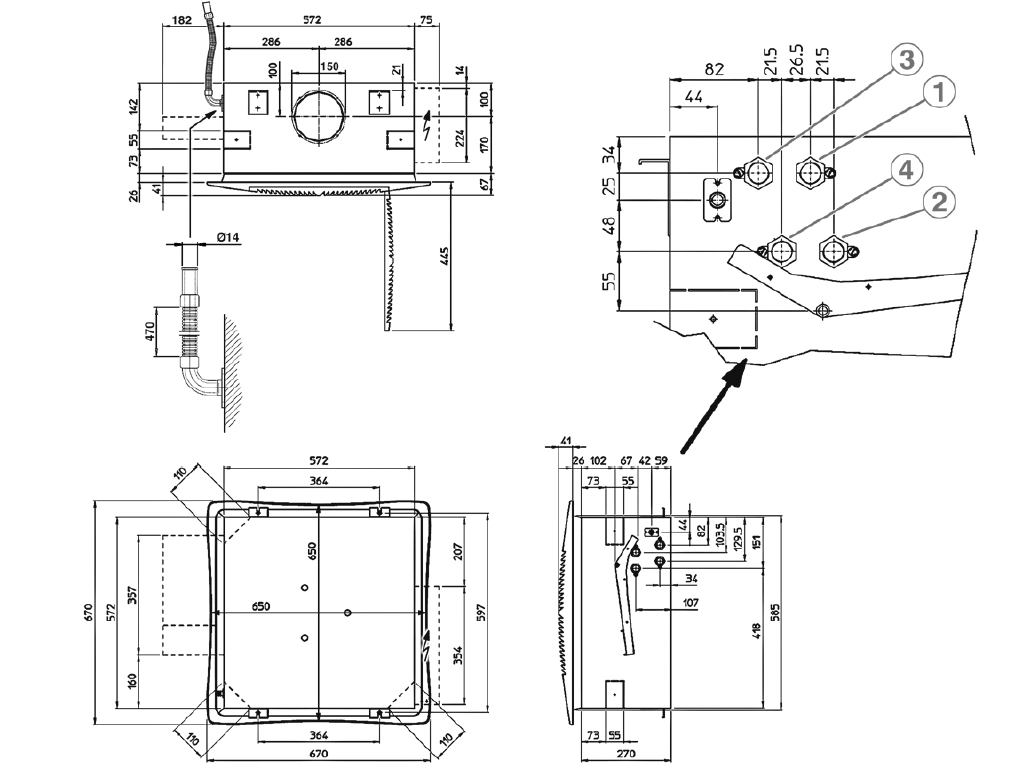

TL 0,2T-0,4T / TL 1,2T-1,4T / TL 2,2T-2,4T-2,6T / TL 3,2T-3,4T-3,6T (versija 600 x 600)

2 vamzdžių sistema
Šildymas / aušinimas
3 - Įleidimo Ø1/2"
4 - Išleidimo Ø1/2"

4 vamzdžių sistema

Šildymas

1 - Ø1/2" įvadas

2 - Išėjimas Ø1/2"

Vėsinimas

3 - įvadas Ø1/2"

4 - Išėjimo anga Ø1/2"

Modelis	Ventiliatoriaus spiralė		Skydas		Supakuotas įrenginys Matmenys, mm
	Svoris supakuotas įrenginys, kg	Svoris išpakuotas įrenginys, kg	Svoris supakuotas vienetas, kg	Svoris išpakuotas vienetas, kg	A	B	C	D
TL 0,2T/1,2T	28	22
TL 0,4T/1,4T			6	3	790	350	750	150
TL 2.2T/2.4T/2.6T	30	24
TL 3.2T/3.4T/3.6T

dimensions_1

Matmenys

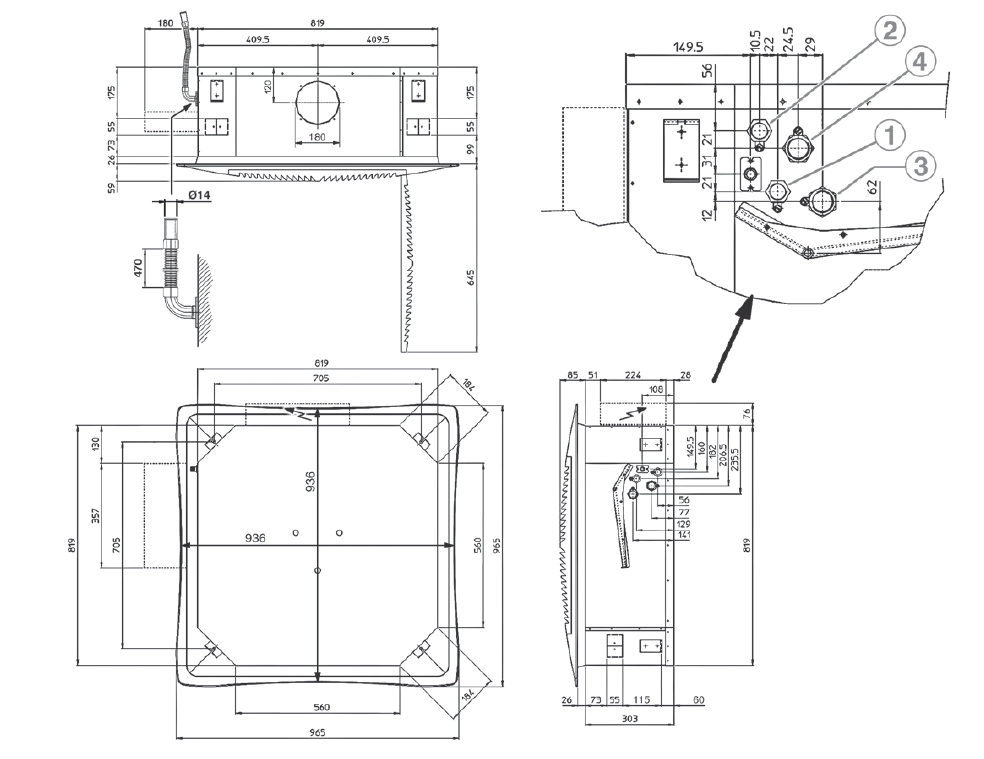

L 4.2T-4.4T / TL 5.2T-5.4T-5.6T / TL 6.2T-6.4T-6.6T (versija 800 x 800)

2 vamzdžių sistema
Šildymas / vėsinimas
3 - Įleidimo Ø3/4"
4 - Išleidimo Ø3/4"

4 vamzdžių sistema

Šildymas

1 - Ø1/2" įvadas

2 - Išėjimas Ø1/2"

Aušinimas

3 - įvadas Ø3/4"

4 - Išėjimo anga Ø3/4"

Modelis	Ventiliatoriaus spiralė		Skydas		supakuotas įrenginys Matmenys, mm
	Svoris supakuotas vienetas, kg	Svoris išpakuotas įrenginys, kg	Svoris supakuotas vienetas, kg	Svoris išpakuotas vienetas, kg	A	B	C	D
TL 4.2T	44	36
TL 4.4T			10	6	1050	400	1000	200
TL 5,2T/5,4T/5,6T	47	39
TL 6.2T/6.4T/6.6T

dimensions_2

Keturių krypčių kasetės tipo ventiliatoriaus šilumokaičio įrenginys "TopLine" serija

Savybės ir privalumai:

Matmenys

Matmenys
