keturių krypčių kasetiniai ventiliatoriai MCFK-A2/4 serijos MCFK-A2/4

Idealiai tinka erdvėms, kuriose svarbiausia estetika ir tyla. Tolygus ir tolygus oro paskirstymas sukuria natūralų mikroklimatą. Technologija, kuri tyliai ir tobulai dirba už jus.

Aušinimo pajėgumas: 2 ... 17.6 kW

Šildymo pajėgumas: 2.8 ... 25.5 kW

Norite pirkti arba turite klausimų?

keturių krypčių kasetiniai ventiliatoriai MCFK-A2/4 serijos MCFK-A2/4

Mycond

Kasetiniai ventiliatoriniai vėsintuvai

Dėl plataus aušinimo ir šildymo galios asortimento, šie ventiliatoriai gali būti naudojami bet kokio dydžio patalpose, o stilingas, elegantiškas dekoratyvinio panelio dizainas puikiai tiks bet kokiam interjerui.

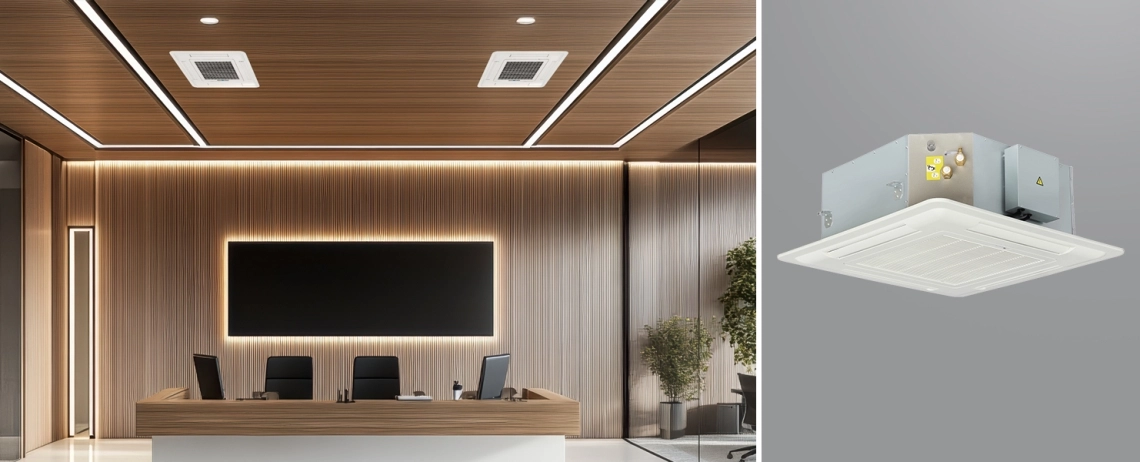

MyCond MCFK-A2/4 komercinėms patalpoms

MyCond MCFK-A2/4 modernus dizainas ir efektyvumas

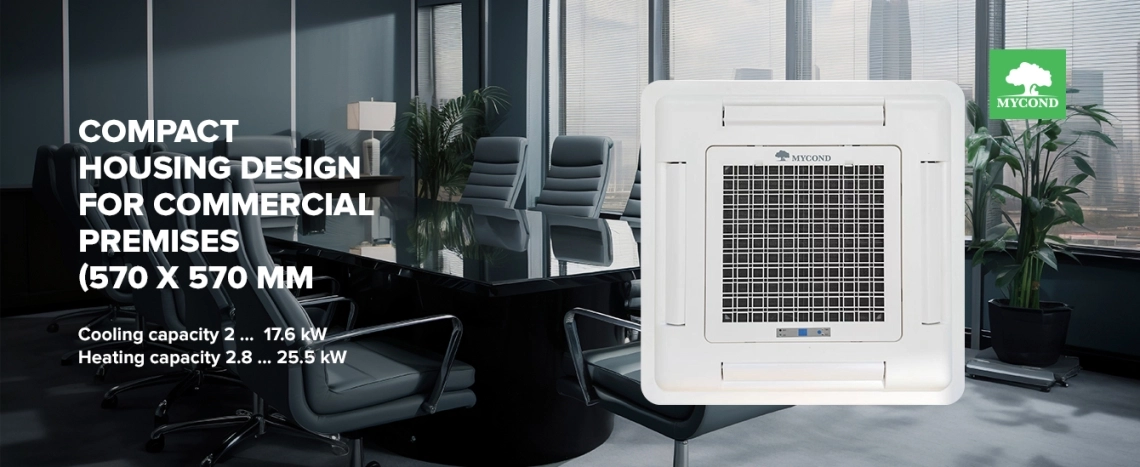

MyCond MCFK-A2/4 kompaktiškas dizainas biurui

Ypatybės ir privalumai:

Korpusas pagamintas iš cinkuoto plieno ir aprūpintas formuotais polistirolo oro kanalais, kurie užtikrina efektyvų oro srautą ir yra pakankamai storas, kad patikimai izoliuotų šilumą ir triukšmą.
Panelis turi modernų dizainą, pagamintas iš patvaraus ABS plastiko, ir yra aprūpintas nuimamu, plaunamu oro filtru bei automatinio oro srauto svyravimo funkcija.

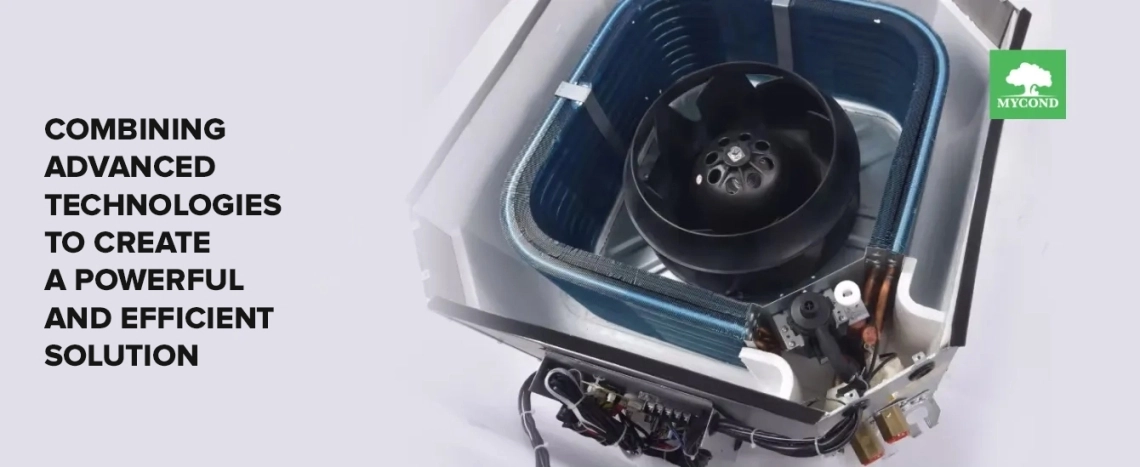

Ratas gaminamas vieno ciklo liejimo procese, be suvirintų jungčių tarp ventiliatoriaus ašmenų ir galo/koniško plokštės, užtikrinant tobulą balansą. Antivibracinė pagalvėlė ant ašies sumažina triukšmą ir vibraciją iš ratų ir variklio. Kiekvienas ratas tiksliai subalansuotas su tolerancija mažesne nei 0,5 mm/s.
Šilumokaitis pagamintas iš varinių vamzdžių ir aliuminio plokščių su apsaugine mėlyna danga, kuri užtikrina didelį šilumos perdavimo efektyvumą. Kiekvienas šilumokaitis yra patikrintas dėl nuotėkio 16 bar (1,6 MPa).
Paletė pagaminta iš didelio tankio putų polistirolo naudojant termoformavimo technologiją, turi apsauginę PVC dangą ir yra aprūpinta drenažo siurbliu bei saugos plūdiniu vožtuvu.

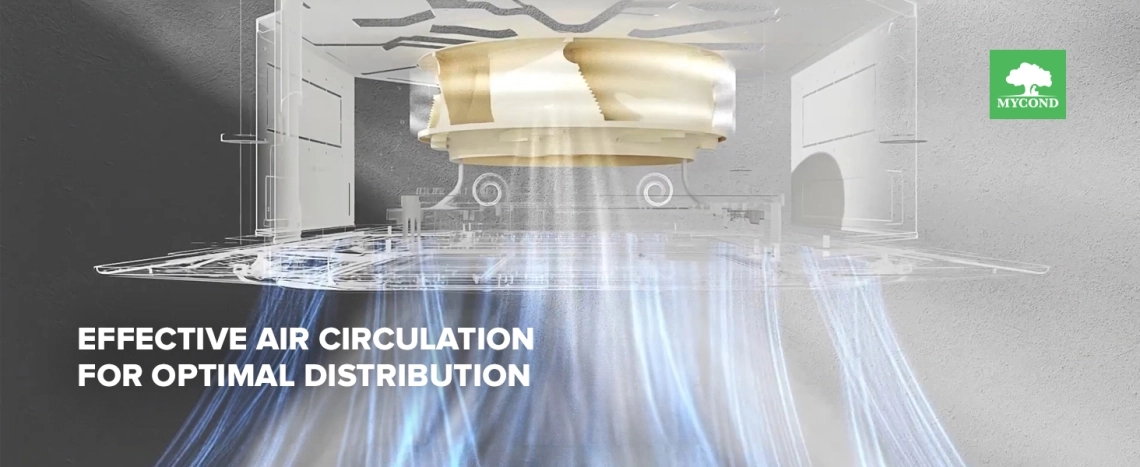

MyCond MCFK-A2/4 efektyvi oro cirkuliacijos schema

Infraraudonųjų spindulių nuotolinio valdymo pultas*

Pagrindinis ventiliatoriaus valdymas
Sieninis valdiklis su Wi-Fi (MCKF-WK-B)**
Išplėstinis ventiliatoriaus valdymas

^*priklauso^{nuo pristatymo apimties}
^**įsigyjama^atskirai

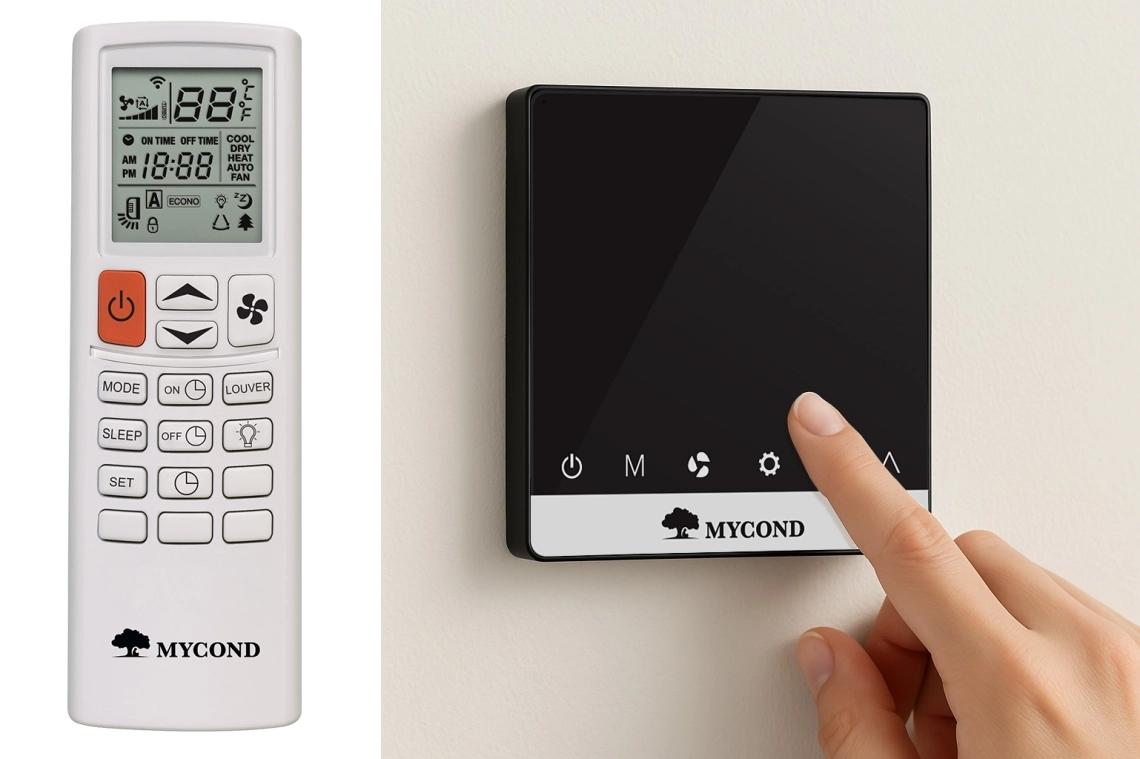

MyCond MCFK-A2/4 nuotolinis valdymas ir termostatas

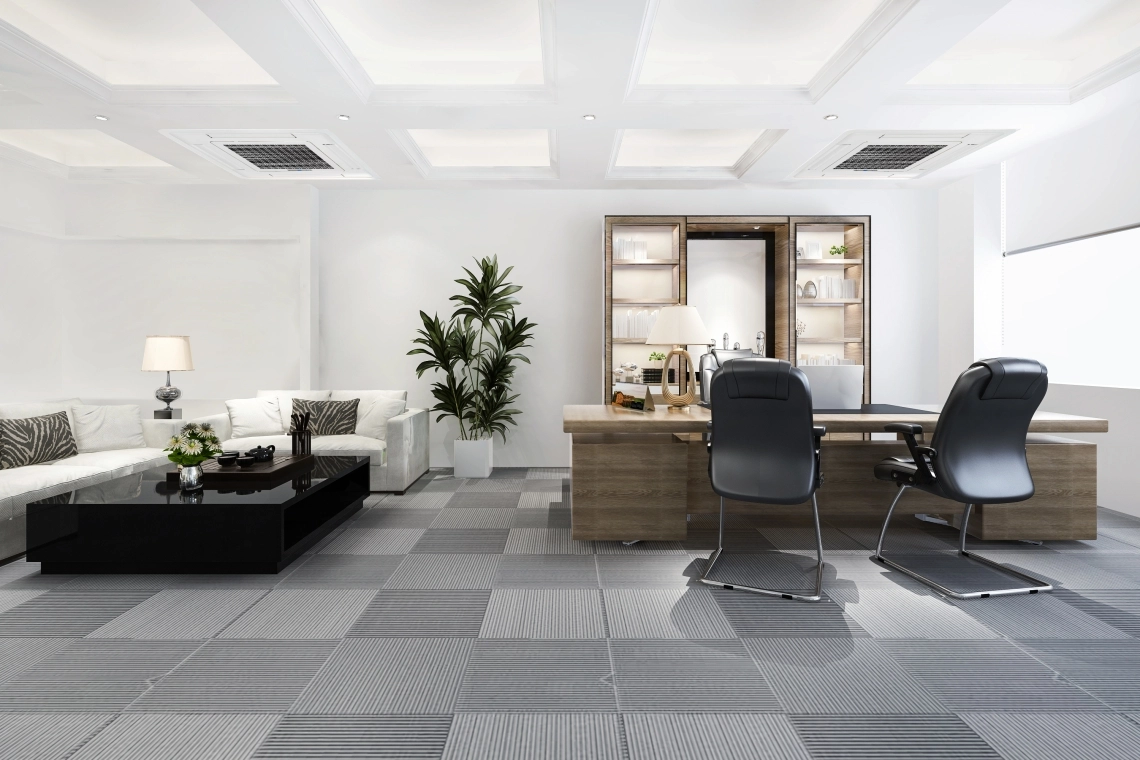

MyCond MCFK-A2/4 komfortui biuro patalpose

2-vamzdžių modeliai

Techninės specifikacijos	Vienetai	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-042-A2	MCFK-045-A2	MCFK-056-A2
Oro srautas H/M/L	m³/val	340/280/180	510/390/260	680/520/350	800/580/390	850/639/430	1020/790/520
Bendra aušinimo galia H/M/L	W	1800/1485/954	2700/2061/1377	3600/2754/1854	4200/3800/2800	4500/3384/2277	5400/4185/2754
Jautri aušinimo galia H/M/L	W	1350/1114/716	2025/1546/1033	2700/2066/1391	2900/2600/1900	3375/2538/1708	4050/3139/2066
Bendra šiluminė galia	W	2700/2228/1431	4050/3092/2066	5400/4131/2781	6300/5500/4500	6750/5076/3416	8100/6278/4131
Maitinimo šaltinis	V/F/Hz	220/1/50
Ventiliatorius ir variklis
Ventiliatoriaus tipas		Centrifuginis ventiliatoriaus ratas
Ventiliatoriaus dydis		⌀315				⌀380
Variklio tipas		AC variklis
Įėjimo galia	W	39	52	62	68	76	96
IP apsaugos klasė variklyje		IP20	IP20	IP20	IP20	IP20	IP20
Variklio izoliacijos klasė		B	B	B	B	B	B
Ritinio detalės
Vamzdžio medžiaga		Varinis vamzdis
Išorinis vamzdžio skersmuo	mm	Standartinis - 9.52
Vamzdžio storis	mm	0.3	0.3	0.3	0.3	0.3	0.3
Plotas	m²	4.65	4.65	9.3	10.3	13.4	13.4
Ritinio dydis (H*W)	mm	200*21.65		200*43.3	210×43.3	225*43.3
Šonkaulio medžiaga		0.105 mm hidrofobinės trupinės
Šonkaulio tipas		Žaliuzinio tipo šonkauliai
Atstumas tarp šonkaulių	mm	2	2	2	2	2	2
„Ryady-2“ vamzdynų sistema		2	2	2	2	2	2
Cirkuliacija		2 iš 2 išėjime				4 iš 4 išėjime
Didžiausias darbo slėgis	MPa	1.6	1.6	1.6	1.6	1.6	1.6
Jungtis
ĮVADAS/IŠVADAS	mm	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Drenažas	mm	26	26	26	26	26	26
Įrenginio korpusas
Korpuso medžiaga		Cinkuotas plienas
Medžiagos storis	mm	0.8	0.8	0.8	0.8	0.8	0.8
Drenažo padėklas		Didelio tankio išplėstas polistirenas
Drenažo siurblys		Standartinis PSB-7 modelis su 700 mm galva (1200 mm galva pasirenkama)
Izoliacijos medžiaga		XPE	XPE	XPE	XPE	XPE	XPE
Izoliacijos storis	mm	5	5	5	5	5	5
Filtras
Tipas		Pagrindinis filtras
Medžiaga		ABC+nylon
Storis		12	12	12		14	14
Dydis	mm	350*333			12	430*407
Visiems blokinių panelių dydžiams
Naudinga dydis (HWD)	mm	68068030				83083030
Pakuotės dydis (HWD)	mm	72072075				86086075
Naudingas/bruto svoris	kg	2.3/3.7				3.5/5.2
Visiems blokinių korpusų matmenims

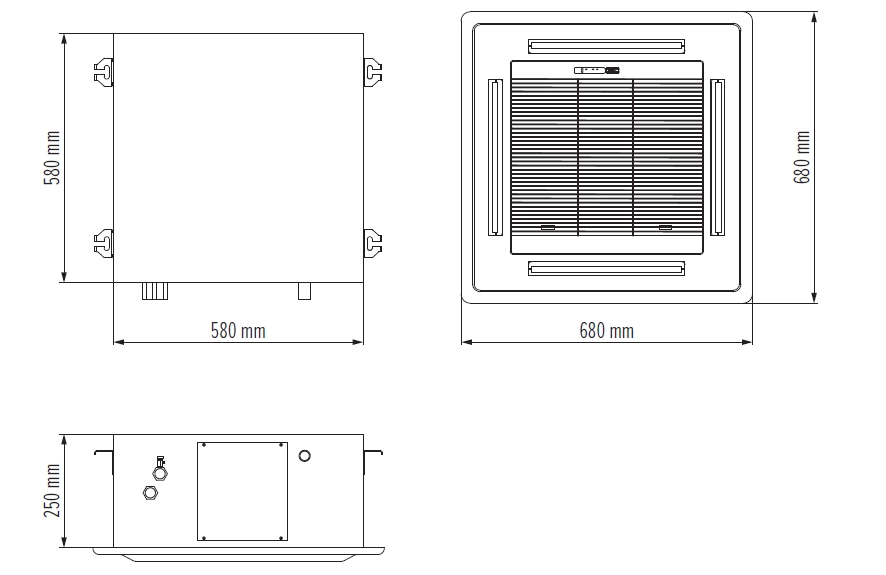

Naudinga dydis (HWD)	mm	580580250				705705290
Pakuotės dydis (HWD)	mm	675675270				800800310
Naudingas/bruto svoris	kg	17.7/19.3				21.5/23.8
Garso slėgio lygis 1 m atstumu H/M/L	dB	37/35/29	39/37/31	41/37/30	42/38/32	43/39/32	45/37/34
Įrenginio svoris	kg	20	20	20	20	25	25

Techninės specifikacijos	Vienetai	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Oro srautas H/M/L	m³/val	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Bendra aušinimo galia H/M/L	W	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Jautri aušinimo galia H/M/L	W	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Bendra šiluminė galia	W	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Maitinimo šaltinis	V/F/Hz	220/1/50
Ventiliatorius ir variklis
Ventiliatoriaus tipas		Centrifuginis ventiliatoriaus ratas
Ventiliatoriaus dydis		⌀380	⌀476			⌀530
Variklio tipas		AC variklis
Įėjimo galia	W	132	152	189	220	330
IP apsaugos klasė variklyje		IP20	IP20	IP20	IP20	IP20
Variklio izoliacijos klasė		B	B	B	B	B
Ritinio detalės
Vamzdžio medžiaga		Varinis vamzdis
Išorinis vamzdžio skersmuo	mm	Standartinis - 9.52
Vamzdžio storis	mm	0.3	0.3	0.3	0.3	0.3
Plotas	m²	13.4	19.7	19.7	19.7	27.1
Ritinio dydis (H*W)	mm	225*43.3	250*43.3
Šonkaulio medžiaga		0.105 mm hidrofobinės trupinės
Šonkaulio tipas		Žaliuzinio tipo šonkauliai
Atstumas tarp šonkaulių	mm	2	2	2	2	2
„Ryady-2“ vamzdynų sistema		2	2	2	2	2
Cirkuliacija		4 iš 4 išėjime		5 iš 5 išėjime
Didžiausias darbo slėgis	MPa	1.6	1.6	1.6	1.6	1.6
Jungtis
ĮVADAS/IŠVADAS	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Drenažas	mm	26	26	26	26	26
Įrenginio korpusas
Korpuso medžiaga		Cinkuotas plienas
Medžiagos storis	mm	0.8	0.8	0.8	0.8	0.8
Drenažo padėklas		Didelio tankio išplėstas polistirenas
Drenažo siurblys		Standartinis PSB-7 modelis su 700 mm galva (1200 mm galva pasirenkama)
Izoliacijos medžiaga		XPE	XPE	XPE	XPE	XPE
Izoliacijos storis	mm	5	5	5	5	5
Filtras
Tipas		Pagrindinis filtras
Medžiaga		ABC+nylon
Storis		14	14	14	14	14
Dydis	mm	430*407	556*540			644*638
Visiems dydžiams blokinių panelių
Naudinga dydis (HWD)	mm	83083030	98098030			1140114030
Pakuotės dydis (HWD)	mm	86086075	1010101075			1170117075
Naudingas/bruto svoris	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
Visiems blokinių korpusų matmenims

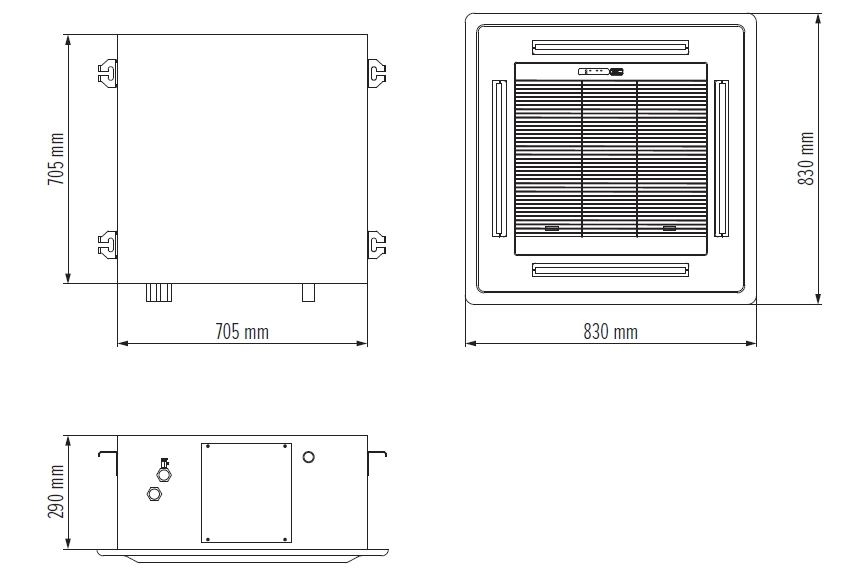

Naudinga dydis (HWD)	mm	706706290	832832290			960960290
Pakuotės dydis (HWD)	mm	800800310	925925310			10541054320
Naudingas/bruto svoris	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Garso slėgio lygis 1 m atstumu H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Įrenginio svoris	kg	25	32	32	32	45.4

Nominalios bandymo sąlygos:
Aušinimas: įleidžiamo oro temperatūra +27 °C ST/+19.5 °C MT, įleidžiamo vandens temperatūra +7 °C, išleidžiamo vandens temperatūra +12 °C.
Šildymas: įleidžiamo oro temperatūra +21 °C, įleidžiamo vandens temperatūra +60 °C, tas pats vandens srauto greitis kaip aušinimui.
Garso slėgio lygio matavimai atliekami garso izoliacijoje, kontrolės taškas yra 1,5 m žemiau vertikalios įrenginio ašies.

4-vamzdžių modeliai

Techninės specifikacijos	Matavimo vienetai	MCFK-026-A4	MCFK-028-A4	MCFK-031-A4	MCFK-036-A4	MCFK-048-A4	MCFK-060-A4	MCFK-070-A4	MCFK-084-A4	MCFK-103-A4	MCFK-115-A4
Oro srautas (H/M/L)	m³/val	680/520/350	800/580/390	850/640/430	1020/790/520	1360/1030/690	1700/1290/860	2040/1500/1030	2380/1800/1200	2890/2100/1600	3400/2600/1900
Bendra aušinimo galia (H/M/L)	kW	2.6/2.0/1.4	2.8/2.2/1.6	3.1/2.4/1.8	3.6/2.8/2.1	4.8/3.7/3.0	6.0/4.7/3.6	7.0/6.0/4.6	8.4/6.5/5.0	10.3/7.5/5.7	11.5/8.3/6.3
Bendra šiluminė galia (H/M/L)	kW	2.6/2.0/1.5	3.1/2.3/1.7	3.5/2.7/2.1	4.3/3.2/2.5	4.9/4.3/3.5	6.5/5.4/4.2	7.2/5.6/4.3	8.7/7.6/5.8	11.9/8.7/6.6	15.2/11.3/8.7
Variklio tipas		Kintamosios srovės variklis
Garso slėgio lygis 1 m atstumu	dB	41	42	43	45	46	47	50	52	57	65
Maitinimo šaltinis V/F/Hz		230/1/50
Jungtys (įėjimas/išėjimas)		ZG3/4” / ZG3/4”
Jungtis (drenažas)	mm	26
Ventiliatoriaus dydis		Ø315	Ø315	Ø380	Ø380	Ø380	Ø476	Ø476	Ø476	Ø530	Ø530
Variklio įėjimo galia	W	62	68	76	96	132	152	189	220	330	340
Naudingas svoris, blokinis korpusas	kg	21	21	26	26	26	35	35	35	53	53

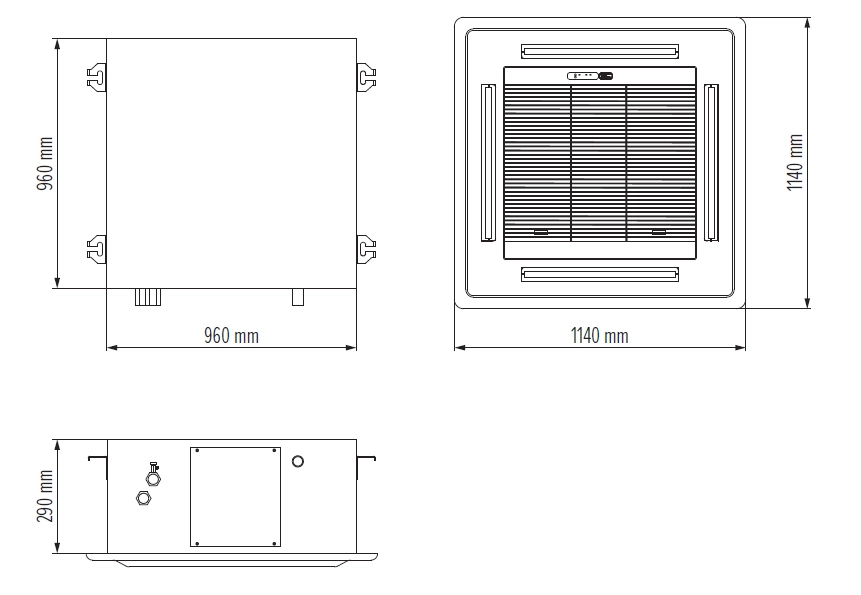

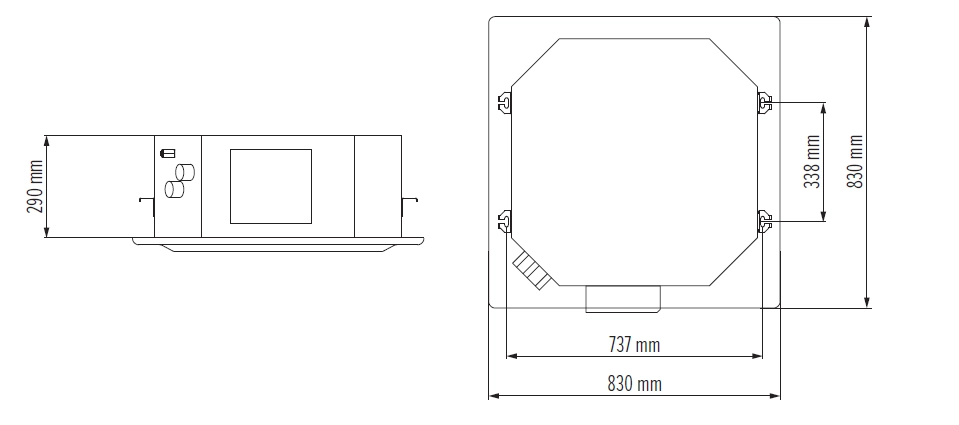

Naudingas dydis, blokinis korpusas (HWD)	mm	580x580x250		705x705x290			832x832x290			980x980x290
Naudingas dydis, panelės (HWD)	mm	680x680x30		830x830x30			980x980x30			1140x1140x30
