Lauko blokai su priekiniu išmetimu MRF S
MRF S sistemos privalumai

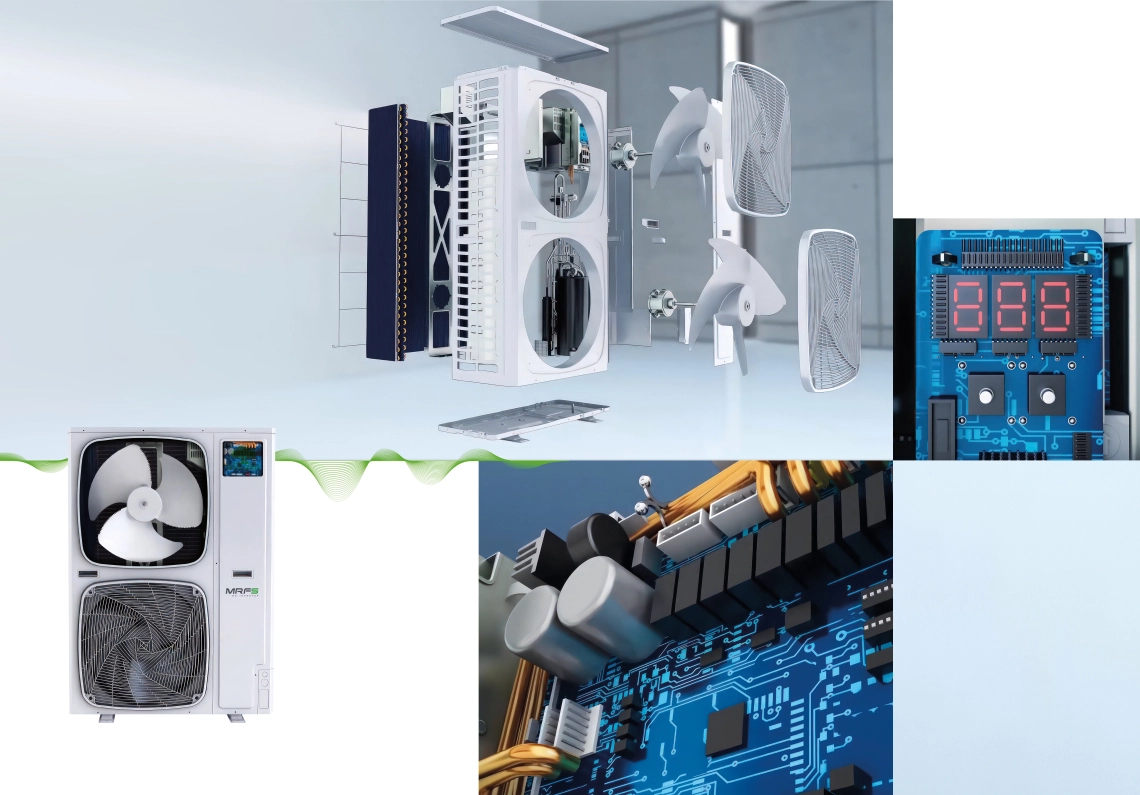

Savidiagnostikos funkcija leidžia greitai ir lengvai aptikti galimus sistemos veikimo sutrikimus. Plokštėje yra 3 skaitmenų ekranas ir mygtukai, kuriais galima tiesiogiai įjungti greitojo aušinimo režimą ir patikrinti sistemą.
Speciali korpuso konstrukcija, skirta geresniam spausdintinių plokščių aušinimui. "Speciali korpuso struktūra".
- Naujas aerodinaminis ventiliatorius 550 mm itin didelio skersmens aerokosminis spiralinis ventiliatorius. 3 dB(A) sumažinantis garso lygį.
- Padidintas oro įleidimo kelias ir spiralinis oro išleidimo kelias. Oro srauto kryptis atitinka grotelių kryptį, todėl garso lygis sumažėja 2-4 dB(A).
- Automatinio garso mažinimo funkcija. PCB nustatytas naktinis režimas yra 8 dB(A) mažesnis.
Pažangi technologija
Pirmaujanti technologija (4-6 AG)
- Dviejų pakopų supergreito aušinimo ciklo technologija, padidinusi įrenginio efektyvumą 9 %. (Dvigubas ventiliatorius)
- Maksimaliai padidintas 30 °C nepakankamas aušinimas, 46 % padidintas įrenginio šaldymo pajėgumas

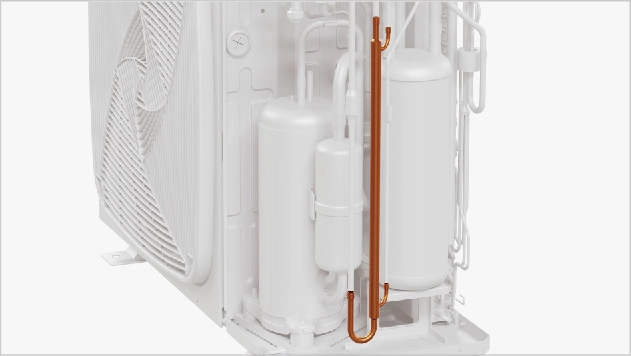

Padidinta entalpijos papildymo dujomis galia, padidintas įrenginio šildymo pajėgumas
Šildymo ciklo pavyzdys: kai aplinkos temperatūra žema, lauko bloko šilumos mainų pajėgumas sumažėja. Sumažėja kompresoriaus grąžinamo oro kiekis, padidėja vidaus bloko šilumokaičio šilumnešio šildymo ciklo šaltnešio kiekis, todėl pagerėja šildymo pajėgumas.
Didelis EER ir COP (8/10/12HP)
Energijos vartojimo efektyvumo skatinimas.
Nuolatinės srovės ventiliatorius ir ventiliatoriaus variklis
Nuolatinės srovės inverterinis ventiliatoriaus variklis didesnis efektyvumas dirbant daline apkrova
- 16 pakopų greičio reguliavimas; aukštas veikimo efektyvumas, ypač esant mažam greičiui
- Efektyvumas padidėja 45 %, palyginti su kintamosios srovės varikliu, o suvartojamoji galia labai sumažėja
Didelio skersmens ventiliatorius
- 570 mm didelio skersmens ventiliatorius, didesnis oro srautas ir didesnis efektyvumas (8/10/12 AG)
Patobulinta konfigūracija, didesnis našumas (8/10/12 AG šoninis išleidimas)
Didesnis lauko pajėgumas, lankstesnis taikymas.
Vidiniai ir išoriniai blokai savaime išsivalantys
Vidinių ir išorinių blokų valymo režimo pertvarkymas be sustojimo, gausiai panaudojama ODU atliekinė šiluma IDU atitirpinti. Tuo pat metu IDU naudoja ODU atliekinę šilumą šilumokaičiui atitirpinti, kondensuotam vandeniui išdžiovinti, veiksmingai užkerta kelią pelėsių veisimuisi.
MRF S sistemos energijos vartojimo efektyvumas

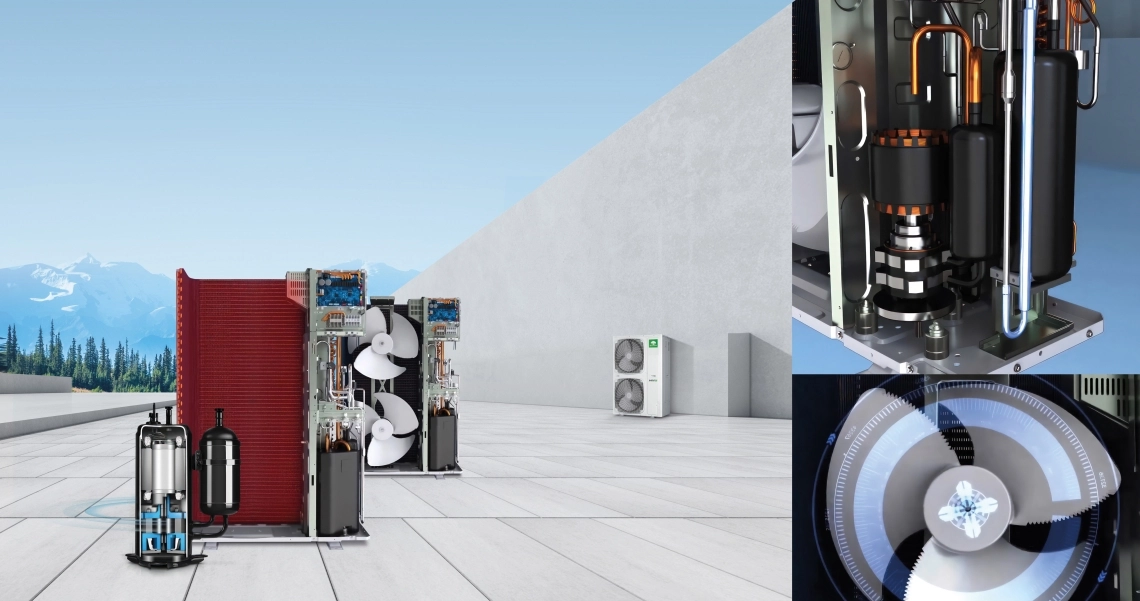

Dvigubo sukimosi nuolatinės srovės kompresorius
Kompanija"Mycond" siūlo nuolatinės srovės inverterinį kompresorių, kuris sunaudoja 5 % mažiau energijos (14 kW modelis). Nuolatinės srovės ventiliatoriaus variklis ir didelis 550 mm ventiliatorius 38 % daugiau energijos suvartoja ir 8 % padidina oro srautą. Didesnis šilumokaitis. Šilumokaičio plotas padidintas 10 %.
Išmanioji atitirpinimo programa inicijuojama atsižvelgiant į šilumos mainų efektyvumą ir sistemos pajėgumą. Taip sumažinami temperatūros svyravimai ir užtikrinamos komfortiškos sąlygos net žiemą.
Nauja ventiliatoriaus konstrukcija užtikrina, gerą dinaminį balansą, sistema veikia stabiliai, maža vibracija, mažas triukšmas, didelis efektyvumas. Dar didesnis efektyvumas dirbant daline apkrova.
Mažas triukšmo lygis
Naktinio tylaus veikimo funkcija Triukšmą galima sumažinti iki 45 dB(A).
Naujas nuolatinės srovės inverterinis dvigubas rotacinis kompresorius
- Mažas sukimo momento pokytis, gera dinaminė pusiausvyra, sistema veikia stabiliai, nedidelė vibracija, mažas triukšmas, didelis efektyvumas
- Didesnis efektyvumas dirbant daline apkrova
Ypatingas komfortas
- Naujas aerodinaminis ventiliatorius 550 mm itin didelio skersmens aerokosminis spiralinis ventiliatorius. 3 dB(A) mažesnis garso lygis
- Padidintas oro įsiurbimo kelias ir spiralinis oro išleidimo kelias Oro srauto kryptis atitinka grotelių kryptį. 2-4 dB(A) mažesnis garso lygis
- Automatinė garso mažinimo programa Nakties režimas, nustatytas spausdintinėje plokštėje, 8 dB(A) žemesnis.
Mažas triukšmo lygis
- Nuolatinės srovės INVERTER kompresorius, sklandžiai veikiantis, nereikia dažnai įjungti kompresoriaus, veiksmingai mažina triukšmą lauke
- Vektorinio inverterio valdymas, tikslesnis valdymas
- Nuolatinės srovės ventiliatoriaus variklis, variklio laikiklyje naudojama nerezonansinė konstrukcija, užtikrinamas sklandus variklio veikimas, sumažinamas darbinis triukšmas
- Didelio skersmens ventiliatorius, suprojektuotas pagal aviacijos tylumo principą
Lengvas montavimas
Kompaktiškas šoninio išleidimo dizainas, didelė talpa, mažas plotas / Mažas plotas, tik 0,42 m2, 43 % galima sumažinti grindų plotą.

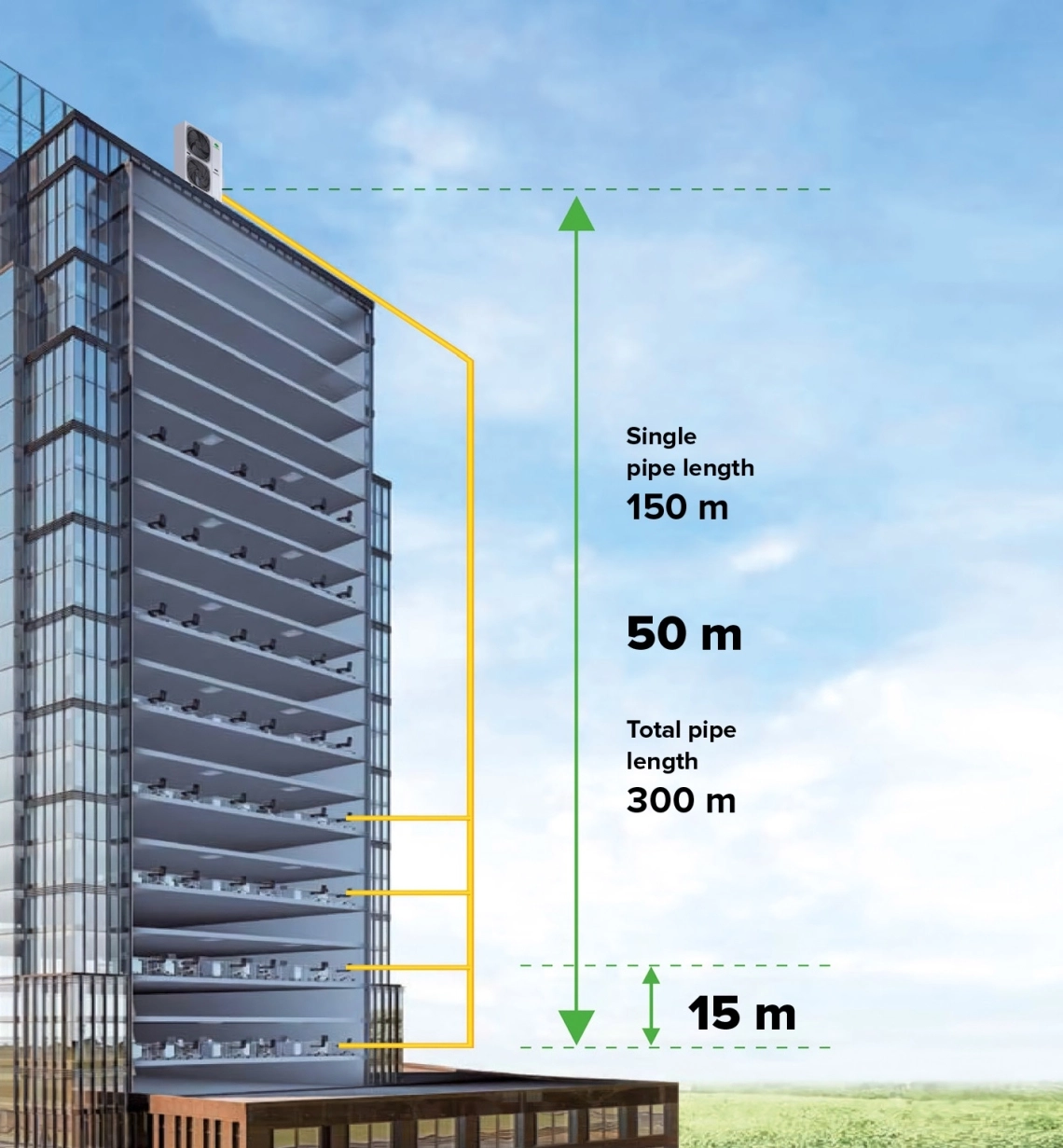

Didelis vamzdžio ilgis, padidintas aukščio kritimas
- Bendras vamzdžio ilgis: 300 m
- Vieno vamzdžio ilgis: Didž. 150 m*1
- Nuo ODU iki pirmosios atšakos: 110 m
- Nuo pirmosios atšakos iki tolimiausio IDU bloko: 1 m: 40 m
- Aukščio kritimas: 50 m (aukščiau esantis ODU) / 40 m (žemiau esantis ODU)
- Aukščio kritimas tarp vidinių įrenginių: 15 m
*1 Dėl individualaus projektavimo reikia kreiptis į vietinį platintoją / pardavėją.

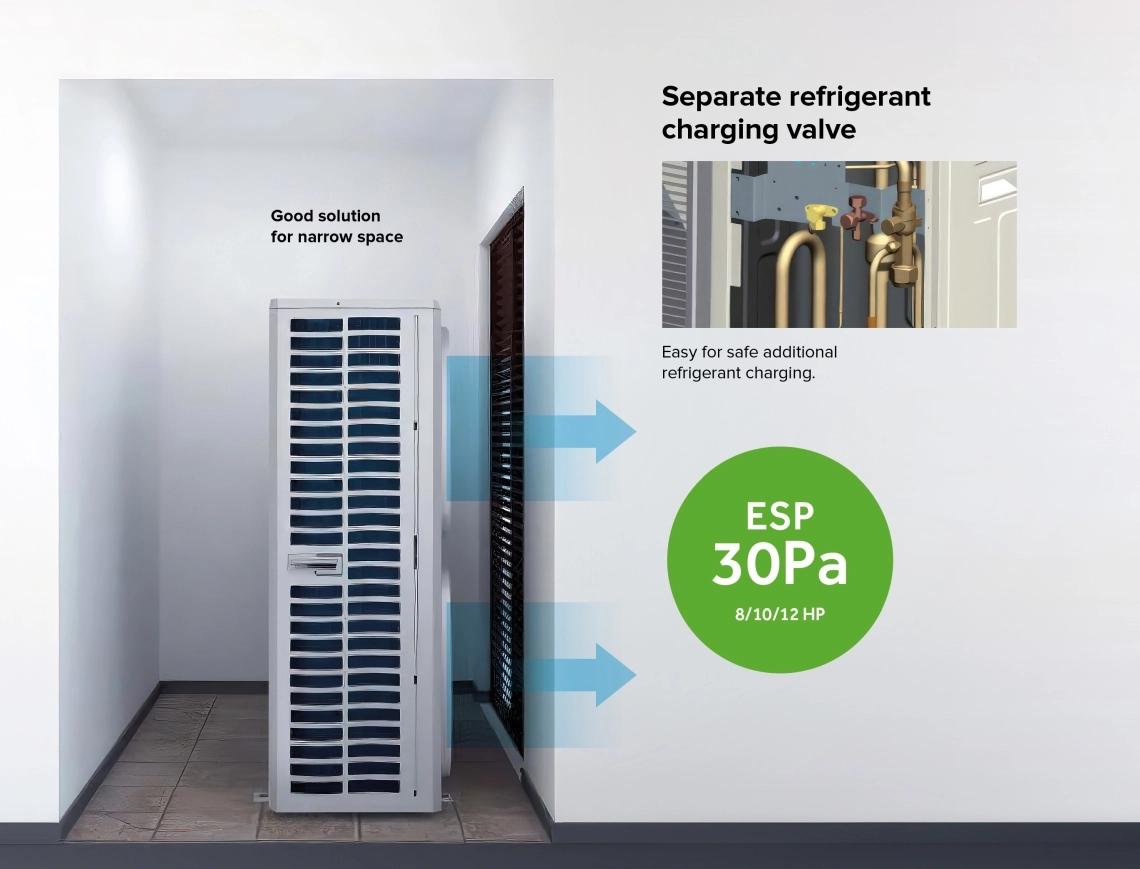

Kompaktiška šoninio išleidimo konstrukcija
Kompaktiški lauko įrenginių matmenys leidžia maksimaliai išnaudoti grindų plotą kitoms reikmėms, pavyzdžiui, biurų, komercinių ar gyvenamųjų patalpų plotams. Tai padeda padidinti pastato funkcionalumą.
1ph/220 240 V/50 (60) Hz
3ph/380 400V/50(60)Hz
| Specifikacijos | Vienetai | Specifikacijos. 1 fazės įrenginiai | Specifikacijos. 3 fazių įrenginiai | |||||
| MOS-04X1EV2AD | MOS-05X1EV2AD | MOS-06X1EV2AD | MOS-04X1EW2AD | MOS-05X1EW2AD | MOS-06X1EW2AD | |||
| Galios klasė | HP | 4 | 5 | 6 | 4 | 5 | 6 | |
| Talpa[1] | Aušinimas | kW | 12,10 | 14,00 | 15,50 | 12,10 | 14,00 | 15,50 |
| Šildymas | kW | 12,10 | 14,00 | 15,50 | 12,10 | 14,00 | 15,50 | |
| Maitinimo šaltinis | Ph/V/Hz | 1/220~240/50(60) | 1/220~240/50(60) | 1/220~240/50(60) | 3/380~400/50(60) | 3/380~400/50(60) | 3/380~400/50(60) | |
| Vardinė įėjimo galia - Aušinimas | kW | 3,61 | 4,33 | 5,17 | 3,61 | 4,33 | 5,17 | |
| Maksimali įėjimo srovė - aušinimas | A | 34,10 | 35,50 | 36,90 | 11,40 | 11,90 | 12,90 | |
| Vardinė įvadinė galia - šildymas | kW | 3,23 | 3,76 | 5,00 | 3,23 | 3,76 | 5,00 | |
| Maksimali įėjimo srovė - šildymas | A | 32,70 | 34,10 | 35,50 | 10,90 | 11,40 | 11,90 | |
| Elektriniai parametrai | EER energijos klasė | / | 3,35 | 3,23 | 3,00 | 3,35 | 3,23 | 3,00 |
| COP energijos klasė | / | 3,75 | 3,72 | 3,10 | 3,75 | 3,72 | 3,10 | |
| SEER energijos klasė (T1) | / | 6,82 | 6,65 | 6,80 | 6,82 | 6,65 | 6,80 | |
| SCOP energijos klasė (T1) | / | 4,05 | 4,11 | 4,05 | 4,05 | 4,11 | 4,05 | |
| ŋs,h % | % | 270 | 263 | 269 | 270 | 263 | 269 | |
| ŋs,h % | % | 159 | 161 | 159 | 159 | 161 | 159 | |
| Ventiliatorius | Oro srautas | m3/h | 7200 | 7200 | 7200 | 7200 | 7200 | 7200 |
| Slėgio garso lygis | Garso slėgio lygis (aušinimas) | dB(A) | 57 | 58 | 59 | 57 | 58 | 59 |
| Garso slėgio lygis (Šildymas) | dB(A) | 57 | 58 | 59 | 57 | 58 | 59 | |
| Matmenys | Vieneto matmenys ŠxGxV | mm | 950x370x1350 | 950x370x1350 | 950x370x1350 | 950x370x1350 | 950x370x1350 | 950x370x1350 |
| Įpakavimo vieneto matmenys WxDxH | mm | 1023x471x1420 | 1023x471x1420 | 1023x471x1420 | 1023x471x1420 | 1023x471x1420 | 1023x471x1420 | |
| Svoris | Grynasis/siuntimo svoris | kg | 108/123 | 108/123 | 108/123 | 108/123 | 108/123 | 108/123 |
| Kompresoriaus tipas | / | Nuolatinės srovės dvivietis rotacinis kompresorius | ||||||
| Kompresorius | Variklio galia | W | 4130 | 4130 | 4130 | 4060 | 4060 | 4060 |
| Kompresoriaus kiekis | / | 1 | 1 | 1 | 1 | 1 | 1 | |
| Šaltnešis | Šaltnešio tipas | / | R410A | R410A | R410A | R410A | R410A | R410A |
| Iš anksto įkrauto šaldymo skysčio kiekis vnt. | kg | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | 4,00 | |
| Ø Skystosios pusės šaltnešio vamzdis | mm (coliai) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | |
| Ø Dujų pusės šaldymo skysčio vamzdis | mm (coliai) | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | |
| Maksimalus vamzdyno ilgis | m | 300 | 300 | 300 | 300 | 300 | 300 | |
| Vamzdynai | Maksimalus linijinis vamzdyno ilgis (Ekvivalentas / realus) |
m | 175/150 | 175/150 | 175/150 | 175/150 | 175/150 | 175/150 |
| Standartinis kritimas tarp IU ir OU | m | 50 | 50 | 50 | 50 | 50 | 50 | |
| Didžiausias kritimas tarp IU *3 | m | 15 | 15 | 15 | 15 | 15 | 15 | |
| Prijungimo santykis | Vidinio / išorinio pajėgumo santykis | % | 50-130 | 50-130 | 50-130 | 50-130 | 50-130 | 50-130 |
| Didžiausias prijungiamų IU skaičius | / | 8 | 10 | 13 | 8 | 10 | 13 | |
| Darbinė temp. | Aušinimas | °C | -5~50 | -5~50 | -5~50 | -5~50 | -5~50 | -5~50 |
| Aušinimas | °C | -20~27 | -20~27 | -20~27 | -20~27 | -20~27 | -20~27 | |
(*) Nurodytos specifikacijos gautos esant tokioms bandymo sąlygoms: vėsinimo režimas, patalpų temperatūra 27 °C DB / 19 °C WB
o lauko temperatūra - 35 °C DB / 24 °C DB. Šildymo režimas, patalpos temperatūra 20 °C DB, o lauko temperatūra 7 °C WB / 6 °C DB
3ph/380 400V/50 (60) Hz
| Specifikacijos | Vienetai | mOS-08X1EW2AD | MOS-10X1EW2AD | MOS-12X1EW2AD | |
| Galios klasė | HP | 8 | 10 | 12 | |
| Talpa[1] | Aušinimas | kW | 22,60 | 28,00 | 31,50 |
| Šildymas | kW | 22,60 | 30,50 | 31,50 | |
| Maitinimo šaltinis | Ph/V/Hz | 3/380~415/50/(60) | 3/380~415/50/(60) | 3/380~415/50/(60) | |
| Vardinė įėjimo galia - Aušinimas | kW | 6,95 | 8,67 | 11,52 | |
| Maksimali įėjimo srovė - aušinimas | A | 19,00 | 23,80 | 25,40 | |
| Vardinė įvadinė galia - šildymas | kW | 5,79 | 8,03 | 8,49 | |
| Maksimali įėjimo srovė - šildymas | A | 18,00 | 22,60 | 24,20 | |
| Elektriniai parametrai | EER energijos klasė | / | 3,25 | 3,23 | 2,73 |
| COP energijos klasė | / | 3,90 | 3,80 | 3,71 | |
| SEER energijos klasė (T1) | / | 7,67 | 7,65 | 7,47 | |
| SCOP energijos klasė (T1) | / | 4,05 | 4,16 | 4,21 | |
| ŋs,h % | % | 304 | 303 | 296 | |
| ŋs,h % | % | 159 | 163 | 165 | |
| Ventiliatorius | Oro srautas (didelis) | m3/h | 10000 | 10000 | 10000 |
| Slėgio garso lygis | Garso slėgio lygis (aušinimas) | dB(A) | 63 | 64 | 65 |
| Garso slėgio lygis (šildymas) | dB(A) | 63 | 65 | 67 | |
| Matmenys | Vieneto matmenys ŠxGxV | mm | 1050x400x1636 | 1050x400x1636 | 1050x400x1636 |
| Įpakavimo vieneto matmenys ŠxGxV | mm | 1150x510x1790 | 1150x510x1790 | 1150x510x1790 | |
| Svoris | Grynasis/siuntimo svoris | kg | 149/168 | 149/168 | 149/168 |
| Kompresoriaus tipas | / | Nuolatinės srovės dvivietis rotacinis kompresorius | |||
| Kompresorius | Variklio galia | W | 6270 | 6270 | 6270 |
| Kompresoriaus kiekis | / | 1 | 1 | 1 | |
| Šaltnešis | Šaltnešio tipas | / | R410A | R410A | R410A |
| Iš anksto pripildyto šaldymo skysčio vnt. | kg | 5,10 | 5,10 | 5,10 | |
| Ø Skystosios pusės šaltnešio vamzdis | mm (coliai) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | |
| Ø Dujų pusės šaldymo skysčio vamzdis | mm (coliai) | 19,05 (3/4) | 22,22 (7/8) | 25,40 (1) | |
| Didžiausias vamzdyno ilgis | m | 300 | 300 | 300 | |
| Vamzdynas | Maksimalus linijinis vamzdyno ilgis (Ekvivalentas / realus) |
m | 175/150 | 175/150 | 175/150 |
| Standartinis kritimas tarp IU ir OU | m | 50 | 50 | 50 | |
| Didžiausias kritimas tarp IU *3 | m | 15 | 15 | 15 | |
| Ryšio santykis | Vidinis / išorinis talpos santykis | % | 50-130 | 50-130 | 50-130 |
| Didžiausias prijungiamų IU skaičius | / | 13 | 16 | 19 | |
| Darbinė temp. | Aušinimas | °C | -5~50 | -5~50 | -5~50 |
| Aušinimas | °C | -20~27 | -20~27 | -20~27 | |
(*) Nurodytos specifikacijos gautos esant tokioms bandymo sąlygoms: vėsinimo režimas, patalpų temperatūra 27 °C DB / 19 °C WB
o lauko temperatūra - 35 °C DB / 24 °C DB. Šildymo režimas, patalpos temperatūra 20 °C DB, o lauko temperatūra 7 °C WB / 6 °C DB
Duomenys yra tik orientaciniai, nes duomenys gali skirtis. Prieš įsigydami gaminius, pasitarkite su tiekėju dėl duomenų tikslumo

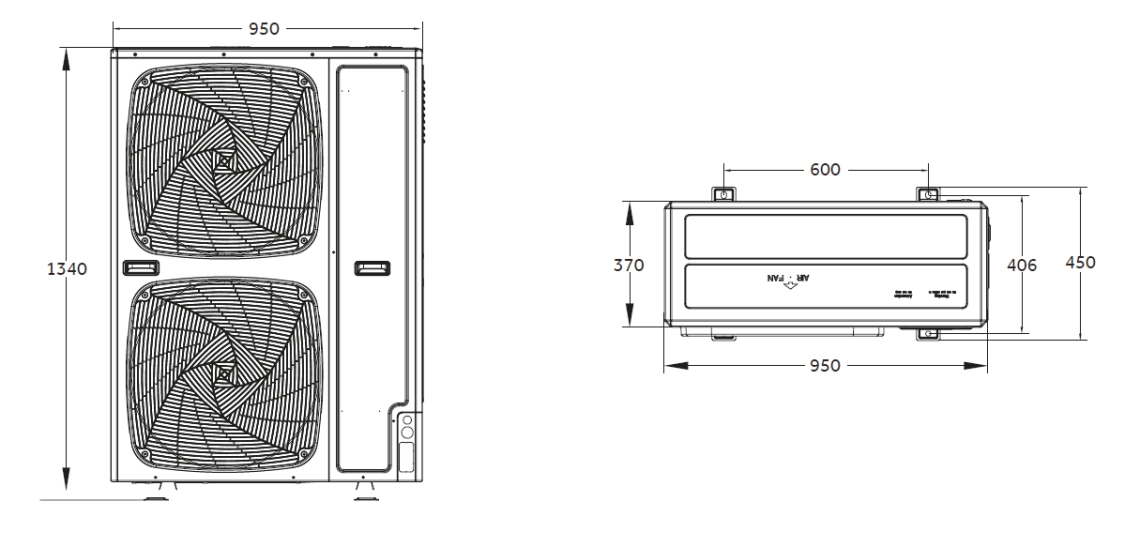

Matmenys
MOS-04X1EV2AD MOS-05X1EV2AD MOS-06X1EV2AD MOS-04X1EW2AD MOS-05X1EW2AD MOS-06X1EW2AD MOS-04X1EW2AD

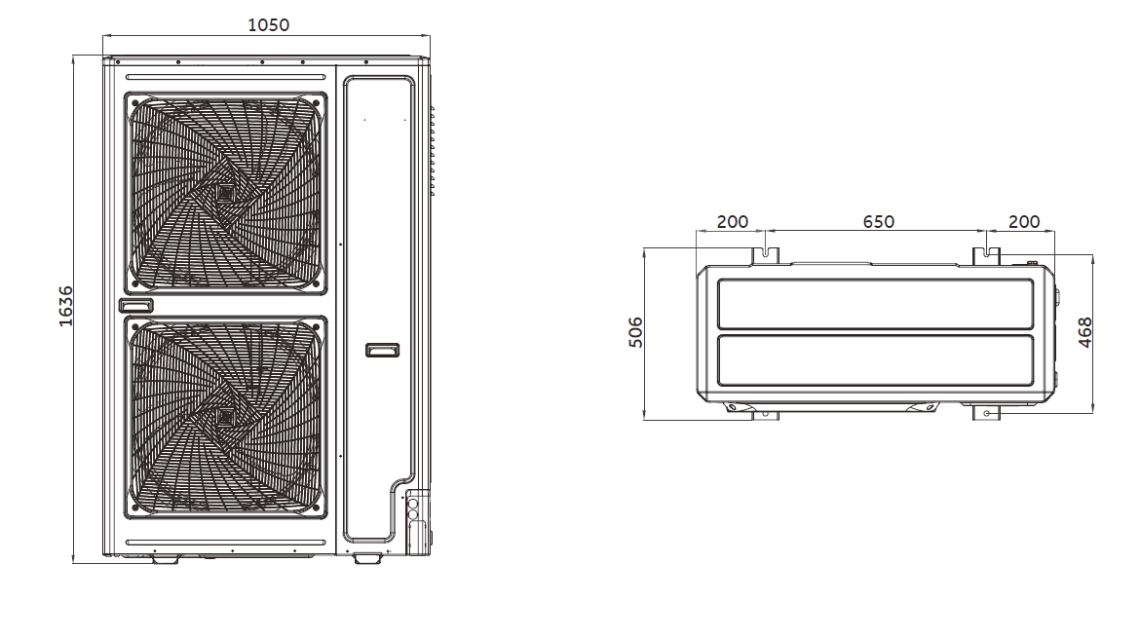

Matmenys
MOS-08X1EW2AD MOS-10X1EW2AD MOS-12X1EW2AD
