Mažo ESP ortakių ventiliatorių šilumokaičių įrenginiai MCFDS serija

Kanaliniai žemo slėgio ventiliatoriniai šilumokaičiai yra puikus šildymo ir oro kondicionavimo sistemos sprendimas, užtikrinantis jūsų komfortą ir patogumą. Šis pažangus ir efektyvus įrenginys sukurtas taip, kad užtikrintų optimalų komfortą bet kurioje patalpoje
Aušinimo pajėgumas: 1,2 ... 9,0 kW
Šildymo pajėgumas: 1,8 ... 13,5 kW

Norite pirkti arba turite klausimų?
Mažo ESP ortakių ventiliatorių šilumokaičių įrenginiai MCFDS serija

Kompaktiško dydžio ir didelio efektyvumo ventiliatorinis šilumokaitis užtikrina norimą klimatą be pernelyg didelio triukšmo. Kadangi šis ventiliatorinis oro kondicionierius yra nepaprastai patikimas ir paprastas naudoti, jis puikiai tinka bet kokiems poreikiams. Jis idealiai tinka bet kokio tipo patalpoms - nuo biurų ir parduotuvių iki gyvenamųjų kambarių ir viešbučių.

MyCond MCFDS Kompaktiškas ventiliatorinis šilumokaitis, skirtas veiksmingai oro cirkuliacijai miegamuosiuose.

Savybės ir privalumai:

  • Išcentrinis ventiliatorius su metalinėmis mentėmis ir cinkuoto plieno korpusu užtikrina didelį patikimumą ir atsparumą ugniai.
  • Naujos konstrukcijos V tipo šilumokaitis su didesniu paviršiaus plotu.
  • Kompaktiškas dydis.
  • Galimybė pasirinkti kintamosios arba nuolatinės srovės variklį.
  • Statinis slėgis iki 30 Pa.

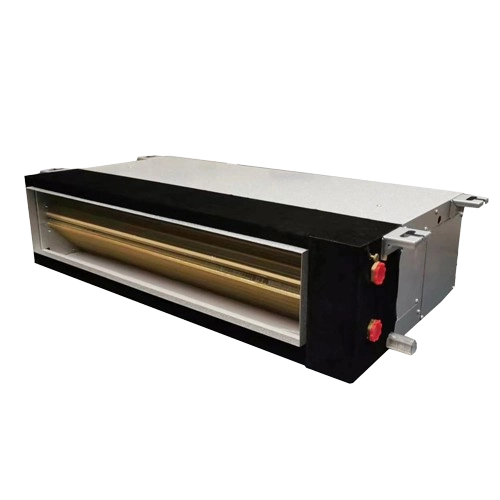

MyCond MCFDS Energiją taupantis ortakių ventiliatorinis šilumokaitis, skirtas ŠVOK sistemoms.

MyCond MCFDS Šiuolaikinis jaukus studijos tipo butas, kuriame integruotas ventiliatorinis įrenginys.

  • Mažos energijos sąnaudos.
  • Mažas triukšmo lygis.
  • Modbus valdymas.
  • Wi-Fi valdymas.
  • Termostatas įsigyjamas atskirai.

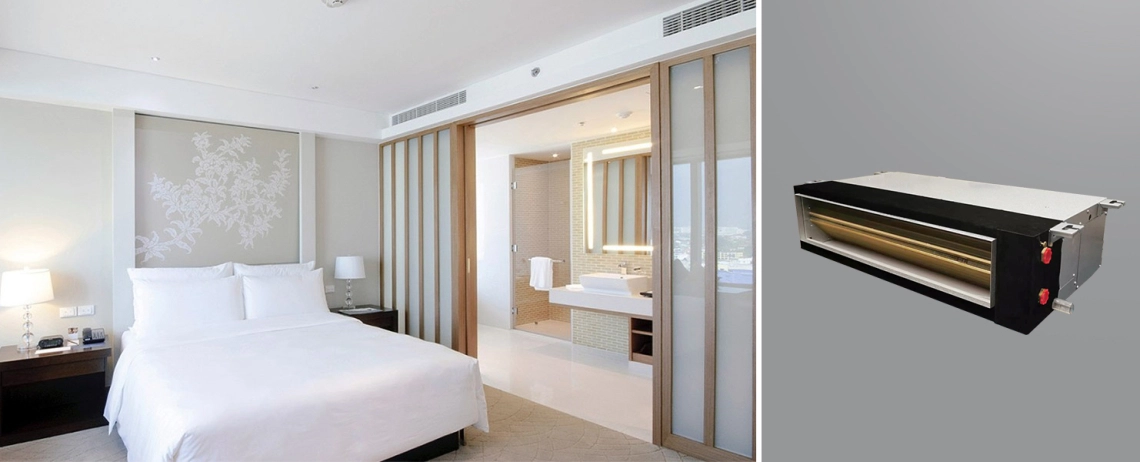

MyCond MCFDS Kompaktiškas ventiliatorinis šilumokaitis, skirtas efektyviam oro paskirstymui.

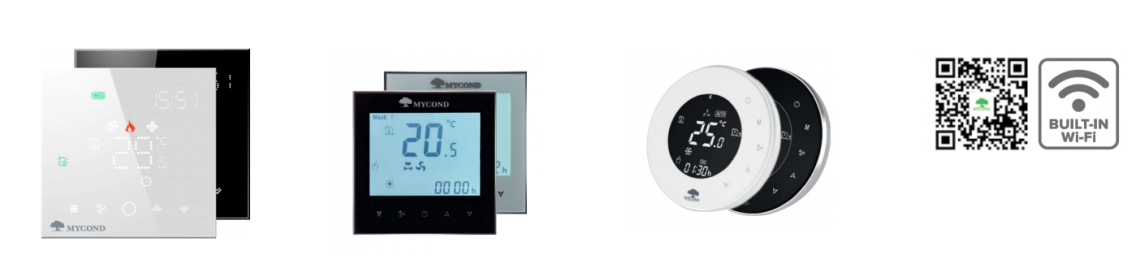

Optimalus automatikos rinkinys, skirtas nebrangiam ir paprastam valdymui išmaniuoju telefonu


MyCond MCFDS ventiliatorinis šilumokaitis miegamajame pagerina oro paskirstymą.

Specifikacijos Vienetai MCFDS-034 MCFDS-051 MCFDS-068 MCFDS-085 MCFDS-102
Oro srautas, didelis / vidutinis / mažas. m3/h 340/255/170 510/382/255 680/510/340 850/638/425 1020/765/510
Aušinimo pajėgumas, didelis / vidutinis / mažas. W 1800/1440/1170 2700/2160/1755 3600/2880/2340 4500/3600/2925 5400/4320/3510
Šildymo pajėgumas, didelis / vidutinis / mažas. W 2700/2160/1755 4050/3240/2633 5400/4320/3510 6750/5400/4388 8100/6480/5265
Išorinis statinis slėgis Pa. 30 30 30 30 30
Triukšmo lygis dB(A) 40 42 44 46 47
Vandens suvartojimas m3/h 0,39 0,55 0,7 0,82 0,91
Vandens slėgio sumažėjimas kPa 12 16 20 23 26
Ventiliatorių skaičius 1 2 2 2 2
Ventiliatoriaus variklis Variklių skaičius 1 1 1 1 1
Mažas greitis W 43 57 70 84 105
Ritės eilučių skaičius 2 2 2 2 2
Didžiausias darbinis slėgis MPa 1,6 1,6 1,6 1,6 1,6
Įleidimo / išleidimo vandens vamzdis mm Rc3/4" (DN20) Rc3/4" (DN20) Rc3/4" (DN20) Rc3/4" (DN20) Rc3/4" (DN20)
Išleidimo vamzdis mm (DN20) (DN20) (DN20) (DN20) (DN20)
Grynasis svoris kg 16 18 18 21 21
Specifikacijos Vienetai MCFDS-119 MCFDS-136
Oro srautas, didelis / vidutinis / mažas. m3/h 1360/1020/680 1700/1275/850
Aušinimo našumas, didelis / vidutinis / mažas. W 7200/5760/4680 9000/7200/5850
Šildymo pajėgumas, didelis / vidutinis / mažas. W 10800/8640/7020 13500/10800/8775
Išorinis statinis slėgis Pa. 30 30
Triukšmo lygis dB(A) 48 48
Vandens suvartojimas m3/h 1,21 1,34
Vandens slėgio sumažėjimas kPa 27,6 28
Ventiliatorių skaičius 3 4
Ventiliatoriaus variklis Variklių skaičius 1 1
Mažas greitis W 121 151
Ritės eilučių skaičius 3 3
Didžiausias darbinis slėgis MPa 1,6 1,6
Įleidimo / išleidimo vandens vamzdis mm Rc3/4" (DN20) Rc3/4" (DN20)
Трубка для конденсату mm (DN20) (DN20)
Grynasis svoris kg 25 30

Pastaba.

1. Šaldymo pajėgumas buvo bandomas tokiomis sąlygomis: įeinančio oro temperatūra 27 °C sausuoju termometru /
19,5 °C drėgnuoju termometru; įeinančio / išeinančio vandens temperatūra 7 °C / 12 °C.
2.Šiluminė galia buvo bandoma tokiomis sąlygomis: įeinančio oro temperatūra 21 °C sausuoju termometru;
įeinančio vandens temperatūra 60 / 50 °C.
3.Triukšmo lygis bandytas visiškai be aido patalpoje.
4.Visos charakteristikos ir srautai nurodyti esant 30Pa statiniam slėgiui.

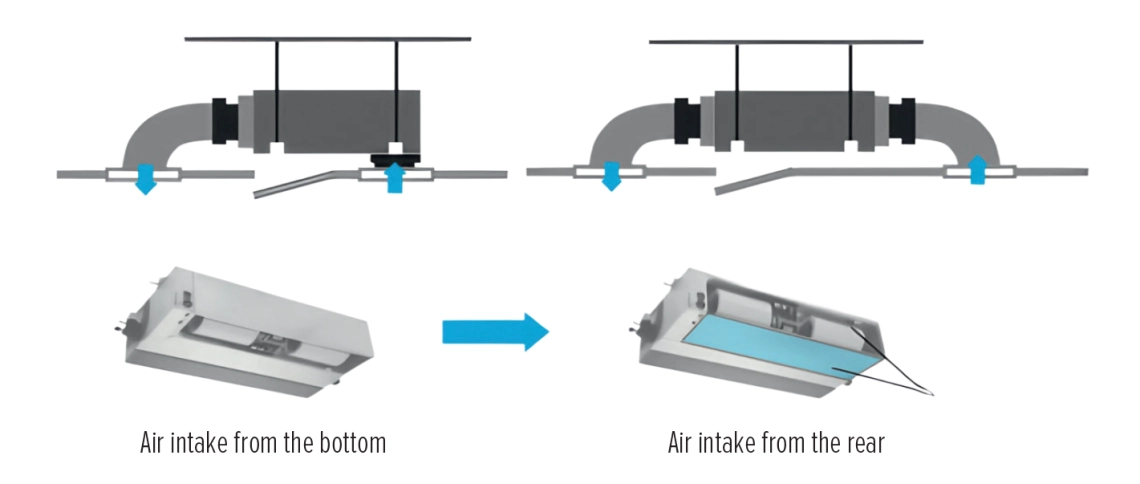

Įrengimo būdai


Schema, rodanti MyCond MCFDS serijos ventiliatorinių vėsintuvų montavimo būdus.

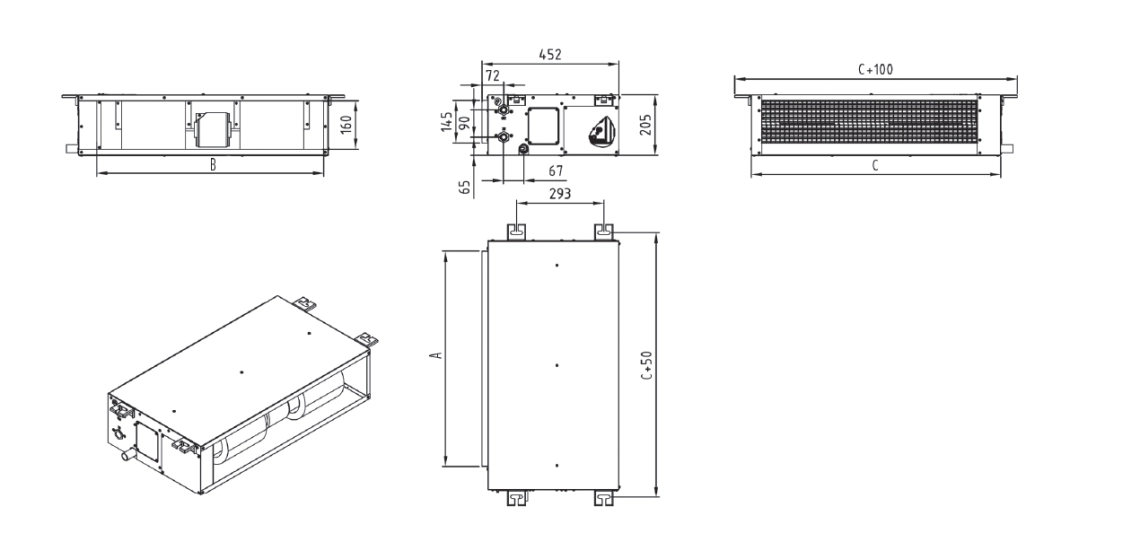

Matmenys

Horizontalaus montavimo modeliai


Diagrama, kurioje nurodyti MyCond MCFDS serijos ortakių ventiliatoriaus su šilumokaičiu matmenys.

Modelis Vienetai MCFDS-034 MCFDS MCFDS-068 MCFDS-085 MCFDS-102 MCFDS-119 MCFDS-136
A mm 460 710 710 880 880 940 1270
B mm 498 748 748 918 918 978 1308
C mm 572 822 922 992 1143 1052 1382
