Moduliniai šilumos siurbliai MCU-YHI serijos inverteriai

Aukštųjų technologijų "Mycond" MCU YHI serijos šilumos siurbliai gaminami remiantis pažangiomis technologijomis. Įrenginio širdis - pažangus inverterinis kompresorius su EVI technologija. Kartu su ventiliatoriais, pagamintais inverterinių technologijų pagrindu, mikroprocesorinio tipo valdymu ir kitais pasaulyje žinomų prekės ženklų komponentais, šilumos siurblys užtikrina nepertraukiamą veikimą ištisus metus tiek šalčio iki -20...55 C, tiek šilumos iki -26...55 C laipsnių. Jame suderintas didelis efektyvumas ir tikslus bei ištisus metus palaikomas bet kokios sistemos klimato efektyvumas
Aušinimo pajėgumas: 33,5-130 kW
Šildymo pajėgumas: 34 -150 kW

Norite pirkti arba turite klausimų?
Moduliniai šilumos siurbliai MCU-YHI serijos inverteriai

Visiškas inverterio energijos taupymas

1 energijos vartojimo efektyvumo klasė pagal dvejopą klasifikavimo schemą, pagrįstą sezoniniu energijos vartojimo efektyvumo koeficientu (SEER) vėsinimo ir šildymo metu. Energijos taupymas iki 26 % visame SEER diapazone.

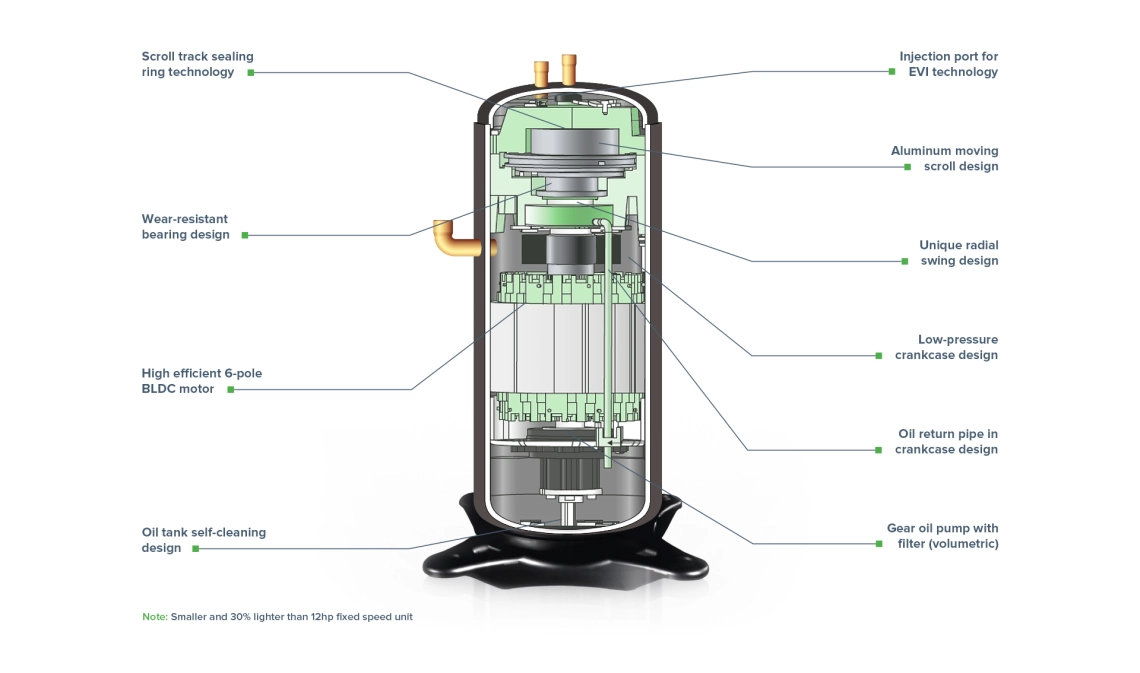

MyCond Inverter MCU-YHI didelio efektyvumo spiralinis kompresorius

Įvairūs taikymai

Šis sprendimas tinka įprastiniam naudojimui patalpose, taip pat specialioms technologinėms ir sanitarinėms sąlygoms, veikiant tik vėsinimo režimu, esant žemai temperatūrai ir ekstremaliam karščiui ir pan. Įrenginys palaiko visą spektrą alternatyvių taikymų.

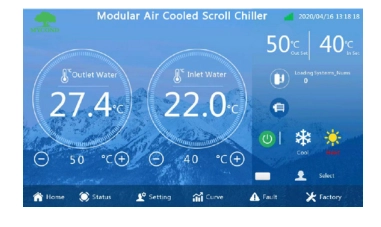

MyCond Inverter MCU-YHI valdymo skydelis

MyCond Inverter MCU-YHI šilumos siurbliai su jutiklio valdymu

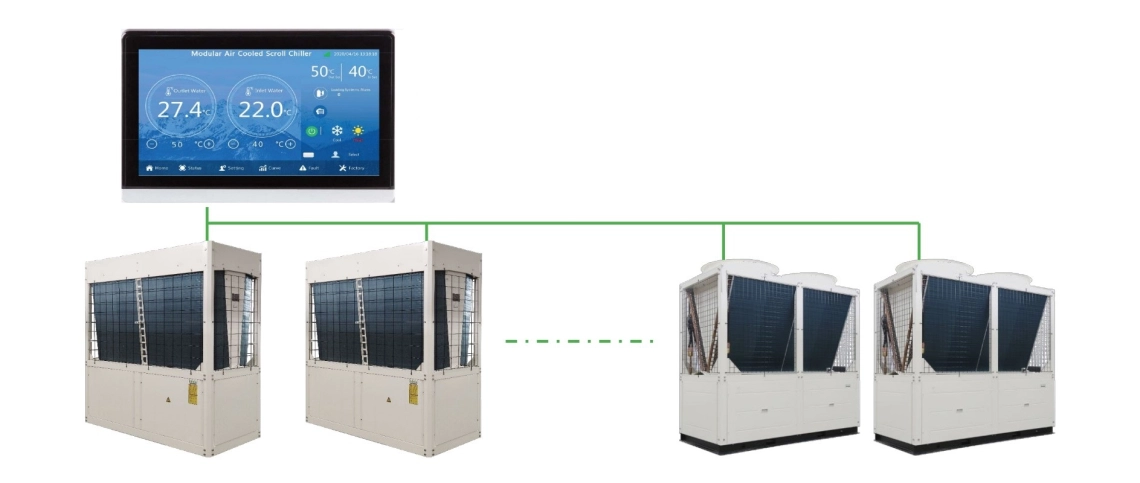

Pažangus derinys

Galima laisvai derinti iki 16 fiksuoto greičio modulių (YH\YHE) ir kintamo greičio inverterių modulių. Tai leidžia patenkinti įvairius projektų reikalavimus, pavyzdžiui, taupyti energiją.

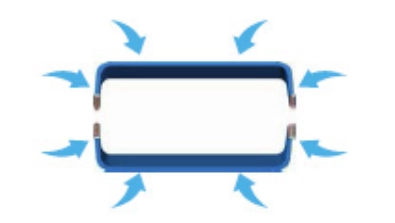

Visokeriopas oro įsiurbimas

Šilumokaitį sudaro dvi U formos dalys,

su 45 % didesniu oro pusės plotu ir tolygiu oro grąžinimu iš visų pusių.

MyCond keitiklis MCU-YHI Apskritas oro įsiurbimo vamzdis

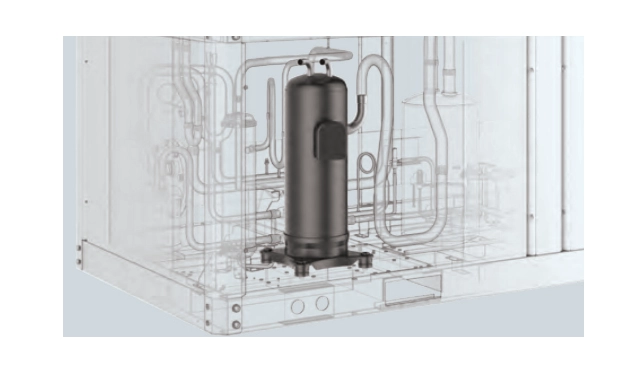

MyCond Inverter MCU-YHI mūsų pačių sukurta pavaros valdymo programa

Patentuota pavaros valdymo programa

Įrenginys varomas BLDC varikliu, o valdymo programa su 8 000 skaičiavimų per sekundę ir dvigubu filtravimu neleidžia nutrūkti energijos tiekimui esant bet kokiam dažnio lygiui.

Inverteriu varomas veikimas ir tikslus išėjimo reguliavimas

Galingas inverterinis kompresorius palaiko tolygų našumo reguliavimą nuo 15 % iki 100 %. Jis taip pat gerai veikia esant dalinei apkrovai, todėl išvengiama dažno paleidimo ir stabdymo. Naudojant EVI technologiją galima veikti esant dideliam šalčiui ar karščiui.

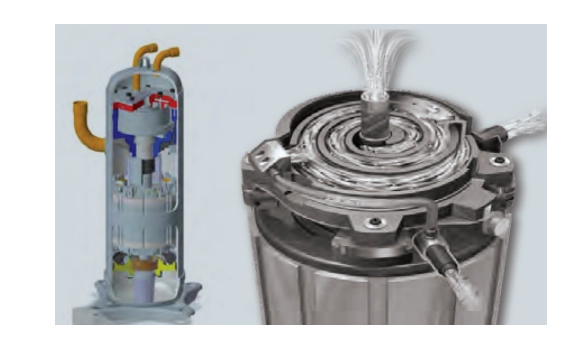

MyCond inverteris MCU-YHI Kompaktiškas spiralinis kompresorius

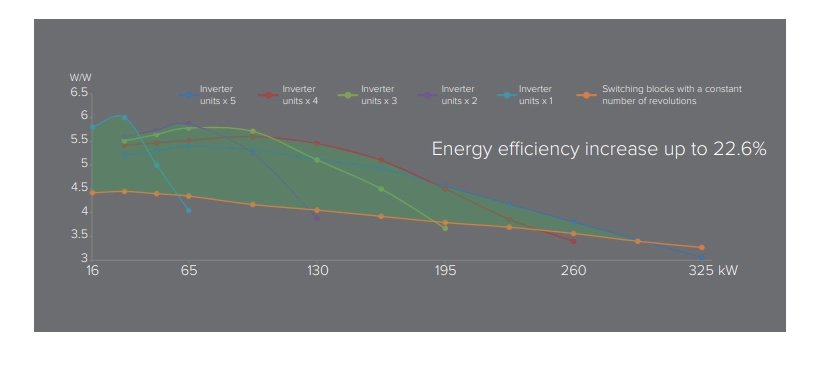

MyCond keitiklis MCU-YHI Balansavimo valdymas

Balansavimo valdymas

Veikimo metu pirmenybė teikiama dalinei apkrovai. Kai keli įrenginiai veikia kartu, kiekvieno kompresoriaus dažnis valdomas taikant išmanųjį valdymą, todėl užtikrinamas subalansuotas veikimas efektyviai energiją vartojančioje našumo kreivės srityje.

Technologinis dizainas

  • Šilumos siurblio komponentai yra visiškai paslėpti, kad nebūtų pažeisti
  • Didesnis šilumos mainų efektyvumas dėl padidėjusio oro įsiurbimo ploto
  • Dramblio kaulo spalvos lakštinio metalo korpusas nudažytas dramblio kaulo spalva
  • Išskirtinė inverterio konstrukcija su patobulinto garų įpurškimo (EVI) technologija
  • Didelio efektyvumo apvalkalo ir vamzdžių šilumokaitis

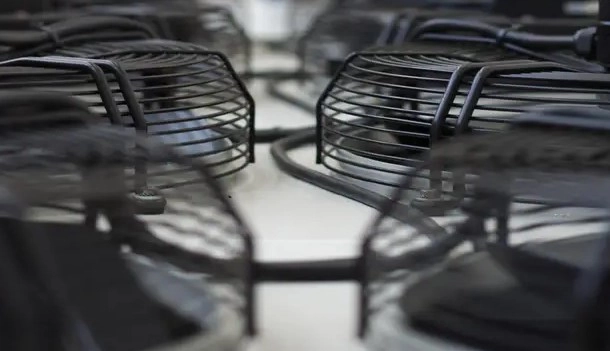

MyCond keitiklis MCU-YHI Technologinis dizainas

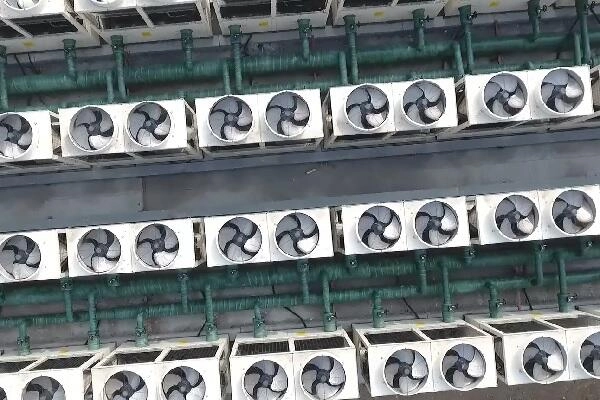

MyCond keitiklis MCU-YHI Ryšio ir valdymo funkcijos

Ryšių ir valdymo funkcijos

  • Modulinė konstrukcija, leidžianti lengvai derinti įrenginius

  • Lengvai naudojamas jutiklinis valdymo skydelis (priedas)

  • Nuotolinio valdymo per MODBUS palaikymas

Dalinės apkrovos veikimo prioritetas

Kai sujungiami keli moduliai, kiekvieno kompresoriaus dažnis valdomas protingai, pirmenybę teikiant darbui energiją taupančioje dalinės apkrovos zonoje. Tuo pat metu kompresoriaus darbo laikas ir apkrova subalansuojami, kad būtų lengviau vienodai nusidėvėti kiekvienam modulio kompresoriui.

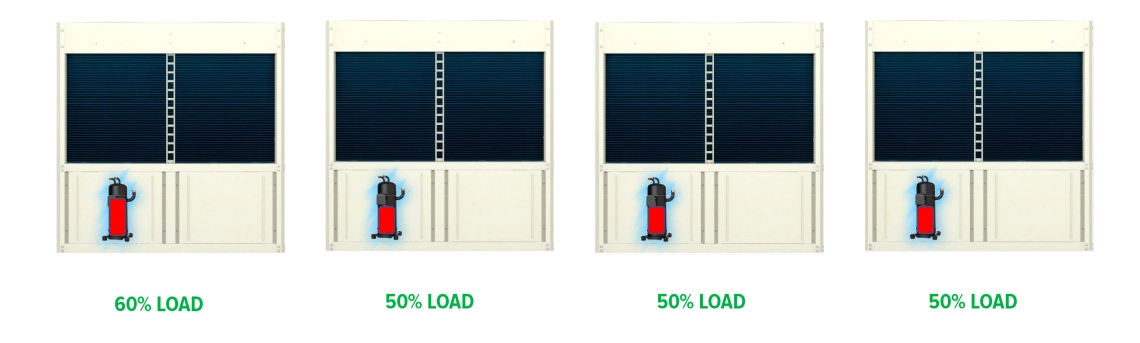

MyCond Inverter MCU-YHI kompresoriaus apkrovos lygių iliustracija

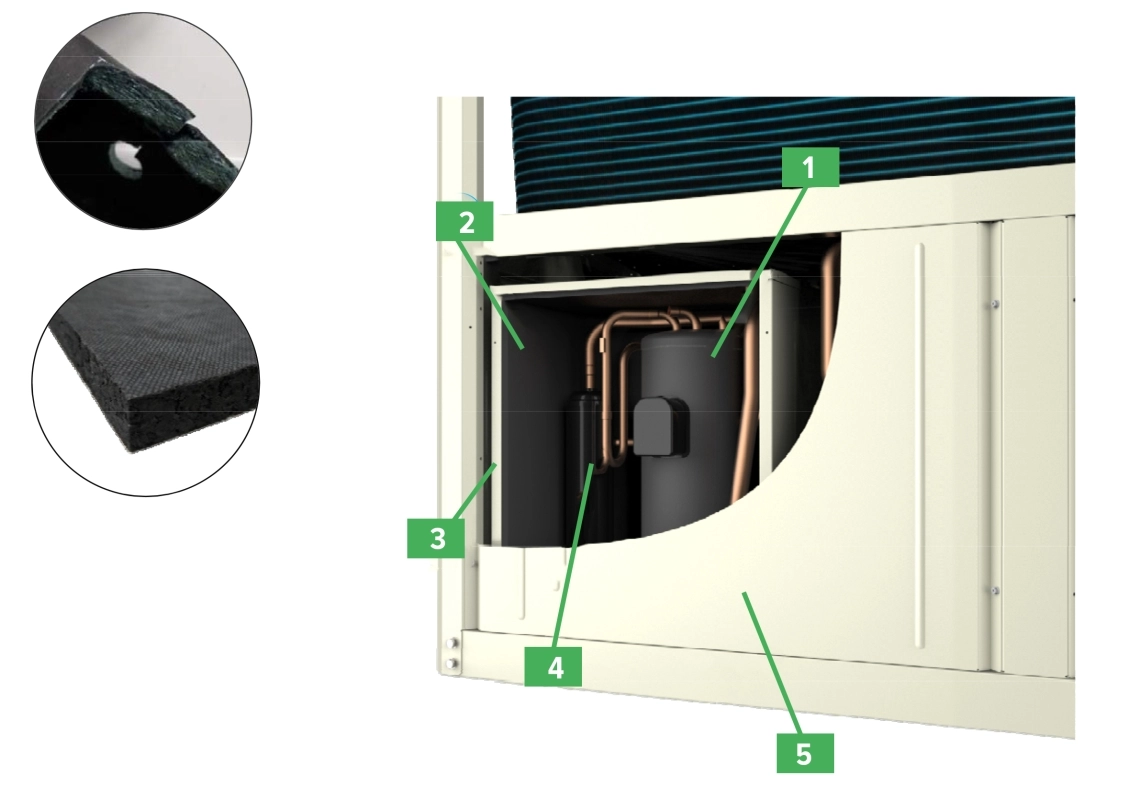

Patentuota 5 pakopų garso izoliacija kompresorių patalpoje

  1. Akustinis blokas. Žalias veltinis su butilo gumos medžiaga, skirta dažniems triukšmams
  2. Itin tyliai veikianti akustinė plokštė absorberis. Didelio tankio putų slopinimo medžiaga, veiksmingai sugerianti įvairių dažnių vibraciją ir triukšmą
  3. Hermetiška garso izoliacinė dėžė
  4. Į kompresoriaus garso nepraleidžiančią dėžę dedamas įsiurbimo ir išleidimo varinis vamzdis, alyvos separatorius, duslintuvas ir kt
  5. Apsauginė plokštė aplink įrenginį, kad būtų dar labiau blokuojamas triukšmas

MyCond inverterio MCU-YHI modulinio šilumos siurblio komponentai

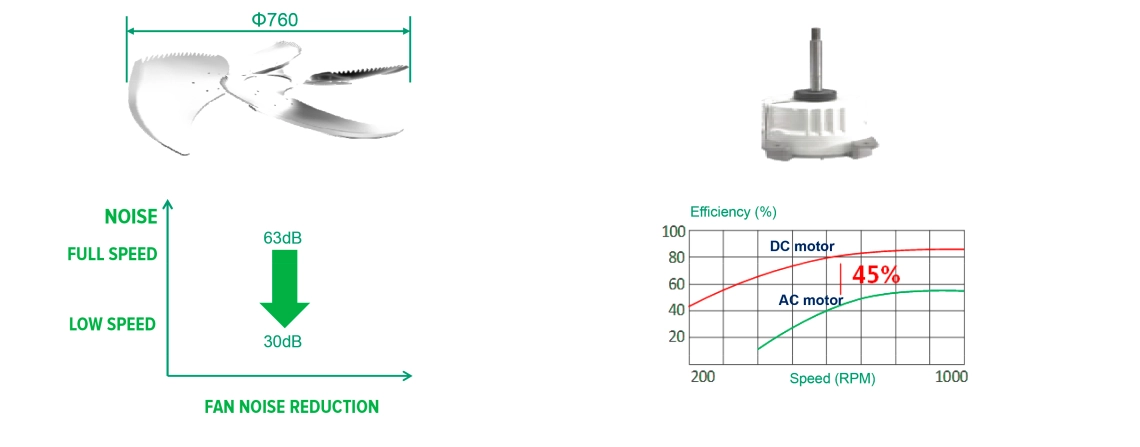

Didžiausio pramonėje skersmens ašinis ventiliatorius esant vienodam oro srautui

Pjaunantis didelis sparnuotis, mažas sukimosi greitis, mažas ventiliatoriaus greitis, dvigubo ventiliatoriaus veikimo triukšmas esant mažam greičiui - 30 dB. Bešepetėlinis visiškai nuolatinės srovės ventiliatoriaus variklis pasižymi tolygiu 15-100 % greičio reguliavimu ir stabilesniu veikimu, todėl pasiekiamas didesnis energijos vartojimo efektyvumas ir kartu sumažinamas triukšmas.

MyCond Inverter MCU-YHI modulinio šilumos siurblio ventiliatoriaus specifikacijos

MyCond inverteris MCU-YHI Šilumos siurblio darbo režimai ir triukšmo mažinimas

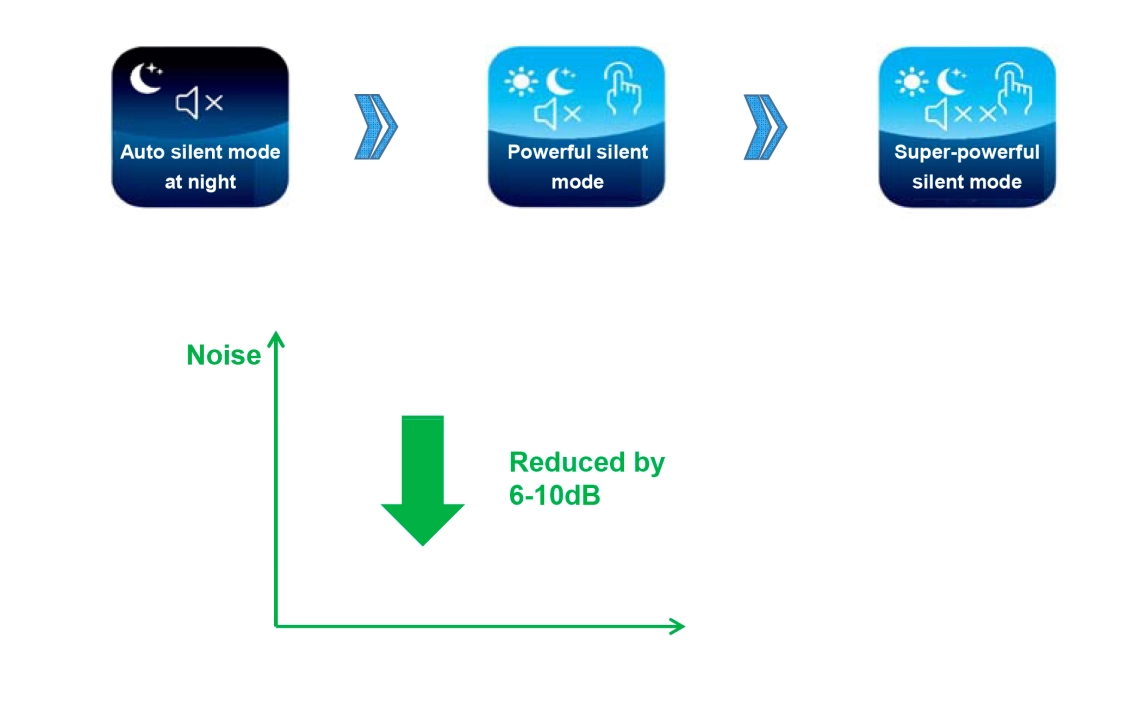

Dažnio keitimas ir triukšmo mažinimas

Trys pasirenkami tylūs režimai
. Naudojant laidinio valdiklio nustatymus, įrenginys automatiškai apriboja kompresoriaus ir ventiliatoriaus darbo dažnį ir aktyviai mažina triukšmą, kad atitiktų aukštesnius klientų reikalavimus.

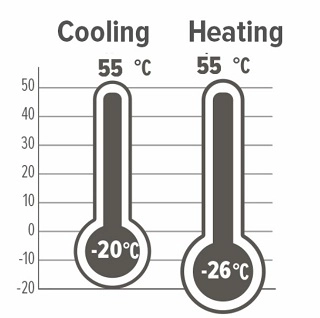

Veikimo diapazonas

Dėl ilgametės šaldymo įrangos kūrimo ir projektavimo patirties bendrovė sėkmingai įdiegė patobulinto garų įpurškimo (EVI) technologiją ir inverterio technologiją ir padarė proveržį modulinių šilumos siurblių veikimo srityje, padidintas veikimo diapazonas.

MyCond keitiklis MCU-YHI Darbinis diapazonas

Specifikacijos Vienetai MCU035YHI MCU065YHI MCU130YHI
Vardinis vėsinimo režimas
Aušinimo pajėgumas kW 33,5 65,0 130
Energijos suvartojimas kW 12,0 21,2 41,8
EER W/W 2,79 3,06 3,11
Sezoninis energijos vartojimo efektyvumo koeficientas (SEER) W/W 4,60 4,55 4,55
Sezoninis efektyvumo koeficientas (SCOP) W/W 3,20 3,10 3,10
Nominalusis šildymo režimas
Šildymo pajėgumas kW 34,0 75,0 150
Energijos suvartojimas kW 10,5 23,4 45,0

COP

Sezoninis efektyvumo koeficientas (SCOP)

W/W

W/W

3,24

3,20

3,20

3,10

3,33

3,10

Maitinimo šaltinis 380 V, 3 fazės, 50 Hz 380 V, 3 fazės, 50 Hz 380 V, 3 fazės, 50 Hz
Vandens srautas m3/h 5,76 11,2 22,4
Vandens slėgio kritimas kPa 30 45 45
Vandens įleidimo ir išleidimo vamzdžio jungties tipas DN40 išorinis sriegis DN 65 jungtis su flanšu DN65 jungtis su flanšu
Veikimo režimas Automatinis mikrokontroleriu pagrįstas veikimas Automatinis mikrokontroleriu pagrįstas veikimas Automatinis mikrokontroleriu pagrįstas veikimas
Kompresoriaus tipas Inverterinis spiralinis kompresorius su patobulintu garų įpurškimu (EVI) Inverterinis spiralinis kompresorius su patobulintu garų įpurškimu (EVI) Inverterinis spiralinis kompresorius su patobulintu garų įpurškimu (EVI)
Kompresorių skaičius vnt. 1 1 2
Ventiliatoriaus tipas Mažo triukšmo inverterinis ašinis ventiliatorius Mažo triukšmo inverterinis ašinis ventiliatorius Mažo triukšmo inverterinis ašinis ventiliatorius
Ventiliatorių skaičius vnt. 1 2 2
Oro srautas m3/h 13000 26000 47000
Šaldymo skysčio tipas R410A R410A R410A
Matmenys, DxŠxV mm 1170×846×1694 2000×950×2020 2250x1150x2260
Grynasis svoris kg 285 600 960
Darbinis svoris kg 300 660 1060
Triukšmo lygis dB(A) 50 - 61 50 - 67 50 - 67
Didžiausia bendra elektros galia kW 20 31,5 63
Maksimali darbinė srovė A 30,5 50 100

Pastabos:
1. Vardinis aušinimo pajėgumas ir vardinis energijos suvartojimas aušinimo metu buvo išbandyti esant vardiniam vandens srautui, išleidimo vandens temperatūrai 7 °C ir aplinkos temperatūrai 35 °C (sausa temperatūra).
2.Vardinis šildymo pajėgumas buvo išbandytas esant vardiniam vandens srauto greičiui, išleidimo vandens temperatūrai 45 °C ir aplinkos oro temperatūrai 7 °C (sausa temperatūra) / 6 °C (drėgna temperatūra).
