Modulinis oru aušinamas aušintuvas, R32 MCU-OHDD serija

R32 serija – tai naujos kartos moduliniai šaldymo įrenginiai, kuriuose derinamas energijos vartojimo efektyvumas, ekologiškumas ir komfortas. Pažangus valdymas su galimybe veikti vėsinimo, šildymo ir karšto vandens ruošimo režimais, tylus veikimas ir lanksti modulinė konstrukcija daro juos universaliu pasirinkimu bet kokiam objektui – nuo gyvenamųjų namų kompleksų iki didelių komercinių pastatų.

Aušinimo pajėgumas: 76–153 kW

Šildymo pajėgumas: 81–161 kW

Norite pirkti arba turite klausimų?

Mycond

R32 MCU-OHDD serija

DAUGIAFUNKCIONALUMAS

Integruotas šildymas, vėsinimas ir karštas vanduo vienoje sistemoje, lengvai pritaikomas daugeliui pritaikymų.

„MyCond MCU-OHDD“ – efektyvus komercinių pastatų vėsinimas

„MyCond MCU-OHDD“ vertikalus konstrukcijos pjūvis

AUKŠTO NAŠUMO KOMPONENTAI UŽTIKRINA PUIKŲ NAŠUMĄ

Pilnai inverterinis nuolatinės srovės spiralinis kompresorius su EVI technologija

Naujausias nuolatinės srovės inverterinis kompresorius su EVI technologija užtikrina didelę įrenginio „galią“. Unikali konstrukcija su didesniu suspaudimo laipsniu ir didesniu slėgio skirtumu leidžia įrenginiui patikimai veikti net ir sunkiausiomis aplinkos sąlygomis. Ši konstrukcija leidžia tolygiai reguliuoti kompresoriaus galią, kad būtų galima tiksliai kontroliuoti temperatūrą.

EVI technologija

Dėl EVI technologijos šilumos siurblys gali stabiliai veikti esant žemesnei nei -30 °C aplinkos temperatūrai, o šilumos siurblio našumas buvo gerokai pagerintas.

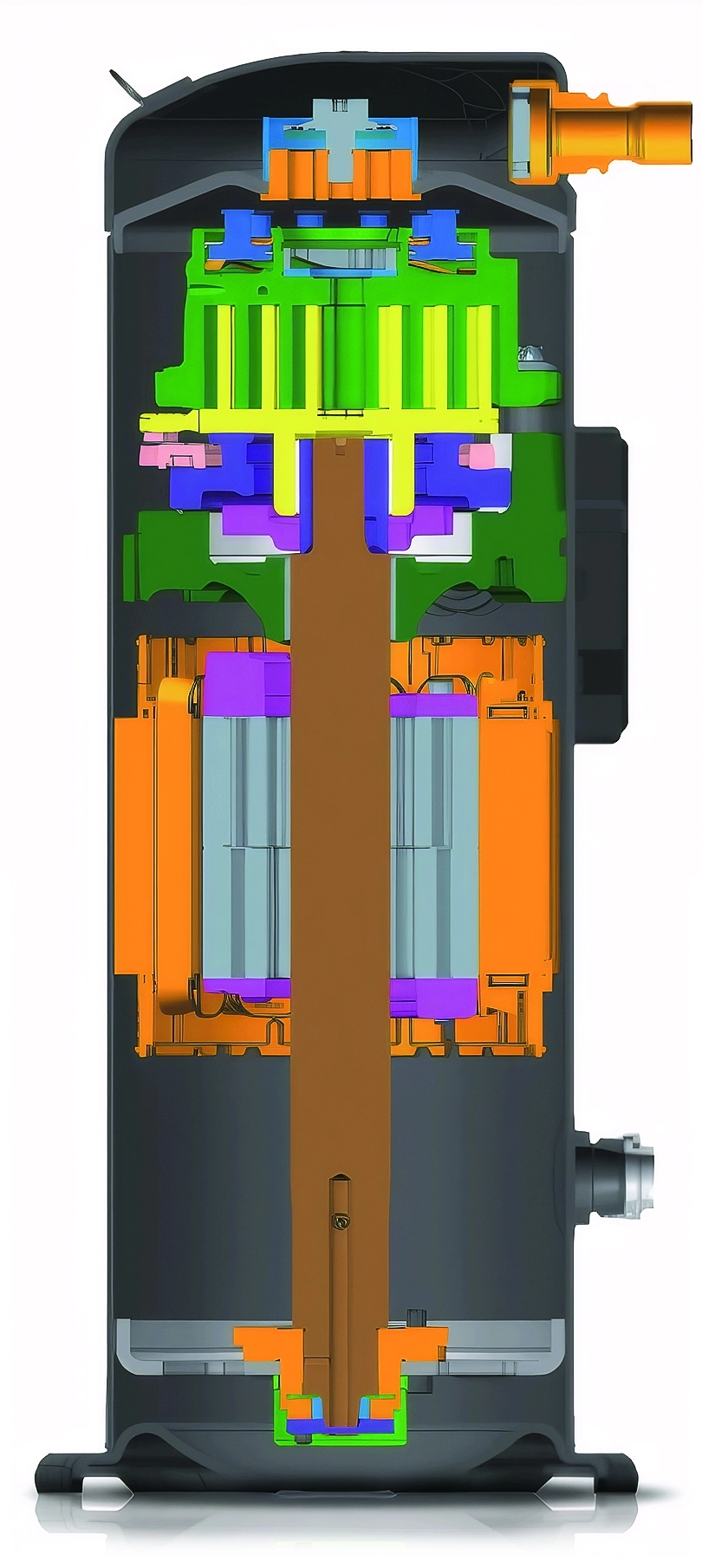

„MyCond MCU-OHDD“ šilumos siurblio skerspjūvis

„MyCond MCU-OHDD“ rotacinis kompresorius

Optimizuotas slinkties ir VCR technologijos dizainas

Optimizuotas slinkties mechanizmas ir kintamo suspaudimo laipsnis (VCR) geriau prisitaiko prie dalinės apkrovos sąlygų ir eksploatavimo reikalavimų, taip pagerindami sezoninį efektyvumą. *VCR: kintamas suspaudimo laipsnis

BPM variklis

Įrengtas specialiai optimizuotas BPM (bešepetis nuolatinis magnetas) variklis, užtikrinantis didesnį našumą ir mažesnį triukšmo lygį.

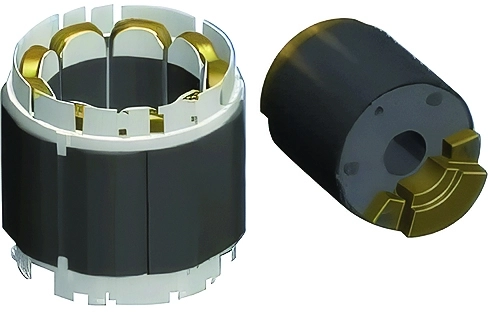

„MyCond MCU-OHDD“ – didelio efektyvumo kompresoriaus elektros variklio rotorius ir statorius

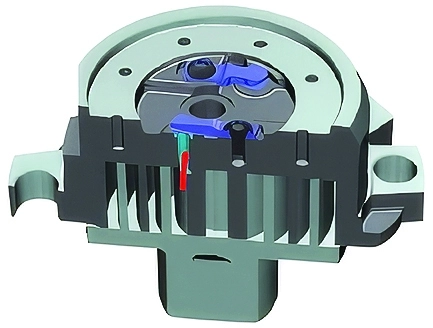

„MyCond MCU-OHDD“ ašiniai ir radialiniai guoliai – kompresoriaus veikimo patikimumas ir stabilumas

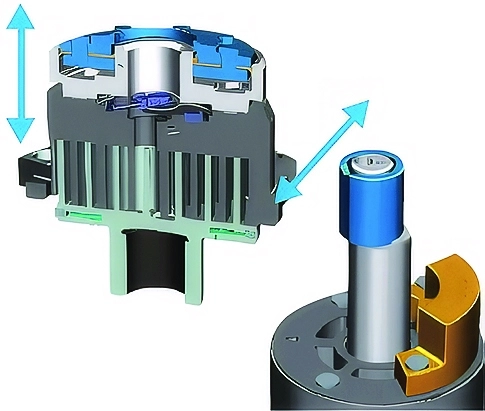

Dvigubo suderinamumo dizainas

Apsaugo kompresorių nuo purvo ar skysčio patekimo į spiralinį bloką. Judantis spiralinis blokas liečiasi su stacionariu spiraliniu bloku tinkama jėga, kad būtų išvengta susidėvėjimo ir nuotėkio.

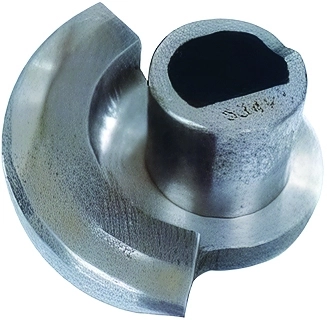

Sūpynių jungties dizainas

Jėgos tarp judančių ir nejudančių slinkčių valdymas didėjant kompresoriaus greičiui.

„MyCond MCU-OHDD“ dalis efektyviam oro kondicionavimo sistemos veikimui

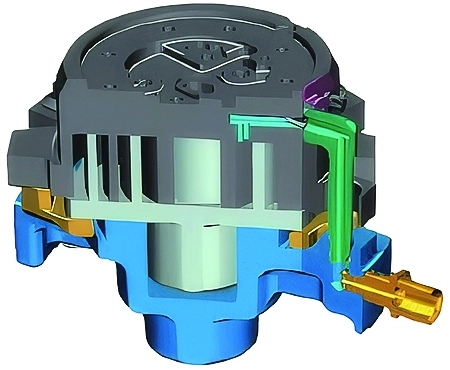

Alyvos siurblys

Įrengtas teigiamo tūrio alyvos siurblys guolių sistemos tepimui srauto sąlygomis.

„MyCond MCU-OHDD“ veikia nuo -20 °C iki +53 °C temperatūroje

NEPRILYGSTAMAS LANKSTUMAS

Platus veikimo diapazonas

Įrenginys gali stabiliai veikti įvairiomis sąlygomis, todėl tai idealus sprendimas įvairiems reikalavimams.

Aušinimo režimu:

tiekiamo vandens temperatūra nuo -5 °C iki 20 °C*, lauko temperatūra nuo -20 °C iki 53 °C.

Šildymo ir karšto vandens ruošimo režimu:

tiekiamo vandens temperatūra nuo +20 °C iki +60 °C*, LAUKO TEMPERATŪRA NUO -20 °C IKI 50 °C.

„MyCond MCU-OHDD“ patalpų šildymas su aušinimo skysčio tiekimu iki +60 °C

BENDRI MATMENYS

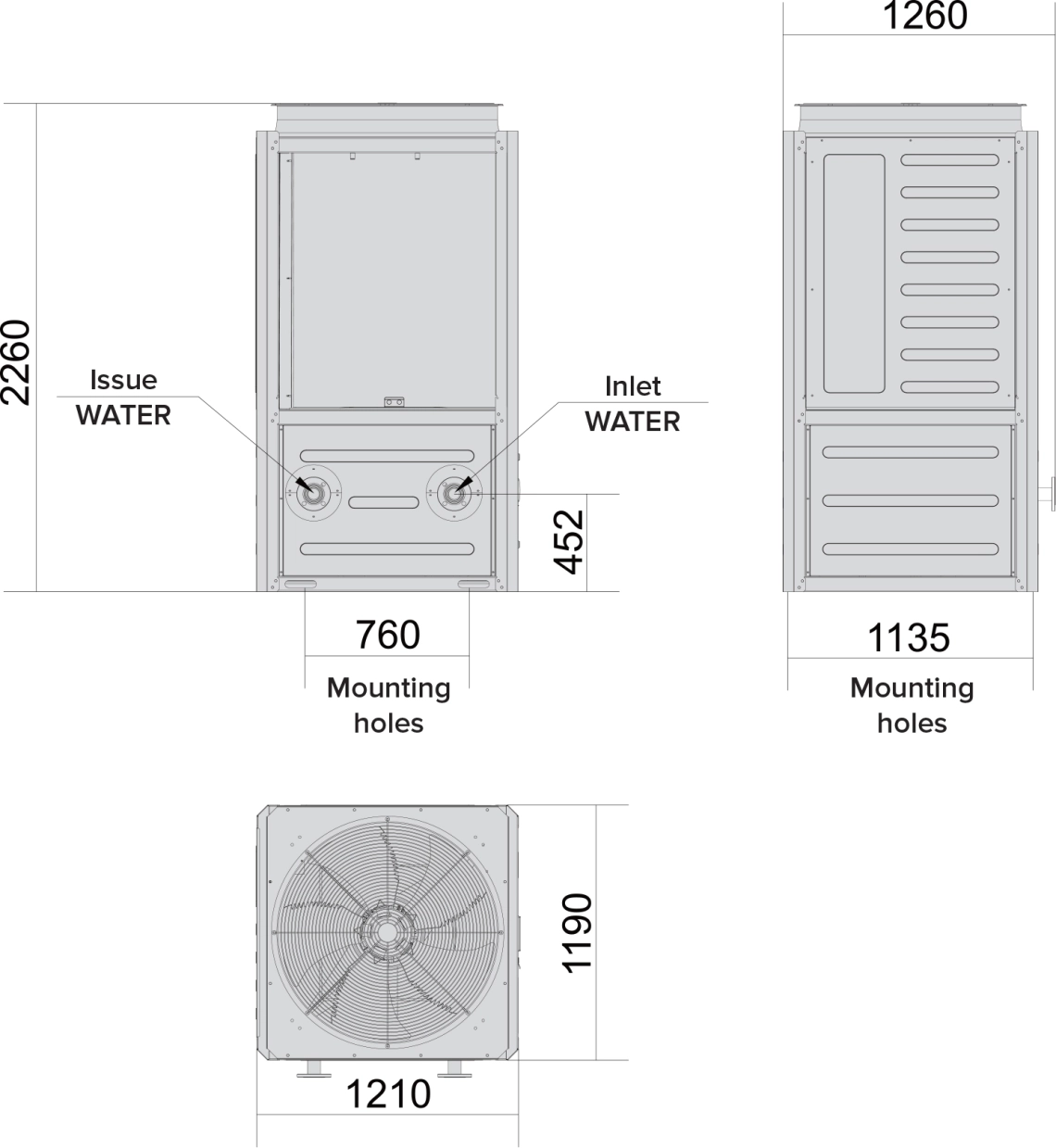

Išoriniai MCU080OHDD matmenys

Bendri „MyCond MCU-OHDD“ matmenys - 1

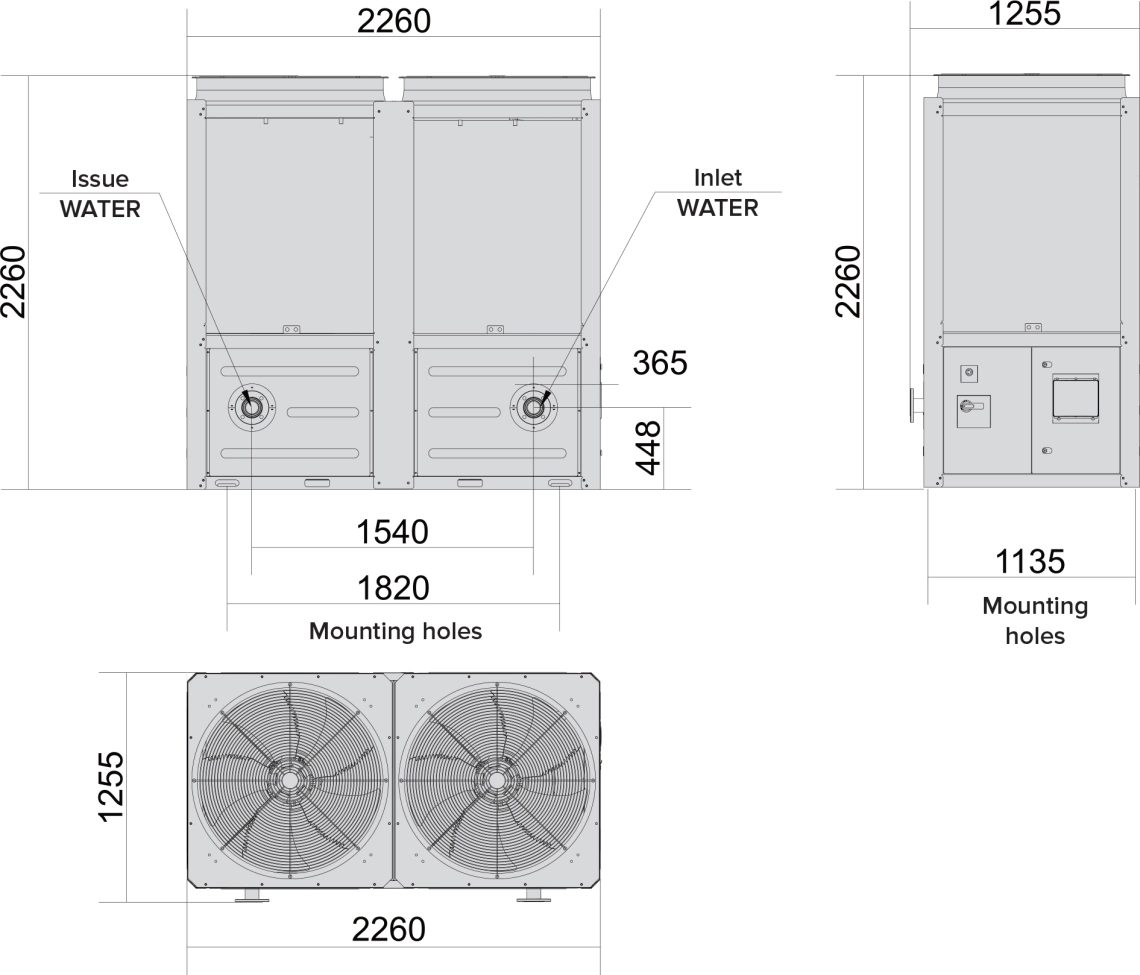

Išoriniai matmenys MCU0130OHDD, MCU0150OHDD

Bendri „MyCond MCU-OHDD“ matmenys – 2

TECHNINĖS SPECIFIKACIJOS

Techninės specifikacijos		Matavimo vienetas	MCU080OHDD	MCU0130OHDD	MCU0150OHDD
Aušinimas (Ištekančio vandens temperatūra 7 °C/ Lauko oro temperatūra 35 °C)	Talpa (maks.) Maitinimo įvestis (maks.) EER (maks.) Talpa (nomin.) Galios įvestis (nomin.) EER (nominalus)	kW kW kW/kW kW kW kW/kW	76,0 29.01 2.62 65,0 22.03 2,95	137,0 46,92 2,92 100,0 28,60 3,50	153,0 56,56 2,70 130,0 42,88 3.03
Šildymas (Ištekančio vandens temperatūra 45 °C/ Lauko oro temperatūra 7°C)	Talpa (maks.) Įėjimo galia (maks.) COP (maks.) Talpa (nomin.) Įėjimo galia (nomin.) COP (nominalus)	kW kW kW/kW kW kW kW/kW	81,0 24.40 3.32 71,0 18,93 3,75	151,0 41,95 3.60 100,0 24.20 4.13	161,0 47.08 3.42 142,0 36,90 3,85
Sezoninis energijos vartojimo efektyvumas	REGIŠKAS ηs,c SCOP (35 °C) ηs,c SCOP (55 °C) ηs,c	W/W % W/W % W/W %	4.60 181 4.51 178 3,65 143	4.88 192 4,85 191 3,85 151	4.82 190 4.60 181 3,80 149
Darbinės temperatūros diapazonas	Aušinimas Šildymas	°C °C	-20–53 °C -30–50 °C
Išleidžiamo vandens temperatūros diapazonas	Aušinimas Šildymas	°C °C	-5–20 °C 20–60 °C
Maitinimo šaltinis		Ph/V/Hz	3N~/380~415V/50Hz
Akustinės galios lygis		dB	88	88	91
Vandens šilumokaičio tipas			Korpuso ir vamzdžio šilumokaitis
Oro šilumokaičio tipas			Variniai vamzdžiai ir aliuminio pelekai
Šaldymo agento droselio tipas			Elektroninis išsiplėtimo vožtuvas
Kompresorius	Tipas Kiekis		Spiralinis kompresorius su keitikliu
Kompresorius	Tipas Kiekis		1	2	2
Šaldymo agentas	Tipas		R32
Ventiliatorius	Tipas Oro srautas Kiekis	m³/val.	Ašinis
			25400	20500	25400
			1	2	2
Vandens sistema	Atsparumas vandeniui Vandens srautas Vandens vamzdžio dydis (įleidimo / išleidimo anga)	kPa m³/val.	53	40	60
			12.20	17.2	1 24,4
			DN50/DN50	DN65/DN65	DN65/DN65
Išoriniai matmenys	P × G × A	mm	1260 × 1210 × 2260	2260 × 1255 × 2260	2260 * 1255 * 2260
Svoris	Grynasis svoris	kg	500	910	910

Pastabos:

1. Gamintojas gali keisti techninius duomenis be įspėjimo, siekdamas tobulinti gaminį.

2. Veikimas atitinka EN14511 ir EN14825 standartus.

3. Maks.: 100 % kompresoriaus dažnio.

4. Nom.: Nominaliniai duomenys 80 % maksimalaus dažnio.

5. Dėl išsamesnės informacijos kreipkitės į „Mycond“ darbuotojus.
