MRF 6

Standartinių VRF sistemų MRF-6 asortimentas buvo išplėstas, todėl dabar galima naudoti didesnę - iki 168 kW - nominaliąją sistemos galią. Naudojant naujausią MRF-6 versiją, dabar galima sujungti tris didelius išorinius įrenginius, kurių kiekvieno galia siekia 204 kW

Dėl šių patobulinimų MRF-6 sistemos tampa tvirtesnės ir universalesnės, todėl atsiranda galimybė įgyvendinti didesnius ir sudėtingesnius oro kondicionavimo ir vėsinimo projektus.

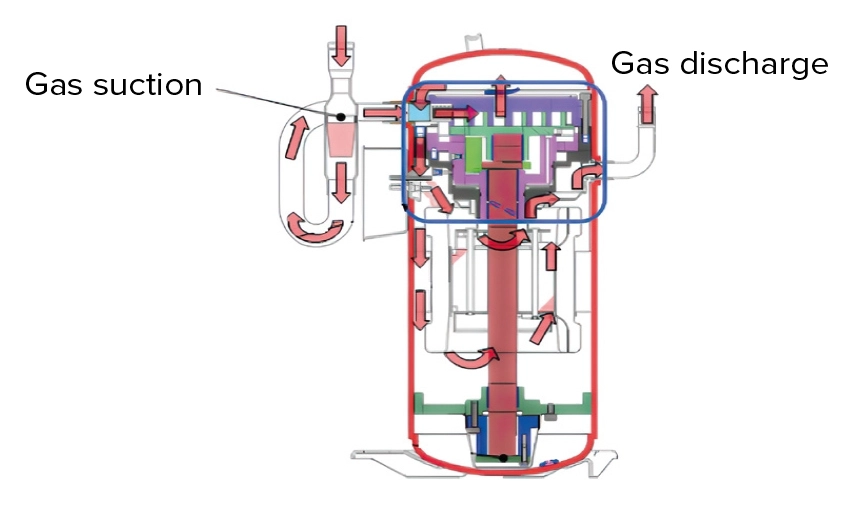

Kompresorių technologijos

Naujojoje MRF serijoje naudojami pažangūs spiraliniai kompresoriai su dviem papildomais išleidimo vožtuvais. Nauja konstrukcija leidžia optimaliai kontroliuoti slėgį kompresoriaus viduje. Dėl šio patobulinimo gerokai pagerėjo darbo stabilumas esant dideliam ir mažam sukimosi greičiui. Pasiektas ir žemas išleidimo slėgio pulsacijų lygis. Patobulinti eksploataciniai parametrai pailgina kompresoriaus tarnavimo laiką ir sumažina visų sistemų energijos sąnaudas

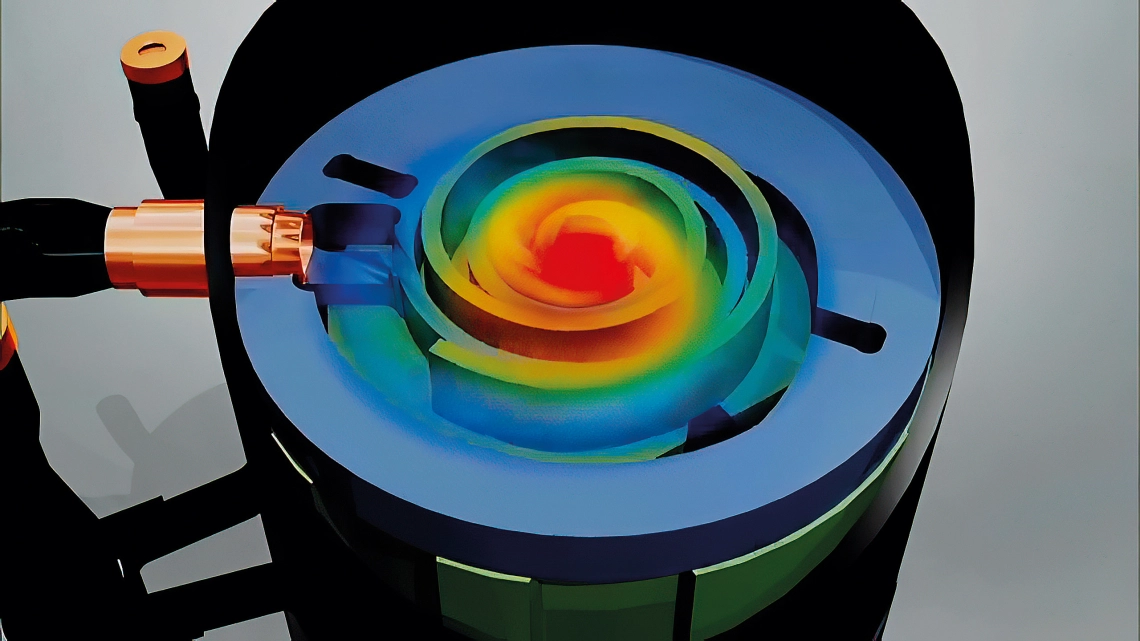

Išleidimo vožtuvo technologija. Išleisdama perteklinį suspaudimą suspaudimo proceso metu, ši technologija sumažina suspaudimo nuostolius, kad pagerėtų kompresoriaus našumas ir efektyvumas dirbant suspaudimo srityje.
Didelio efektyvumo alyvos tepimo technologija. Alyvos tiekimo sistema sukurta taip, kad naudojant slėgio skirtumo tiekimo technologiją būtų užtikrintas guolio alyvos plėvelės efektyvumas visomis darbo sąlygomis, įskaitant mažą darbinį greitį.

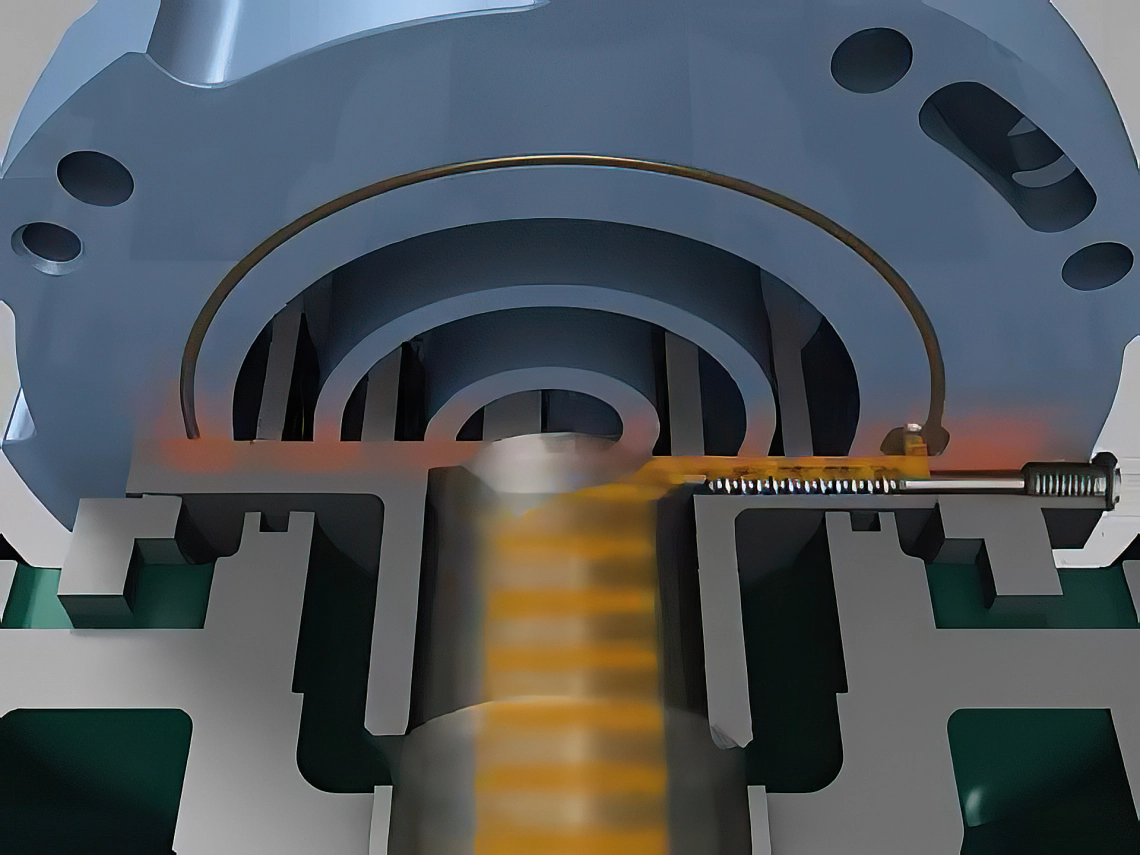

Rėmo atitikimo mechanizmo technologija. Šis mechanizmas sukurtas taip, kad judančios dalys veiktų esant tikslioms traukos jėgoms (naudojant dvi vidurines slėgio kameras kiekvienos dalies jėgai subalansuoti), todėl padidėja kompresoriaus patikimumas, nes jis neribotą laiką gali veikti esant aukštesnei, iki 65 °C, kondensavimo temperatūrai, taip pat padidėja kompresoriaus našumas esant mažesnėms energijos sąnaudoms, nes iki minimumo sumažinami trinties nuostoliai.
Mažos vibracijos technologija. Vibracija sumažinama subalansuojant besisukančias mechaninių ir rotoriaus sistemų dalis, kurių veikimo greitis svyruoja nuo mažo iki didelio, dėl to gaunama smulkesnė vibracija ir mažesnis triukšmas.
Asimetrinė spiralės technologija. Spiralinė dalis sukurta taip, kad sumažintų nuotėkio nuostolius esant mažam šaltnešio srautui įsiurbimo pusėje ir nuotėkio nuostolius esant mažam suspaudimo laipsniui, todėl šaltnešio išleidimo srautas yra stabilesnis.
Ovalioji spiralės technologija. Ovalinė spiralės technologija (Mitsubishi patentas), leidžianti pasiekti didesnį eigos tūrį ir našumą to paties dydžio įrenginyje, nes tipinė spiralės forma paverčiama ovalu.

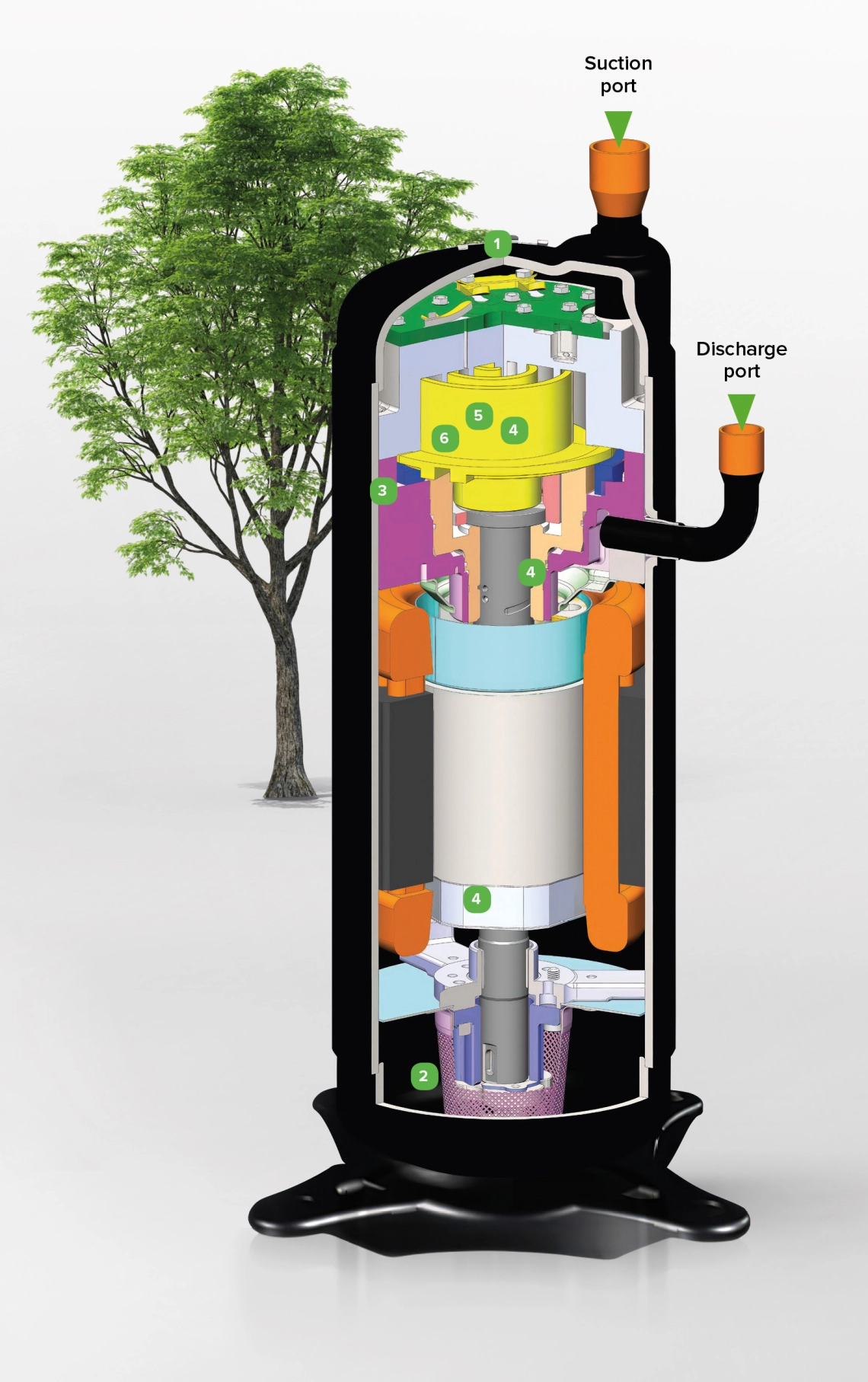

Asymmetric Scroll Technology

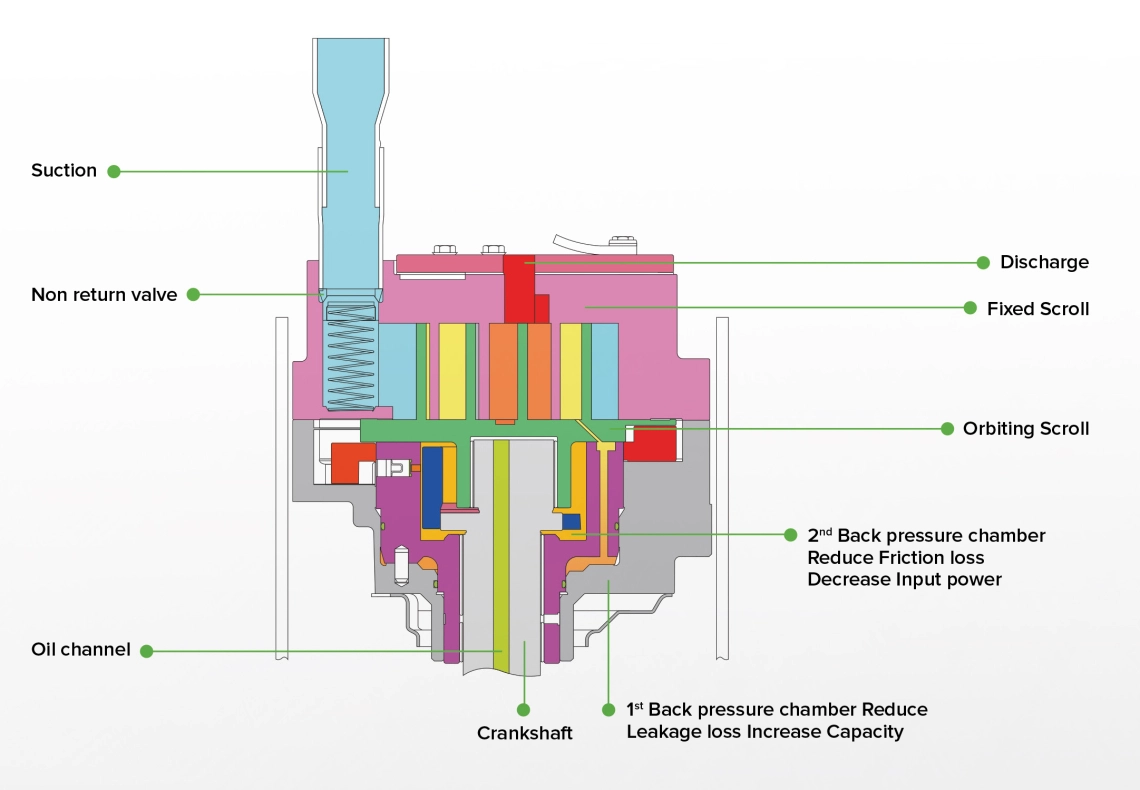

Oval Scroll Technology

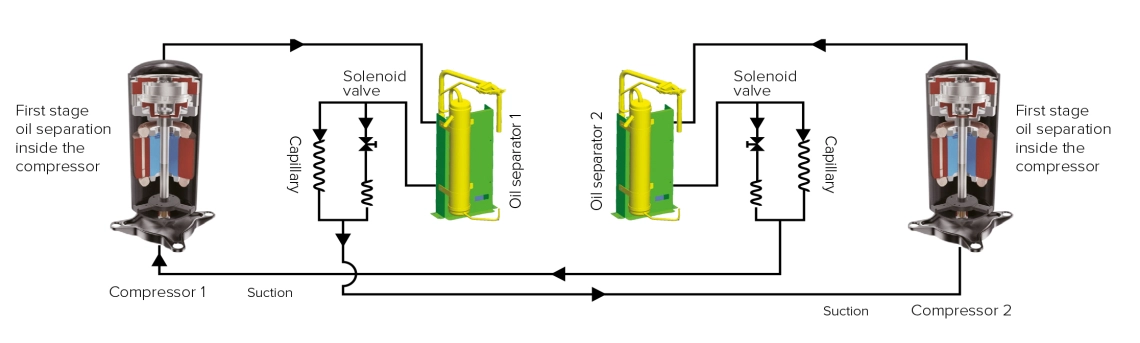

Alyvos grąžinimo efektyvumas

Jei kompresorius veikia mažu dažniu, alyva grąžinama tik per kapiliarą. Jei kompresorius veikia dideliu dažniu, alyva grąžinama per kapiliarą ir elektromagnetinį vožtuvą. Alyvos kryžminio keitimo technologija atlieka alyvos lygio išlyginimą kelių kompresorių įrenginiuose.

Oil return efficiency

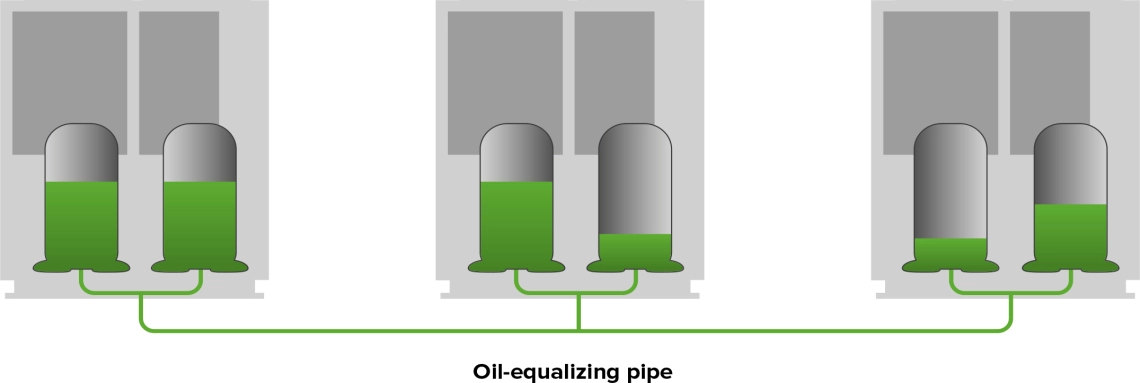

Alyvos lygio valdymas

Papildomas vamzdis naudojamas alyvos lygio išlyginimui tarp lauko agregatų kelių agregatų derinyje. Ši technologija užtikrina normalų alyvos lygį visų lauko įrenginių kompresoriuose.

Oil level control

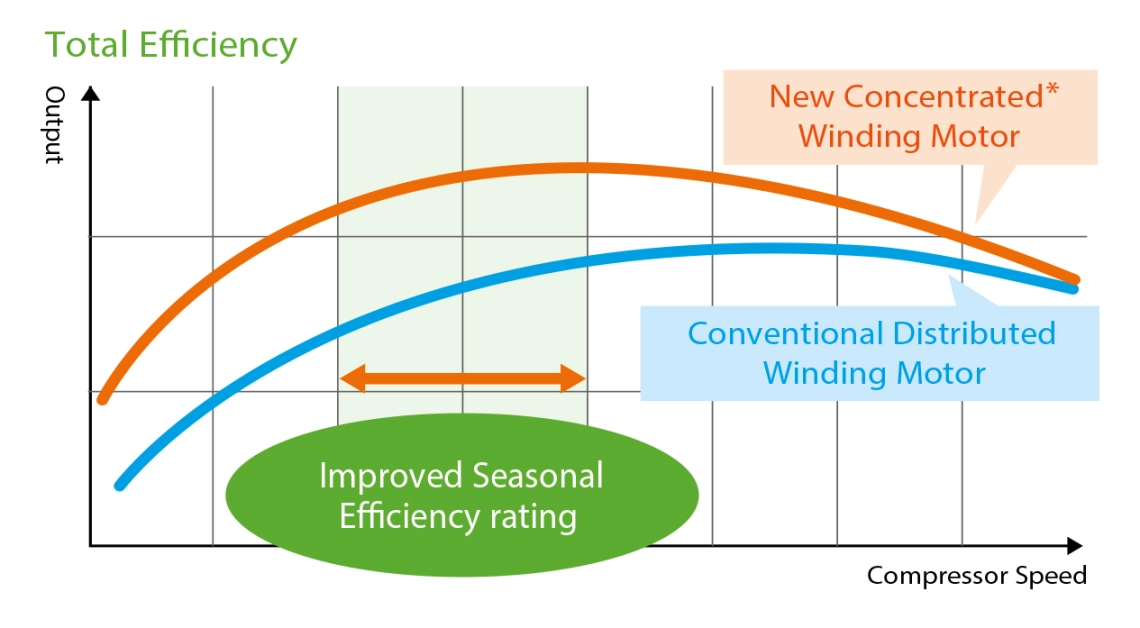

Koncentruotos apvijos variklis pasiekia "didelį našumą" ir "bendro efektyvumo padidėjimą"

Naujai sukurtas didelio našumo procesorius leidžia labai tiksliai optimizuoti kompresoriaus sūkių dažnį, todėl naudojamas koncentruotas apvijų variklis. Mūsų gaminys pasiekia didelį našumą ir geresnį energijos taupymo efektą, ypač pagerina sezoninio efektyvumo įvertinimą.

Concentrated winding motor

Išleidimo optimizavimas

Kompresoriaus viduje įdiegta nauja daugiaportė išleidimo sritis yra reikšmingas slėgio valdymo patobulinimas, užtikrinantis geresnį balansą ir optimizavimą. Dėl šios naujovės pastebimai pagerėjo našumas, ypač vidutinio dažnio diapazone, todėl sistemos metinis efektyvumas yra didesnis.

Discharge optimization

Discharge optimization_2

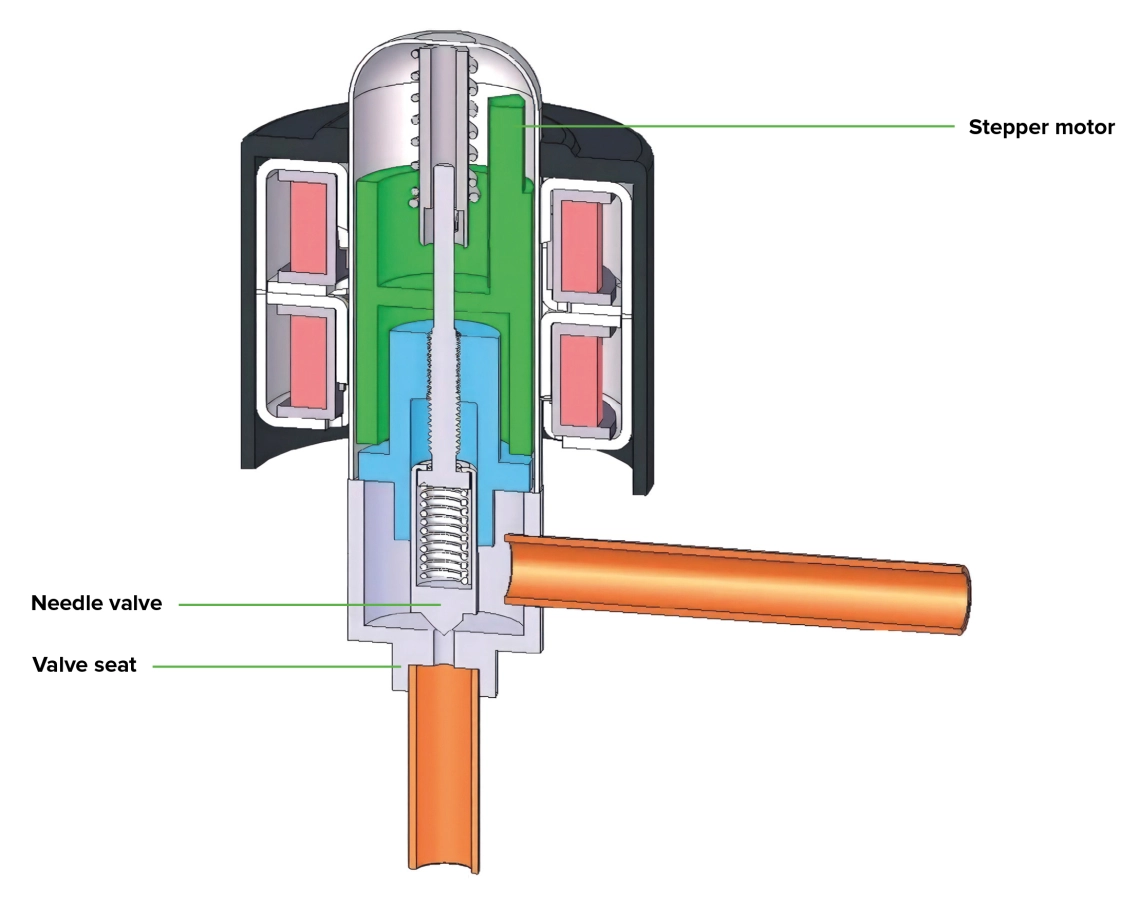

Elektroninio išsiplėtimo vožtuvo valdymo technologija

Elektroniniai išsiplėtimo vožtuvai nustatyti visiems ODU ir IDU Siekiant užtikrinti veiksmingą šaldymo agento paskirstymą tarp ODU ir IDU, pasiekti vienodą efektą ir komfortą skirtingose patalpose.

technology

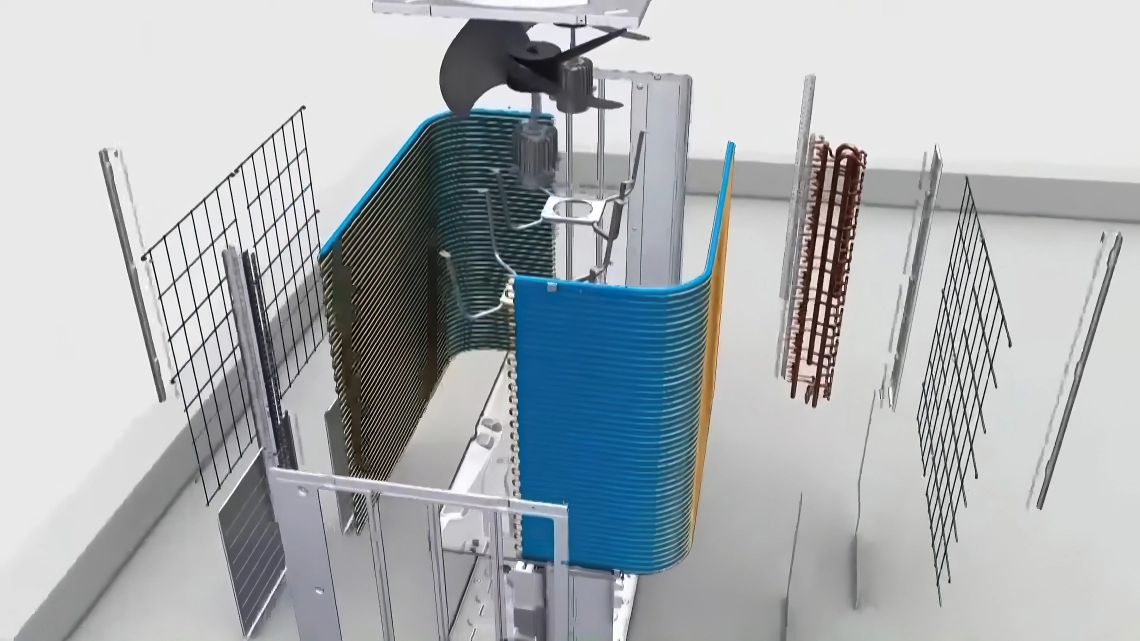

sekcinio šilumokaičio konstrukcija

Sekcinis šilumokaitis gali reguliuoti savo našumą priklausomai nuo esamos apkrovos. Tokia konstrukcija leidžia veikti esant mažoms apkrovoms (kai veikia tik 1-2 vidiniai įrenginiai, pvz.)

Sectional heat exchanger design

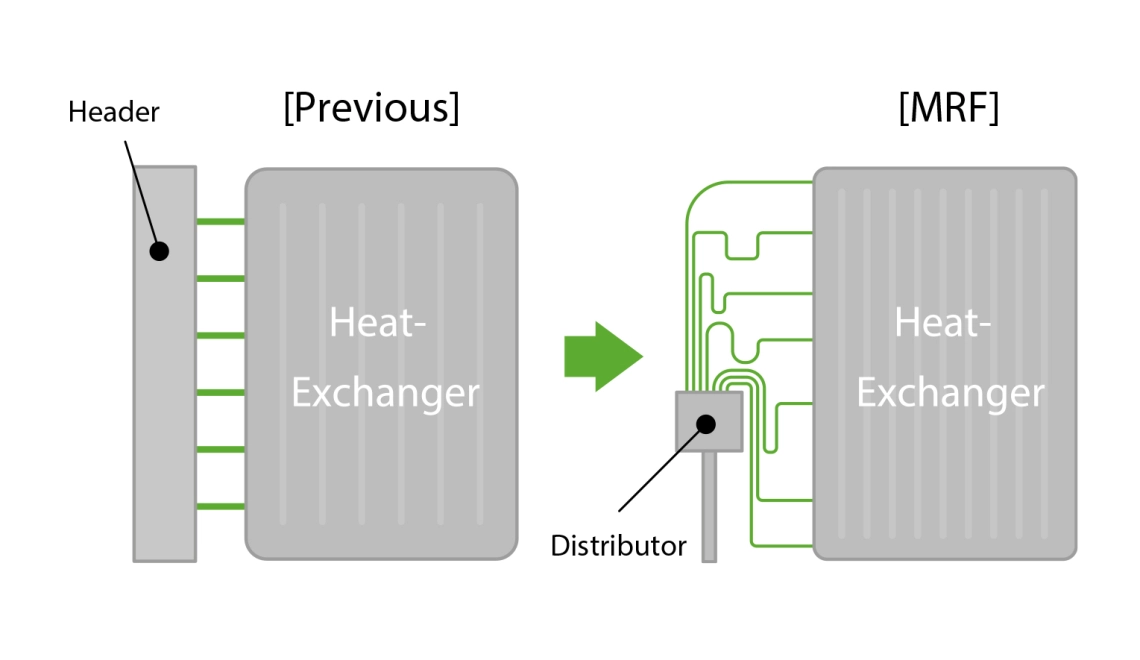

Patobulintas šilumokaitis

Pakeitus vamzdynų išdėstymą nuo kolektoriaus iki šilumokaičio, pagerėjo šaltnešio paskirstymo srautas ir pasiektas didžiausias energijos vartojimo efektyvumas. Šilumokaityje
pagerintas šaldymo agento paskirstymas ir padidintas efektyvumas. Be to, išsiplėtus šilumokaičio efektyviajam šilumos perdavimo plotui, padidėjo energijos vartojimo efektyvumas.

Improved Heat-exchanger

Improved

Didelis patikimumas

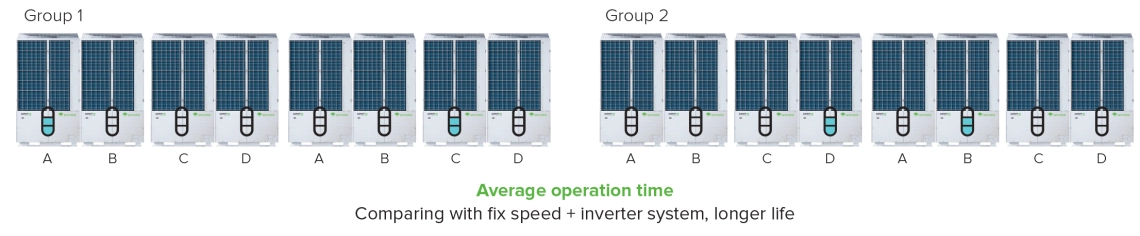

Perdirbimo operacija
Perdirbimo operacija, ilgesnis kompresoriaus tarnavimo laikas

High reliability

Galimi keli režimai, atitinkantys skirtingų naudotojų poreikius

Veikimo režimas: vėsinimo prioritetas, šildymo prioritetas, tik vėsinimas, tik šildymas ir VIP prioritetas.

Tylos režimas: galimas septynių padėčių tylos režimas (nakties tylos režimas ir šešių padėčių tylos režimas).

Statinio slėgio režimas: jokio statinio slėgio režimas, mažo statinio slėgio režimas, vidutinio statinio slėgio režimas ir didelio statinio slėgio režimas.

Dviguba kompresoriaus apsauga

Remdamiesi pagrindiniu dujų išleidimo jutikliu, MOV 6 kompresoriaus apačioje pridėkite alyvos temperatūros jutiklį.
Pagrindinės alyvos temperatūros jutiklio funkcijos

Valdo karterio šildytuvo įjungimą ir išjungimą, apsaugo kompresorių nuo skysčio smūgio
Nustatyti, ar eksploatuojant kompresorių į jį patenka skystas šaldymo agentas
Alyvos perkaitimo prevencija
Aukšto slėgio jutiklis kiekvienam kompresoriui, todėl moduliui su
2 kompresoriais, yra 2 aukšto slėgio jutikliai ir 1 žemo slėgio jutiklis

Apsauga nuo perkūnijos

Gnybtų bloke yra viršįtampių ribotuvas, kad būtų išvengta aukštos įtampos pikų.

Thunder protection

Techninės charakteristikos

T1 3PH/380~400 V/50 (60) Hz

Vienas modulis: 8/10/12/14/16 AG

Specifikacijos			Vienetai	MOV6-08X1EW1AD	MOV6-10X1EW1AD	MOV6-12X1EW1AD	MOV6-14X1EW1AD	MOV6-16X1EW1AD
				/	/	/	/	/
Kombinuotas modelis				/	/	/	/	/
				/	/	/	/	/
	Talpos diapazonas		Hp	8	10	12	14	16
Talpa	Aušinimas		kW	25.2	28	33.5	40	45
	šildymas		kW	27.3	31.5	37.5	45	50
	Maitinimo šaltinis		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Vardinė įėjimo galia	kW	5.79	7.00	8.59	10.26	11.90
	Aušinimas	Maksimali įvesties galia	kW	14.02	14.38	14.73	16.91	22.68
		Vardinė srovė	A	9.57	11.56	14.19	16.94	19.66
Elektriniai parametrai		Maksimali srovė	A	23.09	23.68	25.1	28.4	36.8
		Nominalioji įėjimo galia	kW	6.00	7.08	8.72	10.71	12.05
	Šildymas	Maksimali įvesties galia	kW	12.72	13.23	13.68	15.60	17.20
		Nominali srovė	А	9.91	11.69	14.40	17.69	19.90
		Maksimali srovė	А	20.95	21.79	22.1	25.2	27.88
	EER			4.35	4.00	3.90	3.90	3.78
	COP			4.55	4.45	4.30	4.20	4.15
	SEER			7.13	6.95	6.84	6.48	5.99
	SCOP			5.15	5.08	4.98	4.73	4.16
	Oro srauto aušinimas ir (arba) šildymas		m³/h	15000/13200	15000/13200	15000/:13200	15000/13200	15600/14400
Našumas	Garso slėgio lygis		dB(A)	57	57	59	59.5	61
	Garso galios lygis		dB(A)	73	73	75	76	77

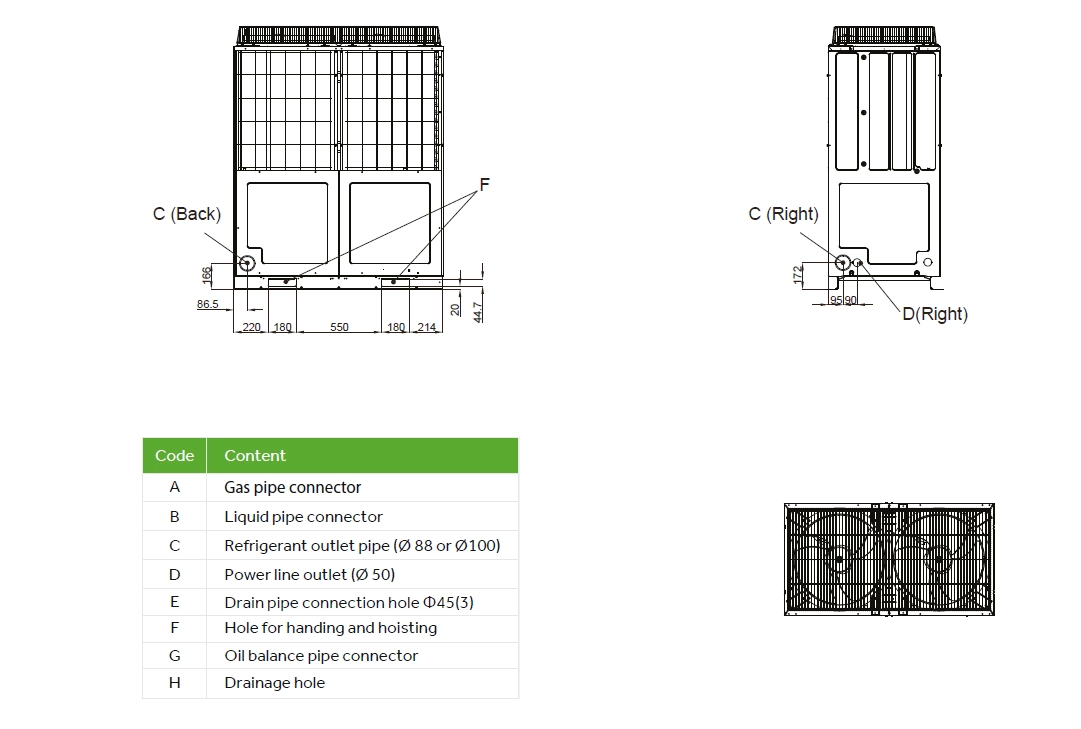

	Išoriniai matmenys (Š/D/V)		mm	1350×720×1690	1350×720×1690	1350×720×1690	1350×720×1690	1350×720×1690
	Gabenimo matmenys (plotis/plotis/aukštis)		mm	1450×826×1885	1450×826×1885	1450×826×1885	1450×826×1885	1450×826×1885
	Grynasis/siuntimo svoris		kg	269/305	269/305	269/305	275/311	323/359
	Kompresoriaus tipas			DC INV. SCROLL
	Kompresoriaus prekės ženklas			MITSUBISHІ ELECTRIC
	Kompresoriaus kiekis			1INV
	Šaldymo skysčio tipas			R410A
	Šaldymo skysčio įkrova		kg	9.7	9.7	9.7	10	10
	Šaldymo skysčio vamzdis		mm	9.52	9.52	12.7	12.7	12.7
Įrengimas	Šaltnešio dujų vamzdis		mm	19.05	22.22	25.4	25.4	28.58
	Alyvos išlyginimo vamzdis		mm	9.52	9.52	9.52	9.52	9.52
	Maksimalus bendras vamzdžio ilgis		m	1000	1000	1000	1000	1000
	Didžiausias vamzdžio ilgis (Ekvivalentas/faktinis)		m	190/165	190/165	190/165	190/165	190/165
	Didžiausias kritimas tarp I.U.&O.U. (O.U. aukštyn/žemyn⁾¹		m	90/110	90/110	90/110	90/110	90/110
	Standartinis kritimas tarp I.U.&O.^U2		m	50/40	50/40	50/40	50/40	50/40
	Didžiausias kritimas tarp I.^U3		m	30	30	30	30	30
	Standartinis kritimas tarp I.^U4		m	18	18	18	18	18
	Išorinis statinis slėgis		Pa	82	82	82	82	82
Ryšio santykis	Prijungiamo vidinio įrenginio santykis		%	50-160	50-160	50-160	50-160	50-160
	Didžiausias vidinių įrenginių skaičius			18	20	24	29	33
Darbo temp.	Aušinimas (DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Šildymas(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)	(-23...21)

Specifikacijos			Vienetai	MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
				/	/	/	/
Kombinuotas modelis				/	/	/	/
				/	/	/	/
	Talpos diapazonas		Hp	18	20	22	24
Talpa	Aušinimas		kW	50.4	56	61.5	68
	šildymas		kW	56.5	63	69	73
	Maitinimo šaltinis		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Vardinė įėjimo galia	kW	13.62	15.56	17.57	19.71
	Aušinimas	Maksimali įvesties galia	kW	22.10	25.19	30.56	37.47
		Vardinė srovė	A	22.50	25.69	29.02	32.55
Elektriniai parametrai		Maksimali srovė	A	36.15	41.1	49.65	60.45
		Nominalioji įėjimo galia	kW	13.95	15.95	18.16	19.47
	Šildymas	Maksimali įvesties galia	kW	22.68	25.19	27.72	28.62
		Vardinė srovė	А	23.04	26.34	29.99	32.15
		Maksimali srovė	А	37.8	42	46.05	47.4
	EER			3.70	3.60	3.50	3.45
	COP			4.05	3.95	3.80	3.75
	SEER			6.13	6.00	5.88	5.69
	SCOP			4.27	4.19	3.99	3.87
	Oro srautas		m³/h	16200/15000	16200/15000	16200/15000	16200/15000
Našumas	Garso slėgio lygis		dB(A)	62	62	62	63
	Garso galios lygis		dB(A)	79	79	79	80
	Išoriniai matmenys (Š/D/V)		mm	1350×720×2048	1350×720×2048	1350×720×2048	1350×720×2048
	Gabenimo matmenys (plotis/plotis/aukštis)		mm	1450×826×2225	1450×826×2225	1450×826×2225	1450×826×2225
	Grynasis/siuntimo svoris		kg	354/400	354/400	380/426	380/426
	Kompresoriaus tipas			DC INV. SCROLL
	Kompresoriaus prekės ženklas			MITSUBISHІ ELECTRIC
	Kompresoriaus kiekis			2INV
	Šaldymo skysčio tipas			R410A
	Šaldymo skysčio įkrova		kg	10	10	10	10
	Šaldymo skysčio vamzdis		mm	15.88	15.88	15.88	15.88
Įrengimas	Šaltnešio dujų vamzdis		mm	28.58	28.58	28.58	28.58
	Alyvos išlyginimo vamzdis		mm	9.52	9.52	9.52	9.52
	Maksimalus bendras vamzdžio ilgis		m	1000	1000	1000	1000
	Didžiausias vamzdžio ilgis (Ekvivalentas/faktinis)		m	190/165	190/165	190/165	190/165
	Didžiausias kritimas tarp I.U.&O.U. (O.U. aukštyn/žemyn⁾¹		m	90/110	90/110	90/110	90/110
	Standartinis kritimas tarp I.U.&O.^U2		m	50/40	50/40	50/40	50/40
	Didžiausias kritimas tarp I.^U3		m	30	30	30	30
	Standartinis kritimas tarp I.^U4		m	18	18	18	18
	Išorinis statinis slėgis		Pa	82	82	82	82
Prijungimo santykis	Prijungiamo vidinio įrenginio santykis		%	50-160	50-160	50-160	50-160
	Didžiausias vidinių įrenginių skaičius			37	41	45	49
Darbo temp.	Aušinimas (DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Šildymas(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

Kombinuotas modulis: 26-48 AG
(2 moduliai)

T1 3PH/380~400V/50(60)Hz

Specifikacijos			Vienetai		MOV6-28X1EW1AD	MOV6-30X1EW1AD	MOV6-32X1EW1AD
				MOV6-12X1EW1AD	MOV6-14X1EW1AD	MOV6-14X1EW1AD	MOV6-14X1EW1AD
Kombinuotas modelis				MOV6-14X1EW1AD	MOV6-14X1EW1AD	MOV6-16X1EW1AD	MOV6-18X1EW1AD
				/	/	/	/
	Talpos diapazonas		Hp	26	28	30	32
Talpa	Aušinimas		kW	73.5	80	85	90.4
	šildymas		kW	82.5	90	95	101.5
	Maitinimo šaltinis		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Vardinė įėjimo galia	kW	18.85	20.51	22.16	23.88
	Aušinimas	Maksimali įvesties galia	kW	31.64	33.81	39.59	39.00
		Vardinė srovė	A	31.12	33.88	36.60	39.43
Elektriniai parametrai		Maksimali srovė	A	53.5	56.8	65.2	64.55
		Vardinė įėjimo galia	kW	19.44	21.43	22.76	24.66
	Šildymas	Maksimali įvesties galia	kW	29.28	31.20	32.80	38.28
		Nominali srovė	А	32.10	35.39	37.59	40.73
		Maksimali srovė	А	47.3	50.4	53.08	63
	EER			3.90	3.90	3.84	3.79
	COP			4.24	4.20	4.17	4.12
	SEER			6.63	6.48	6.21	6.29
	SCOP			4.84	4.73	4.41	4.46
	Oro srautas		m³/h	30000/26400	30000/26400	30600/27600	31200/28200
Našumas	Garso slėgio lygis		dB(A)	62	62.5	63	64
	Garso galios lygis		dB(A)	79	80	80	81
	Išoriniai matmenys (Š/D/V)		mm	1350×720×1690+ 1350×720×1690	(1350×720×1690)*2	1350×720×1690+ 1350×720×1690	1350×720×1690+ 1350×720×2048
	Gabenimo matmenys (plotis/plotis/aukštis)		mm	1450×826×1885+ 1450×826×1885	(1450×826×1885)*2	1450×826×1885+ 1450×826×1885	1450×826×1885+ 1450×826×2225
	Grynasis/siuntimo svoris		kg	269/305+275/311	275/311+275/311	275/311+323/359	275/311+354/400
	Kompresoriaus tipas			DC INV. SCROLL
	Kompresoriaus prekės ženklas			MITSUBISHІ ELECTRIC
	Kompresoriaus kiekis			1INV+1INV	1INV*2	1INV+2INV	1INV+2INV
	Šaldymo skysčio tipas			R410A
	Šaldymo skysčio įkrova		kg	19.7	10	10	10
	Šaldymo skysčio vamzdis		mm	19.05	19.05	19.05	19.05
Įrengimas	Šaltnešio dujų vamzdis		mm	31.8	31.8	31.8	31.8
	Alyvos išlyginimo vamzdis		mm	9.52	9.52	9.52	9.52
	Maksimalus bendras vamzdžio ilgis		m	1000	1000	1000	1000
	Didžiausias vamzdžio ilgis (Ekvivalentas/faktinis)		m	190/165	190/165	190/165	190/165
	Didžiausias kritimas tarp I.U.&O.U. (O.U. aukštyn/žemyn⁾¹		m	90/110	90/110	90/110	90/110
	Standartinis kritimas tarp I.U.&O.^U2		m	50/40	50/40	50/40	50/40
	Didžiausias kritimas tarp I.^U3		m	30	30	30	30
	Standartinis kritimas tarp I.^U4		m	18	18	18	18
	Išorinis statinis slėgis		Pa	82	82	82	82
Prijungimo santykis	Prijungiamo vidinio įrenginio santykis		%	50-160	50-160	50-160	50-160
	Didžiausias vidinių įrenginių skaičius			53	58	62	64
Darbo temp.	Aušinimas (DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Šildymas(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

Specifikacijos			Vienetai	MOV6-34X1EW1AD	MOV6-36X1EW1AD	MOV6-38X1EW1AD	MOV6-40X1EW1AD
				MOV6-16X1EW1AD	MOV6-16X1EW1AD	MOV6-18X1EW1AD	MOV6-20X1EW1AD
Kombinuotas modelis				MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
				/	/	/	/
	Talpos diapazonas		Hp	34	36	38	40
Talpa	Aušinimas		kW	95.4	101	106.4	112
	šildymas		kW	106.5	113	119.5	126
	Maitinimo šaltinis		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Vardinė įėjimo galia	kW	25.53	27.46	29.18	31.11
	Aušinimas	Maksimali įvesties galia	kW	44.78	47.87	47.28	50.37
		Vardinė srovė	A	42.16	45.35	48.19	51.38
Elektriniai parametrai		Maksimali srovė	A	72.95	77.9	77.25	82.2
		Nominalioji įėjimo galia	kW	26.00	28.00	29.90	31.90
	Šildymas	Maksimali įvesties galia	kW	39.88	42.39	47.87	50.37
		Vardinė srovė	А	42.94	46.24	49.38	52.68
		Maksimali srovė	А	65.68	69.88	79.8	84
	EER			3.74	3.68	3.65	3.60
	COP			4.10	4.04	4.00	3.95
	SEER			6.07	6.01	6.08	6.00
	SCOP			4.21	4.17	4.23	4.19
	Oro srautas		m³/h	31800/29400	31800/29400	32400/30000	32400/30000
Našumas	Garso slėgio lygis (H)		dB(A)	64.5	64.5	65	65
	Garso galios lygis (H)		dB(A)	82	82	83	83
	Išoriniai matmenys (Š/D/V)		mm	1350×720×1690+ 1350×720×2048	1350×720×1690+ 1350×720×2048	1350×720×2048+ 1350×720×2048	(1350×720×2048)*2
	Gabenimo matmenys (plotis/plotis/aukštis)		mm	1450×826×1885+ 1450×826×2225	1450×826×1885+ 1450×826×2225	1450×826×2225+ 1450×826×2225	(1450×826×2225)*2
	Grynasis/siuntimo svoris		kg	323/359+354/400	323/359+354/400	354/400+354/400	354/400+354/400
	Kompresoriaus tipas			DC INV. SCROLL
	Kompresoriaus prekės ženklas			MITSUBISHІ ELECTRIC
	Kompresoriaus kiekis			2INV+2INV	2INV+2INV	2INV+2INV	2INV*2
	Šaldymo skysčio tipas			R410A
	Šaldymo skysčio įkrova		kg	20	20	20	20
	Šaldymo skysčio vamzdis		mm	19.05	19.05	19.05	19.05
Įrengimas	Šaltnešio dujų vamzdis		mm	38.1	38.1	38.1	38.1
	Alyvos išlyginimo vamzdis		mm	9.52	9.52	9.52	9.52
	Maksimalus bendras vamzdžio ilgis		m	1000	1000	1000	1000
	Didžiausias vamzdžio ilgis (Ekvivalentas/faktinis)		m	190/165	190/165	190/165	190/165
	Didžiausias kritimas tarp I.U.&O.U. (O.U. aukštyn/žemyn⁾¹		m	90/110	90/110	90/110	90/110
	Standartinis kritimas tarp I.U.&O.^U2		m	50/40	50/40	50/40	50/40
	Didžiausias kritimas tarp I.^U3		m	30	30	30	30
	Standartinis kritimas tarp I.^U4		m	18	18	18	18
	Išorinis statinis slėgis		Pa	82	82	82	82
Prijungimo santykis	Prijungiamo vidinio įrenginio santykis		%	50-160	50-160	50-160	50-160
	Didžiausias vidinių įrenginių skaičius			37	41	45	49
Darbo temp.	Aušinimas (DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Šildymas(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

Specifikacijos			Vienetai	MOV6-42X1EW1AD	MOV6-44X1EW1AD	MOV6-46X1EW1AD	MOV6-48X1EW1AD
				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
Kombinuotas modelis				MOV6-22X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD
				/	/	/	/
	Talpos diapazonas		Hp	42	44	46	48
Talpa	Aušinimas		kW	117.5	124	129.5	136
	šildymas		kW	132	136	142	146
	Maitinimo šaltinis		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Vardinė įėjimo galia	kW	33.13	35.27	37.28	39.42
	Aušinimas	Maksimali įvesties galia	kW	55.75	62.66	68.03	74.94
		Nominali srovė	A	54.71	58.24	61.57	65.10
Elektriniai parametrai		Maksimali srovė	A	90.75	101.55	110.1	120.9
		Nominalioji įėjimo galia	kW	34.11	35.42	37.62	38.93
	Šildymas	Maksimali įvesties galia	kW	52.91	53.81	56.34	57.24
		Vardinė srovė	А	56.33	58.49	62.14	64.30
		Maksimali srovė	А	88.05	89.4	93.45	94.8
	EER			3.55	3.52	3.47	3.45
	COP			3.87	3.84	3.77	3.75
	SEER			5.96	5.84	5.80	5.69
	SCOP			4.08	4.01	3.93	3.87
	Oro srautas		m³/h	32400/30000	32400/30000	32400/30000	32400/30000
Našumas	Garso slėgio lygis		dB(A)	65	65.5	65.5	66
	Garso galios lygis		dB(A)	83	83	83	84
	Išoriniai matmenys (plotis/plotis/aukštis)		mm	1350×720×2048+ 1350×720×2048	1350×720×2048+ 1350×720×2048	1350×720×2048+ 1350×720×2048	(1350×720×2048)*2
	Gabenimo matmenys (Š/D/V)		mm	1450×826×2225+ 1450×826×2225	1450×826×2225+ 1450×826×2225	1450×826×2225+ 1450×826×2225	(1450×826×2225)*2
	Grynasis/siuntimo svoris		kg	354/400+380/426	354/400+380/426	380/426+380/426	380/426+380/426
	Kompresoriaus tipas			DC INV. SCROLL
	Kompresoriaus prekės ženklas			MITSUBISHІ ELECTRIC
	Kompresoriaus kiekis			2INV+2INV	2INV+2INV	2INV+2INV	2INV*2
	Šaldymo skysčio tipas			R410A
	Šaldymo skysčio įkrova		kg	20	20	20	20
	Šaldymo skysčio vamzdis		mm	19.05	19.05	19.05	19.05
Įrengimas	Šaltnešio dujų vamzdis		mm	38.1	38.1	38.1	38.1
	Alyvos išlyginimo vamzdis		mm	9.52	9.52	9.52	9.52
	Maksimalus bendras vamzdžio ilgis		m	1000	1000	1000	1000
	Didžiausias vamzdžio ilgis (Ekvivalentas/faktinis)		m	190/165	190/165	190/165	190/165
	Didžiausias kritimas tarp I.U.&O.U. (O.U. aukštyn/žemyn⁾¹		m	90/110	90/110	90/110	90/110
	Standartinis kritimas tarp I.U.&O.^U2		m	50/40	50/40	50/40	50/40
	Didžiausias kritimas tarp I.^U3		m	30	30	30	30
	Standartinis kritimas tarp I.^U4		m	18	18	18	18
	Išorinis statinis slėgis		Pa	82	82	82	82
Prijungimo santykis	Prijungiamo vidinio įrenginio santykis		%	50-160	50-160	50-160	50-160
	Didžiausias vidinių įrenginių skaičius			64	64	64	64
Darbinė temp.	Aušinimas (DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Šildymas(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

Kombinuotas modulis: 50-72 AG
(3 moduliai)

T1 3PH/380~400 V/50 (60) Hz

Specifikacijos			Vienetai	MOV6-50X1EW1AD	MOV6-52X1EW1AD	MOV6-54X1EW1AD	MOV6-56X1EW1AD
				MOV6-14X1EW1AD	MOV6-16X1EW1AD	MOV6-16X1EW1AD	MOV6-16X1EW1AD
Kombinuotas modelis				MOV6-18X1EW1AD	MOV6-16X1EW1AD	MOV6-18X1EW1AD	MOV6-20X1EW1AD
				MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
	Talpos diapazonas		Hp	50	52	54	56
Talpa	Aušinimas		kW	140.8	146	151.4	157
	šildymas		kW	158	163	169.5	176
	Maitinimo šaltinis		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Vardinė įėjimo galia	kW	37.50	39.37	41.08	43.02
	Aušinimas	Maksimali įvesties galia	kW	61.10	70.55	69.96	73.05
		Vardinė srovė	A	61.93	65.01	67.85	71.04
Elektriniai parametrai		Maksimali srovė	A	100.7	114.7	114.05	119
		Nominalioji įėjimo galia	kW	38.62	40.05	41.95	43.95
	Šildymas	Maksimali įvesties galia	kW	60.96	59.59	65.07	67.57
		Vardinė srovė	А	63.77	66.14	69.28	72.58
		Maksimali srovė	А	100.8	97.76	107.68	111.88
	EER			3.75	3.71	3.69	3.65
	COP			4.09	4.07	4.04	4.00
	SEER			6.36	6.12	6.05	6.01
	SCOP			4.39	4.17	4.20	4.18
	Oro srautas		m³/h	47400/43800	47400/43800	48000/44400	48000/44400
Našumas	Garso slėgio lygis		dB(A)	66	66	66.5	66.5
	Garso galios lygis		dB(A)	84	84	85	85
	Išoriniai matmenys (Š/D/V)		mm	1350×720×1690+ (1350×720×2048)*2	(1350×720×1690)*2+ 1350×720×2048	1350×720×1690+1350×720× 2048+1350×720×2048	1350×720×1690+ (1350×720×2048)*2
	Gabenimo matmenys (plotis/plotis/aukštis)		mm	1450×826×1885+ (1450×826×2225)*2	1450×826×1885)*2+ 1450×826×2225	1450×826×1885+1450×826× 2225+1450×826×2225	1450×826×1885+ (1450×826×2225)*2
	Grynasis/siuntimo svoris		kg	275/311+354/400+354/400	323/359+354/400+354/400	323/359+354/400+354/400	323/359+354/400+354/400
	Kompresoriaus tipas			NUOLATINĖS SROVĖS INV. SCROLL
	Kompresoriaus prekės ženklas			MITSUBISHІ ELECTRIC
	Kompresoriaus kiekis			1INV+2INV*2	2INV*2+2INV	2INV+2INV+2INV+2INV	2INV+2INV*2
	Šaldymo skysčio tipas			R410A
	Šaldymo skysčio įkrova		kg	30	30	30	30
	Šaldymo skysčio vamzdis		mm	19.05	19.05	19.05	19.05
Įrengimas	Šaltnešio dujų vamzdis		mm	38.1	38.1	38.1	41.3
	Alyvos išlyginimo vamzdis		mm	9.52	9.52	9.52	9.52
	Maksimalus bendras vamzdžio ilgis		m	1000	1000	1000	1000
	Didžiausias vamzdžio ilgis (Ekvivalentas/faktinis)		m	190/165	190/165	190/165	190/165
	Didžiausias kritimas tarp I.U.&O.U. (O.U. aukštyn/žemyn⁾¹		m	90/110	90/110	90/110	90/110
	Standartinis kritimas tarp I.U.&O.^U2		m	50/40	50/40	50/40	50/40
	Didžiausias kritimas tarp I.^U3		m	30	30	30	30
	Standartinis kritimas tarp I.^U4		m	18	18	18	18
	Išorinis statinis slėgis		Pa	82	82	82	82
Prijungimo santykis	Prijungiamo vidinio įrenginio santykis		%	50-160	50-160	50-160	50-160
	Didžiausias vidinių įrenginių skaičius			64	64	64	64
Darbinė temp.	Aušinimas (DB)		°C	(-5...50)	(-5...50)	(-5..50)	(-5...50)
	Šildymas(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23..21)

Specifikacijos			Vienetai	MOV6-58X1EW1AD	MOV6-60X1EW1AD	MOV6-62X1EW1AD	MOV6-64X1EW1AD
				MOV6-18X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
Kombinuotas modelis				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-20X1EW1AD
				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
	Talpos diapazonas		Hp	58	60	62	64
Talpa	Aušinimas		kW	162.4	168	173.5	180
	šildymas		kW	182.5	189	195	199
	Maitinimo šaltinis		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Vardinė įėjimo galia	kW	44.73	46.67	48.68	50.82
	Aušinimas	Maksimali įvesties galia	kW	72.47	75.56	80.93	87.84
		Vardinė srovė	A	73.88	77.07	80.40	83.93
Elektriniai parametrai		Maksimali srovė	A	118.35	123.3	131.85	142.65
		Nominalioji įėjimo galia	kW	45.85	47.85	50.06	51.37
	Šildymas	Maksimali įvesties galia	kW	73.05	75.56	78.09	78.99
		Vardinė srovė	А	75.72	79.02	82.67	84.83
		Didžiausia srovė	А	121.8	126	130.05	131.4
	EER			3.63	3.60	3.56	3.54
	COP			3.98	3.95	3.90	3.87
	SEER			6.06	6.00	5.98	5.90
	SCOP			4.27	4.19	4.12	4.07
	Oro srautas		m³/h	48600/45000	48600/45000	48600/45000	48600/45000
Našumas	Garso slėgio lygis		dB(A)	67	67	67	67
	Garso galios lygis		dB(A)	85	85	85	85
	Išoriniai matmenys (Š/D/V)		mm	1350×720×2048+ (1350×720×2048)*2	(1350×720×2048)*3	(1350×720×2048)*2+ 1350×720×2048	(1350×720×2048)*2+ 1350×720×2048
	Gabenimo matmenys (plotis/plotis/aukštis)		mm	1450×826×2225+ (1450×826×2225)*2	(1450×826×2225)*3	(1450×826×2225)*2+ (450×826×2225	(1450×826×2225)*2+ 1450×826×2225
	Grynasis/siuntimo svoris		kg	354/400+354/400+380/426	354/400+354/400+380/426	354/400+354/400+380/426	354/400+354/400+380/426
	Kompresoriaus tipas			NUOLATINĖS SROVĖS INV. SCROLL
	Kompresoriaus prekės ženklas			MITSUBISHІ ELECTRIC
	Kompresoriaus kiekis			2INV+2INV*2	2INV*3	2INV*2+2INV	2INV*2+2INV
	Šaldymo skysčio tipas			R410A
	Šaldymo skysčio įkrova		kg	30	30	30	30
	Šaldymo skysčio vamzdis		mm	19.05	19.05	19.05	19.05
Įrengimas	Šaltnešio dujų vamzdis		mm	41.3	41.3	41.3	41.3
	Alyvos išlyginimo vamzdis		mm	9.52	9.52	9.52	9.52
	Maksimalus bendras vamzdžio ilgis		m	1000	1000	1000	1000
	Didžiausias vamzdžio ilgis (Ekvivalentas/faktinis)		m	190/165	190/165	190/165	190/165
	Didžiausias kritimas tarp I.U.&O.U. (O.U. aukštyn/žemyn⁾¹		m	90/110	90/110	90/110	90/110
	Standartinis kritimas tarp I.U.&O.^U2		m	50/40	50/40	50/40	50/40
	Didžiausias kritimas tarp I.^U3		m	30	30	30	30
	Standartinis kritimas tarp I.^U4		m	18	18	18	18
	Išorinis statinis slėgis		Pa	82	82	82	82
Prijungimo santykis	Prijungiamo vidinio įrenginio santykis		%	50-160	50-160	50-160	50-160
	Didžiausias vidinių įrenginių skaičius			64	64	64	64
Darbinė temp.	Aušinimas (DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Šildymas(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

Specifikacijos			Vienetai	MOV6-66X1EW1AD	MOV6-68X1EW1AD	MOV6-70X1EW1AD	MOV6-72X1EW1AD
				MOV6-20X1EW1AD	MOV6-20X1EW1AD	MOV6-22X1EW1AD	MOV6-24X1EW1AD
Kombinuotas modelis				MOV6-22X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD
				MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD	MOV6-24X1EW1AD
	Talpos diapazonas		Hp	66	68	70	72
Talpa	Aušinimas		kW	185.5	192	197.5	204
	šildymas		kW	205	209	215	219
	Maitinimo šaltinis		Ph/V/Hz	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60	3/380-400/50/60
		Vardinė įėjimo galia	kW	52.84	54.98	56.99	59.13
	Aušinimas	Maksimali įvesties galia	kW	93.22	100.13	105.50	112.41
		Vardinė srovė	A	87.26	90.79	94.12	97.65
Elektriniai parametrai		Maksimali srovė	A	151.2	162	170.55	181.35
		Nominalioji įėjimo galia	kW	53.57	54.88	57.09	58.40
	Šildymas	Maksimali įvesties galia	kW	81.53	82.43	84.96	85.86
		Vardinė srovė	А	88.48	90.64	94.29	96.45
		Maksimali srovė	А	135.45	136.8	140.85	142.2
	EER			3.51	3.49	3.47	3.45
	COP			3.83	3.81	3.77	3.75
	SEER			5.86	5.79	5.77	5.69
	SCOP			4.00	3.96	3.91	3.87
	Oro srautas		m³/h	48600/45000	48600/45000	48600/45000	48600/45000
Našumas	Garso slėgio lygis		dB(A)	67	67.5	67.5	68
	Garso galios lygis		dB(A)	86	86	86	86
	Išoriniai matmenys (Š/D/V)		mm	1350×720×2048+1350×720× 2048+1350×720×2048	1350×720×2048+ (1350×720×2048)*2	1350×720×2048+ (1350×720×2048)*2	(1350×720×2048)*3
	Gabenimo matmenys (plotis/plotis/aukštis)		mm	1450×826×2225+1450× 826×2225+1450×826×2225	1450×826×2225+ (1450×826×2225)*2	1450×826×2225+ (1450×826×2225)*2	(1450×826×2225)*3
	Grynasis/siuntimo svoris		kg	354/400+380/426+380/426	354/400+380/426+380/426	380/426+380/426+380/426	380/426+380/426+380/426
	Kompresoriaus tipas			NUOLATINĖS SROVĖS INV. SCROLL
	Kompresoriaus prekės ženklas			MITSUBISHІ ELECTRIC
	Kompresoriaus kiekis			2INV+2INV+2INV+2INV	2INV+2INV*2	2INV+2INV*2	2INV*3
	Šaldymo skysčio tipas			R410A
	Šaldymo skysčio įkrova		kg	30	30	30	30
	Šaldymo skysčio vamzdis		mm	22.22	22.22	22.22	22.22
Įrengimas	Šaltnešio dujų vamzdis		mm	44.5	44.5	44.5	44.5
	Alyvos išlyginimo vamzdelis		mm	9.52	9.52	9.52	9.52
	Maksimalus bendras vamzdžio ilgis		m	1000	1000	1000	1000
	Didžiausias vamzdžio ilgis (Ekvivalentas/faktinis)		m	190/165	190/165	190/165	190/165
	Didžiausias kritimas tarp I.U.&O.U. (O.U. aukštyn/žemyn⁾¹		m	90/110	90/110	90/110	90/110
	Standartinis kritimas tarp I.U.&O.^U2		m	50/40	50/40	50/40	50/40
	Didžiausias kritimas tarp I.^U3		m	30	30	30	30
	Standartinis kritimas tarp I.^U4		m	18	18	18	18
	Išorinis statinis slėgis		Pa	82	82	82	82
Prijungimo santykis	Prijungiamo vidinio įrenginio santykis		%	50-160	50-160	50-160	50-160
	Didžiausias vidinių įrenginių skaičius			64	64	64	64
Darbinė temp.	Aušinimas (DB)		°C	(-5...50)	(-5...50)	(-5...50)	(-5...50)
	Šildymas(WB)		°C	(-23...21)	(-23...21)	(-23...21)	(-23...21)

1. Maitinimas išbandytas pagal standartą EN14511.
2. Galimybės nurodytos tokiomis sąlygomis:
Vėsinimas: vidaus temperatūra 27 °C DB / 19 °C WB, lauko temp. 35 °C DB, 7,5 m ilgio jungiamasis vamzdynas, 0 aukščių skirtumas.

Šildymas: patalpos temperatūra 20 °C DB lauko temp. 7 °C / 6 °C WB, jungiamųjų vamzdynų ilgis - 7,5 m, aukščių skirtumas - 0
3. Laikantis mūsų naujovių diegimo politikos, kai kurios specifikacijos gali būti keičiamos be išankstinio įspėjimo.

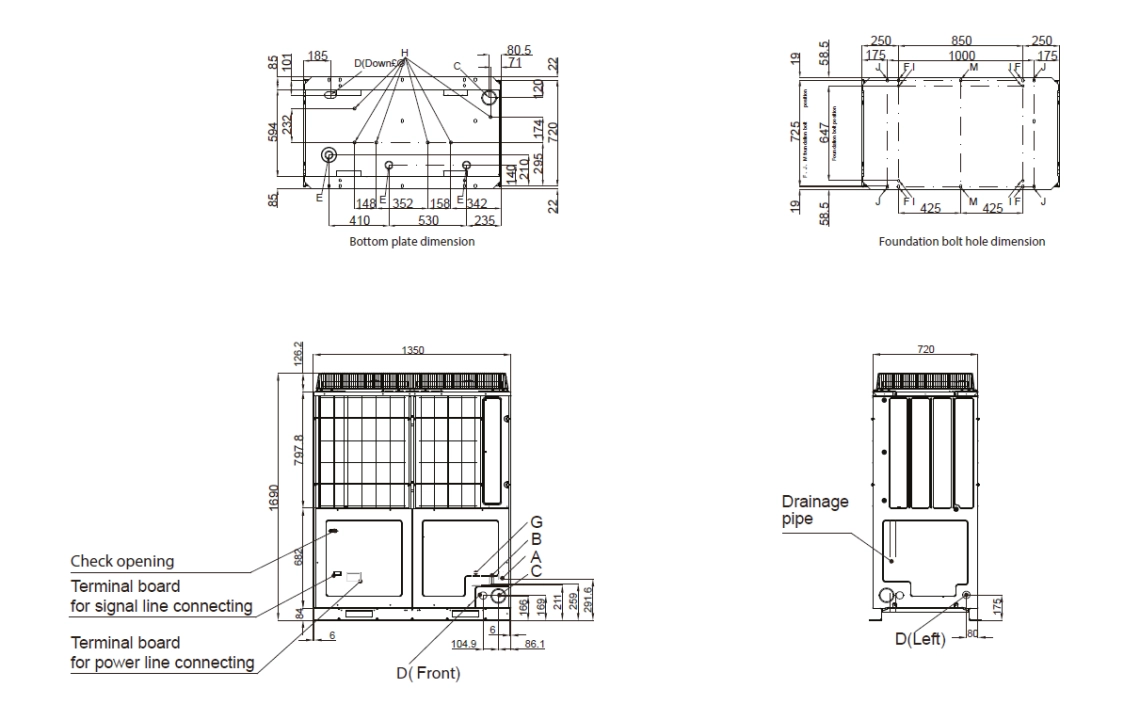

Matmenys

MOV6-8X1EW2AD MOV6-10X1EW2AD MOV6-12X1EW1AD MOV6-14X1EW1AD MOV6-16X1EW1AD MOV6-16X1EW1AD

dimensions

Matmenys

dimensions_1

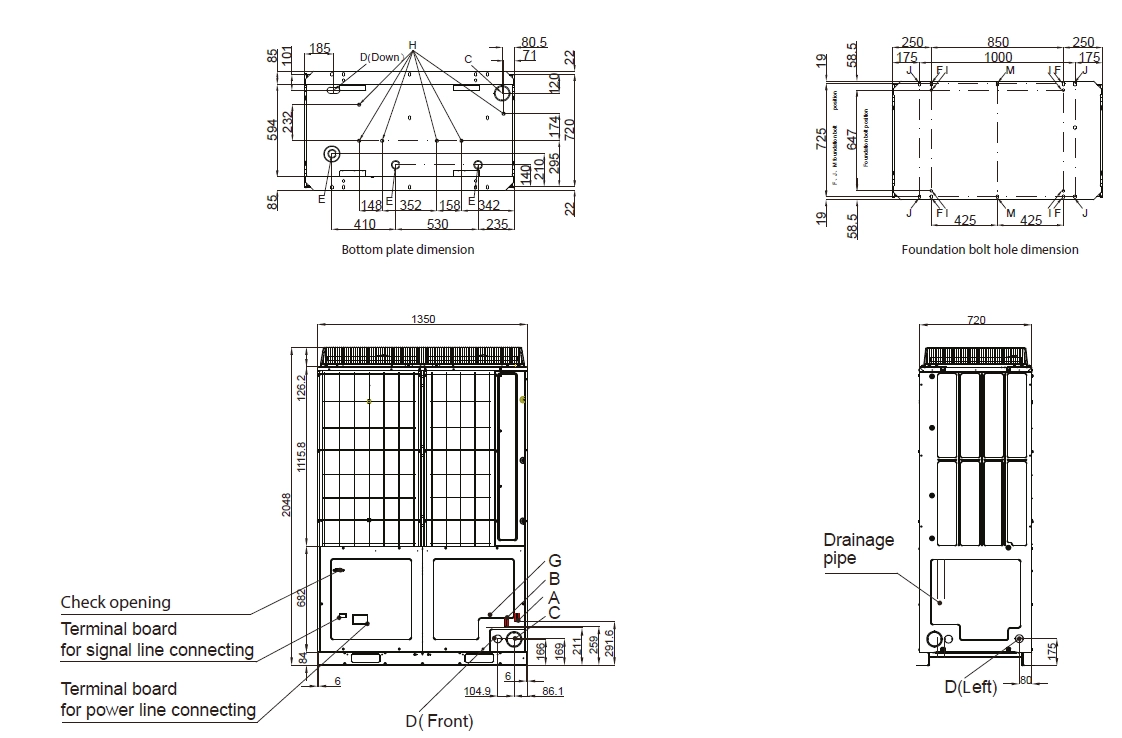

Matmenys

MOV6-18X1EW1AD MOV6-20X1EW1AD MOV6-22X1EW1AD MOV6-24X1EW1AD

dimensions_2

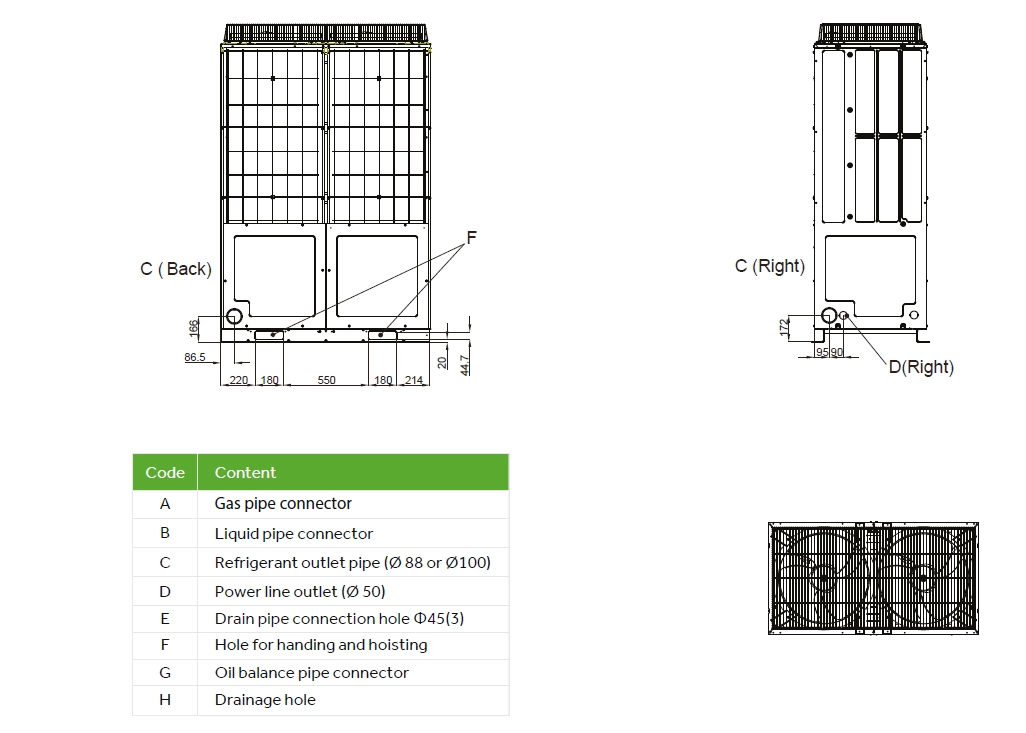

Matmenys

dimensions_3

Pastaba: kai montuojamas oro kanalas, oro kanalo vidus yra stačiakampis: ilgis × plotis ≥ 1300 mm × 660 mm

MRF 6

Kompresorių technologijos

Elektroninio išsiplėtimo vožtuvo valdymo technologija

Didelis patikimumas

Matmenys

Matmenys

Matmenys

Matmenys

Norite pirkti arba turite klausimų?
