MWU serijos vandens aušintuvai
"Mycond" siūlomi ekologiški vandeniu aušinami MWU serijos aušintuvai tinka įrenginiams, kuriuose įrengimo plotas yra nedidelis arba lauko blokas turi būti įrengtas atokiau.

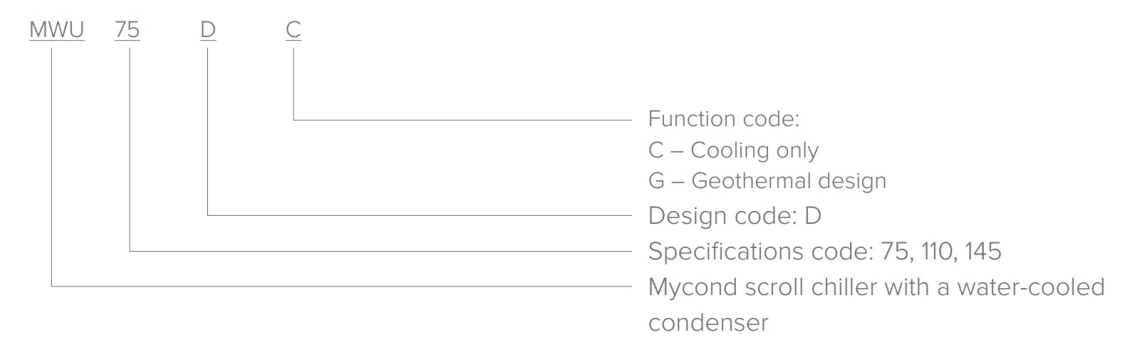

Pavadinimas

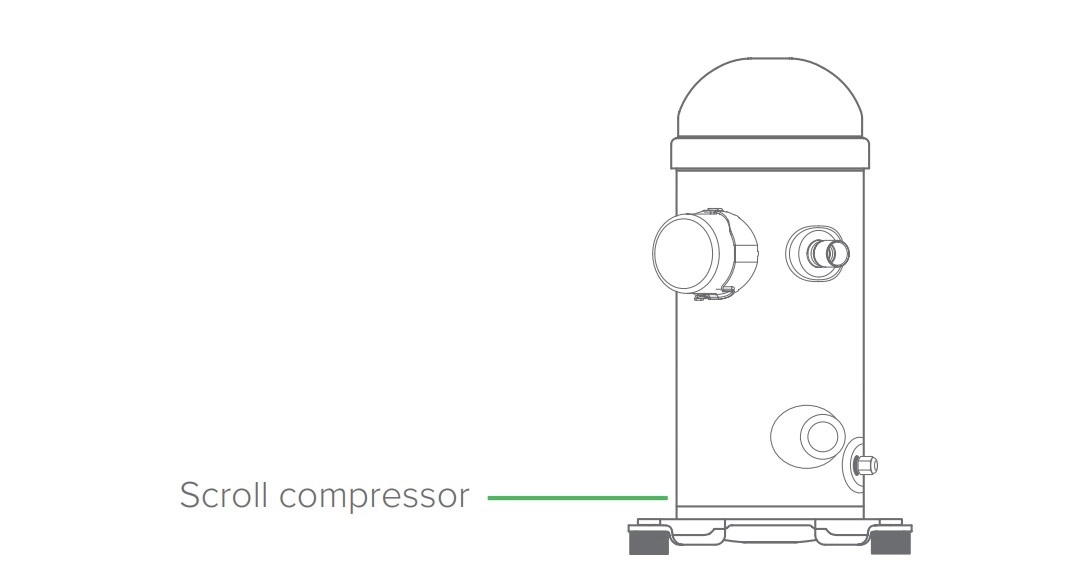

Kompresorius
Šiame įrenginyje naudojami didelio efektyvumo spiraliniai kompresoriai. Šio tipo kompresoriai pasižymi įspūdingu našumu, mažais trinties nuostoliais ir dideliu veikimo efektyvumu. Kiekviename moduliniame bloke įrengti du spiraliniai kompresoriai. Sujungus kelis modulius į vieną sistemą, galima valdyti našumą keliais etapais, todėl, esant dalinei apkrovai, bus efektyviau naudojama energija.
Kondensatorius ir garintuvas

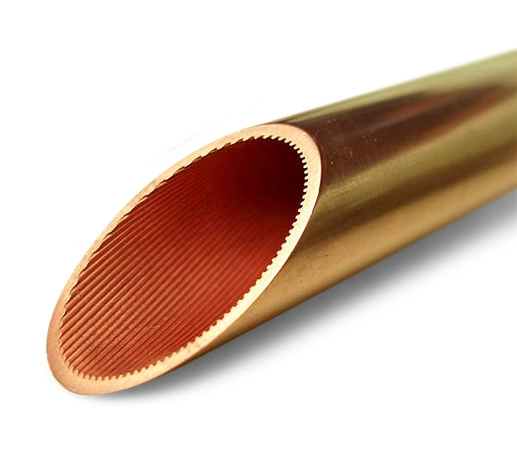

Įrenginyje naudojami didelio efektyvumo apvalkaliniai ir vamzdiniai šilumokaičiai, pagaminti iš varinių vamzdelių su grioveliais vidiniame paviršiuje, o tai reiškia efektyvesnį šilumos perdavimą dėl turbulentiškesnio šaldymo skysčio srauto. Padidėjęs paviršiaus plotas sumažina temperatūros kritimą vykstant šilumos mainams ir kartu pagerina EER. Apatinėje kondensatoriaus dalyje yra papildomo aušintuvo įtaisas, užtikrinantis geresnį skystojo šaldymo skysčio atvėsinimą. Siekiant užtikrinti saugumą ir patikimumą, šilumokaičiai griežtai išbandomi dėl defektų, taip pat išbandomi slėgio bandymais dėl nuotėkio.
Aušinimo priedai

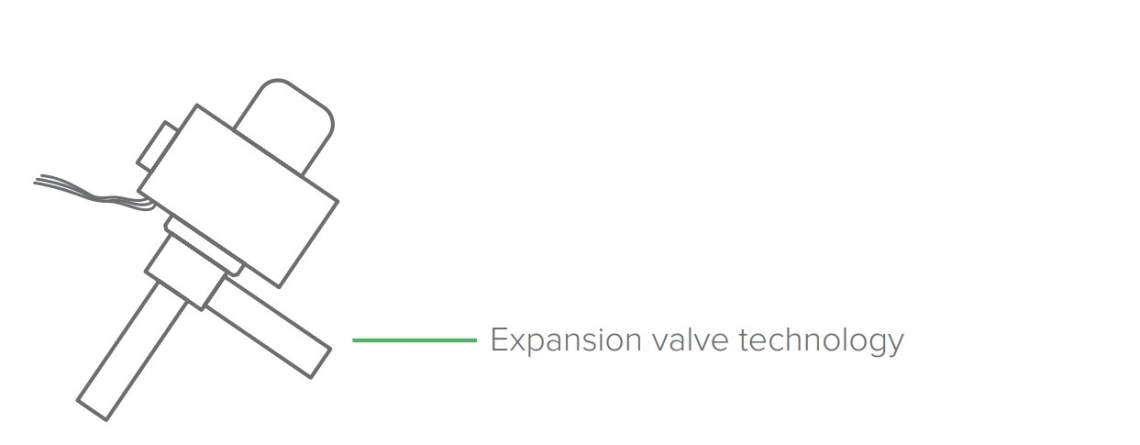

Elektroninį išsiplėtimo vožtuvą ir visus įrenginiuose naudojamus apsauginius valdiklius tiekia pasaulyje žinomi gamintojai, o tai reiškia patikrintą kokybę ir ilgalaikį stabilų veikimą.

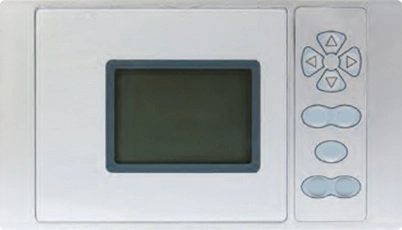

Pažangus valdymas
Įrenginys turi patogią sąsają, pritaikytą įvairiems valdymo poreikiams. Naudojant mikrokompiuteriu paremtą stebėseną, įrenginyje įgyvendinamos įvairios funkcijos, pavyzdžiui, temperatūros kontrolė, laiko nustatymas, duomenų įrašymas, būsenos rodymas, pavojaus signalo išvestis, temperatūros nustatymas ir grupės valdymas.

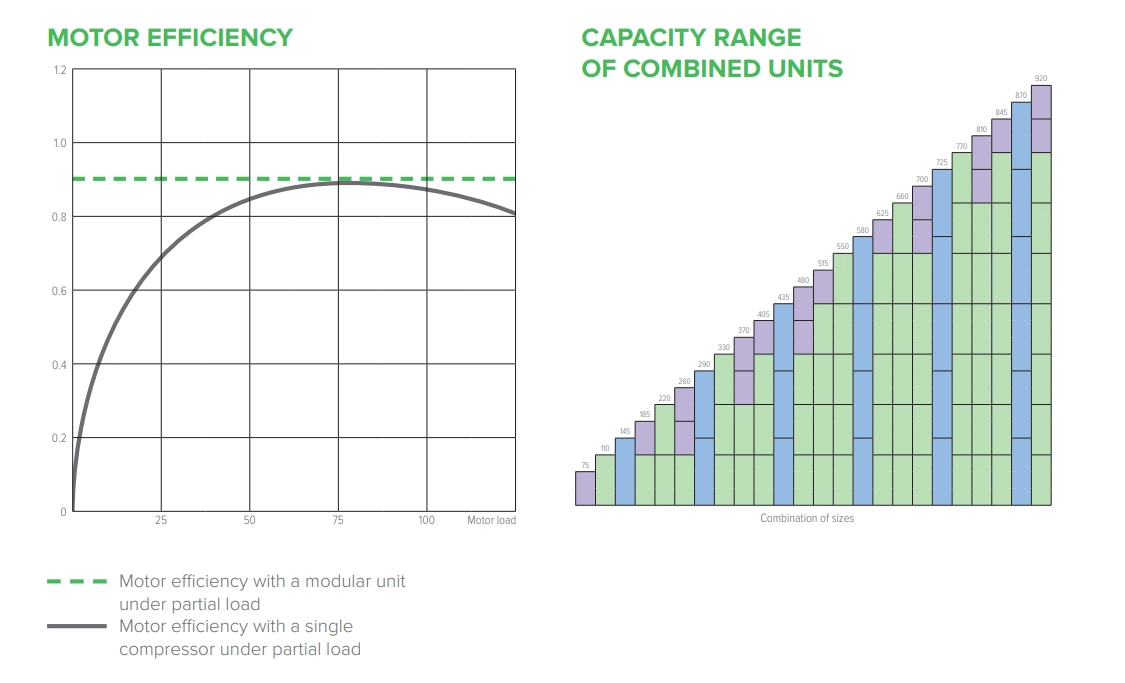

Modulinė konstrukcija, užtikrinanti didesnį energijos vartojimo efektyvumą
Kiekvienas atskiras modulis siūlo 2 pakopų našumo valdymą. Modulių derinys suteikia daugiau lankstumo valdant našumą. Išmanusis kompresoriaus balansavimas pagerina sistemos efektyvumą esant mažoms apkrovoms ir taupo energiją nepertraukiamam darbui. Vieno modulio gedimas neturi įtakos kitiems moduliams. Moduliai gali būti derinami įvairiais būdais ir valdomi nepriklausomai.
Daugybė apsaugos funkcijų
Stabilus oro kondicionieriaus veikimas labai svarbus pramoniniams ir komerciniams naudotojams. Ekologiškas vandeniu aušinamas "Mycond" spiralinis aušintuvas (šilumos siurblys) išlaikė ilgalaikius bandymus dar griežtesnėmis sąlygomis, nei reikalaujama pagal nacionalinį standartą. Bandymų rezultatai viršija nacionalinį standartą. Įrenginyje įrengta daugybė apsaugų, užtikrinančių normalų veikimą, ilgą tarnavimo laiką ir saugumą.
- Fazių sekos apsauga
- Kompresoriaus sustabdymo ir paleidimo apsauga
- Kompresoriaus apsauga nuo perkrovos
- Išleidimo temperatūros apsauga
- Aukšto ir žemo slėgio apsauga
- Apsauga nuo fazių praradimo
- Automatinė apsauga nuo užšalimo
- Automatinis kai kurių gedimų pavojaus signalas ir atstatymas
- Automatinis pakrovimas ir iškrovimas
- Galingas išorinis blokavimas
tik aušinimo įrenginio specifikacijos
| Specifikacijos | įrenginiai | mWU 075 DC | mWU 110 DC | mWU 145 DC |
| Aušinimo pajėgumas | kW | 74,4 | 112,2 | 146,3 |
|
Įvesties galia EER |
kW w/W |
14,9 5 |
22,4 5 |
29,2 5 |
| Kompresorių skaičius | 2 | 2 | 2 | |
| Našumo pakopos | % | 0/50/100 | 0/50/100 | 0/50/100 |
| Vandens vamzdžio skersmuo apvalkalo ir vamzdžio garintuve | DN 50 | DN 50 | DN 65 | |
| Vandens srauto greitis korpuso ir vamzdžio garintuve | m3/h | 12,8 | 19,3 | 25,2 |
| Vandens slėgio kritimas apvalkalo ir vamzdžių garintuve | kPa | 39 | 47 | 60 |
| Prijungimo būdas apvalkalo ir vamzdžio garintuve | Lankstus spaustukas | Lankstusis spaustukas | Lankstusis spaustukas | |
| Vandens vamzdžio skersmuo korpuso ir vamzdžio kondensatoriuje | DN 65 | DN 65 | DN 80 | |
| Vandens srauto greitis apvalkalo ir vamzdžio kondensatoriuje | m3/h | 16,0 | 24,1 | 31,5 |
| Vandens slėgio kritimas apvalkalo ir vamzdžių kondensatoriuje | kPa | 24 | 48 | 82 |
| Prijungimo būdas apvalkalo ir vamzdžio kondensatoriuje | Lankstus spaustukas | Lankstusis gnybtas | Lankstusis spaustukas | |
| Kompresoriaus tipas | Hermetiškas spiralinis kompresorius | Hermetiškas spiralinis kompresorius | Hermetiškas spiralinis kompresorius | |
| Paleidimo būdas | Tiesioginis paleidimas | Tiesioginis paleidimas | Tiesioginis paleidimas | |
| Maksimali darbinė srovė, А | 48 | 71,9 | 95,8 | |
| Matmenys, D x Š x V | mm | 1880×660×1380 | 1880×660×1490 | 1880×740×1590 |
| Šaldymo skysčio tipas | R410A | R410A | R410A | |
| Apskritimų skaičius | 2 | 2 | 2 | |
| Kontrolės metodas | Elektroninis išsiplėtimo vožtuvas (EXV) | Elektroninis išsiplėtimo vožtuvas (EXV) | Elektroninis išsiplėtimo vožtuvas (EXV) | |
| Šaltnešio užpildas | kg | 12 | 14,5 | 18 |
| Tepalas | POE | POE | POE | |
| Supakuotas svoris | kg | 470 | 520 | 630 |
| Darbinis svoris | kg | 500 | 555 | 670 |
Pastabos:
1. Įvado/išvado atšaldyto vandens temperatūra 12/7 °C; įvado/išvado aušinamojo vandens temperatūra 30/35 °C.
2. Maitinimo šaltinis: 380 V, 3 + N, 50 Hz; įtampos tolerancija: ±10 %.
3. Dėl kitų susijusių įrenginio parametrų kreipkitės į tiekėją.
4. Įrenginio specifikacijos gali būti keičiamos iš anksto nepranešus, siekiant jas patobulinti.
| Specifikacijos | Vienetai | MWU 075 DG | MWU 110 DG | MWU 145 DG |
| Aušinimo pajėgumas | kW | 75,6 | 113,4 | 149,2 |
| Šildymo galia | kW | 81,2 | 121,2 | 154,2 |
|
Įvesties galia vėsinimo režimu EER |
kW W/W |
13,7 5,52 |
20,5 5,53 |
27,1 5,5 |
|
Įvesties galia šildymo režimu COP |
kW W/W |
18,3 4,44 |
28,1 4,3 |
36 4,3 |
| Kompresorių skaičius | 2 | 2 | 2 | |
| Našumo pakopos | % | 0/50/100 | 0/50/100 | 0/50/100 |
| Vandens vamzdžių skersmenys šalto ir karšto vandens pusėse | DN 50 | DN 50 | DN 65 | |
| Vandens srauto greitis šalto ir karšto vandens pusėse | m3/h | 13 | 19,5 | 25,7 |
| Vandens slėgio kritimas šalto ir karšto vandens pusėse | kPa | 40 | 48 | 63 |
| Prijungimo būdas šalto ir karšto vandens pusėse | Lankstus spaustukas | Lankstus spaustukas | Lankstus spaustukas | |
| Vandentiekio vamzdžių skersmenys požeminio vandens kontūro pusėje | DN 65 | DN 65 | DN 80 | |
| Vandens srauto greitis požeminio vandens kontūro pusėje | m3/h | 16,3 | 24,4 | 32,1 |
| Vandens slėgio kritimas požeminio vandens kontūro pusėje | kPa | 25 | 50 | 87 |
| Prijungimo būdas požeminio vandens kontūro pusėje | Lankstus gnybtas | Lankstus spaustukas | Lankstus spaustukas | |
| Kompresoriaus tipas | Hermetiškas spiralinis kompresorius | Hermetiškas spiralinis kompresorius | Hermetiškas spiralinis kompresorius | |
| Paleidimo būdas | Tiesioginis paleidimas | Tiesioginis paleidimas | Tiesioginis paleidimas | |
| Maksimali darbinė srovė, А | 48 | 71,9 | 95,8 | |
| Matmenys, D x Š x V | mm | 1880×660×1380 | 1880×660×1490 | 1880×740×1590 |
| Šaldymo skysčio tipas | R410A | R410A | R410A | |
| Apskritimų skaičius | 2 | 2 | 2 | |
| Kontrolės metodas | Elektroninis išsiplėtimo vožtuvas (EXV) | Elektroninis išsiplėtimo vožtuvas (EXV) | Elektroninis išsiplėtimo vožtuvas (EXV) | |
| Šaltnešio užpildas | kg | 12 | 14,5 | 18 |
| Tepalas | POE | POE | POE | |
| Supakuotas svoris | kg | 470 | 520 | 630 |
| Darbinis svoris | kg | 500 | 555 | 670 |
Rekomenduojama glikolio tirpalo koncentracija:
| Išleidžiamojo vandens temperatūra, °C | Rekomenduojama masės dalis, % |
| 0 - 3 | 20 |
| -5 - 0 | 25 |
| -10 - -5 | 35 |
Pastabos:
1. Šie duomenys gauti esant vardinėms darbo sąlygoms:
Vėsinimo režimas: įleidimo/išleidimo atšaldyto vandens temperatūra 12/7 °C; įleidimo/išleidimo geoterminio vandens temperatūra 25/30 °C.
Šildymo režimas: išėjimo karšto vandens temperatūra 45 °C; įėjimo geoterminio vandens temperatūra 10 °C.
2. Jei išėjimo geoterminio vandens temperatūra yra žemesnė nei 3 °C, į vandenį įpilkite glikolio tirpalo. Išsamesnės informacijos rasite lentelėje "Rekomenduojama glikolio tirpalo koncentracija".
3. Maitinimo šaltinis: 380 V, 3 + N, 50 Hz; įtampos paklaida: ±10 %.
4. Dėl kitų susijusių įrenginio parametrų kreipkitės į tiekėją.
5. Įrenginio specifikacijos gali būti keičiamos iš anksto nepranešus, siekiant patobulinti įrenginį.
