Oro drėkintuvas MHDM-D serija

MHDM-D serijos drėkintuvai yra tik 260 mm aukščio, todėl juos galima montuoti ribotoje erdvėje už pakabinamų lubų. Šie elektrodiniai drėkintuvai montuojami kartu su oro kondicionavimo ir vėdinimo sistemomis, kad būtų galima kontroliuoti patalpų oro drėgmę. MHDM-D įrenginiai turi specialią jungtį, skirtą prijungti prie vėdinimo sistemos
Sausinimo pajėgumas: 1 ... 6 kg/h

Norite pirkti arba turite klausimų?
Oro drėkintuvas MHDM-D serija

MHDM serijos garų kanalų drėkintuvai

Šio tipo oro drėkintuvai verda vandenį, kad susidarytų karšti garai, kurie tiekiami į ventiliatoriaus sukurtą oro srautą. Karšti garai naikina bakterijas ir pelėsius. Tačiau jam veikiant galimas nudegimų pavojus.

MyCond MHDM-D drėkintuvo kamera

Parametrai:

  • MHDM serijos drėkintuvai naudojami su mažais įrenginiais, tokiais kaip ventiliatorių terminalai arba nedideli šviežio oro tiekimo įrenginiai, kur reikalingas nedidelis garų drėkintuvas. Jis ypač tinka montuoti po lubomis arba kitose vietose, kur naudojama pakabinama vėdinimo sistema
  • Kompaktiškas dizainas, tik 260 mm aukščio, leidžia įrengti ankštose erdvėse po lubomis
  • Drėkintuvą lengva pritvirtinti
  • Balioną galima lengvai pakeisti neišmontuojant drėkintuvo
  • Kelios saugos sistemos
  • Integruotas vamzdis, skirtas prijungti prie vėdinimo sistemos

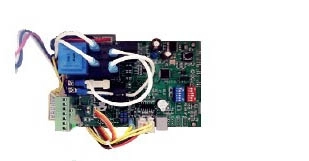

MyCond MHDM-D drėkintuvo valdymo plokštė

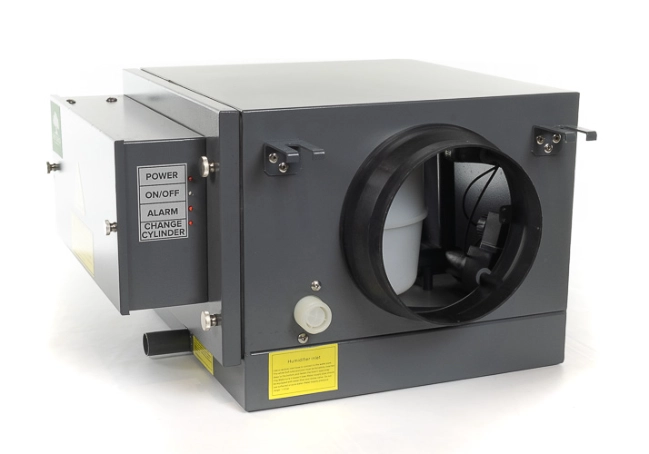

MyCond MHDM-D pramoninis kanalinis drėkintuvas

Taikymo sritys:

  • Kompiuterių patalpos
  • Namų ūkių oro kondicionavimo sistemos
  • Laboratorijos
  • Chirurgijos kabinetai
  • Elektronikos gamyklos
  • Ligoninės
  • Privatūs namai
  • Viešbučiai
  • Biurai

Santykinės drėgmės įtaka žmogaus sveikatai

Sterlingas ir Arundelas 1986 m. atliktame pagrindiniame tyrime įrodė, kad optimalios sąlygos žmonių sveikatai yra 40-60 % santykinė oro drėgmė esant normaliai patalpų temperatūrai.
ŠVOK specialistai iki šiol remiasi šiuo tyrimu kaip pagrindiniu šaltiniu, nustatydami Amerikos šildymo, šaldymo ir oro kondicionavimo inžinierių draugijos (American Society of Heating, Refrigeration and Air Conditioning Engineers, ASHRAE) nustatytus sveikos aplinkos standartus.
Visų pirma, 40-60 % santykinės oro drėgmės palaikymas apsaugo nuo odos ir akių, nosies gleivinės ir kt. išsausėjimo. Be to, šiame santykinės drėgmės diapazone sumažėja aplinkoje esančių virusų, bakterijų ir alergenų poveikis, kaip matome toliau pateiktoje diagramoje.

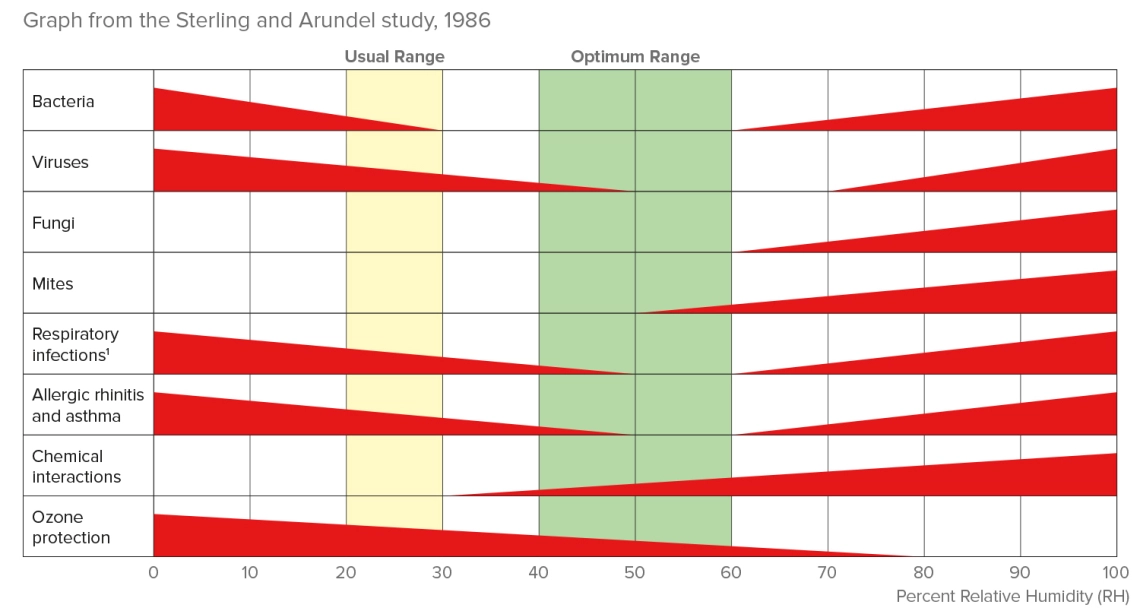

Optimalus santykinės drėgmės intervalas sveikai aplinkai užtikrinti

MyCond MHDM-D mikroklimato drėgmės valdymas

Sveikatos apsauga

Palaikant sveiką drėgmės lygį namuose, biuruose, ligoninėse, klinikose ir kitose sveikatos priežiūros įstaigose, sumažės virusų plitimas. Tai sukurs papildomą darbuotojų ir pacientų apsaugą COVID-19 pandemijos metu.
Labai svarbu palaikyti santykinės drėgmės lygį 40...60 % intervale, kad

  • Sumažinti daugumos virusų aktyvumą
  • Apsaugoti natūralius organizmo barjerus nuo išsausėjimo
  • Užtikrinti savaiminį kvėpavimo takų apsivalymą ir padėti mūsų įgimtai antivirusinei apsaugai

MyCond MHDM-D palaiko optimalias sąlygas mokslo įstaigose

Close-up of the MHDM-D series air humidifier emphasizing its high-efficiency operation.

Garų kanalų drėkintuvo naudojimo ypatybės

  • Sujungimas su centrine vandens tiekimo sistema
  • Aukštos temperatūros garai sunaikina daugumą mikrobų, bakterijų ir pelėsių rūšių
  • Visiškai automatizuotas veikimas nedalyvaujant naudotojui
  • Automatinis vandens atnaujinimas, siekiant sumažinti druskų koncentraciją
  • Neaušina į patalpą tiekiamo oro

MHDM 3D priedai

Priedai Tikslumas Santykinė drėgmė
diapazonas
Valdymo režimas Apsauga Maitinimo šaltinis
Sieninis drėgmės reguliatorius Mycond JS 401 ±5 % RH 20-90 % RH relė 220VAC
Kanalinis drėgmės reguliatorius ±3 % RH 10-100 % RH relė IP54 24VDC
Diferencinio slėgio jungiklis - - relė IP54 -

MHDM 6D priedai

Priedai Tikslumas Santykinė drėgmė
diapazonas
Valdymo režimas Apsauga Maitinimo šaltinis
Sieninis drėgmės reguliatorius Mycond JS 401 ±5 % RH 20-90 % RH relė 220VAC
Kanalinis drėgmės reguliatorius ±3 % RH 0-100 % RH 0-10V/relektorius IP54 24VDC
Diferencinio slėgio jungiklis - - relė IP54 -

Priedai:

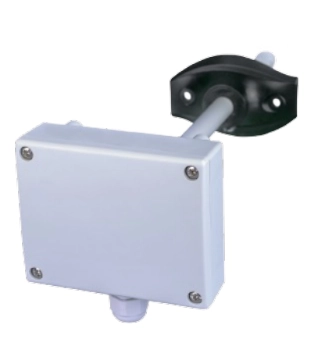

MyCond MHDM-D kanalinis oro drėgmės reguliatorius

Kanalinis drėgmės reguliatorius

DXH serijos jutikliai / jungikliai skirti
matuoti santykinę oro drėgmę ortakiuose su integruotu
savaime kalibruojamu ir priežiūros nereikalaujančiu skaitmeniniu
jutikliu. Keturi iš anksto nustatyti diapazonai ir vienas
vienas naudotojo nustatomas diapazonas leidžia nustatyti idealų
matavimo langą. Įrenginiai turi analoginę
išvestį ir relinę išvestį bei Modbus RTU
(RS485) ryšio prievadą.

Pagrindinės savybės:

  • Mikrovaldiklio konstrukcija
  • 1 analoginė išvestis ir 1 relinė išvestis
  • Modbus RTU (RS485) ryšio prievadas
  • Galimi keli matavimo diapazonai
  • Pasirenkama perjungimo reikšmė
  • Fiksuota ir pasirenkama histerezė
  • Novatoriškas savikalibravimo algoritmas
  • Ilgalaikis stabilumas ir tikslumas

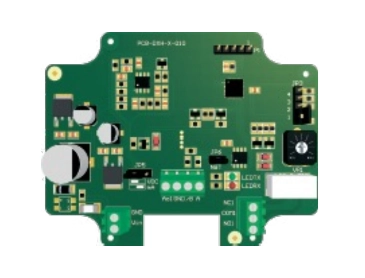

MyCond MHDM-D mikrovaldiklis

Specifikacijos Parametras
Išėjimai 1 analoginė išvestis (0-10 VDC / 0-20 mA)
1 C/O relinė išvestis (230 VAC / 2 A)
Energijos suvartojimas Be apkrovos: ne daugiau kaip 55 mA
Visiška apkrova: ne daugiau kaip 75 mA
Apkrovos varža 0-10 VDC režimas > 500 Ω
0-20 mA režimas < 500 Ω
Jutiklių diapazonai 20-90 % rH 0-60 % rH
0-80 % rH 0-95 % rH
Jutiklio diapazonas (Modbus pasirinkimas) 0-95 % rH, laisvai pasirenkamas
Fiksuota histerezė autonominiu režimu 5 % rH
Histerezės vertės (Modbus pasirinkimas) 1 / 3 / 5 / 7 / 10 % rH
Perjungimo taškas Pasirenkama trimeriu arba per Modbus RTU
Tikslumas ±3 % rH (0-95 % rH)
Apsaugos standartas Korpusas: IP54, zondas: IP20
Aplinkos sąlygos Temperatūra 0-50 °C
Santykinė drėgmė < 95 % rH (nekondensuojanti)

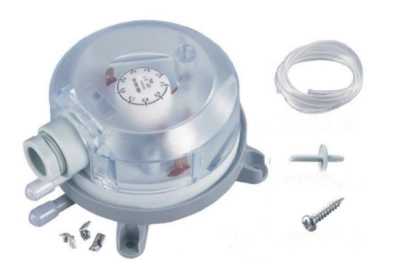

MyCond MHDM-D Diferencinio slėgio jungiklis - 1

Diferencinio slėgio jungiklis

Šie jutikliai yra labai tikslūs reguliuojami
diferencinio slėgio jungikliai, kuriais galima stebėti
viršslėgį, nepakankamą slėgį ir diferencinį

oro ar kitų nedegių, ne
korozinių dujų slėgį. Nustatytąją vertę galima reguliuoti naudojant

kalibruota skalės rankenėle,
arba naudodami atsuktuvą ir manometrą
perjungimo ΔP.

Pagrindinės savybės:

  • Didelis tikslumas, jautrumas
  • Galimos versijos įvairiems slėgio diapazonams
  • Reguliuojama perjungimo reikšmė (DP)
  • Ilgas mechaninis tarnavimo laikas

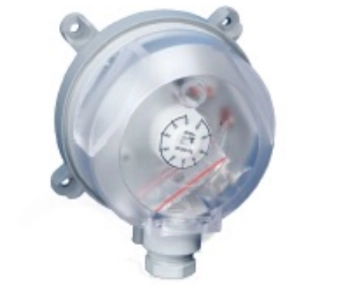

MyCond MHDM-D Diferencinio slėgio jungiklis - 2

Specifikacijos Parametras
Darbinis slėgis 20-200 Pa
Mechaninio tarnavimo ciklai 10.000 000 operacijų
Diafragma Silikoninė
Apsauga IP54 (pagal EN 60529)
Aplinkos sąlygos temperatūra nuo -20 iki +85 °C, santykinė drėgmė ≤ 95 %
Kontaktų reitingas maks. 1,0 A (0,4) / 250 VAC (VDE 0630, EN 1854)
Matmenys 104*86*57 mm

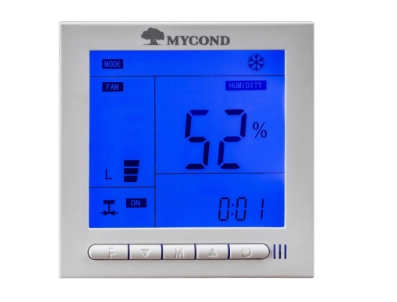

MyCond MHDM-D sieninis drėgmės reguliatorius Mycond JS 401 - 1

Sieninis drėgmės reguliatorius Mycond JS 401

JS401 yra modernus daugiafunkcinis valdiklis
, skirtas tiksliai stebėti temperatūros ir drėgmės
parametrus. Tai puikus pasirinkimas klimato kontrolės
sistemoms gyvenamuosiuose pastatuose ar komercinėse
patalpose.

Pagrindinės savybės:

  • Valdymas mygtukais
  • Didelis tamsus ekranas su mėlynu apšvietimu
  • Didelis šriftas
  • Drėgmės reguliavimas nuo 10 % iki 90 %
  • Programuojamas režimas
  • Šie valdikliai daugiausia naudojami drėkinimui ir sausinimui

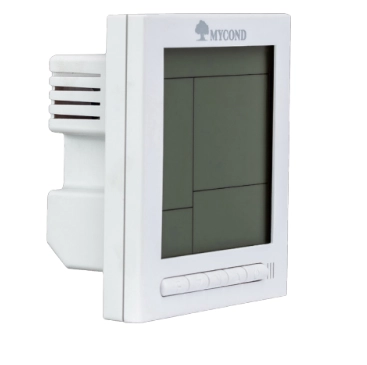

MyCond MHDM-D sieninis drėgmės reguliatorius Mycond JS 401 - 2

Specifikacijos Parametras
Maitinimo šaltinis 220 V AC ± 10 %
Energijos suvartojimas < 2 W
Matavimo diapazonas temperatūra 1-99 °C, santykinis drėgnumas 20-90 %
Tikslumas temperatūra ±3 % °C, ±5 % santykinė oro drėgmė
Relė AC220V - 5A
Aplinkos sąlygos temp 0-50 °C, santykinė drėgmė ≤ 95 %
Matmenys 86 х 86 х 15 mm
montavimo dėžutė 60 mm (EURO)

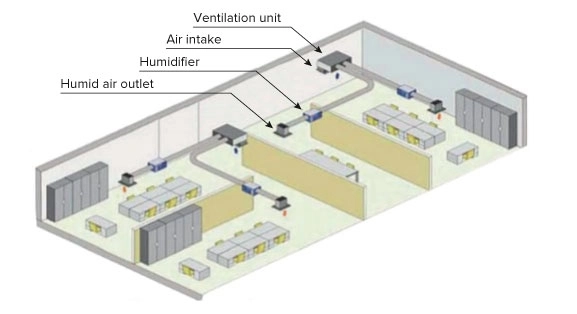

MyCond MHDM-D integravimas į vėdinimo sistemą

Techniniai duomenys Vienetai МHDM-3D МHDM-6D
Talpa kg/h 1-3 1-6
Energijos suvartojimas kW 2,2 4,5
Matmenys (LxŠxV) mm 400х380х260 620х240х260
Maitinimo šaltinis fazės / V / Hz 1/220/50 1/220/50

MHDM -D įrengimas

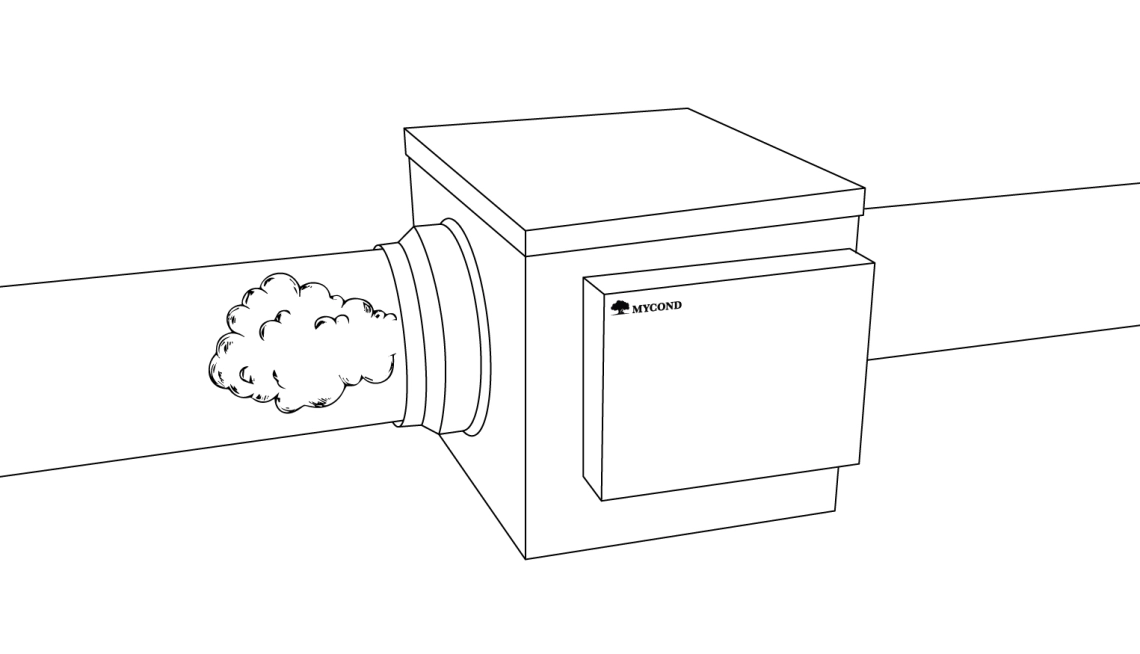

MyCond MHDM-D drėkintuvo montavimo schema
