Oro sausintuvai MID / MSP serijos

MID ir MSP serijų oro sausintuvai skirti pramoninėms patalpoms arba baseinams. Jie paprastai montuojami tokiose aplinkose kaip viešieji ir privatūs baseinai, pieno perdirbimo įmonės, rūsiai, rūsiai ir kitos vietos, kur drėgmės kontrolė yra būtina, kad nebūtų pažeistos konstrukcijos ar prekės
Sausinimo pajėgumas: 100 ... 4650 l per dieną

Norite pirkti arba turite klausimų?
Oro sausintuvai MID / MSP serijos

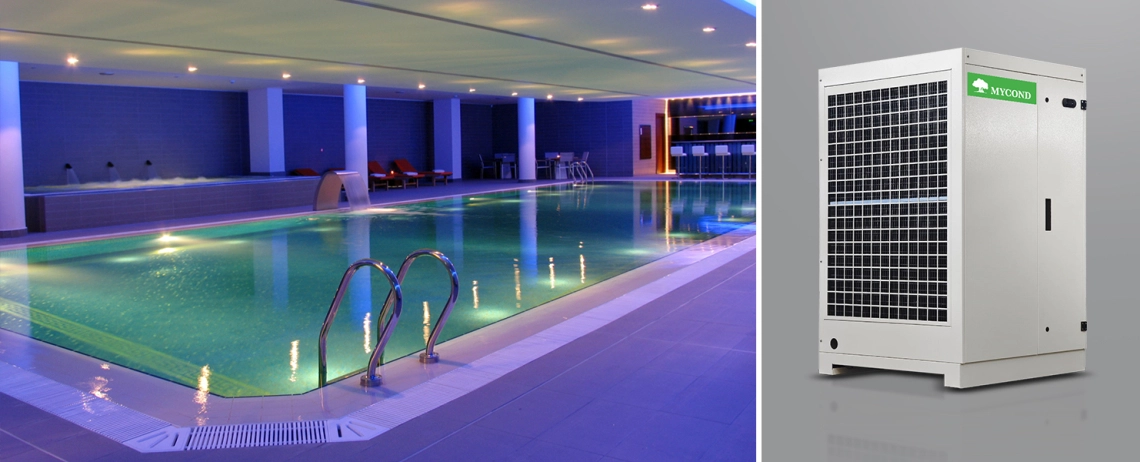

MSP vieno srauto ortakinis oro sausintuvas, skirtas sausinti ir šildyti patalpų baseinus ir agresyvią aplinką.

MyCond MID MSP veiksminga drėgmės kontrolė komercinėse patalpose

  • Montuojamas patalpoje, kurioje reikia sausinti orą (stacionarus arba kilnojamas su pasukamais ratukais, pasirinktinai), arba techninėje patalpoje
  • Cinkuoto plieno plokštės, viduje ir išorėje dažytos
  • Iš anksto dengtos briaunuotos ritės, tinkamos naudoti agresyvioje aplinkoje
  • Elektroniniai komponentai apsaugoti nuo chloro
  • Nerūdijančio plieno kondensato padėklas
  • Dvigubo įleidimo išcentrinis ventiliatorius (EC radialinis ventiliatorius, pasirinktinai), tiekiamas iš viršaus arba iš eilės
  • Dezuperheateris chloruotam vandeniui

MyCond MID MSP baseino oro sausintuvas

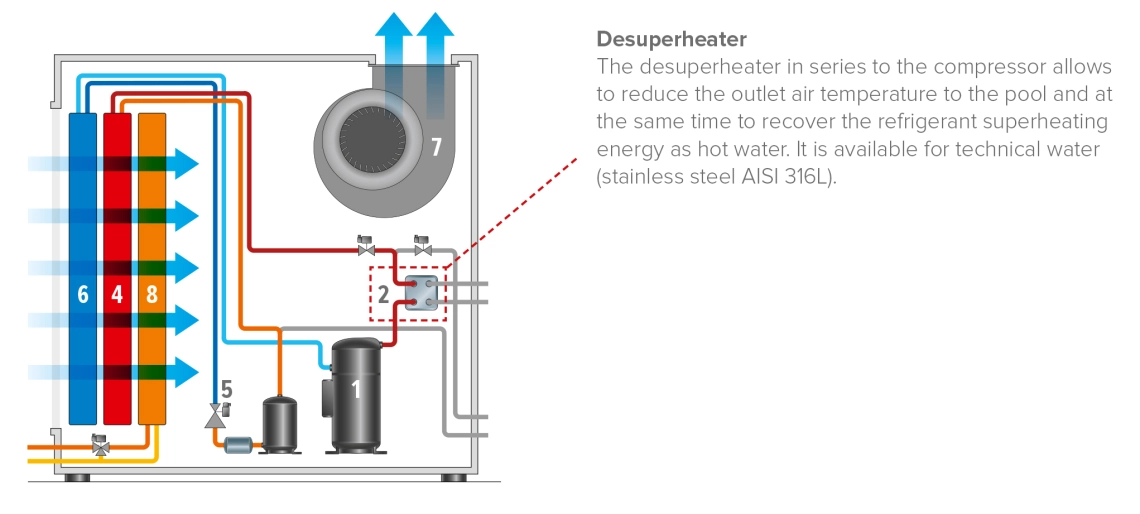

Principinė schema

MyCond MID MSP oro sausintuvas su vandens šildymo funkcija baseinui

  1. Kompresorius, R410A šaldymo dujos
  2. Dezuperheateris (pasirinktinai)
  3. Kondensatorius
  4. Termostatinis išsiplėtimo vožtuvas
  5. Garintuvas
  6. Ventiliatorius: iki 0950 dydžių - tiesioginė pavara, nuo 1100 dydžių - diržinė pavara; radialinis EC ventiliatorius neprivalomas
  7. Papildomo šildymo arba papildomo aušinimo vandens spiralė su 3 krypčių vožtuvu

Veikimo režimas

MyCond MID MSP rekuperatorius

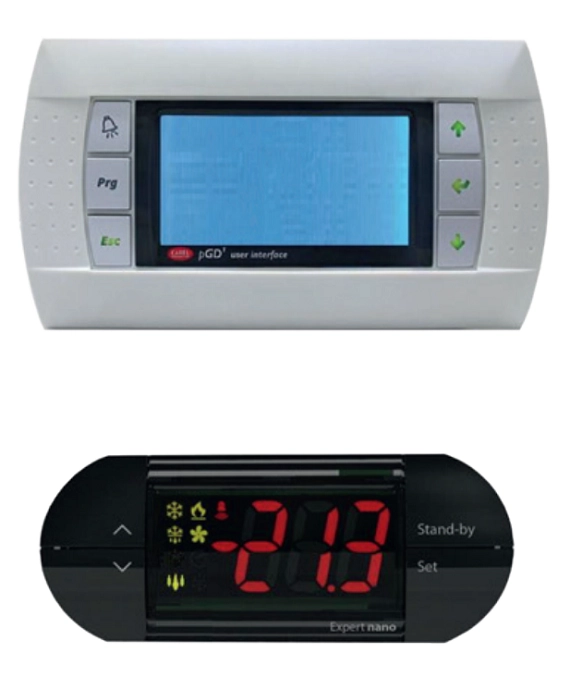

MyCond MID MSP valdikliai, skirti oro sausintuvų valdymui

Standartinės parinktys:

  • Mechaninis drėgmės reguliatorius
  • Įsiurbiamo oro kanalo filtro laikiklio rėmas
  • Elektroninis chronologinis drėgmės reguliatorius
  • Karšto / atšaldyto vandens ritė su 3 krypčių vožtuvu
  • Tylioji versija -2 dB(A)
  • Minkštas paleidimas
  • Manometrai
  • Karštų dujų atitirpinimas
  • Baseino vandens desupergreitintuvas
  • Išcentrinis ventiliatorius su dideliu statiniu slėgiu

Pažangus valdymas:

  • Radialiniai EC ventiliatoriai
  • 0-10 V valdymo gnybtas
  • AAC: automatinis oro srauto valdymas
  • Laikrodžio kortelė laiko planavimui
  • Filtrų užsikimšimo jutiklis
  • Nuotolinis naudotojo terminalas
  • TH zondas ortakiams įrengti
  • Serijinė plokštė Modbus, Lonworks, Bacnet, KNX, Ethernet TM jungčiai

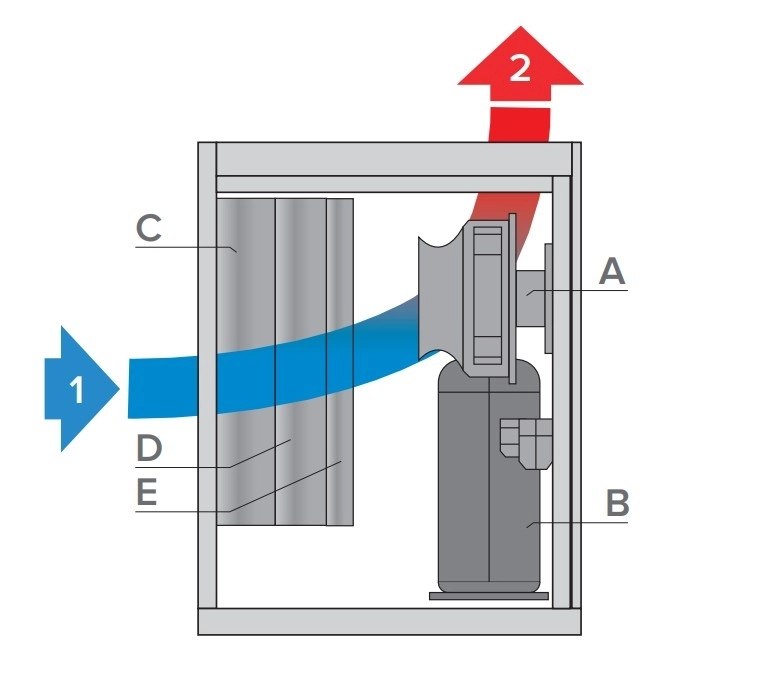

Legenda:

  • A - ventiliatorius
  • B - kompresorius
  • C - garintuvas
  • D - kondensatorius
  • E - karšto vandens šilumokaitis arba elektrinis šildytuvas (pasirinktinai)

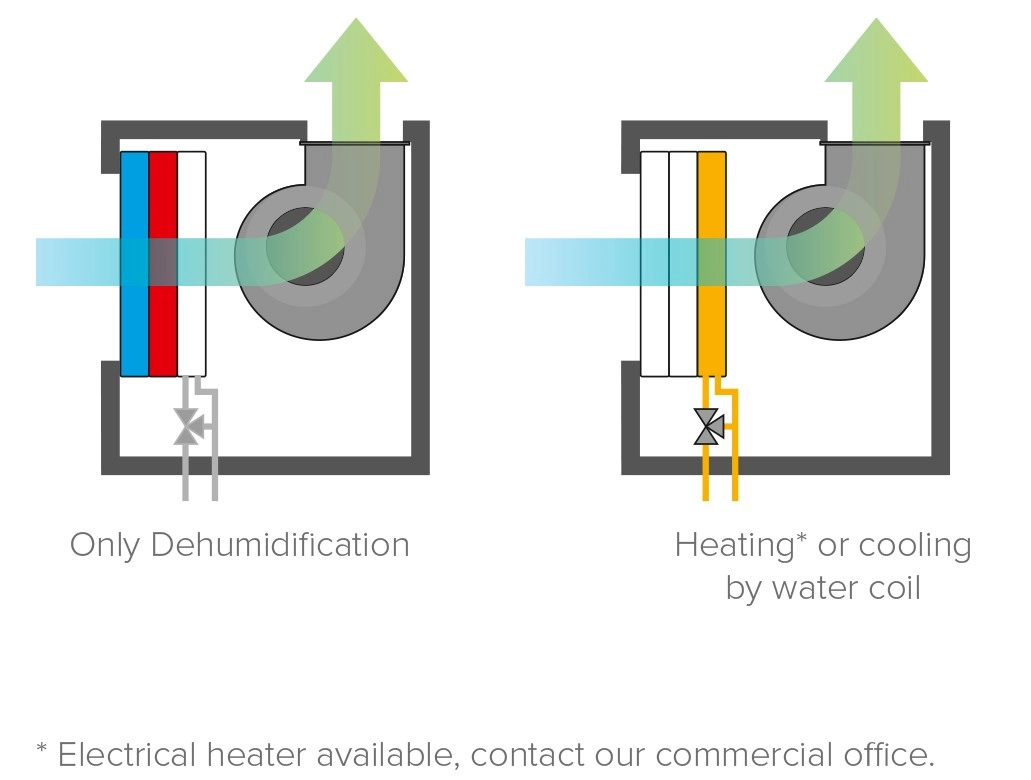

MyCond MID MSP oro sausintuvo veikimo principas

Galimybės:

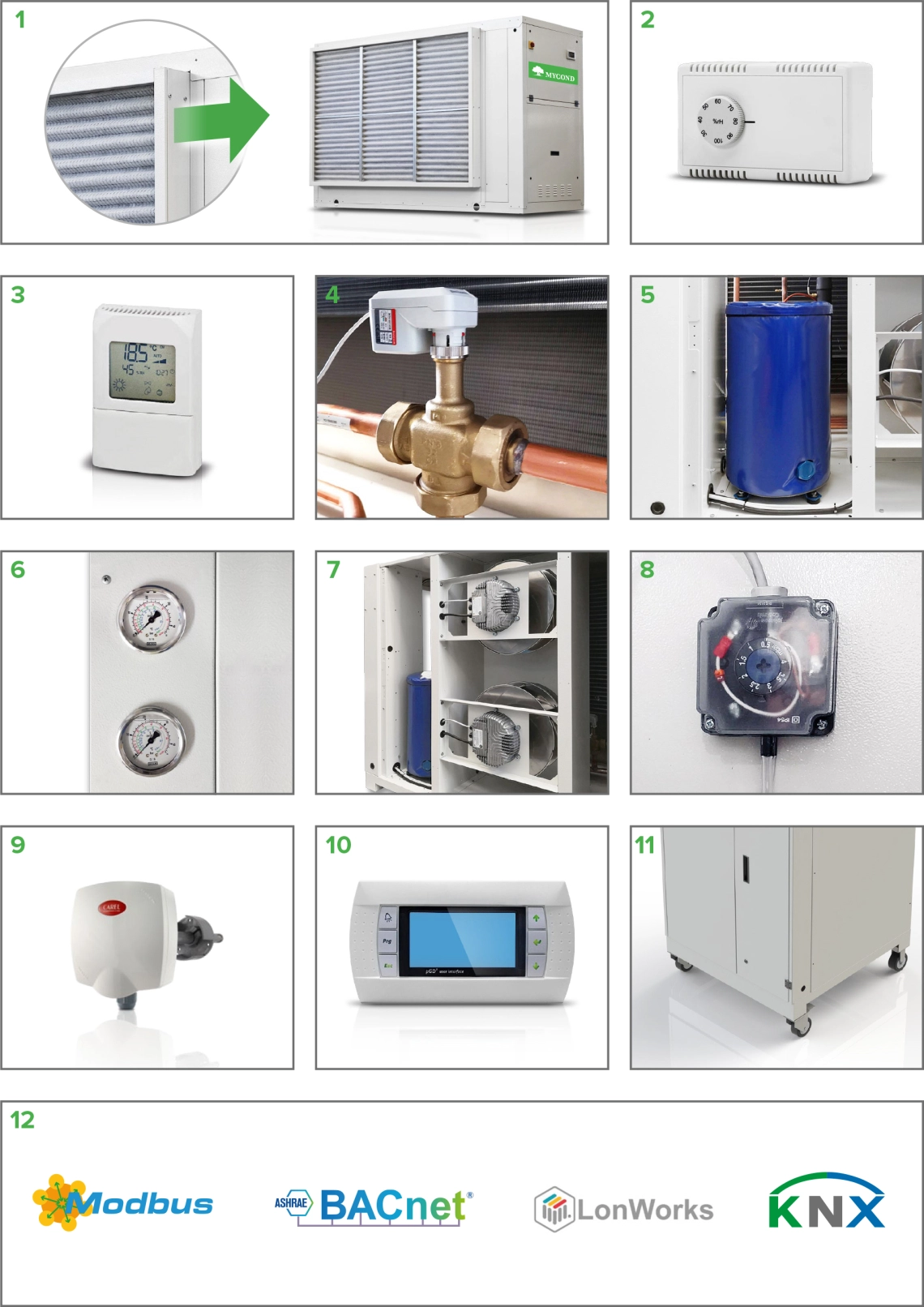

MyCond MID MSP automatikos valdymo komponentai

  • Filtro laikiklio rėmas įsiurbimo kanalui su G2 arba G4 filtrais (1)
  • Mechaninis higrostatas, skirtas montuoti ant sienos (2)
  • Elektroninis chronohigrostatas (3)
  • Vandens spiralė su moduliuojamuoju trikrypčiu vožtuvu (4)
  1. Tik šildymas
  2. Tik šildymas, per didelis
  3. Vėsinimas/šildymas
  4. Šaldymas/šildymas, per didelis

*3, 4 Įskaitant kondensato padėklą ir izoliaciją

  • Tylioji versija (5)
  • Švelnus paleidimas
  • Manometrai (6)
  • Karštų dujų atitirpinimas (privalomas, jei oro temperatūra žemesnė nei 8 °C)
  • Techninio arba baseino vandens rekuperatorius (4)
  • Didelio statinio slėgio išcentrinis ventiliatorius
  • Radialinis EC ventiliatorius (7)
  • ACF: automatinis srauto valdymas; jis leidžia tiesiogiai ekrane pasirinkti oro srautą ir jį išlaikyti, taip pat ir esant kintamam slėgio kritimui dėl filtrų.
  • Pažangus valdymas
  • Laikrodžio kortelė su laiko planavimu: 2 darbo režimai (darbo diena arba šventė), 6 laiko intervalai kiekvienam darbo režimui. Nustatomi parametrai: įjungimas/išjungimas, patalpos temperatūra, santykinė patalpos drėgmė.
  • Nešvarių filtrų jutiklis (8)
  • Temperatūros ir drėgmės jutiklis ortakiams įrengti (9)
  • Nuotolinis naudotojo terminalas su 20 m kabeliu (10)
  • Papildoma šiluminė izoliacija, 20 mm arba 40 mm storio
  • Pasukamieji ratukai (11)
  • Serijinė BMS plokštė (12)
  1. Modbus
  2. LonWorks
  3. BACnet
  4. KNX
  • Ethernet™ sąsajos plokštė, galimi protokolai: SNMP v1 ir v2c, BACnet / IP, BACnet Ethernet ir Modbus TCP / IP
  • 0-10 V drėkintuvo valdymo kontaktas
  • Versija, skirta įrengti lauke

Specialioms reikmėms skirtos parinktys

  • Specialios ritės agresyviai aplinkai
  • Nerūdijančio plieno AISI 316L plokštės
  • Techninis vandens kondensatorius
  • Elektriniai šildytuvai
  • Baseino vandens kondensatorius

MyCond MID MSP baseino šilumos siurblys šeimos atostogos

Ventiliatorių tipas

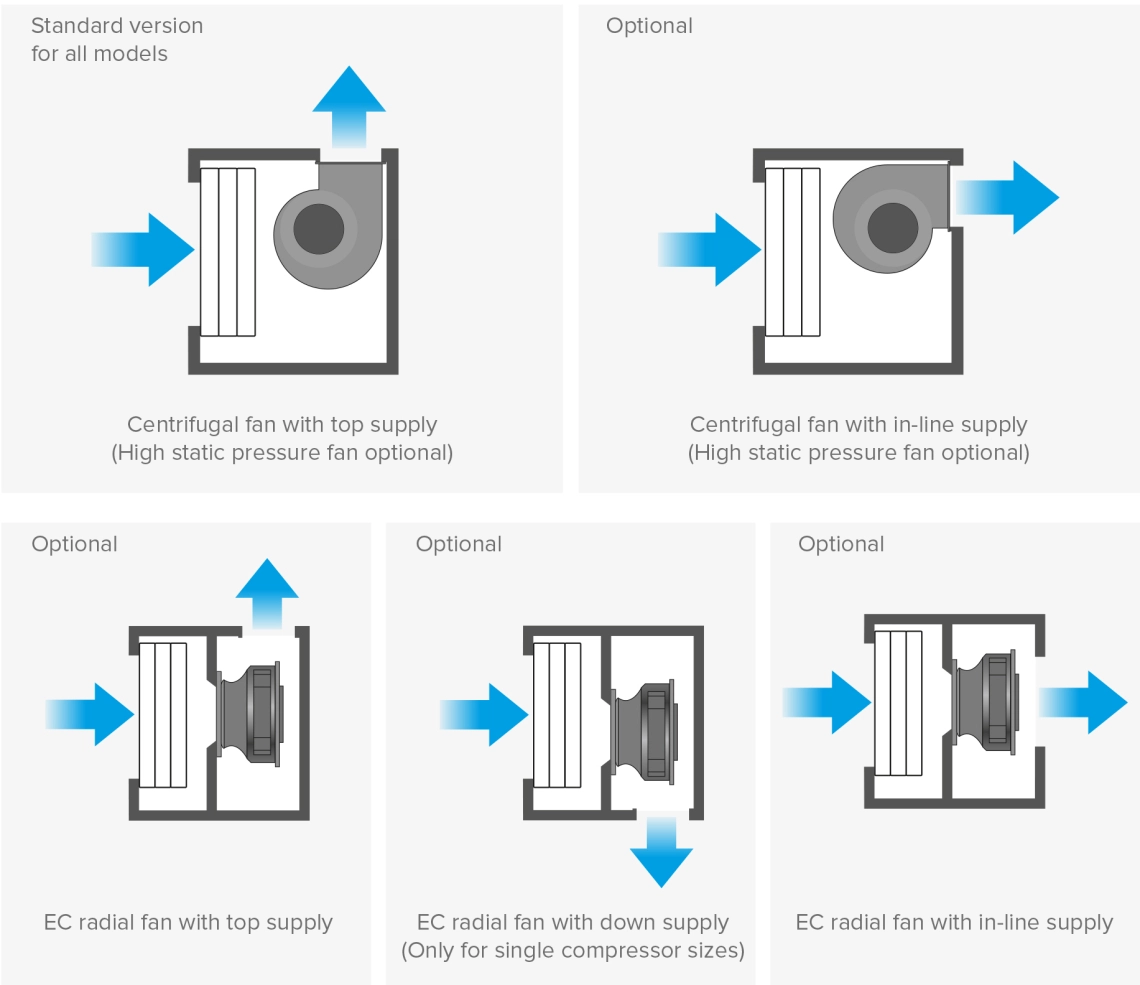

MyCond MID MSP ventiliatoriaus su EC varikliu montavimo galimybės

Sezoninis darbo režimas

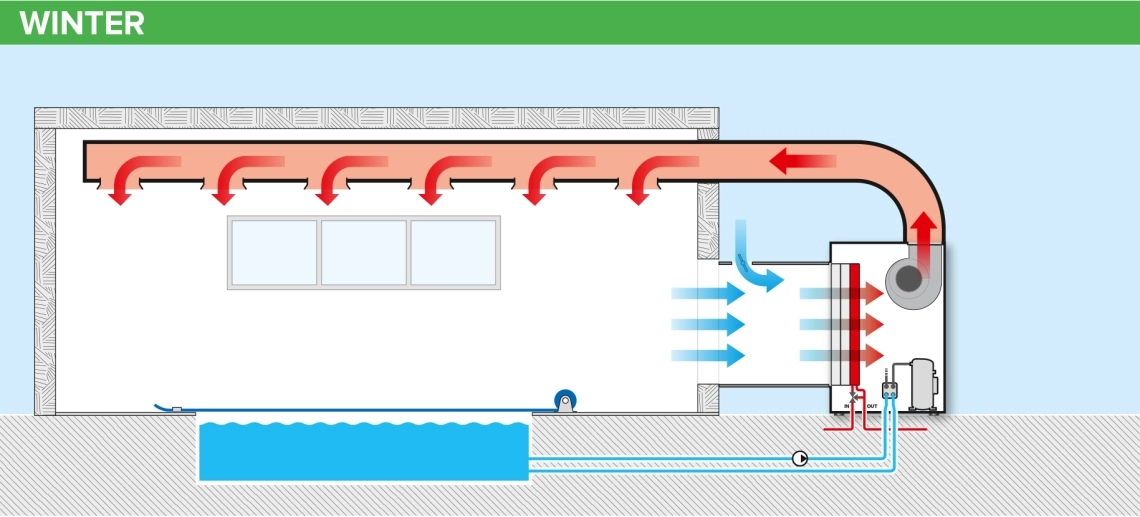

MyCond MID MSP Baseino šildymas žiemą su vėdinimu

ŽIEMA: paleidimas, nėra gyventojų, uždengtas baseinas, šildymas su karšto vandens gyvatuku.
Kompresorius: IŠJUNGTA
Karšto vandens gyvatuku: ĮJUNGTA (pasirinktinai)
Desuperheater: IŠJUNGTA (pasirinktinai)

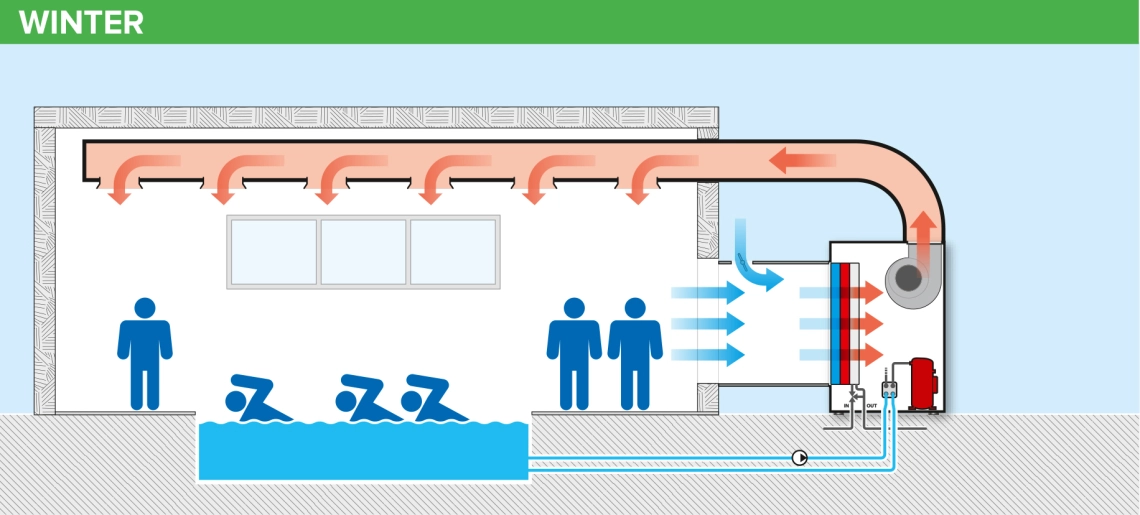

MyCond MID MSP Baseino šildymas ir vėdinimas žiemą

ŽIEMA: įprastas veikimas, baseinas atviras, sausinimas.
Kompresorius: ĮJUNGTAS
Karšto vandens ritė: IŠJUNGTA (pasirinktinai)
Desuperheater: IŠJUNGTA (pasirinktinai)

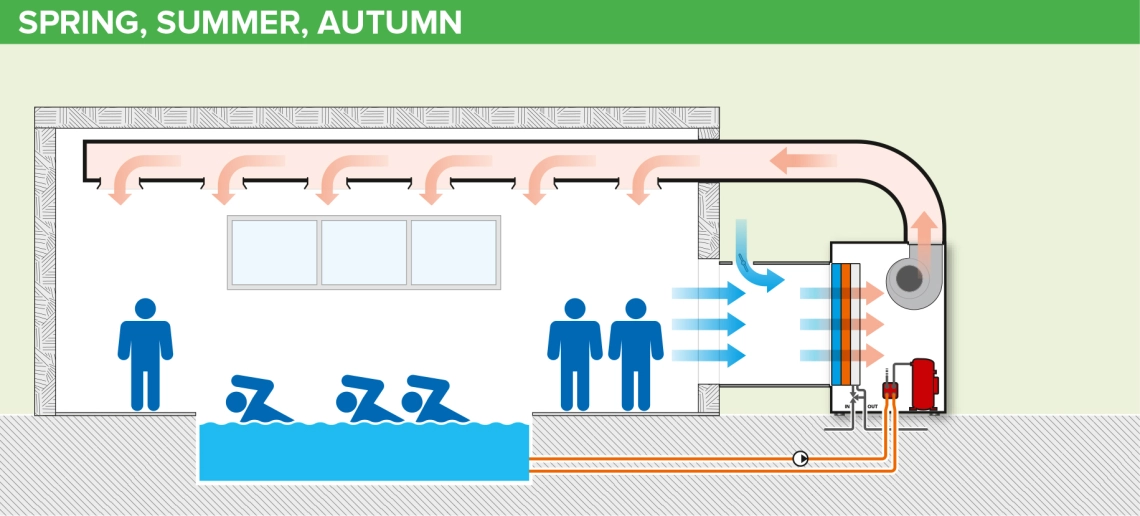

MyCond MID MSP Baseinų vėdinimas šiltuoju metų laiku

Pavasaris, vasara, ruduo: įprastas veikimas, baseinas atidarytas, sausinimas su šilumos atgavimu (desuperheater)
Kompresorius: ĮJUNGTAS
Karšto vandens ritė: IŠJUNGTA (pasirinktinai)
Desuperheater: ĮJUNGTAS (pasirinktinai)

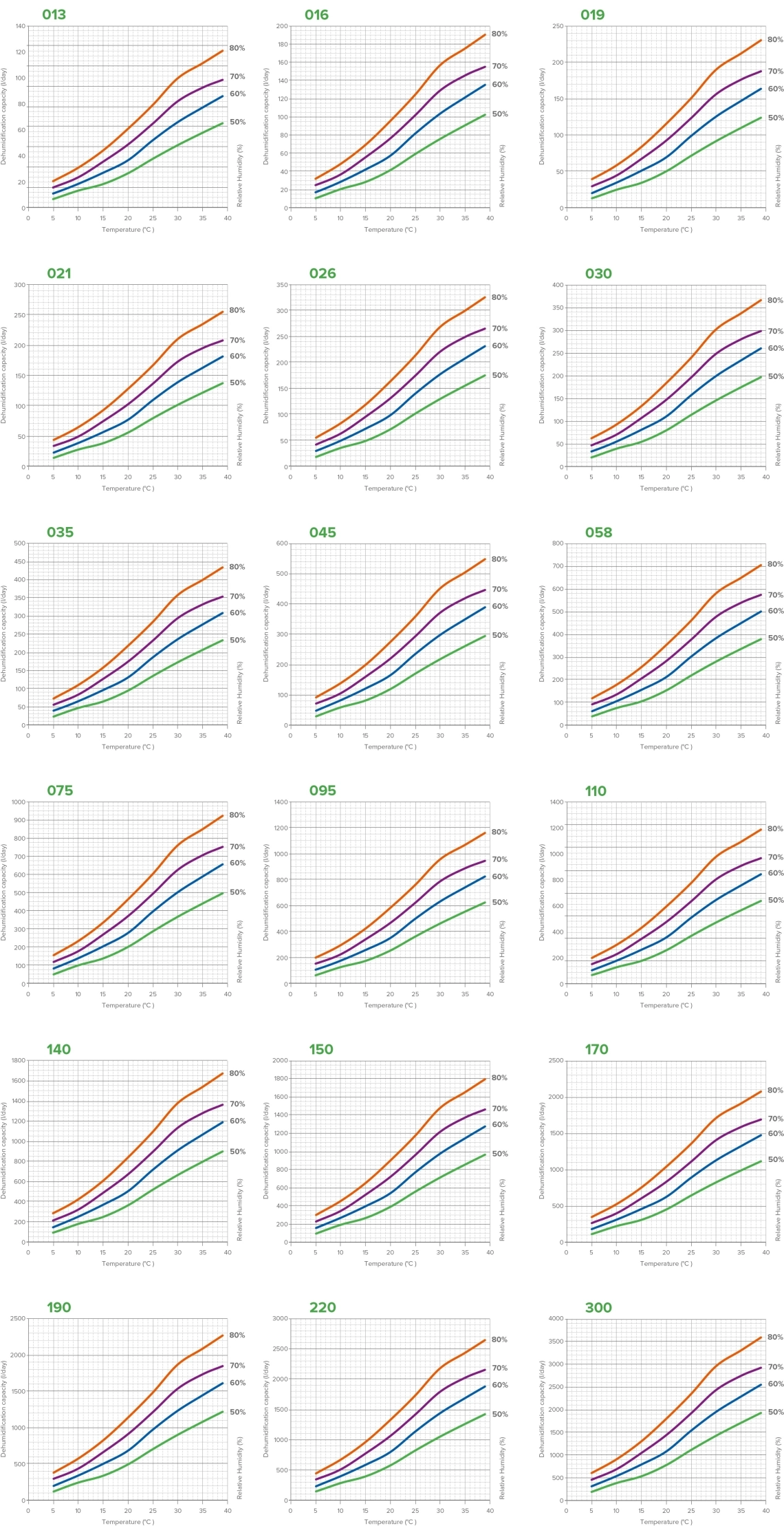

Efektyvumo diagrama


MyCond MID MSP oro sausintuvo našumo diagramos

Matmenys

Specifikacijos Vienetai MID -
MSP 010
MID -
MSP 013
MID -
MSP 016
MID -
MSP 019
MID -
MSP 021
MID -
MSP 026
MID -
MSP 030
MID -
MSP 035
MID -
MSP 045
MID -
MSP 058
Sausinimo pajėgumas l per dieną 100 128 157 190 210 268 302 358 452 581
Oro srautas m3/h 900 1200 1600 1600 2000 2800 2800 3800 4000 4800
Vandens šildytuvo talpa kW 5,5 9,8 9,8 9,8 16,5 17 17 26,5 26,5 27
Elektrinio šildytuvo talpa kW pagal pageidavimą
Maitinimo šaltinis V / fazės / Hz 230/1/50 230/1/50 230/1/50 230/1/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50
Matmenys (WxLxH) mm 700х550х900 700х850х900 830х850х1350
Specifikacijos Vienetai MID -
MSP 075
MID -
MSP 095
MID -
MSP 110
MID -
MSP 140
MID -
MSP 150
MID -
MSP 170
MID -
MSP 190
MID -
MSP 220
MID -
MSP 300
MID -
MSP 450
Oro sausinimo pajėgumas l per dieną 760 955 1120 1380 1480 1710 1870 2180 2960 4650
Oro srautas m3/h 7000 8200 11000 12500 13000 15000 15000 17000 25000 35000
Vandens šildytuvo talpa kW 48 55 76 83 98 107 107 118 168 235
Elektrinio šildytuvo talpa kW pagal pageidavimą
Maitinimo šaltinis V / fazės / Hz 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3+N/50
Matmenys (WxLxH) mm 1000х1400х1350 1000х1950х1640 1000х1950х1640

1000х3390х

1640

1000x4430х
2380

Visi duomenys atitinka: oro temperatūra 30 °C, santykinė oro drėgmė 80 %, vandens temperatūra 80/70 °C

Pastaba:
MID - standartinė (pramoninė) versija
MSP - baseino vandens versija
