Oro sausintuvai MIT / MST serija

MIT ir MST serijų oro sausintuvai gali visiškai kontroliuoti patalpų drėgmę ir temperatūrą
Sausinimo pajėgumas: 100 ... 4650 l per dieną

Norite pirkti arba turite klausimų?
Oro sausintuvai MIT / MST serija

Šie oro sausintuvai tinkami naudoti aplinkoje, kurioje reikia modernios abiejų parametrų kontrolės, pavyzdžiui, baseinuose, maisto sandėliuose, saliamio ir sūrio gamybos cechuose ar kitose patalpose, kuriose būtina kontroliuoti drėgmę, kad prekės nesugestų.


MyCond MIT MST Galingi baseinų oro sausintuvai

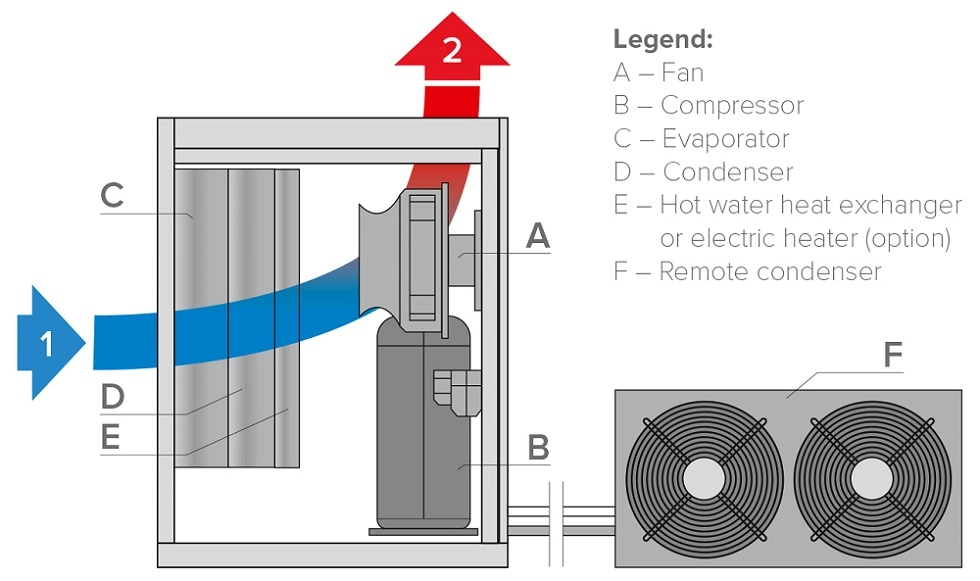

Principinė schema


MyCond MIT MST oro sausintuvai su nuotoliniu kondensatoriumi

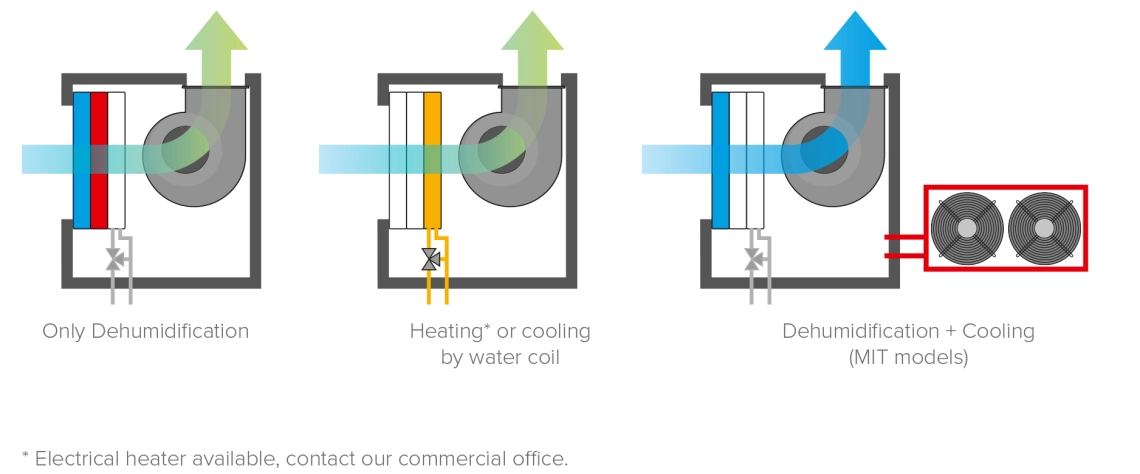

Veikimo režimas

MyCond MIT MST daugiafunkcinio oro sausintuvo darbo režimai

Standartinis valdymas:

  • Aukšto slėgio išcentriniai ventiliatoriai
  • Karšto vandens šilumokaitis su dviejų krypčių vožtuvu
  • Filtro užsikimšimo jutiklis
  • Minkštas paleidimas
  • RS485 nuoseklusis prievadas
  • Įsiurbimo oro kanalo filtro laikiklio rėmas
  • Mechaninis drėgmės reguliatorius
  • Chrono-termo-humidistatas
  • Karštų dujų atitirpinimas
  • Nuotolinis kondensatorius
  • Manometrai
  • Tylioji versija
  • Didelio efektyvumo filtras
  • Elektrinis šildytuvas

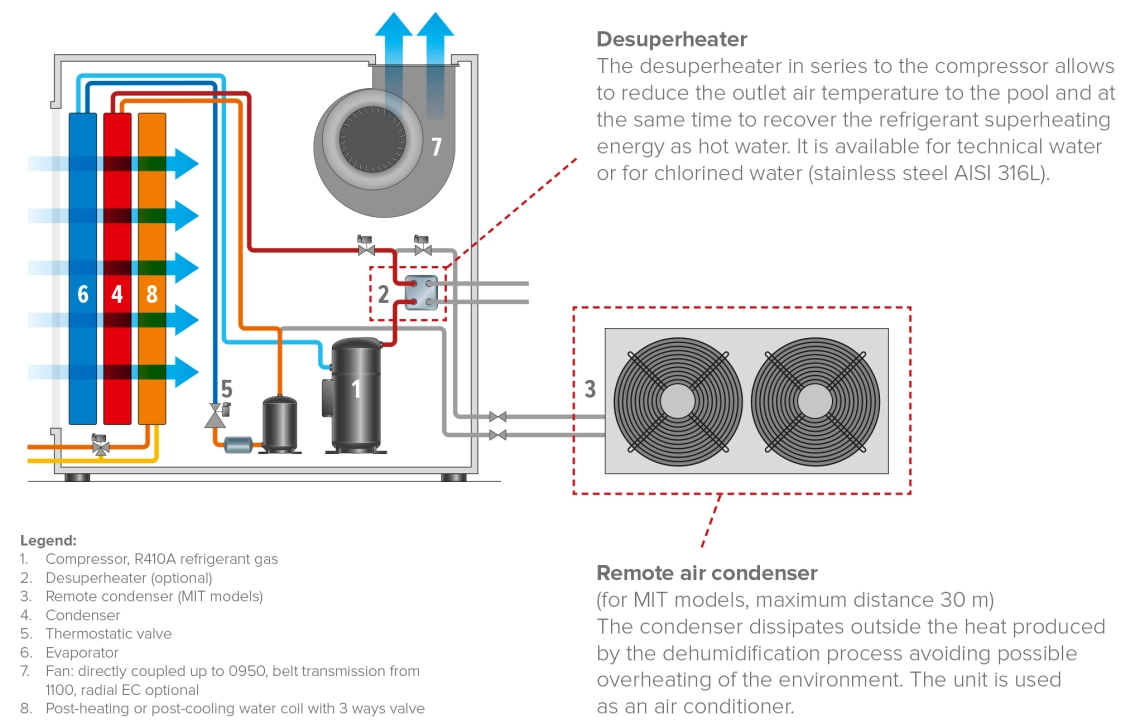

MyCond MIT MST oro sausintuvo su nuotoliniu kondensatoriumi veikimo schema

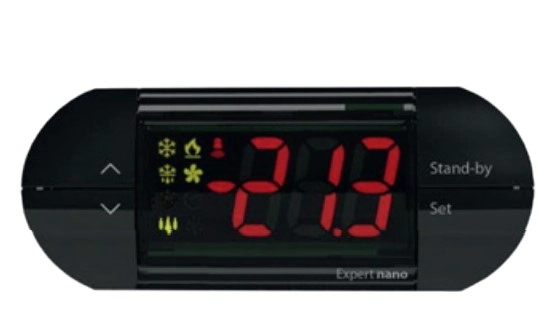

MyCond MIT MST valdymo pultas - 1

Pagrindinis valdymas

Galima reguliuoti drėgmę per higrostatą (sausas kontaktas) laive
arba nuotoliniu būdu.ьVentiliatoriaus greitis fiksuojamas arba valdomas potenciometru.
Trifaziams įrenginiams pridedamas fazių monitorius.

Galimi įėjimai ir išėjimai

  • Nuotolinis įjungimas / išjungimas (higrostatas)

Išplėstinis valdymas:

  • EC ventiliatoriai
  • AAC: automatinis oro srauto valdymas
  • Aukšto slėgio išcentriniai ventiliatoriai
  • Karšto vandens šilumokaitis su 3 krypčių vožtuvu
  • Baseino vandens sausinimo šildytuvas

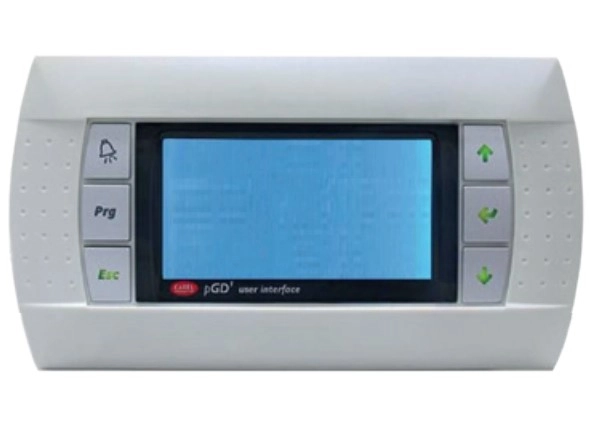

MyCond MIT MST valdymo pultas - 2

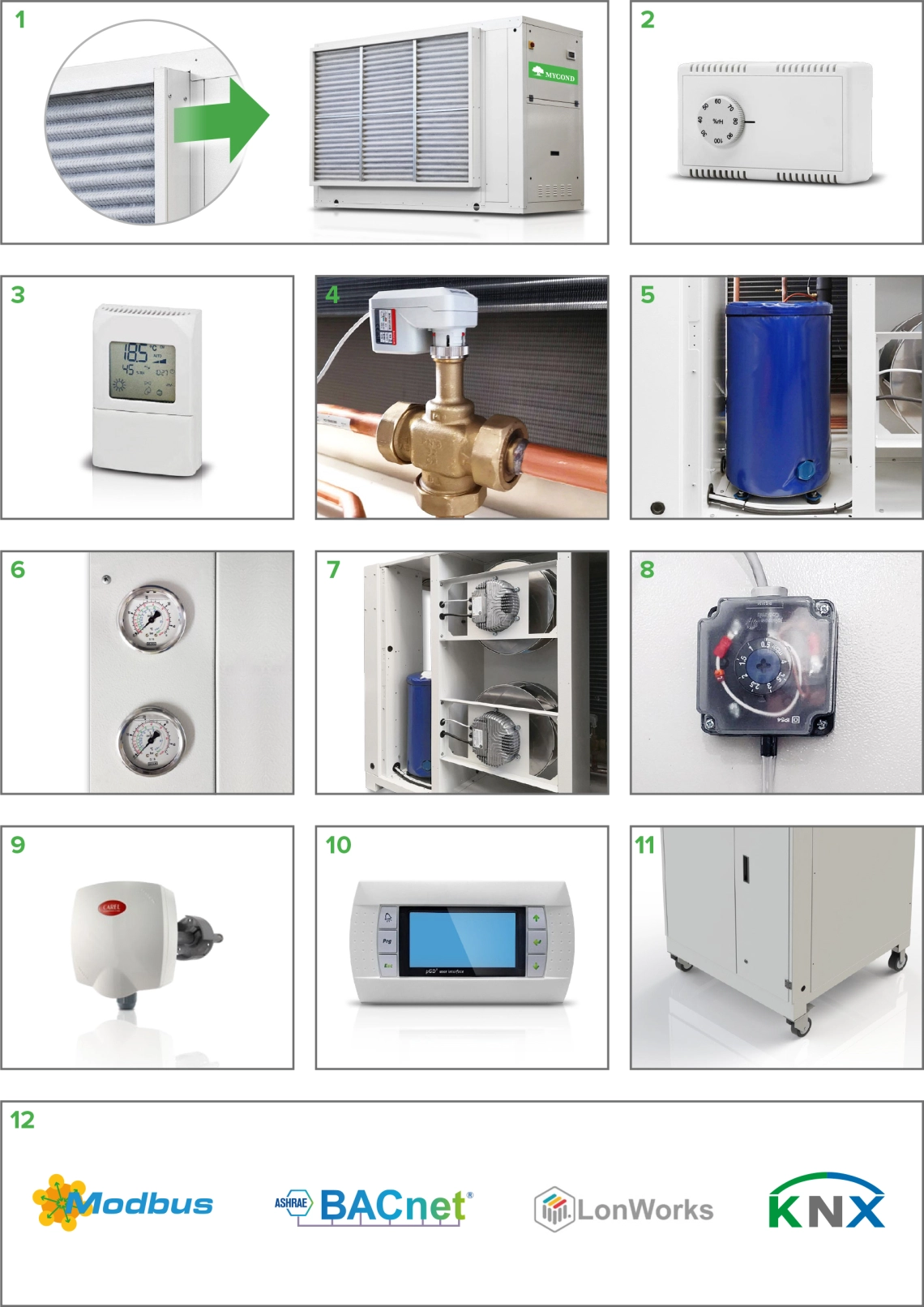

Galimybės

MyCond MIT MST baseinui su šildymo, vėsinimo ir BMS valdymo galimybėmis

  • Filtro laikiklio rėmas įsiurbimo kanalui su G2 arba G4 filtrais (1)
  • Mechaninis higrostatas, skirtas montuoti ant sienos (2)
  • Elektroninis chronohigrostatas (3)
  • Vandens spiralė su moduliuojamuoju trikrypčiu vožtuvu* (4)
  1. Tik šildymas
  2. Tik šildymas, per didelis
  3. Vėsinimas/šildymas
  4. Vėsinimas/šildymas, per didelis

*3, 4 Įskaitant kondensato padėklą ir izoliaciją.

*galima įrengti tik vieną vandens ritę; iki 0300 dydžio, įjungimo/išjungimo trišakis vožtuvas.

  • Tylioji versija (5)
  • Švelnus paleidimas
  • Manometrai (6)
  • Karštų dujų atitirpinimas (privalomas, jei oro temperatūra žemesnė nei 8 °C)
  • Techninio arba baseino vandens rekuperatorius (4)
  • Didelio statinio slėgio išcentrinis ventiliatorius
  • Radialinis ES ventiliatorius (7)
  • ACF: automatinis srauto valdymas; jis leidžia tiesiogiai ekrane pasirinkti oro srautą ir jį išlaikyti, taip pat ir esant kintamam slėgio kritimui dėl filtrų.
  • Pažangus valdymas
  • Laikrodžio kortelė su laiko planavimu: 2 darbo režimai (darbo diena arba šventė), 6 laiko intervalai kiekvienam darbo režimui. Nustatomi parametrai: įjungimas/išjungimas, patalpos temperatūra, santykinė patalpos drėgmė.
  • Nešvarių filtrų jutiklis (8)
  • Temperatūros ir drėgmės jutiklis ortakiams įrengti (9)
  • Nuotolinis naudotojo terminalas su 20 m kabeliu (10)
  • Papildoma šiluminė izoliacija, 20 mm arba 40 mm storio
  • Pasukamieji ratukai (11)
  • Serijinė BMS plokštė (12)
  1. Modbus
  2. LonWorks
  3. BACnet
  4. KNX
  • Ethernet™ sąsajos plokštė, galimi protokolai: SNMP v1 ir v2c, BACnet / IP, BACnet Ethernet ir Modbus TCP / IP
  • 0-10 V drėkintuvo valdymo kontaktas
  • Versija, skirta įrengti lauke

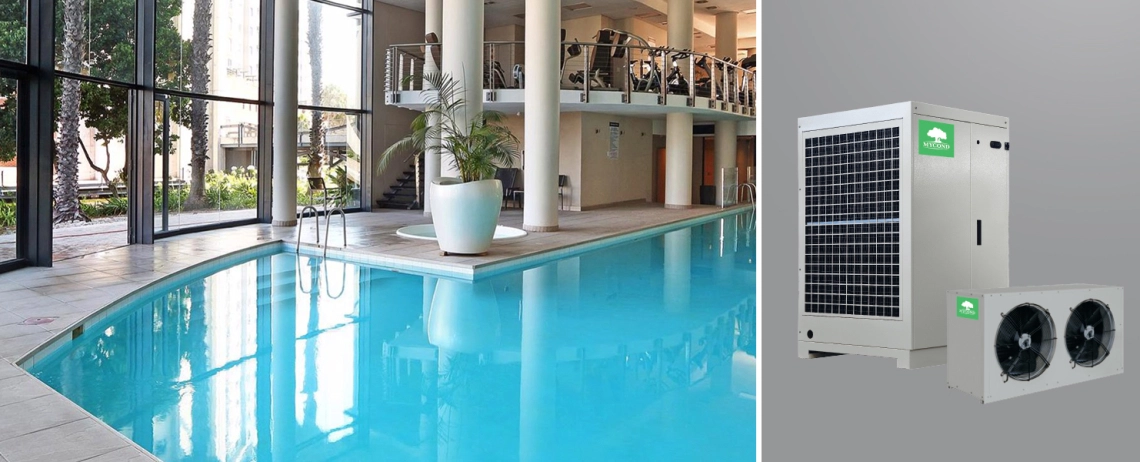

MyCond MIT MST Idealus mikroklimatas baseinams

Specialioms reikmėms skirtos parinktys

  • Specialios ritės agresyviai aplinkai
  • Nerūdijančio plieno AISI 316L plokštės
  • Maitinimo šaltinis 60 Hz
  • Techninio vandens kondensatorius
  • Elektriniai šildytuvai
  • Baseino vandens kondensatorius

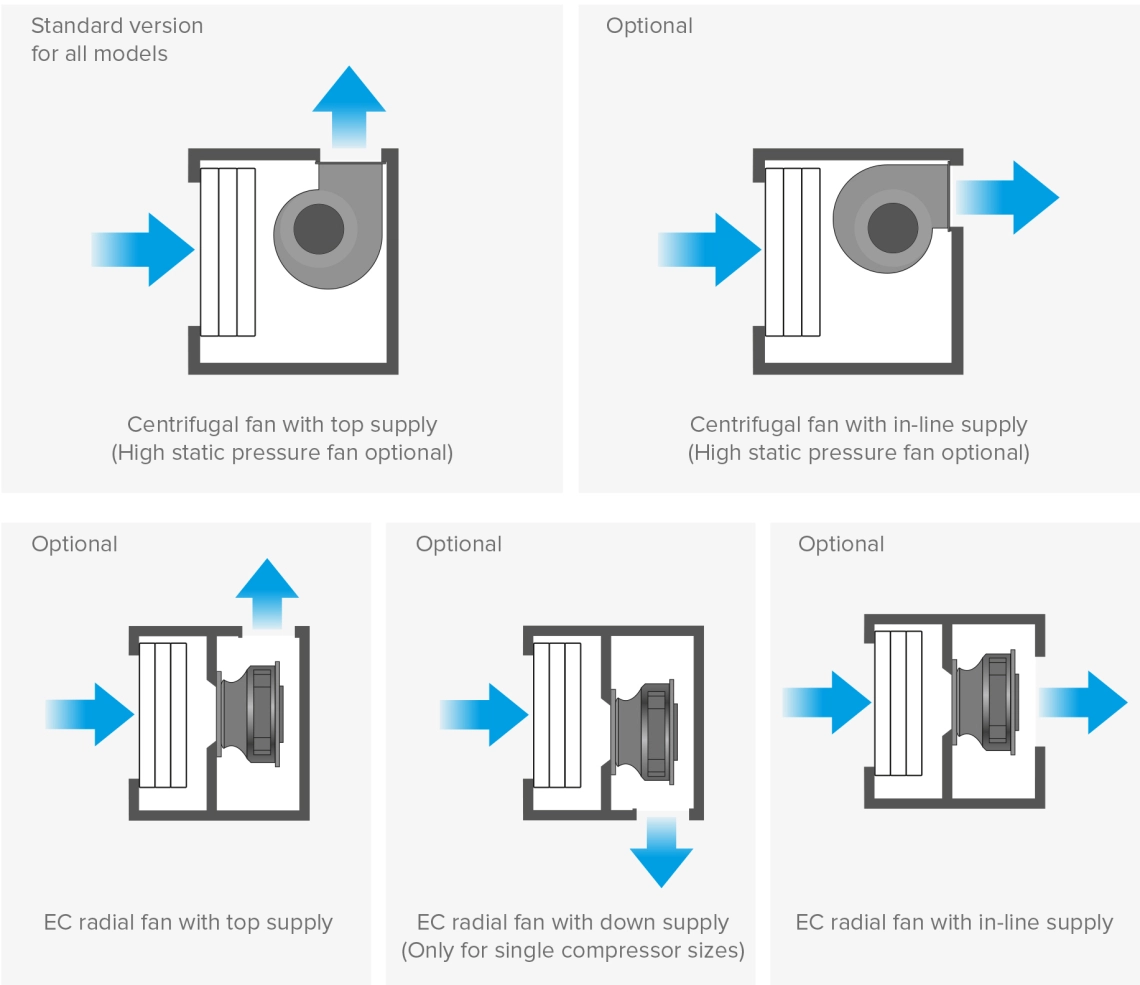

Ventiliatorių tipas


MyCond MIT MST baseinų vėdinimas ir džiovinimas

Sezoninis darbo režimas

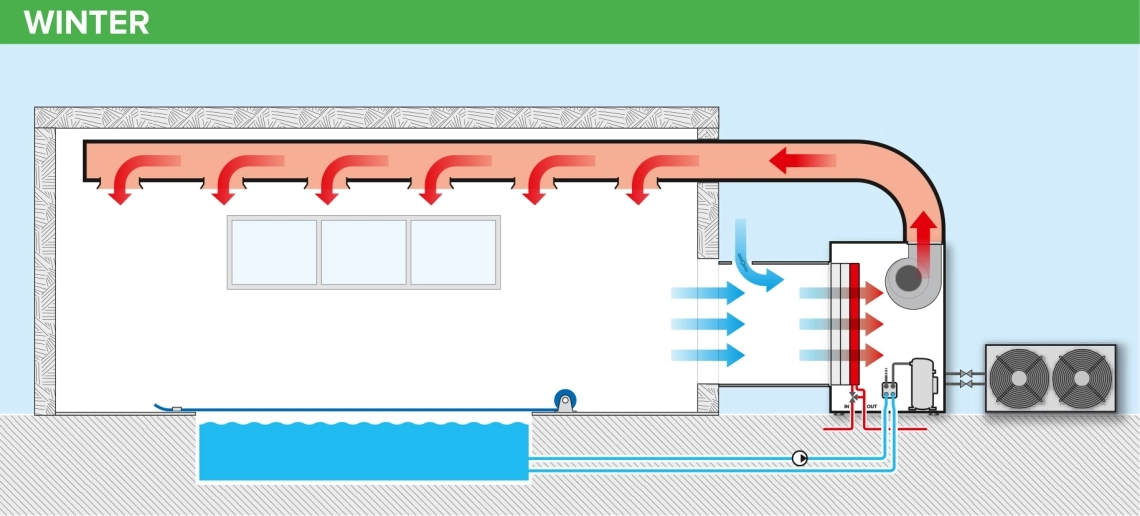

MyCond MIT MST oro sausinimo ir baseino šildymo sistema žiemą

ŽIEMA: paleidimas, nėra gyventojų, uždengtas baseinas, šildymas su karšto vandens gyvatuku.
Kompresorius : Išjungtas
Karšto vandens ritė: ĮJUNGTA (pasirinktinai)
Desuperheater: IŠJUNGTA (pasirinktinai)
Nuotolinis kondensatorius: Išjungtas (MST modeliai)

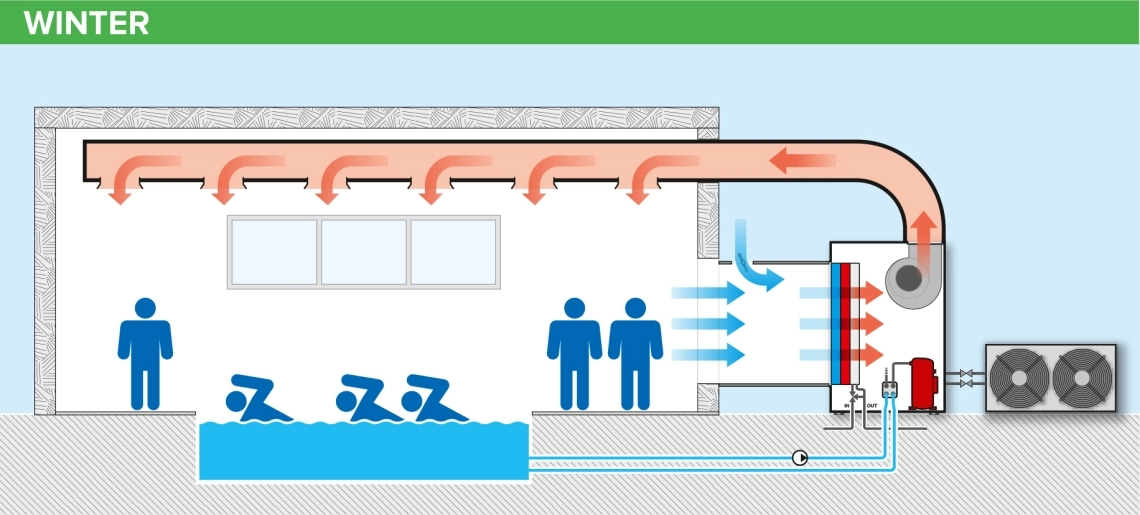

MyCond MIT MST šiluma, komfortas ir oro sausinimas žiemą

ŽIEMA: įprastas veikimas, atviras baseinas, sausinimas.
Kompresorius: ĮJUNGTA
Karšto vandens ritė: Išjungta (pasirinktinai)
Desuperheater: IŠJUNGTA (pasirinktinai)
Nuotolinis kondensatorius: IŠJUNGTA (MST modeliai)

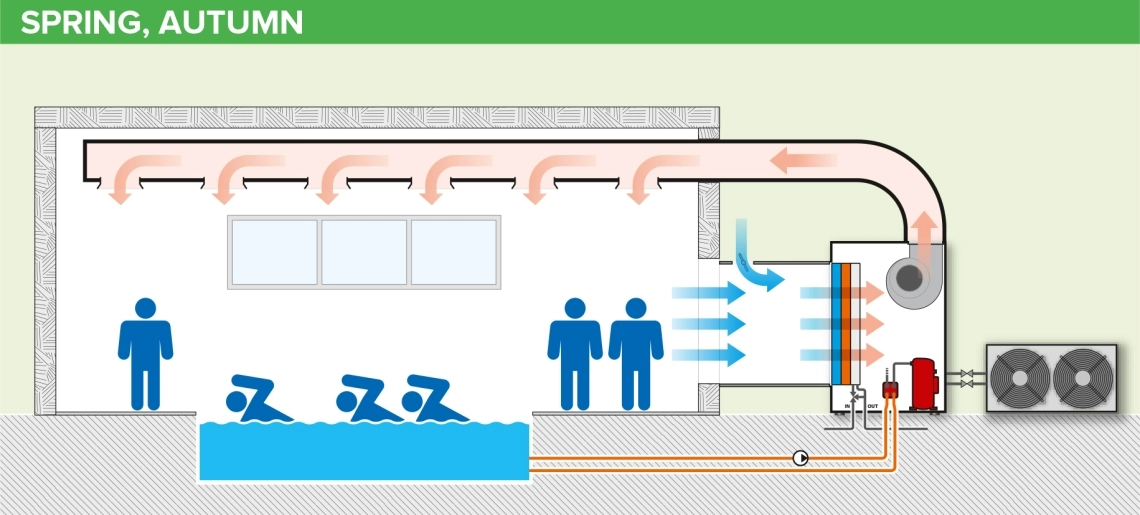

MyCond MIT MST šiluma, komfortas ir oro sausinimas pavasarį, rudenį

Pavasaris, ruduo: normalus veikimas, atidarytas baseinas, sausinimas su šilumos atgavimu (desuperheater)
Kompresorius: ON (įjungtas)
Karšto vandens ritė: (pasirinktinai)
Desuperheater: ĮJUNGTA (pasirinktinai)
Nuotolinis kondensatorius: IŠJUNGTA (MST modeliai)

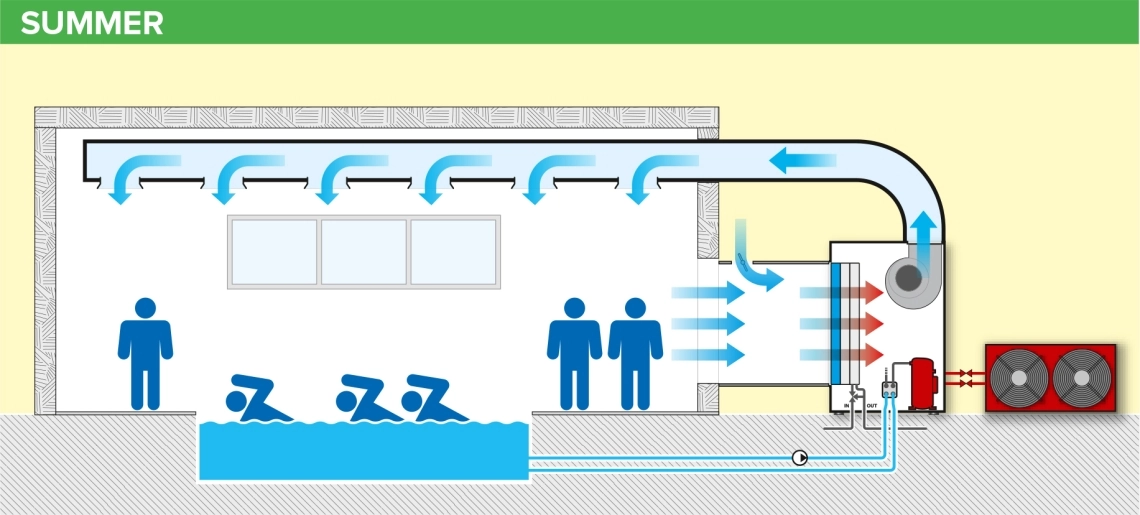

MyCond MIT MST oro sausinimas ir baseino šildymas vasarą

VASARA: įprastas veikimas, atidarytas baseinas, sausinimas ir vėsinimas (nuotolinis kondensatorius)
Kompresorius: ĮJUNGTA
Karšto vandens ritė: Išjungta (pasirinktinai)
Desuperheater: IŠJUNGTA (pasirinktinai)
Nuotolinis kondensatorius: ĮJUNGTA (mST modeliai)

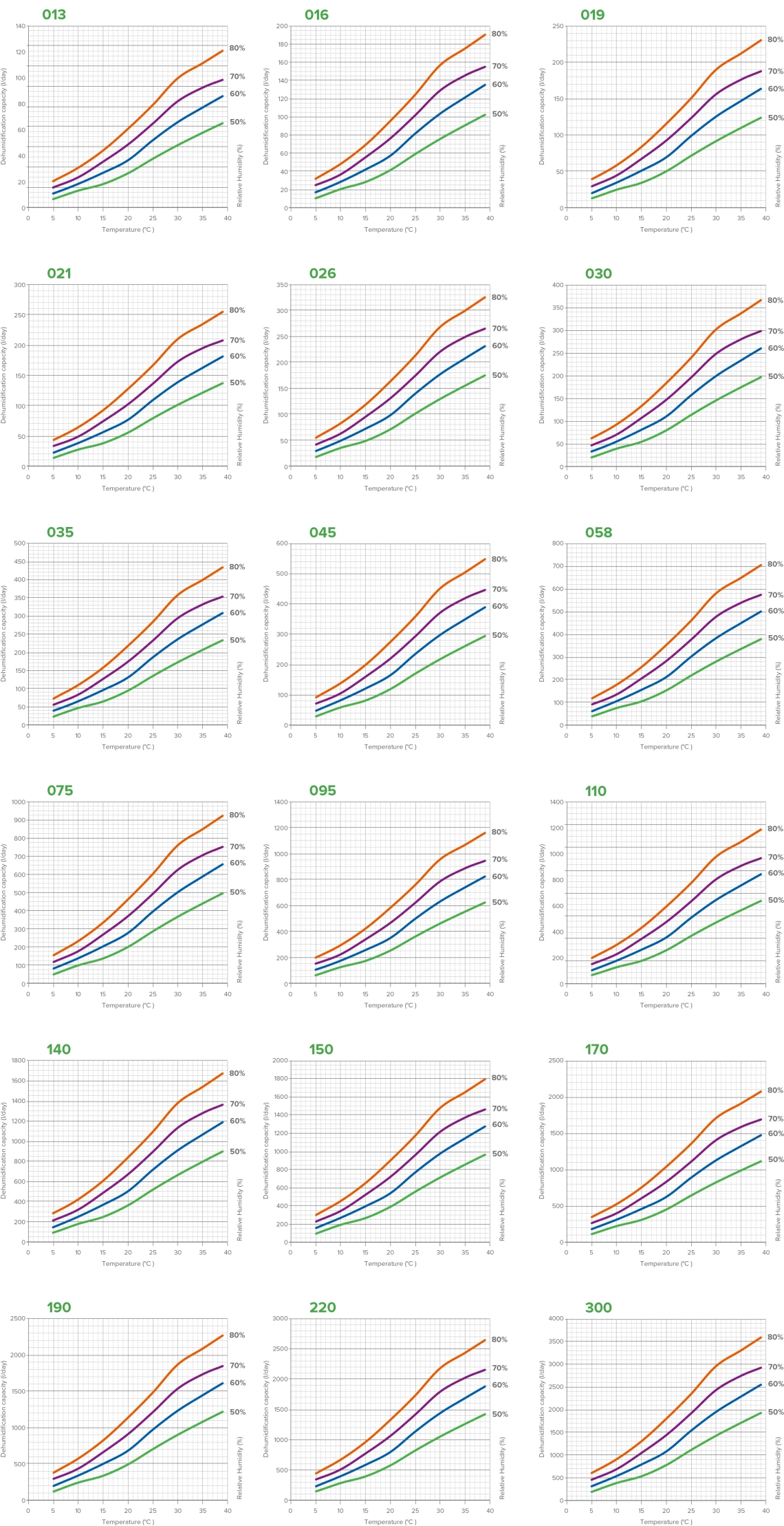

Efektyvumo diagrama


MyCond MIT MST oro sausintuvo našumo diagramos

Matmenys

Specifikacijos Vienetai MIT -
MST 010
MIT -
MST 013
MIT -
MST 016
MIT -
MST 019
MIT -
MST 021
MIT -
MST 026
MIT -
MST 030
MIT -
MST 035
MIT -
MST 045
MIT -
MST 058
Sausinimo pajėgumas l per parą 100 128 157 190 210 268 302 358 452 581
Oro srautas m3/h 900 1200 1600 1600 2000 2800 2800 3800 4000 4800
Aušinimo pajėgumas kW 4,9 6,5 8 10 11 15 16 19 23 30
Vandens šildytuvo talpa kW 5,5 9,8 9,8 9,8 16,5 17 17 26,5 26,5 27
Elektrinio šildytuvo talpa kW pagal pageidavimą
Maitinimo šaltinis V / fazės / Hz 230/1/50 230/1/50 230/1/50 230/1/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50
Matmenys (WxLxH) mm 700х550х
1100
700х550х900 700х850х900 830х850х1350
Specifikacijos Vienetai MIT -
MST 075
MIT -
MST 095
MIT -
MST 110
MIT -
MST 140
MIT -
MST 150
MIT -
MST 170
MIT -
MST 190
MIT -
MST 220
MIT -
MST 300
MIT -
MST 450
Sausinimo pajėgumas l per dieną 760 955 1120 1380 1480 1710 1870 2180 2960 4650
Oro srautas m3/h 7000 8200 11000 12500 13000 15000 15000 17000 25000 3500
Aušinimo pajėgumas kW 38 50 56 66 75 86 96 110 148 226
Vandens šildytuvo talpa kW 48 55 76 83 98 107 107 118 168 235
Elektrinio šildytuvo talpa kW pagal pageidavimą
Maitinimo šaltinis V / fazės / Hz 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3+N/50
Matmenys (WxLxH) mm 1000х1400х1350 1000х1950х1640 1000x2500x1640 1000х3390х
1640
1000x4430x
2600

Visi duomenys atitinka: oro temperatūra 30 °C, santykinė oro drėgmė 80 %, vandens temperatūra 80/70 °C

Pastaba:
MIT - standartinė (pramoninė) versija
MST - baseino vandens versija
