Oru aušinamas spiralinis aušintuvas YHE serija MCU-500YHE

500 kW galios "Mycond" aukštatemperatūrinis šilumos siurblys su "Danfoss" kompresoriais su EVI technologija ir 3-iosios kartos valdymo sistema palaiko aukštą temperatūrą iki -32 °C. Efektyviai gamina karštą vandenį iki +60 °C, idealiai tinka didelėms patalpoms, užtikrina patikimą šildymą ištisus metus
Aušinimo pajėgumas: iki 500 kW
Šildymo pajėgumas: iki 540 kW

Norite pirkti arba turite klausimų?
Oru aušinamas spiralinis aušintuvas YHE serija MCU-500YHE

"Danfoss" kompresorius

  • Specialiai šilumos siurbliams
  • EVI technologija (naudojama vėsinimui ir šildymui)

Tylus ventiliatoriaus variklis

  • Didelis ventiliatoriaus sparnuotė

Išmanusis valdymas

  • Naujos kartos valdymo plokštė 3.0
  • Dešimt metų saugomi duomenys

Su 1 valdikliu galima sujungti iki 8 įrenginių.

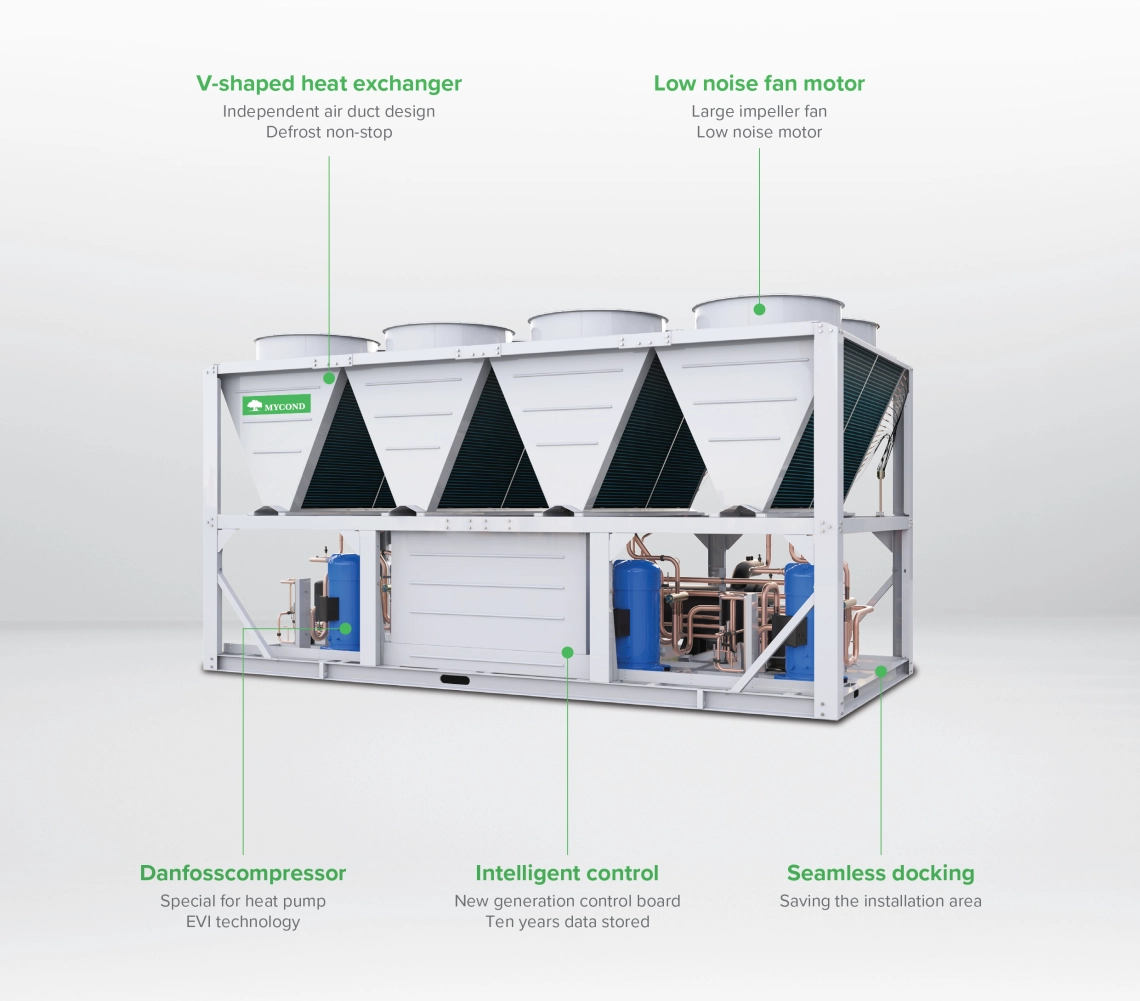

MyCond YHE MCU500YHE su V formos šilumokaičiu

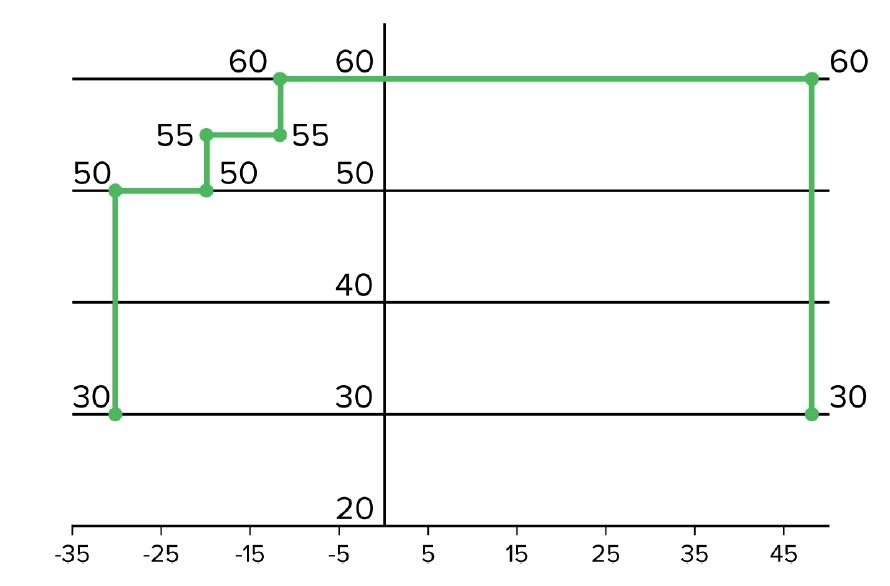

MyCond YHE MCU500YHE temperatūros režimo veikimo tvarkaraštis

Veikimo diapazonas:

Dėl patobulinto garų įpurškimo kompresorius gali veikti esant aukštesniam aukšto slėgio lygiui. Šildant žemomis temperatūromis, išleidžiamojo vandens temperatūra padidėja 5-10 °C: tai leidžia patenkinti grindinio šildymo sistemų, ventiliatorinių šilumokaičių ir naujausių radiatorių poreikius.

Aušinimas: - Vėsinimas:

  • Vandens išleidimo temp. 5~20 °C
  • Aplinkos temp. 5~48 °C

Šildymas:

  • Karšto vandens išleidimo temp. 30~60 °C
  • Aplinkos temperatūra -32~48 °C

Išplėstinis garų įpurškimas (EVI)

Optimizavimas:

  1. Pasiekiamas optimalus našumas.
  2. Didėja super aušinimo laipsnis.
  3. Pagerėja veikimas esant dideliam slėgiui.
  4. Padidėja šaldymo skysčio masės srautas per kondensatorių.
  5. Sumažėja temperatūra kompresoriaus išėjime.
  6. Padidėja dujinio šaldymo agento įsiurbimo tūris.

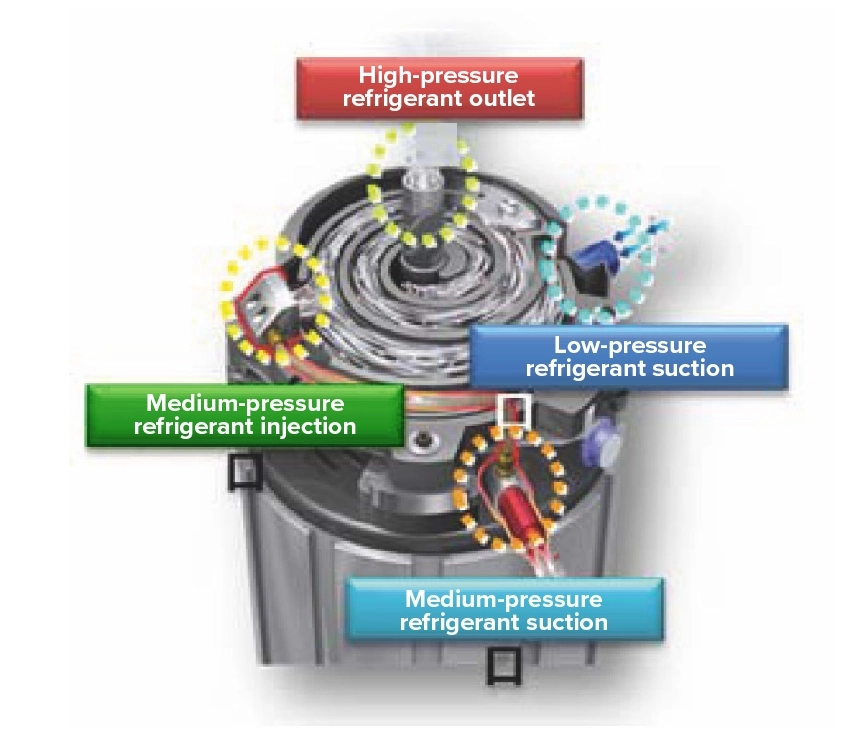

MyCond YHE MCU-500YHE kompresoriaus veikimo schema

MyCond YHE MCU-500YHE Šilumos siurblio veikimas su EVI

Slėgio-entalpijos diagrama, kurioje aprašomas pažangusis garo įpurškimo procesas. Įrengus kompresorių su pažangiuoju garų įpurškimu (EVI), užtikrinamas veiksmingas šildymas esant itin žemai lauko oro temperatūrai. Ši technologija taip pat gerokai pagerina šilumos siurblio našumą, nes siurblys pagamina daugiau šilumos, sunaudodamas mažiau energijos.

Vėsinimo naujovės

Vykdant vėsinimo operaciją, kai aplinkos temperatūra yra 45...55 °C, į kompresorių įpurškiamas šaltas garų būsenos šaltnešis, taip sumažinant išmetimo temperatūrą ir palengvinant kompresoriaus darbo sąlygas. Naudojant EVI technologiją pagrindinis skysto šaltnešio srautas ekonomaizerio kontūre papildomai atšaldomas, todėl viso aušintuvo aušinimo efektyvumas padidėja iki 20 %.

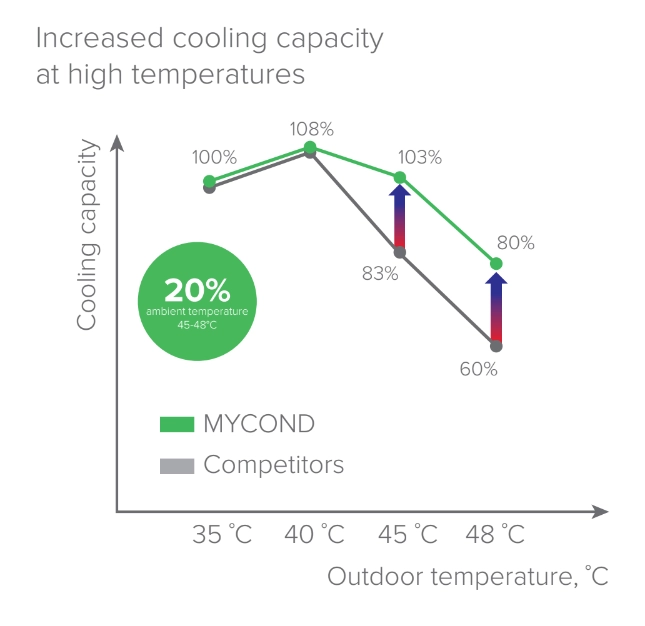

MyCond YHE MCU-500YHE aušinimo naujovės

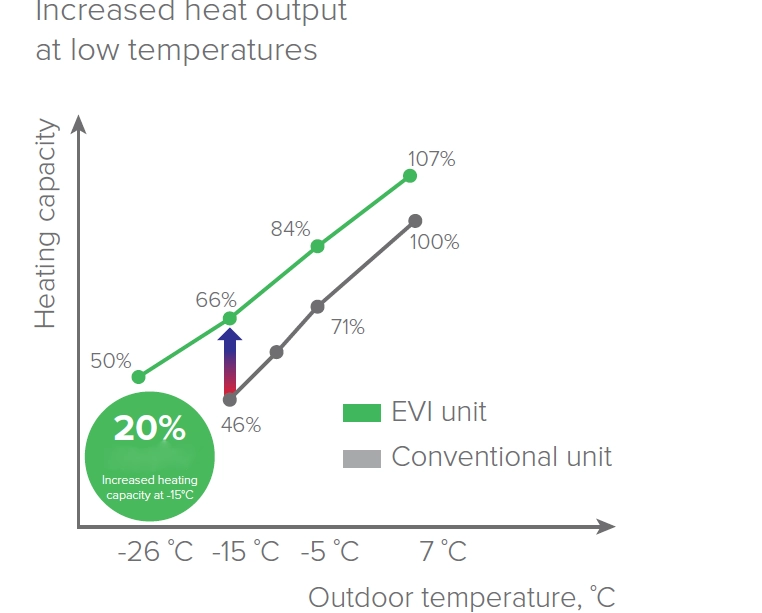

MyCond YHE MCU-500YHE optimizuotas šildymas

Optimizuotas šildymas

Dėl patobulinto garų įpurškimo (EVI) padidėja šaldymo skysčio srautas ir slėgis, o tai reiškia didesnę šiluminę galią ir vandens temperatūrą vartotojo pusėje. Kartu dėl padidėjusio šaldymo skysčio cirkuliacijos greičio žemoje temperatūroje šiluminė galia padidėja 20 %. Šildymo veikimas galimas esant aplinkos temperatūrai iki -26 °C.

Techniniai duomenys Vienetai MCU-500YHE
Šaldymo pajėgumas (A35/W7) kW 500
Elektrinė galia aušinimo režimu kW 147,06
EER 3,4
SEER 3,8
Šildymas
Vardinė šilumos galia (A7/W45) kW 540
Elektros galia šildymo režimu kW 147,1
COP 3,67
SCOP 3,36
Maksimali darbinė srovė А 400
Maitinimo šaltinis 380 V, 3 fazių 50 Hz
Vandens srautas m3/h 86
Vandens slėgio kritimas kPa 56
Prijungimo vamzdžio matmenys DN125 Vikšrinė jungtis
Kompresorius
Kompresoriaus tipas Hermetinis spiralinis kompresorius (Danfoss)
Kompresorių skaičius 4
Ventiliatorius
Ventiliatoriaus tipas Ašinis
Ventiliatorių skaičius 8
Oro srauto greitis m3/h 164000
Šaldymo skysčio kiekis kg R410A/24,5*4
Matmenys mm 4825×2250×2530
Grynasis svoris kg 3900
Darbinis svoris kg 4200

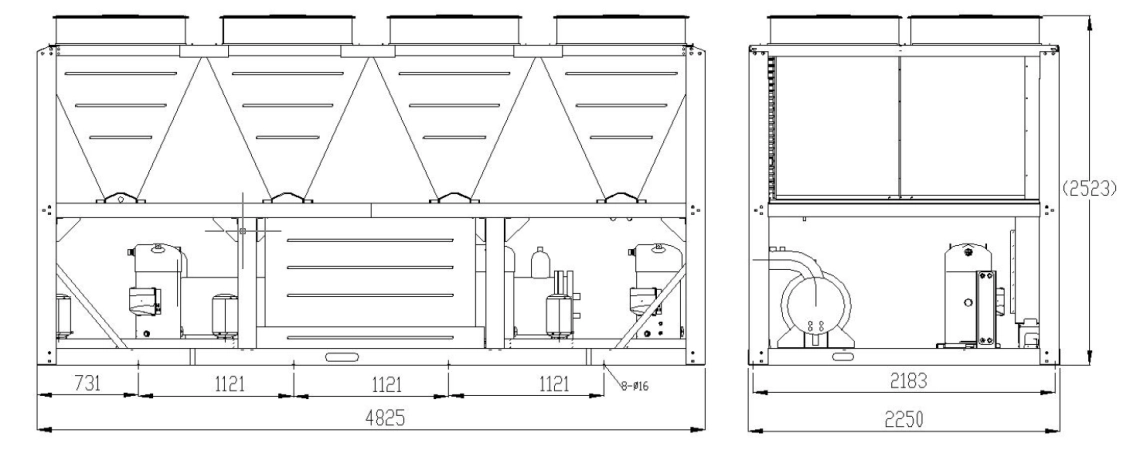

Matmenys

MCU-500YHE

MyCond YHE MCU-500YHE bendrieji matmenys
