Sieniniai ventiliatoriniai šilumokaičiai FHW serija

Naujoji "Silver Glass Wall" sieninių ventiliatorinių kamuolių serija skirta išskirtiniams interjerams. Puikiai tinka visų tipų gyvenamosioms erdvėms ir nedidelėms biuro patalpoms. Modeliai sukurti moderniu stiliumi, kad derėtų prie bet kokio interjero arba būtų kuo diskretiškesni

Aušinimo pajėgumas: 1,23 ... 3,76 kW

Šildymo pajėgumas: 1,34 ... 4,28 kW

Norite pirkti arba turite klausimų?

Sieniniai ventiliatoriniai šilumokaičiai FHW serija

FHW ventiliatorinius šilumokaičius galima prijungti prie "Modbus" tinklo, kad galėtumėte prisijungti prie "Smart Home" sistemos ir automatizuoti klimato kontrolę namuose.

MyCond FHW Sieninis ventiliatorinis šilumokaitis, skirtas efektyviai oro kontrolei.

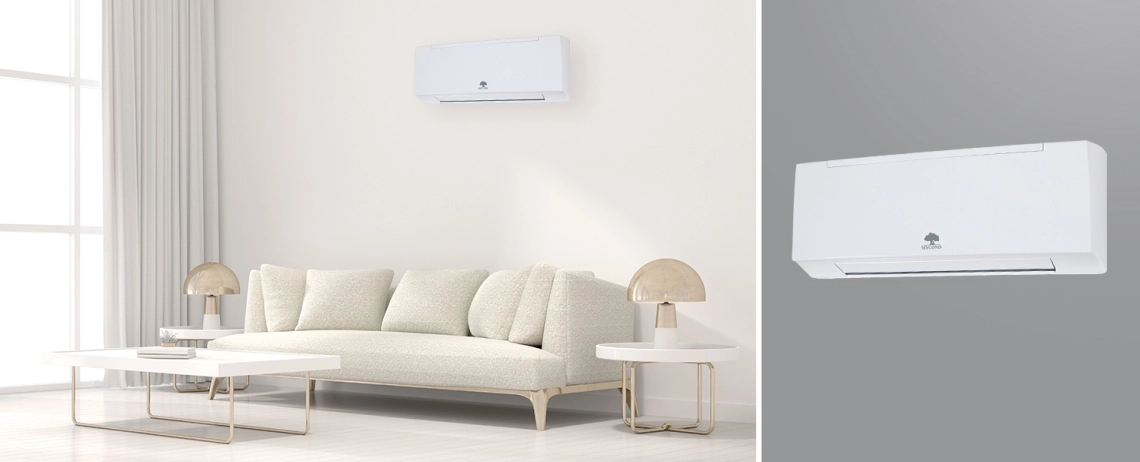

MyCond FHW Sieninis ventiliatorinis šilumokaitis moderniame interjere.

"Mycond" sieninių ventiliatorinių kontūro ventiliatorių privalumai:

Į korpusą galima įmontuoti papildomą 2/3 kelio vožtuvą ir kondensato siurblį.
Pasirenkamas BLDC ventiliatoriaus variklis.
Pasirenkamas elektrinis šildytuvas.

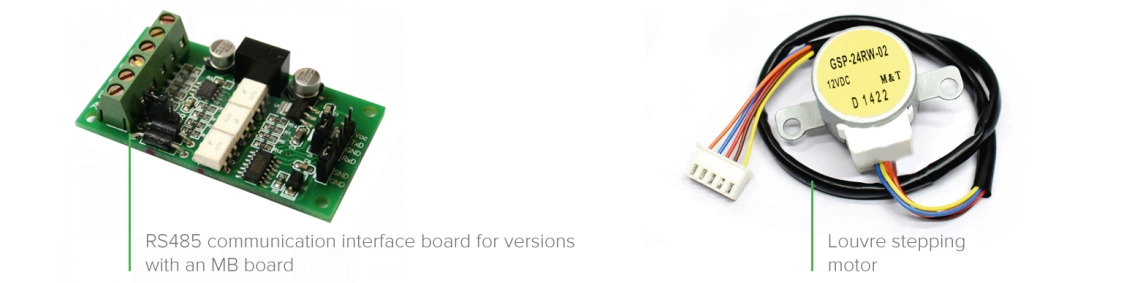

Įrangos konfigūracija :

FWH-1 be valdymo plokštės (reikalingas išorinis termostatas)

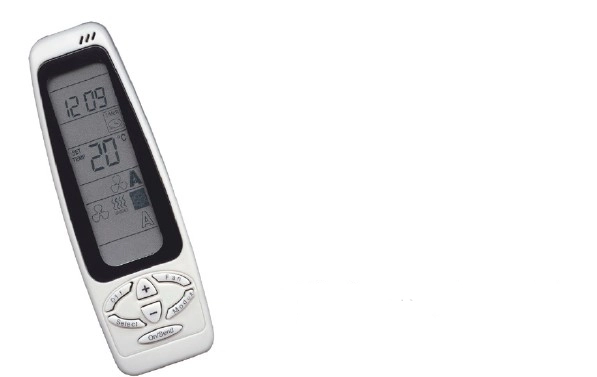

FWH-T1 su valdymo plokšte ir IR imtuvu (IR nuotolinio valdymo pultas pridedamas)
FHW-MB1 su valdymo plokšte ir "Modbus" moduliu (IR nuotolinio valdymo pultas - pasirinktinai)

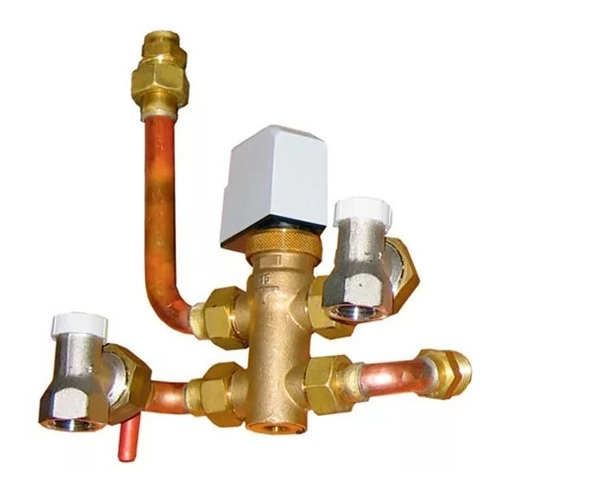

MyCond FHW vertikalus ventiliatorinių vėsintuvų montavimo rinkinys.

MyCond FHW Sieninio ventiliatorinio šilumokaičio įrenginio sudedamųjų dalių schema.

MyCond FHW serijos sieniniai ventiliatoriniai šilumokaičiai, prijungti prie Modbus tinklo.

Specifikacijos	Vienetai	FHW1						FHW2
Greičių skaičius		1	2	3	4	5	6	1	2	3	4	5	6
		min.	vidutiniškai		maks.			min.		vidutiniškai.		maks.
Oro srautas	m3/h	205	270	340	375	470	500	250	305	365	400	480	545
Bendras aušinimo pajėgumas	kW	1,23	1,49	1,74	1,85	2,13	2,20	1,42	1,62	1,82	1,93	2,16	2,32
Jautrusis vėsinimo pajėgumas	kW	0,91	1,13	1,34	1,44	1,70	1,77	1,06	1,23	1,41	1,51	1,73	1,89
Šildymo pajėgumas	kW	1,34	1,68	2,02	2,18	2,58	2,71	1,58	1,85	2,13	2,29	2,62	2,88
Slėgio nuostoliai (aušinimas)	kPa	4,8	6,8	9,0	10,1	12,9	13,8	6,2	7,9	9,8	10,8	13,2	15,1
Slėgio nuostoliai (šildymas)	kPa	4,5	6,8	9,4	10,8	14,7	15,9	6,1	8,1	10,4	11,8	15,1	17,8
Energijos suvartojimas	W	12	14	17	18	24	30	12	14	18	20	24	32
Garso galios lygis	dB(A)	35	41	46	48	52	53	39	43	47	49	53	55
Garso slėgio lygis (*)	dB(A)	26	32	37	39	43	44	30	34	38	40	44	46

Specifikacijos	Vienetai	FHW3						FHW4
Greičių skaičius		1	2	3	4	5	6	1	2	3	4	5	6
		min.	vidutiniškai		maks.				min.		vidutiniškai		maks.
Oro srautas	^m3/h	280	375	480	545	730	780	300	440	500	610	675	790
Bendras aušinimo pajėgumas	kW	1,87	2,30	2,75	3,00	3,59	3,73	1,97	2,60	2,83	26,7	3,43	3,76
Jautrusis vėsinimo pajėgumas	kW	1,33	1,67	2,03	2,24	2,77	2,90	1,41	1,91	2,10	2,44	2,62	2,93
Šildymo pajėgumas	kW	1,89	2,37	2,93	3,23	4,04	4,24	2,00	2,73	3,02	3,53	3,80	4,28
Slėgio nuostoliai (aušinimas)	kPa	11,2	16,2	22,5	26,3	36,4	39,1	14,1	23,0	27,2	34,0	38,5	45,1
Slėgio nuostoliai (šildymas)	kPa	9,1	13,8	20,1	24,1	35,9	39,2	12,7	22,2	26,7	35,2	40,4	49,8
Energijos suvartojimas	W	16	21	26	29	38	46	17	23	27	32	35	48
Garso galios lygis	dB(A)	35	40	45	48	55	57	36	43	46	51	54	57
Garso slėgio lygis (*)	dB(A)	26	31	36	39	46	48	27	34	37	42	45	48

Specifikacijose nurodyti šie veikimo parametrai:
APSAUGA. Įleidžiamo oro temperatūra: +27 °C (sausa temperatūra) +19 °C (drėgna temperatūra) Įleidžiamojo/išleidžiamojo vandens temperatūra: +27 °C (sausa temperatūra) +19 °C (drėgna temperatūra): +7/12 °C
ŠILDYMAS. Įleidžiamo oro temperatūra +20 °C. Įleidžiamojo/išleidžiamojo vandens temperatūra: +50/45 °C.
* Garso slėgio lygis yra 9 dB(A) mažesnis už garso galios lygį ir taikomas 100 m3 tūrio patalpai, kurioje garso atspindžio trukmė yra 0,5 s.

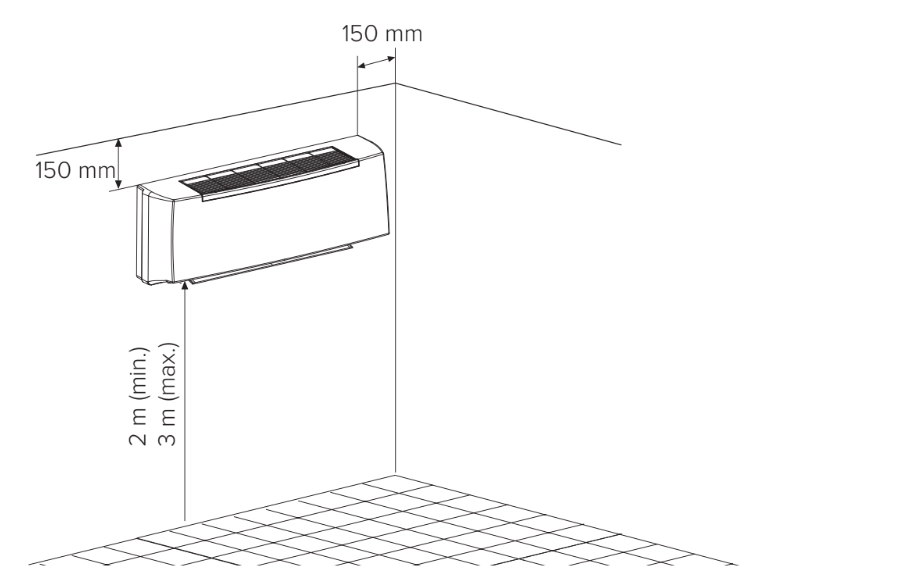

Įrengimo būdas

MyCond FHW ventiliatorinių šilumokaičių sieninio montavimo būdo iliustracija.

Matmenys

Bendras išdėstymas

MyCond FHW Sieniniai ventiliatoriniai oro kondicionieriai su Modbus valdymu išmaniesiems namams automatizuoti.

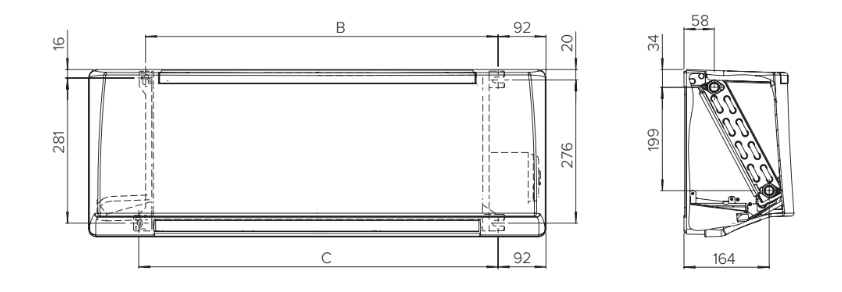

Įrengimo atstumai

MyCond FHW Sieninis ventiliatorinis šilumokaitis, tinkamas integruoti į išmaniuosius namus.

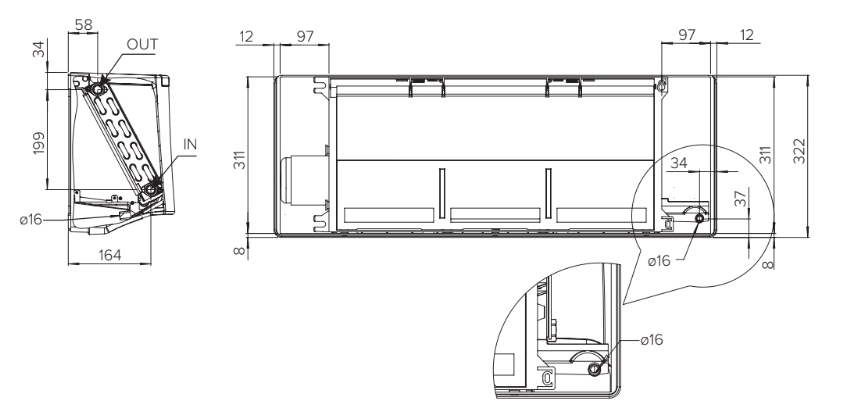

Įrengimo atstumai

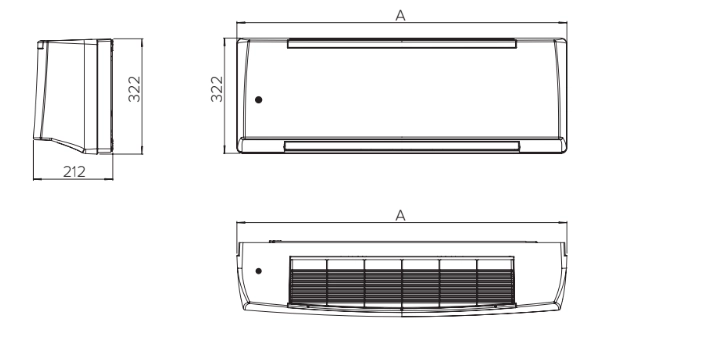

MyCond FHW serijos sieninių ventiliatorinių šilumokaičių matmenys.

FHW įrenginių matmenys

Modelis	A	B	C
FHW1	880	678	691
FHW2	880	678	691
FHW3	1185	983	996
FHW4	1185	983	996

FHW vienetų svoris

Modelis	Grynasis svoris (kg)
	FHW 1	FHW 2	FHW 3	FHW 4
Be vožtuvo	12	12	16	16
Su vožtuvu	13	13	17	17
