Universalūs ventiliatoriniai vėsintuvai SEC/F serija

Pradžia / Catalog / Oro kondicionavimas / Ventiliatoriniai vėsintuvai (FCU) / Grindiniai ventiliatoriniai vėsintuvai / Universalūs ventiliatoriniai vėsintuvai SEC/F serija
Šioje serijoje pateikiamas gaminių asortimentas skirtas nedidelio ploto patalpoms. Patalpai vėsinti arba šildyti užtenka vieno įrenginio. Ventiliatorinis įrenginys turi išcentrinį ventiliatorių, kuris leidžia pasiekti didelį našumą ir pasižymi mažo triukšmo charakteristikomis
Aušinimo pajėgumas: 0,57 ... 8,52 kW
Šildymo pajėgumas: 0,64 ... 10,53 kW

Norite pirkti arba turite klausimų?
Universalūs ventiliatoriniai vėsintuvai SEC/F serija
Mycond
Grindiniai ventiliatoriniai vėsintuvai

Serija leidžia montuoti skirtingose pozicijose. Su papildomų priedų asortimentu, ventiliatoriaus konvektorius gali būti puikiai pritaikytas konkrečioms eksploatavimo sąlygoms.

SEC/F serijos ventiliatoriaus konvektoriai, sumontuoti moderniuose interjeruose.



Pagrindinės savybės:

  • Gali būti įrengti su EC ventiliatoriais kaip pasirinktinai
  • Statinis slėgis iki 50 Pa
  • Vertikalus arba horizontalus dizainas
  • 2- arba 4-vamzdžių dizainas
  • Nuotolinis arba integruotas valdymo pultas

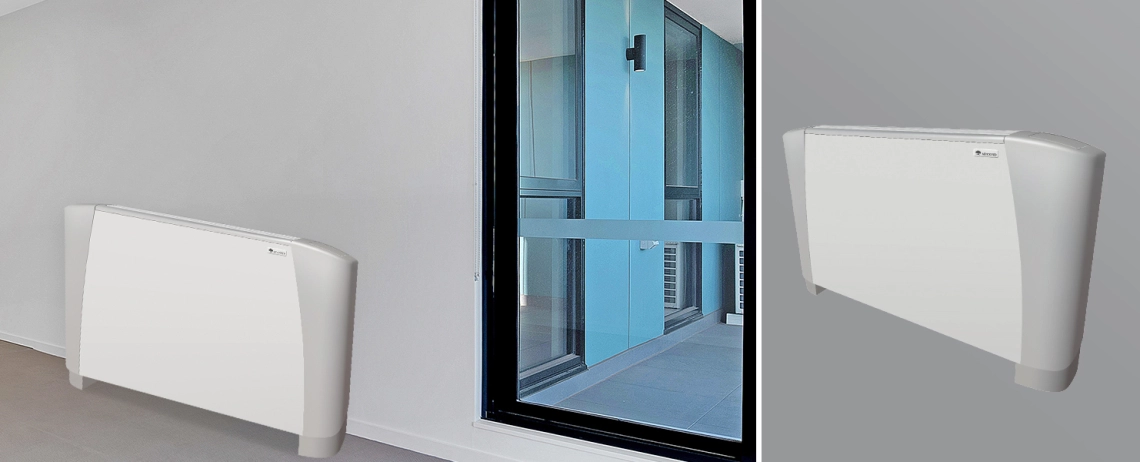

Universalus ventiliatoriaus konvektorius iš SEC/F serijos, eksponuojamas patalpoje.

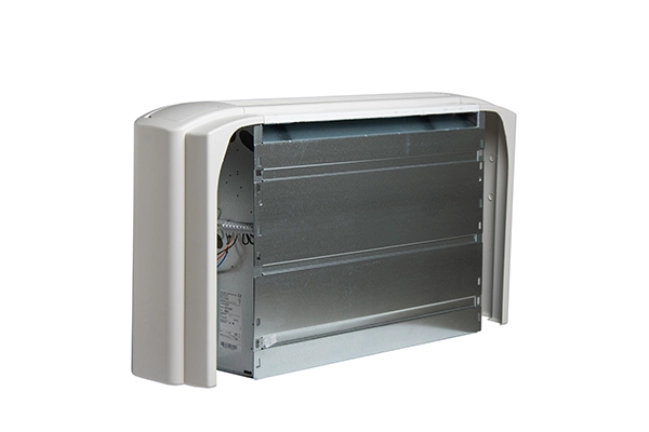

MyCond SEC/F išvaizda

Dizaino savybės :

  • Vidinis rėmas pagamintas iš didelio stiprumo cinkuoto plieno. Išorinis korpusas sudarytas iš metalinių priekinės plokštės ir plastikinių šoninių plokščių.
  • Oro paskirstymo grotelės pagamintos iš plastiko.
  • Keičiamas filtras su polipropileno šerdimis ir cinkuoto plieno rėmu. Lengva pakeisti, dėka specialių plastikinių gidų.
  • Centrifuginis ventiliatorius su aliuminio arba plastiko rotoriu, statiniu ir dinamišku balansu, kad veiktų kuo tyliau.



  • Šešių greičių vienfazis variklis (su trimis gamykliškai nustatytais greičiais), montuojamas ant antivibracinių atramų ir aprūpintas automatiškai atstatomu šilumos jungikliu, su apsaugos klasė IP20, izoliacijos klasė B.
  • Šilumokaičiai pagaminti iš varinių vamzdžių su aliuminio pelekai. Šilumokaitis standartiniu būdu prijungtas kairėje pusėje. Įrenginiai su dešiniuoju prijungimu yra prieinami pagal užklausą.
  • Drėkinimo indas pagamintas iš plastiko ir apšiltintas poliolefinų putomis (klasė M1); vamzdžio skersmuo 15 mm.

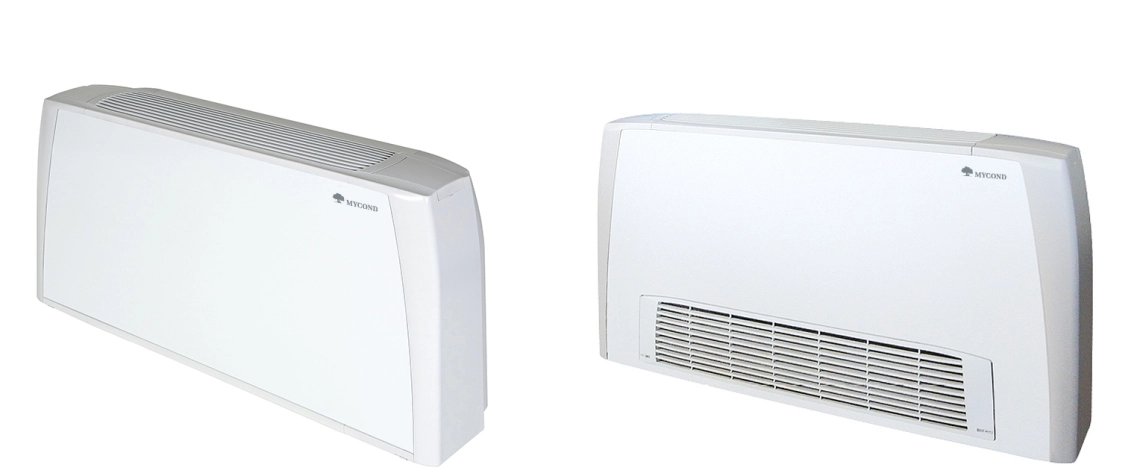

MyCond SEC/F ventiliatoriaus konvektorius, užtikrinantis efektyvų oro paskirstymą.

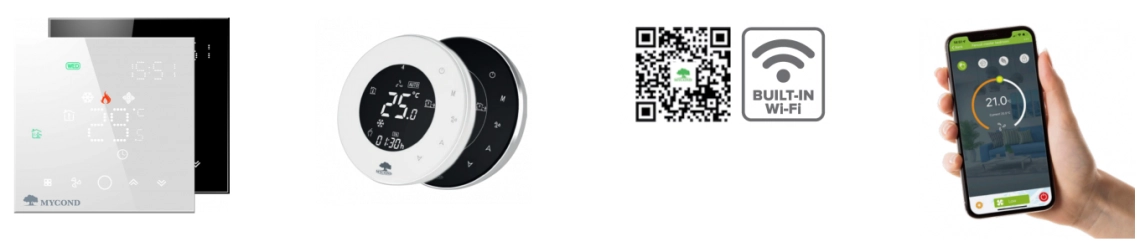

MyCond SEC/F modernios valdymo technologijos - 1

MyCond SEC/F modernios valdymo technologijos - 2

MyCond SEC/F modernios valdymo technologijos - 3

MyCond SEC/F modernios valdymo technologijos - 4





Optimalus automatizavimo rinkinys, leidžiantis patogiai ir paprastai valdyti per išmanųjį telefoną

MyCond SEC/F Mergina ir jos šuo šalia ventiliatoriaus konvektoriaus.



2-vamzdžių 3-eilių ventiliatoriaus konvektorių techniniai duomenys

Techniniai duomenys Įrenginiai SEC/F 1.3 SEC/F 2.3 SEC/F 3.3
Greitų skaičius   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Oro srauto greitis m3/h 105 125 150 175 195 220 145 170 220 250 295 340 185 235 270 325 385 440
Bendras aušinimo pajėgumas kW 0,57 0,66 0,75 0,84 0,91 1,00 0,90 0,99 1,23 1,35 1,53 1,70 1,27 1,55 1,76 2,04 2,35 2,61
Jautrus aušinimo pajėgumas kW 0,45 0,53 0,60 0,69 0,75 0,83 0,68 0,76 0,95 1,06 1,21 1,36 0,92 1,13 1,30 1,51 1,76 1,97
Šildymo pajėgumas kW 0,64 0,76 0,86 0,98 1,07 1,19 0,94 1,06 1,34 1,49 1,70 1,92 1,26 1,56 1,79 2,10 2,44 2,74
Vandens slėgio kritimas (aušinimas) kPa 2,5 3,0 3,8 4,7 5,4 6,3 2,5 3,0 4,4 5,3 6,5 7,9 6,6 9,4 11,8 15,3 19,7 23,8
Vandens slėgio kritimas (šildymas) kPa 0,9 1,1 1,4 1,8 2,1 2,5 2,2 2,8 4,2 5,0 6,4 7,9 5,4 7,8 10,0 13,2 17,1 21,0
Galingumo suvartojimas W 16 19 21 25 29 33 14 16 22 26 32 40 15 20 25 32 41 49
Garso galingumo lygis dB(A) 32 34 36 39 42 45 30 33 40 43 47 51 31 36 40 45 49 52
Garso slėgio lygis (*) dB(A) 23 25 27 30 33 36 21 24 31 34 38 42 22 27 31 36 40 43



Techniniai duomenys Įrenginiai SEC/F 4.3 SEC/F 5.3 SEC/F 6.3
Greitų skaičius   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Oro srauto greitis m3/h 185 265 335 400 485 570 250 315 420 495 545 650 415 505 590 680 760 830
Bendras aušinimo pajėgumas kW 1,25 1,71 2,11 2,43 2,83 3,19 1,66 2,01 2,55 2,90 3,13 3,58 2,50 2,94 3,32 3,70 4,01 4,26
Jautrus aušinimo pajėgumas kW 0,91 1,26 1,57 1,82 2,15 2,45 1,22 1,49 1,91 2,19 2,38 2,76 1,87 2,23 2,54 2,86 3,12 3,35
Šildymo pajėgumas kW 1,25 1,74 2,18 2,52 2,97 3,41 1,65 2,02 2,61 3,00 3,24 3,75 2,56 3,05 3,45 3,90 4,26 4,56
Vandens slėgio kritimas (aušinimas) kPa 6,5 11,2 16,2 20,8 27,2 33,8 4,1 5,8 8,8 11,1 12,7 16,2 8,6 11,4 14,1 17,2 19,8 22,1
Vandens slėgio kritimas (šildymas) kPa 5,3 9,5 14,0 18,2 24,3 30,8 3,4 4,8 7,5 9,6 11,0 14,2 7,3 9,9 12,3 15,2 17,8 20,1
Galingumo suvartojimas W 14 21 28 34 44 57 18 22 32 39 46 61 37 46 55 67 78 88
Garso galingumo lygis dB(A) 27 33 39 43 47 53 26 31 37 41 43 48 37 42 46 49 52 54
Garso slėgio lygis (*) dB(A) 18 24 30 34 38 43 17 22 28 32 34 39 28 33 37 40 43 45



Techniniai duomenys Įrenginiai SEC/F 7.3 SEC/F 8.3 SEC/F 9.3
Greitų skaičius   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Oro srauto greitis m3/h 445 535 630 735 840 925 510 655 815 1020 1100 1200 735 830 980 1210 1365 1500
Bendras aušinimo pajėgumas kW 2,82 3,29 3,74 4,21 4,66 5,01 3,01 3,68 4,32 5,09 5,36 5,69 4,00 4,38 4,95 5,74 6,21 6,56
Jautrus aušinimo pajėgumas kW 2,08 2,45 2,80 3,19 3,56 3,85 2,27 2,82 3,35 4,02 4,26 4,55 3,08 3,40 3,89 4,60 5,03 5,37
Šildymo pajėgumas kW 2,83 3,34 3,83 4,33 4,83 5,23 3,22 4,02 4,78 5,75 6,11 6,55 4,42 4,86 5,58 6,62 7,26 7,78
Vandens slėgio kritimas (aušinimas) kPa 12,3 16,2 20,3 25,1 30,1 34,2 7,2 10,3 13,8 18,4 20,2 22,5 11,8 13,8 17,3 22,4 25,9 28,6
Vandens slėgio kritimas (šildymas) kPa 10,1 13,5 17,2 21,3 25,9 29,7 5,6 8,3 11,3 15,6 17,3 19,6 9,8 11,6 14,8 19,9 23,5 26,5
Galingumo suvartojimas W 44 54 66 79 92 103 47 62 81 105 116 130 78 92 108 134 152 176
Garso galingumo lygis dB(A) 38 42 47 51 54 56 39 45 50 56 58 60 47 50 54 58 62 64
Garso slėgio lygis (*) dB(A) 29 33 38 42 45 47 30 36 41 47 49 51 38 41 45 49 53 55



Techniniai duomenys Įrenginiai SEC/F 7.4 SEC/F 8.4 SEC/F 9.4
Greitų skaičius   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Oro srauto greitis m3/h 445 535 630 735 840 925 510 655 815 1020 1100 1200 735 830 980 1210 1365 1500
Bendras aušinimo pajėgumas kW 2,99 3,51 4,01 4,56 5,08 5,48 3,22 3,97 4,72 5,63 5,94 6,34 4,34 4,79 5,45 6,41 6,98 7,42
Jautrus aušinimo pajėgumas kW 2,18 2,57 2,96 3,39 3,80 4,13 2,38 2,98 3,58 4,33 4,59 4,93 3,28 3,63 4,18 4,98 5,48 5,87
Šildymo pajėgumas kW 2,95 3,49 4,03 4,62 5,15 5,59 3,37 4,26 5,14 6,27 6,60 7,20 4,70 5,23 6,01 7,18 7,93 8,52
Vandens slėgio kritimas (aušinimas) kPa 9,5 12,5 15,9 20,0 24,2 27,7 9,6 14,0 19,0 26,0 28,6 32,2 8,9 10,6 13,4 17,8 20,7 23,2
Vandens slėgio kritimas (šildymas) kPa 7,5 10,1 13,1 16,6 20,1 23,2 8,5 12,8 17,9 24,9 27,8 31,7 8,3 10,0 12,8 17,6 20,9 23,7
Galingumo suvartojimas W 44 54 66 79 92 103 47 62 81 105 116 130 78 92 108 134 152 176
Garso galingumo lygis Lw dB(A) 38 42 47 51 54 56 39 45 50 56 58 60 47 50 54 58 62 64
Garso slėgio lygis (*)Lp dB(A) 29 33 38 42 45 47 30 36 41 47 49 51 38 41 45 49 53 55



Techniniai duomenys Įrenginiai SEC/F 1.4 SEC/F 2.4 SEC/F 3.4
Greitų skaičius   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Oro srauto greitis m3/h 105 125 150 175 195 220 145 170 220 250 295 340 185 235 270 325 385 440
Bendras aušinimo pajėgumas kW 0,65 0,77 0,87 1,00 1,08 1,20 1,00 1,11 1,41 1,56 1,78 2,00 1,32 1,63 1,87 2,17 2,53 2,83
Jautrus aušinimo pajėgumas kW 0,49 0,58 0,66 0,77 0,84 0,94 0,73 0,82 1,05 1,17 1,35 1,53 0,95 1,18 1,36 1,59 1,86 2,09
Šildymo pajėgumas kW 0,69 0,80 0,92 1,07 1,17 1,31 0,99 1,11 1,43 1,60 1,83 2,08 1,30 1,62 1,87 2,19 2,59 2,88
Vandens slėgio kritimas (aušinimas) kPa 1,9 2,5 3,2 4,0 4,7 5,6 4,9 6,1 9,1 11,0 13,9 17,2 3,7 5,3 6,7 8,8 11,5 14,1
Vandens slėgio kritimas (šildymas) kPa 1,7 2,2 2,8 3,7 4,3 5,3 4,0 4,9 7,6 9,3 11,8 14,8 2,8 4,2 5,4 7,1 9,8 11,5
Galingumo suvartojimas W 16 19 21 25 29 33 14 16 22 26 32 40 15 20 25 32 41 49
Garso galingumo lygis dB(A) 32 34 36 39 42 45 30 33 40 43 47 51 31 36 40 45 49 52
Garso slėgio lygis* dB(A) 23 25 27 30 33 36 21 24 31 34 38 42 22 27 31 36 40 43
Techniniai duomenys Įrenginiai SEC/F 4.4 SEC/F 5.4 SEC/F 6.4
Greitų skaičius   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Oro srauto greitis m3/h 185 265 335 400 485 570 250 315 420 495 545 650 415 505 590 680 760 830
Bendras aušinimo pajėgumas kW 1,31 1,81 2,25 2,62 3,08 3,50 1,77 2,17 2,79 3,21 3,49 4,03 2,79 3,34 3,81 4,31 4,71 5,04
Jautrus aušinimo pajėgumas kW 0,94 1,32 1,65 1,93 2,30 2,63 1,28 1,58 2,04 2,36 2,58 3,01 2,03 2,45 2,81 3,20 3,52 3,79
Šildymo pajėgumas kW 1,28 1,80 2,27 2,64 3,14 3,62 1,71 2,10 2,74 3,16 3,46 4,01 2,82 3,39 3,90 4,46 4,92 5,31
Vandens slėgio kritimas (aušinimas) kPa 3,4 6,1 9,0 11,7 15,5 19,6 7,3 10,4 16,3 20,8 24,2 31,3 14,4 19,7 24,8 30,9 36,2 40,9
Vandens slėgio kritimas (šildymas) kPa 2,6 5,0 7,2 9,4 12,8 16,4 5,6 8,1 12,9 16,6 19,5 25,2 11,9 16,5 21,1 26,8 31,8 36,3
Galingumo suvartojimas W 14 21 28 34 44 57 18 22 32 39 46 61 37 46 55 67 78 88
Garso galingumo lygis Lw dB(A) 27 33 39 43 47 52 26 31 37 41 43 48 37 42 46 49 52 54
Garso slėgio lygis (*)Lp dB(A) 18 24 30 34 38 43 17 22 28 32 34 39 28 33 37 40 43 45
Techniniai duomenys Įrenginiai SEC/F 7.4 SEC/F 8.4 SEC/F 9.4
Greitų skaičius   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Oro srauto greitis m3/h 445 535 630 735 840 925 510 655 815 1020 1100 1200 735 830 980 1210 1365 1500
Bendras aušinimo pajėgumas kW 2,99 3,51 4,01 4,56 5,08 5,48 3,22 3,97 4,72 5,63 5,94 6,34 4,34 4,79 5,45 6,41 6,98 7,42
Jautrus aušinimo pajėgumas kW 2,18 2,57 2,96 3,39 3,80 4,13 2,38 2,98 3,58 4,33 4,59 4,93 3,28 3,63 4,18 4,98 5,48 5,87
Šildymo pajėgumas kW 2,95 3,49 4,03 4,62 5,15 5,59 3,37 4,26 5,14 6,27 6,60 7,20 4,70 5,23 6,01 7,18 7,93 8,52
Vandens slėgio kritimas (aušinimas) kPa 9,5 12,5 15,9 20,0 24,2 27,7 9,6 14,0 19,0 26,0 28,6 32,2 8,9 10,6 13,4 17,8 20,7 23,2
Vandens slėgio kritimas (šildymas) kPa 7,5 10,1 13,1 16,6 20,1 23,2 8,5 12,8 17,9 24,9 27,8 31,7 8,3 10,0 12,8 17,6 20,9 23,7
Galingumo suvartojimas W 44 54 66 79 92 103 47 62 81 105 116 130 78 92 108 134 152 176
Garso galingumo lygis Lw dB(A) 38 42 47 51 54 56 39 45 50 56 58 60 47 50 54 58 62 64
Garso slėgio lygis (*)Lp dB(A) 29 33 38 42 45 47 30 36 41 47 49 51 38 41 45 49 53 55

Techniniai duomenys taikomi šiems eksploatavimo parametrams:
AUŠINIMAS: Įleidžiamo oro temperatūra 27 °C (sausoji temperatūra), +19 °C (drėgnos temperatūros). Įleidžiamo/išleidžiamo vandens temperatūra +7/12 °C.
ŠILDYMAS: Įleidžiamo oro temperatūra +20 °C. Įleidžiamo/išleidžiamo vandens temperatūra +50/45 °C. Žemas – Vidutinis – Aukštas = Standartiškai prieinami greičiai.
*Garso slėgio lygis yra 9 dB(A) mažesnis nei garso galingumo lygis ir taikomas patalpai, kurios tūris 100 m3 ir garso atspindėjimo laikas 0,5 s.

SEC/F CV, CH-CVB įrenginių svoris

Modelis Svoris su pakuote (kg) Svoris be pakuotės (kg)
  1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9
3 15,5 17,2 21,4 22,5 26,9 27,7 32,1 35,7 35,9 13,9 15,4 19,1 20,2 24,1 24,9 28,8 32,0 32,2
4 16,0 18,0 22,4 23,5 28,1 29,0 33,6 37,2 37,4 14,4 16,2 20,1 21,2 25,3 26,2 30,3 33,5 33,7

SEC/F NC įrenginių svoris

Modelis Svoris su pakuote (kg) Svoris be pakuotės (kg)
  1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9
3 12,2 13,6 17,1 18,1 21,9 22,8 27,0 30,2 30,4 10,6 11,8 15,3 16,3 19,6 20,5 24,2 27,1 27,3
4 12,7 14,4 18,1 19,1 23,1 24,1 28,5 31,7 31,9 11,1 12,6 16,3 17,3 20,8 21,8 25,7 28,6 28,8

Galimi dizainai :

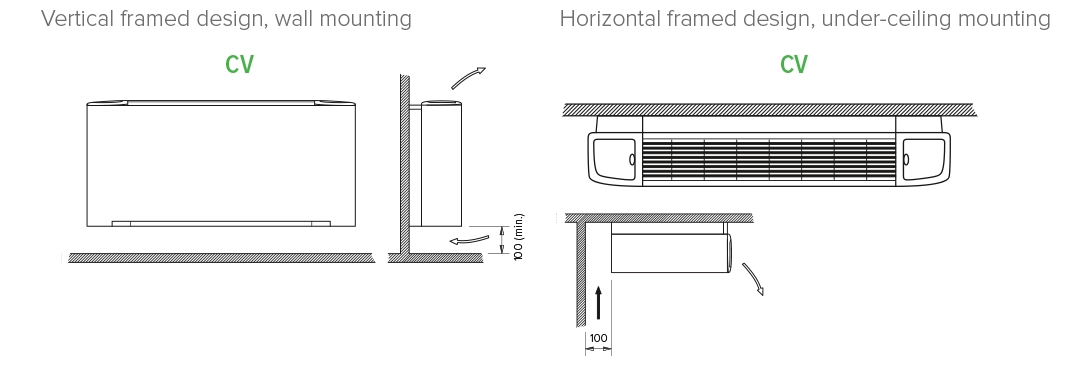

Universalus MyCond SEC/F serijos ventiliatoriaus konvektoriaus montavimas.

Galimi dizainai :

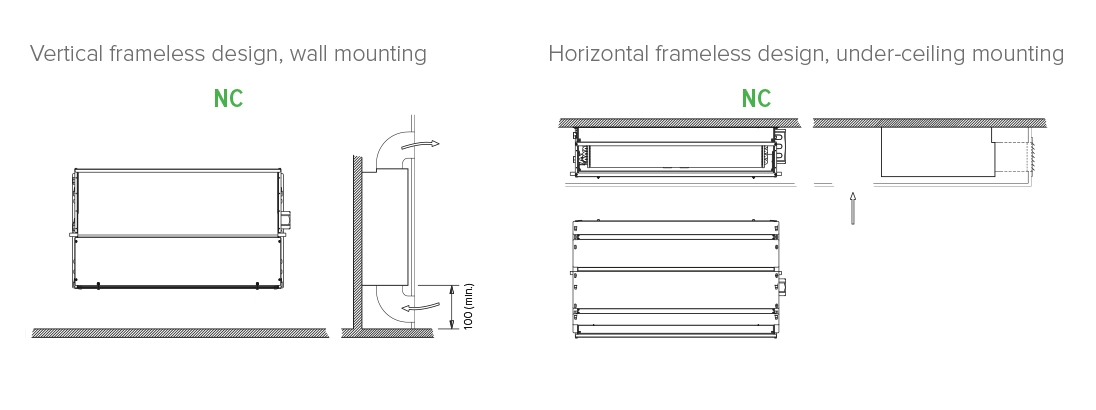

MyCond SEC/F Universalūs ventiliatoriaus konvektoriai, siūlantys pritaikomumą.

Matmenys

SEC/F CV įrenginių matmenys

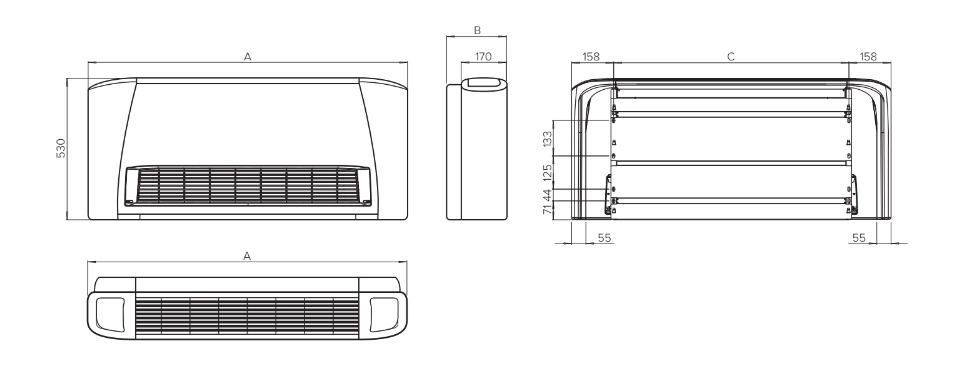

MyCond SEC/F Ventiliatoriaus konvektorių matmenų diagrama šildymo ir aušinimo valdymui.



Matmenys

SEC/F CH-CVB įrenginių matmenys


Diagrama, rodanti MyCond SEC/F serijos ventiliatoriaus konvektorių matmenis.

Modelis Įrenginiai 1 2 3 4 5 6 7 8 9
A mm 670 770 985 985 1200 1200 1415 1415 1415
B mm 225 225 225 225 225 225 225 225 225
C mm 354 454 669 669 884 884 1099 1099 1099



Matmenys

SEC/F NC įrenginių matmenys

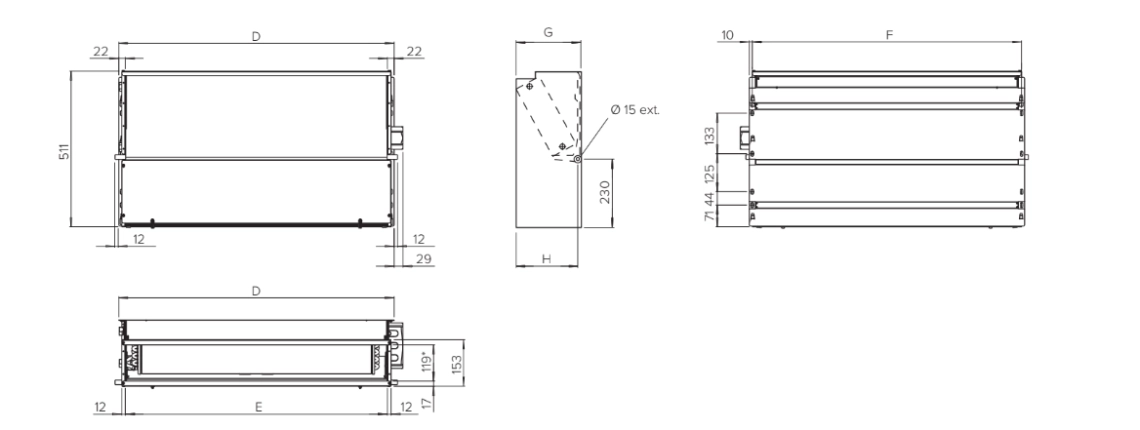

Diagrama, rodanti MyCond SEC/F serijos ventiliatoriaus konvektoriaus matmenis.

Modelis Įrenginiai 1 2 3 4 5 6 7 8 9
D mm 374 474 689 689 904 904 1119 1119 1119
E mm 330 430 645 645 860 860 1075 1075 1075
F mm 354 454 669 669 884 884 1099 1099 1099
G mm 218 218 218 218 218 218 218 248 248
H mm 205 205 205 205 205 205 205 235 235
