Vėdinimo įrenginiai su rekuperacija MV***I-W serija

"MYCOND" vėdinimo įrenginiai su rekuperacija yra sukurti taip, kad užtikrintų maksimalų komfortą patalpoje, nes įsiurbiamą orą kondicionuoja iš šalinamo oro susigrąžinta šiluma ir drėgme, taip gerokai sumažindami patalpų vėsinimo ar šildymo sąnaudas
Oro srauto greitis: 200 ... 3000 m3/h

Norite pirkti arba turite klausimų?
Vėdinimo įrenginiai su rekuperacija MV***I-W serija

Šviežias oras tiekiamas per rekuperatorių, kai naudojamas rekuperacijos režimas, arba tiesiogiai, kai naudojamas apėjimo režimas.

Bendras našumas:

  • Šviežio oro tiekimas (nuo 200 iki 3000m3/h)
  • Šilumos atgavimas: iki 75 %
  • Drėgmės atgavimas: iki 65 %
  • Oro filtravimas ir valymas
  • Tylus ir patikimas veikimas

Įrenginiai turi standartinį funkcijų rinkinį:

  • Ventiliatoriaus greičio reguliavimas
  • Keturi integruoti temperatūros jutikliai
  • Šilumokaičio apsauga nuo užšalimo
  • Laisvo aušinimo sistema
  • Išmanioji šilumokaičio atitirpinimo sistema
  • Išorinio elektrinio oro šildytuvo valdymas
  • Savaitinis laikmatis
  • Integruotinumas su pastato valdymo sistema

* Galima pasirinkti kaip papildomą įrangą

Vasarą rekuperacijos sistema taupo elektros energiją oro kondicionavimui, nes dalį lauko šilumos grąžina atgal į lauką.

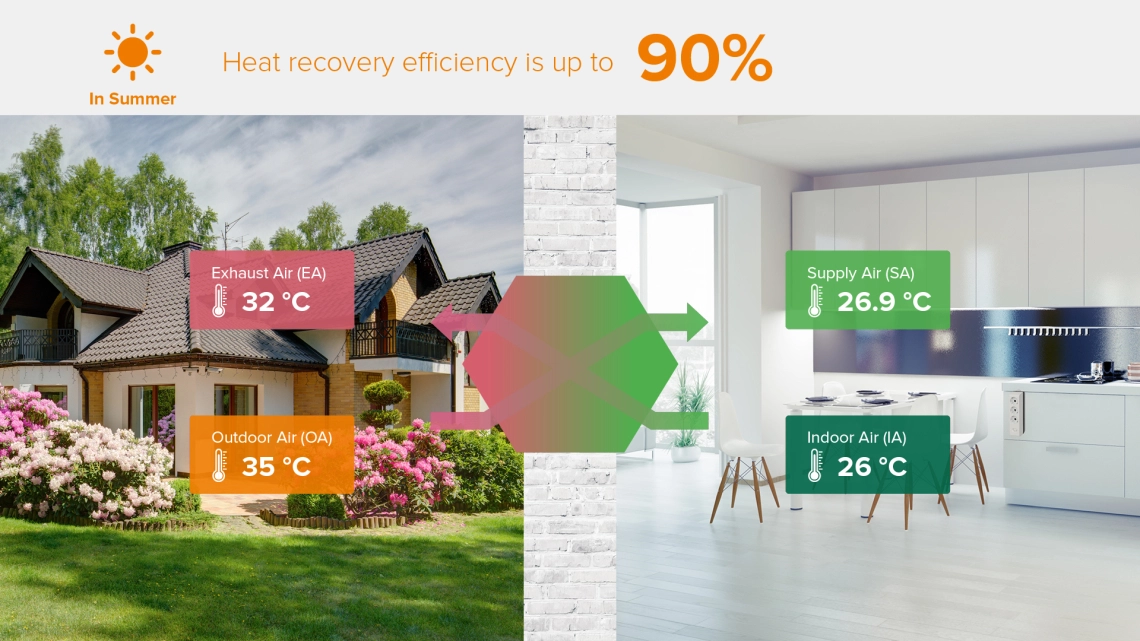

MyCond MV***I-W vasaros vėdinimo schema su rekuperacija

Žiemą dalis patalpų šilumos grąžinama į patalpas, taip gerokai sutaupant patalpų ir oro šildymui.

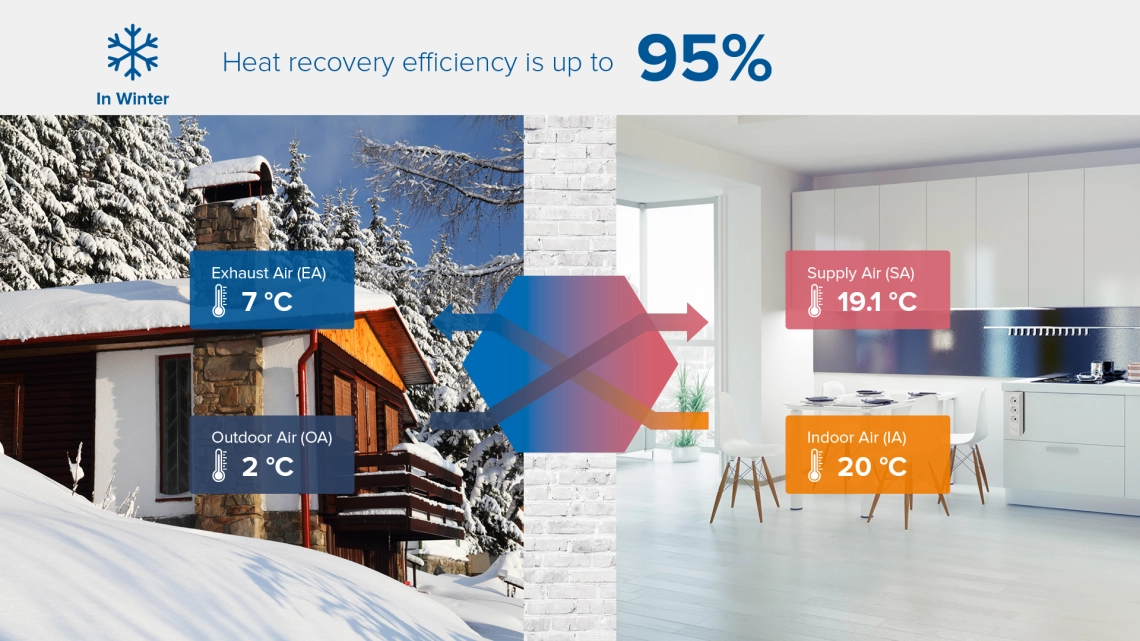

MyCond MV***I-W žiemos vėdinimo schema su rekuperacija

Duomenys pateikiami kaip nuoroda. Daug kas priklauso nuo patalpos oro drėgmės, lauko oro drėgmės, patalpos šilumos izoliacijos, šilumos izoliacijos ir oro kanalų ilgio ir kt.

Specifikacijos   Vienetai MV1500I-W MV2000I-W MV2500I-W MV3000I-W
Oro srautas didelis m3/h 1500 2000 2500 3000
  vidutinė m3/h 1500 2000 2500 3000
  žemas m3/h 1000 1200 2000 2500
Išorinis slėgis

didelis

vidutinė

Pa

Pa

163

135

176

132

200

170

210

180

  žemas Pa 84 1110 140 150
Entalpijos efektyvumas,
aušinimas

didelis

vidutinė

%

%

66

66

62

62

61

61

60

60

  žemas % 69 65 64 63
Entalpijos efektyvumas,
šildymas

didelis

vidutinė

%

%

70

70

71

71

70

70

69

69

  žemas % 74 73 72 71
Šilumos perdavimas
efektyvumas

didelis

vidutinė

%

%

71

71

71

71

70

70

70

70

  žemas % 74 74 73 73
Triukšmo lygis

didelis

vidutinė

dB(A)

dB(A)

51

49

53

51

55

52

57

54

  žemas dB(A) 46 49 50 51
Įtampa   V 220-240 V / 1Ph / 50 Hz
Energijos suvartojimas   W 485/740/785 650/980/1020 940/1250/1300 1400/1870/1950
Darbinė srovė   A 2.3/3.6/3.8 3.0/4.6/4.8 4.5/6.0/6.3 6.5/8.7/9.0
Įėjimo galia   W 485/740/785  650/980/1020  940/1250/1300  1400/1870/1950
Maitinimo kabelis   mm2 3х1,5 3х2,5
Valdymo kabelis   mm2 2×0.5
Kontrolė, standartas     Taip (7 dienų laikrodis)
Valdymas (BMS), Modbus     Taip
Ventiliatoriaus tipas     AC ventiliatoriaus variklis
Ventiliatoriaus greitis (tiekimo oras)     3 greičių ventiliatoriaus valdymas
Ventiliatoriaus greitis (ištraukiamo oro)     3 greičių ventiliatoriaus valdymas
Apeiti     Taip (automatinis reguliuojamame diapazone)
Atšildymas     Taip (automatinis reguliuojamame diapazone)
CO2 kontrolė     Papildomas jutiklis (įjungimo/išjungimo valdymas reguliuojamame diapazone)
Gedimų signalizacijos išėjimo kontaktai     Taip
Gaisro gesinimas     Taip
Svoris   kg 110 112 130 142
Matmenys didelis mm 1250 1250 1524 1624
  vidutinė mm 1200 1200 1400 1500
  žemas mm 520 520 580 650
Jungiamosios vamzdžio skersmuo   mm 380х230-400х320 350х273-500х350 398х285-500х350

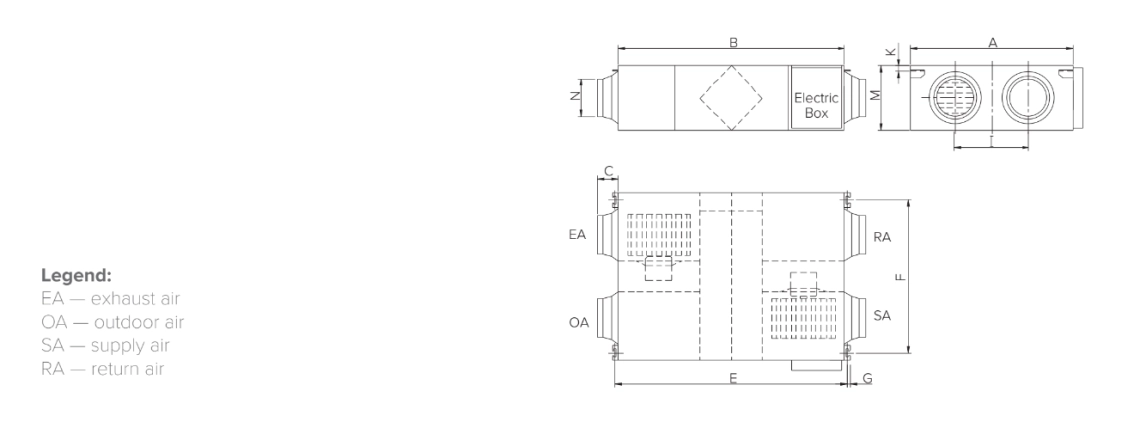

Matmenys

Ventiliacijos įrenginiai MV200I-W - MV600I-W

Modelis A B C E F G I K M N EA RA QA SA
MV200I-W 580 666 100 725 510 19 290 20 264 Ø144 150 150 150 150
MV400I-W 804 744 100 675 862 19 480 111 270 Ø144 150 150 150 150
MV600I-W 904 824 107 754 960 19 500 111 270 Ø194 200 200 200 200

Visi matmenys nurodyti milimetrais.


MyCond MV***I-W Bendrieji matmenys - 1

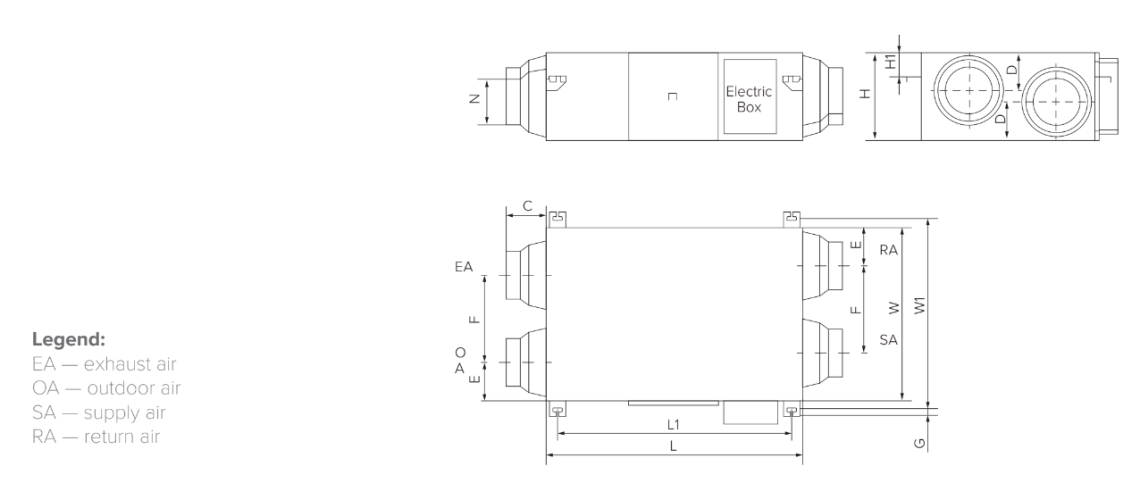

Matmenys

Ventiliacijos įrenginiai MV900I-W - MV1100I-W

Modelis L L1 W W1 H H1 N C D E F G EA RA QA SA
MV900I-W 1126 1056 834 891 388 169 Ø242 86 157 152 436 21 250 250 250 250
MV1100I-W 1129 1060 1216 1273 388 171 Ø242 86 147 152 621 21 250 250 250 205

Visi matmenys nurodyti milimetrais.


MyCond MV***I-W Bendrieji matmenys - 2

Matmenys

Ventiliacijos įrenginiai MV1500I-W - MV3000I-W

Modelis A B E F G I J K V V1 V2 W W1 W2 S S1 S2 U U1 U2 M N
MV1500I-W 1250 1200 1300 1170 520 600 338.5 300 230 255 280 308 333 358 320 345 370 400 425 450 10 12
MV2000I-W 1250 1200 1300 1170 520 600 338.5 300 230 255 280 308 333 358 320 345 370 400 425 450 10 12
MV2500I-W 1524 1400 1574 1370 580 700 334 335 273 298 323 350 375 400 350 375 400 500 525 550 10 12
MV3000I-W 1624 1500 1674 1470 650 750 400 405 285 310 335 373 398 423 350 375 400 500 525 550 10 12

Visi matmenys nurodyti milimetrais.

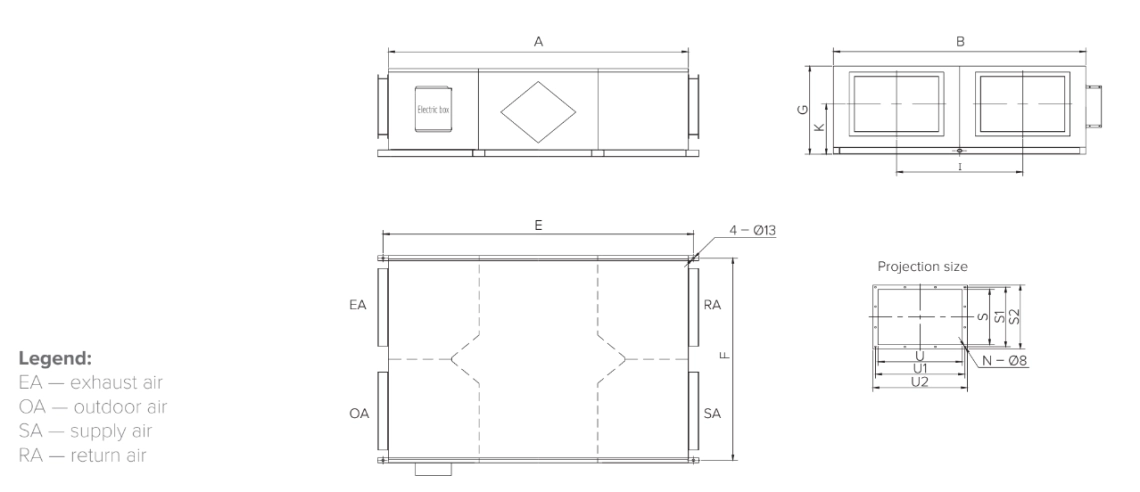

MyCond MV***I-W Bendrieji matmenys - 3

Eksploataciniai parametrai

Vėdinimo įrenginiai MV200I-W / Vėdinimo įrenginiai MV400I-W

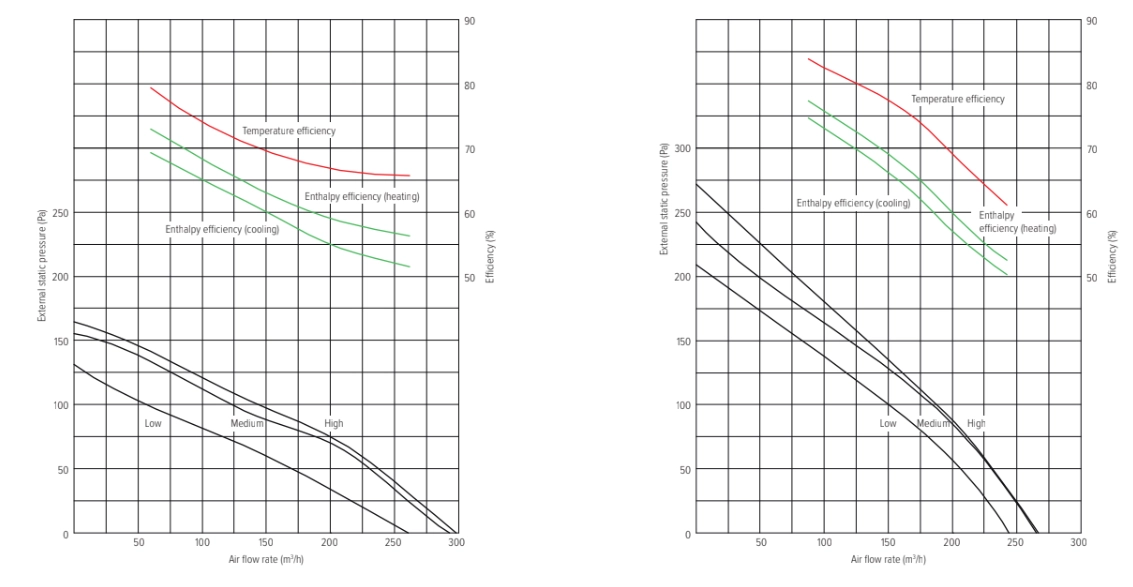

MyCond MV***I-W Slėgio ir oro srauto diagramos - 1

Eksploataciniai parametrai

Ventiliacijos įrenginiai MV600I-W / Ventiliacijos įrenginiai MV900I-W

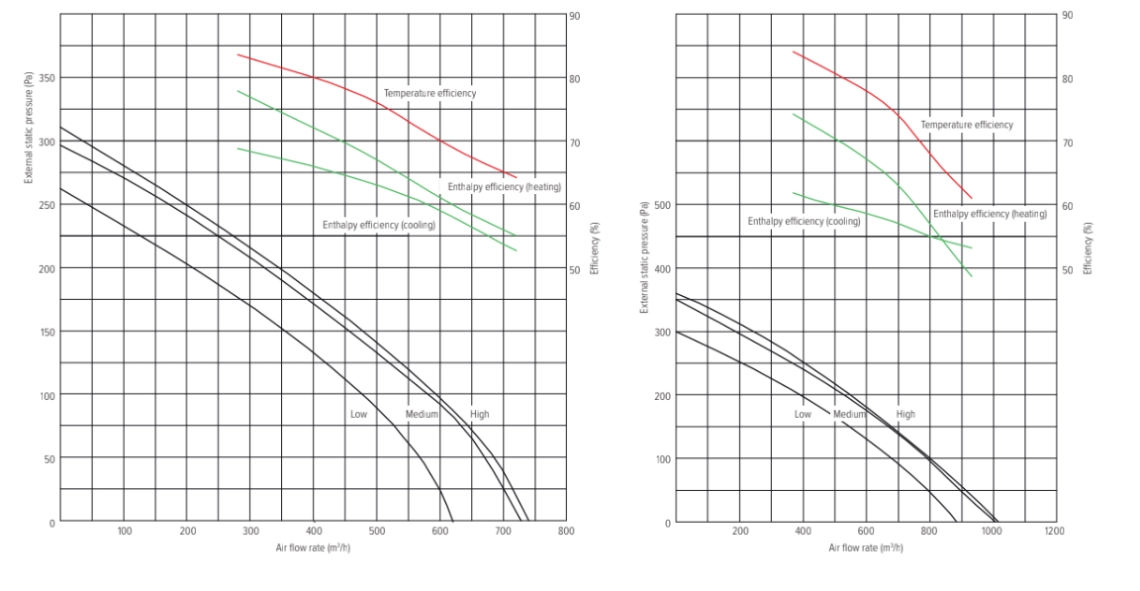

MyCond MV***I-W Slėgio ir oro srauto diagramos - 2

Eksploataciniai parametrai

Ventiliacijos įrenginiai MV1100I-W / Ventiliacijos įrenginiai MV1500I-W

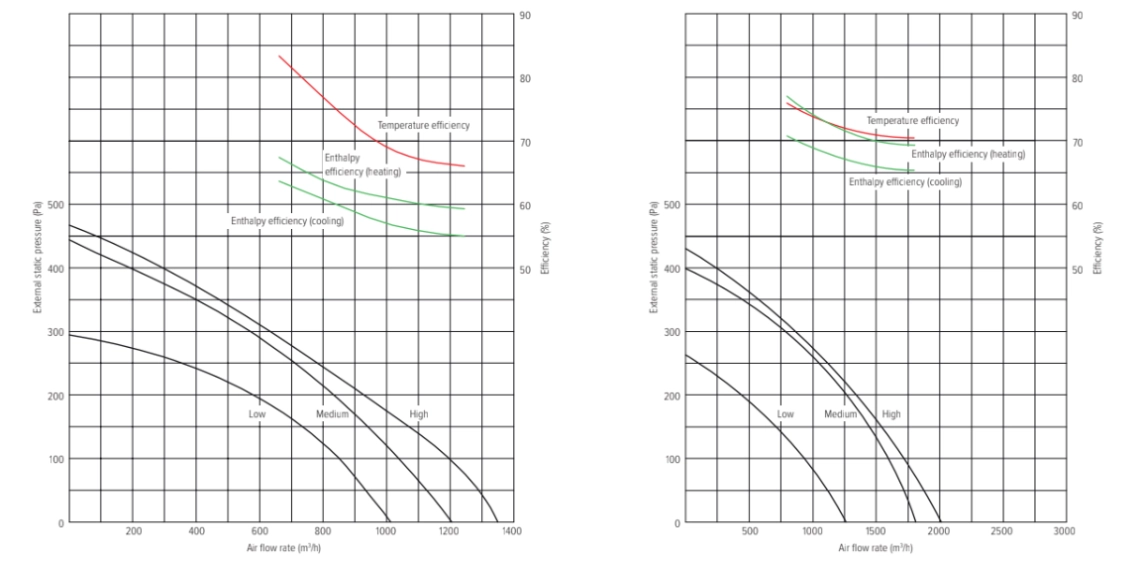

MyCond MV***I-W Slėgio ir oro srauto diagramos - 3

Eksploataciniai parametrai

Ventiliacijos įrenginiai MV2000I-W / Ventiliacijos įrenginiai MV2500I-W

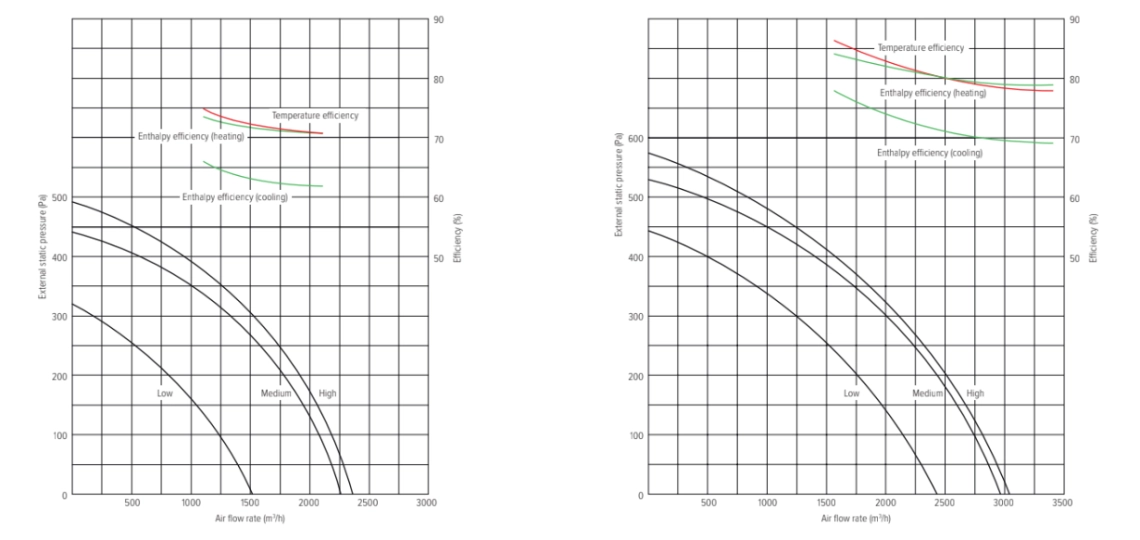

MyCond MV***I-W Slėgio ir oro srauto diagramos - 4

Eksploataciniai parametrai

Ventiliacijos įrenginiai MV3000I-W

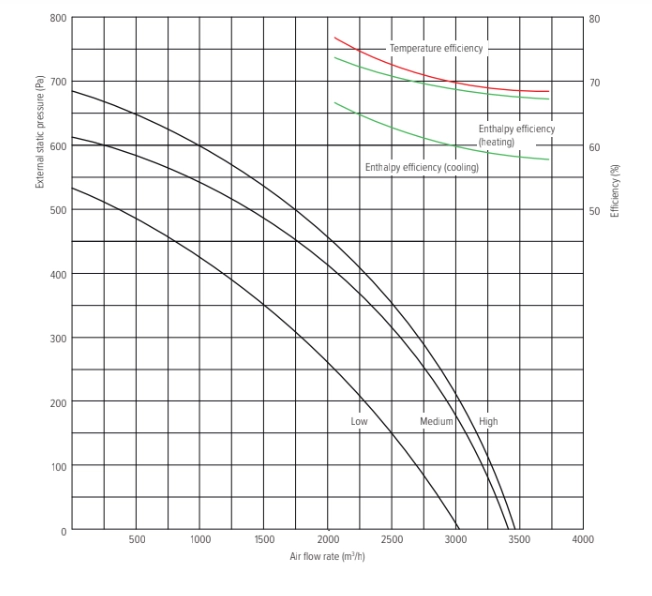

MyCond MV***I-W Slėgio ir oro srauto diagramos - 5
