Vėdinimo įrenginiai su rekuperacija MVS***-DW serija

Energiją taupantis vėdinimo įrenginys yra skirtas tiekti filtruotą ir šildomą šviežią orą į patalpą

Oro srauto greitis: 300 ... 2600 m3/h

Vėdinimo įrenginiai su rekuperacija MVS***-DW serija

"Mycond MVS***-DW" rekuperaciniai ventiliatoriai yra pagaminti su didesnio efektyvumo bešepetėliniais nuolatinės srovės varikliais, todėl energijos suvartojimas sumažėja iki 70 % ir sutaupoma daug energijos.

Mycond MVS***-DW

energy recovery ventilator

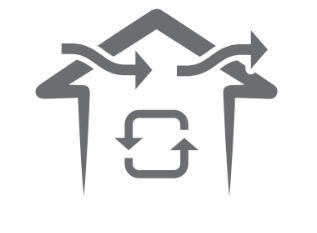

Efektyvus vėdinimas

Įrenginys tiekia šviežią orą į patalpą,
, o užsistovėjusį patalpų orą ištraukia į lauką,
, kad galėtumėte mėgautis natūralios aplinkos komfortu.

Labai efektyvus energijos atgavimas

Vėdinimo metu įmontuotas didelio efektyvumo
šilumokaitis atgauna daugiau kaip 70 % energijos iš
ištraukiamo oro, panaudodamas ją įsiurbiamam šviežiam orui pašildyti.

Tobulai tylus dizainas

Įrenginys pasižymi stilinga išvaizda su tvarkingai suformuotu
korpusu. Bet koks veikimo triukšmas puikiai slopinamas dėl
mikroperforuotos anechoinės struktūros, pasižyminčios puikiomis
aerodinaminėmis savybėmis.

Oro filtravimas ir valymas

Įrenginio viduje esantys gerai suprojektuoti oro filtrai efektyviai
pašalina visus teršalus iš įsiurbiamo oro
ir užtikrina šviežią bei švarų orą.

Aplenkimo funkcija

By-pass funkcija tinkamomis klimato sąlygomis leidžia naudoti natūralų vėdinimą
, kuris
gali pailginti šilumokaičio
tarnavimo laiką. Be to, šis režimas leidžia pavasarį / rudenį naudoti laisvo vėsinimo režimą, o žiemą - šilumokaičio
atitirpinimo režimą.

Air-proff dizainas ir lengva priežiūra

Šilumokaitis sujungtas profiliuotu bėgiu ir užsandarintas specialiais minkštais ir tankiais sandarikliais. Todėl jį galima nuimti rankomis ir lengva prižiūrėti, kartu visiškai atskiriant šviežio ir ištraukiamo oro srautus, kad būtų išvengta kryžminės taršos.

Bendras našumas:

BLDC ventiliatorių varikliai
Šviežio oro tiekimas (nuo 600 iki 2600^m3/h)
Šilumos atgavimas: iki 75 %
Drėgmės atgavimas: iki 65 %
Oro filtravimas ir valymas
Tylus ir patikimas veikimas

Įrenginiai turi standartinį funkcijų rinkinį :

Ventiliatoriaus greičio reguliavimas (10 greičių)
Keturi integruoti temperatūros jutikliai
Rekuperatoriaus apsauga nuo užšalimo
Laisvo aušinimo sistema
Išmanioji rekuperatoriaus atitirpinimo sistema
Išorinio elektrinio oro šildytuvo valdymas
Savaitinis laikmatis
Integruotinumas su pastato valdymo sistema

Funkcijos:

Oro srautas nuo 200 iki 2000^m3/h
Energijos atgavimas
Kryžminio srauto šilumokaitis
Tylus veikimas, nuolatinės srovės varikliai
Nauji filtrai su aliuminio apvalkalu
Lengvas montavimas prie lubų
Aplenkimo funkcija
Aukštos ESP konstrukcijos

* Galima pasirinkti kaip papildomą įrangą

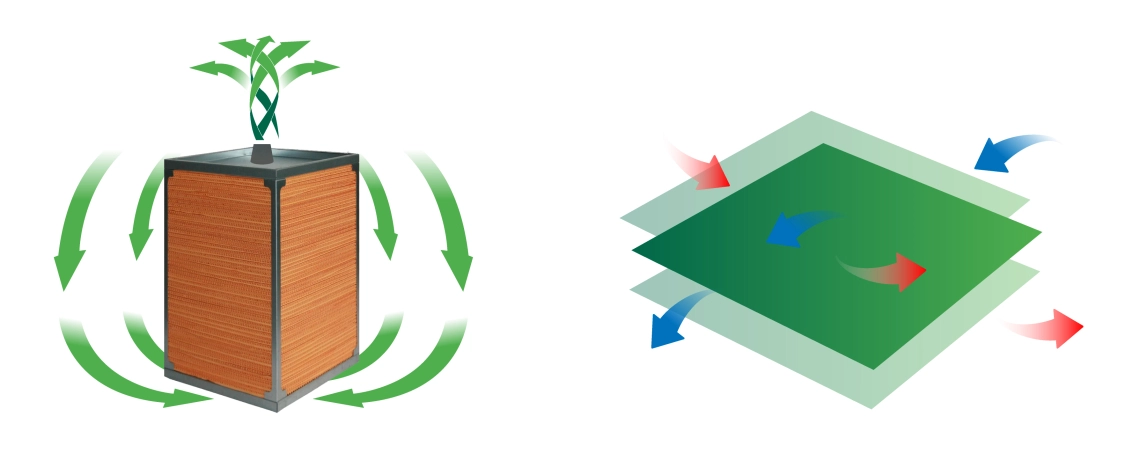

Didesnis efektyvumas su 3-iosios kartos entalpijos šilumokaičiu

3-iosios kartos entalpijos šilumokaitis pagamintas iš naujausios nanopluošto struktūros, kad būtų užtikrintas didesnis efektyvumas. Šilumokaičio medžiagos yra atsparios pelėsiams ir ugniai. Šiame RV įmontuotas kryžminio srauto entalpijos šilumokaitis, šilumos atgavimo efektyvumas žiemą siekia iki 82 %, dėl drėgmės mainų tarp šviežio ir ištraukiamo oro užtikrinama komfortiška patalpų temperatūra ir drėgmė.

The 3rd generation enthalpy exchanger

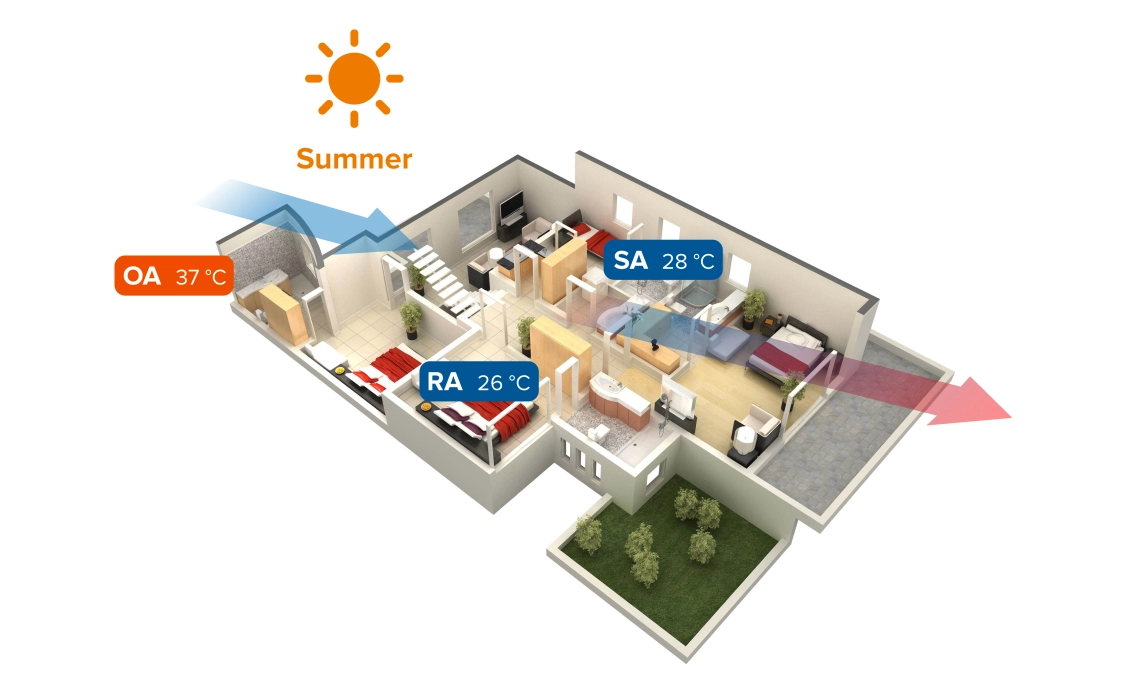

Vasarą rekuperacijos sistema taupo elektros energiją oro kondicionavimui, nes dalį lauko šilumos grąžina atgal į lauką.

In summer

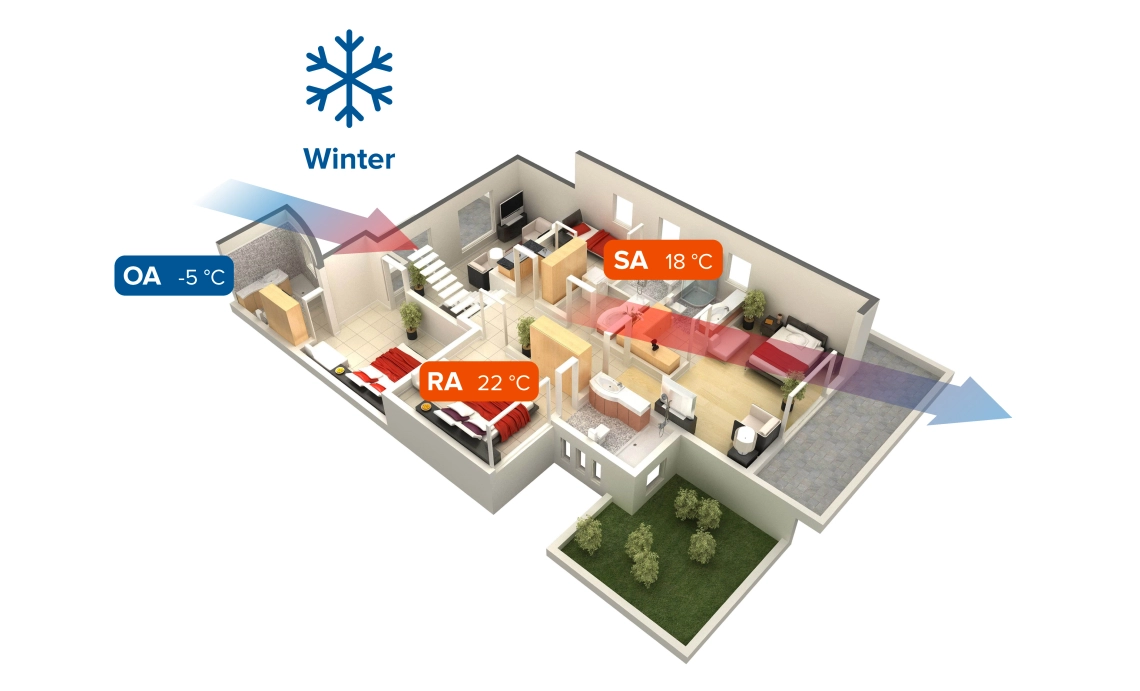

Žiemą dalis patalpos šilumos grąžinama į patalpą, taip gerokai sutaupoma patalpų ir oro šildymo išlaidų.

In winter

Duomenys pateikiami kaip nuoroda. Daug kas priklauso nuo patalpos oro drėgmės, lauko oro drėgmės, patalpos šilumos izoliacijos, šilumos izoliacijos ir oro kanalų ilgio ir kt.

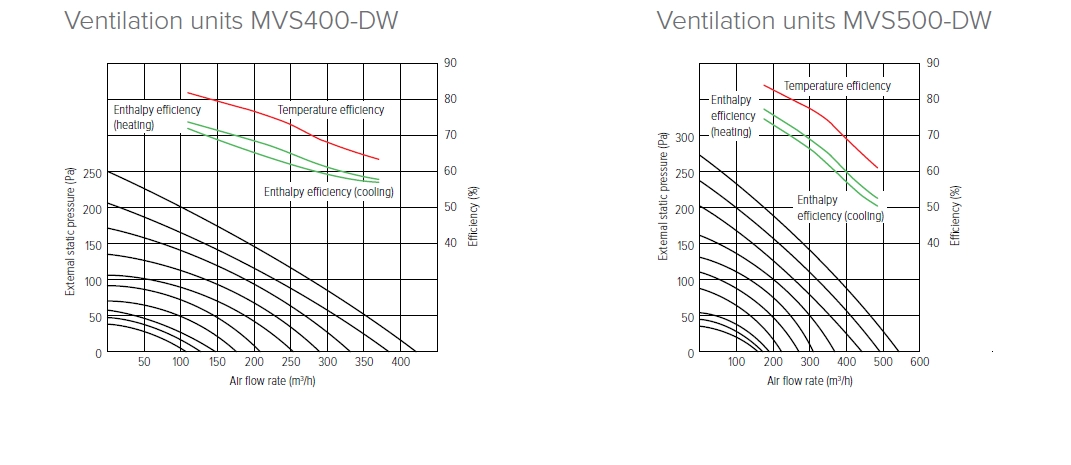

Specifikacijos	Vienetai	MVS400-DW	MVS500-DW	MVS700-DW	MVS900-DW	MVS1100-DW	MVS1400-DW	MVS1600-DW	MVS2200-DW	MVS2800-DW
Oro srauto greitis	^m3/h	300	400	600	800	1000	1300	1500	2000	2600
Išorinis slėgis	Pa	85	88	97	100	86	90	72	77	81
Entalpijos efektyvumas, aušinimas	%	57-70	57-70	59-74	55-66	58-70	56-68	63-71	60-68	56-68
Entalpijos efektyvumas, šildymas	%	61-72	60-74	61-78	57-76	62-75	59-70	65-73	62-72	59-70
Šilumos perdavimo efektyvumas	%	68-82	69-83	70-83	68-83	70-83	70-83	76-80	76-82	70-83
Triukšmo lygis	dB(A)	34.5	37.5	39	41	42	43	50	51.5	53
Įtampa		220-240 V / 1 fazė / 50 Hz
Įvesties galia	W	80	116	162	290	327	424	700	724	848
Maitinimo kabelis	^mm2	3×1.5	3×1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5
Valdymo kabelis	^mm2	2×0.5	2×0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5

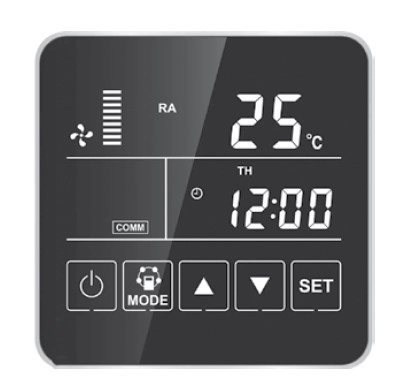

Kontrolinis, standartinis		Taip (7 dienų laikrodis)
Valdymas (BMS), Modbus		Taip
Ventiliatoriaus tipas		BLDC ventiliatoriaus variklis
Ventiliatoriaus greitis (tiekiamas oras)		10 greičių ventiliatoriaus valdymas
Ventiliatoriaus greitis (ištraukiamasis oras)		10 greičių ventiliatoriaus valdymas
Aplenkimas		Taip (automatinis reguliuojamame diapazone)
Atšildymas		Taip (automatinis reguliuojamame diapazone)
^CO2 kontrolė		Papildomas jutiklis (įjungimo / išjungimo valdymas reguliuojamame diapazone)
Gedimo pavojaus išvesties kontaktai		Taip	Taip	Taip	Taip	Taip	Taip	Taip	Taip	Taip
Priešgaisrinis išjungimas		Taip	Taip	Taip	Taip	Taip	Taip	Taip	Taip	Taip
Svoris	kg	25	31	34	53	61	71	106	122	142
Matmenys: DxŠxV	mm	744×599×270	744×599×270	867×902×280	1134×884×388	1134×1134×388	1193×1243×388	1134×884×776	1134×1134×776	1193×1243×776
Jungiamojo kanalo skersmuo	mm	150	150	200	250	250	250	650×280	650×280	650×280

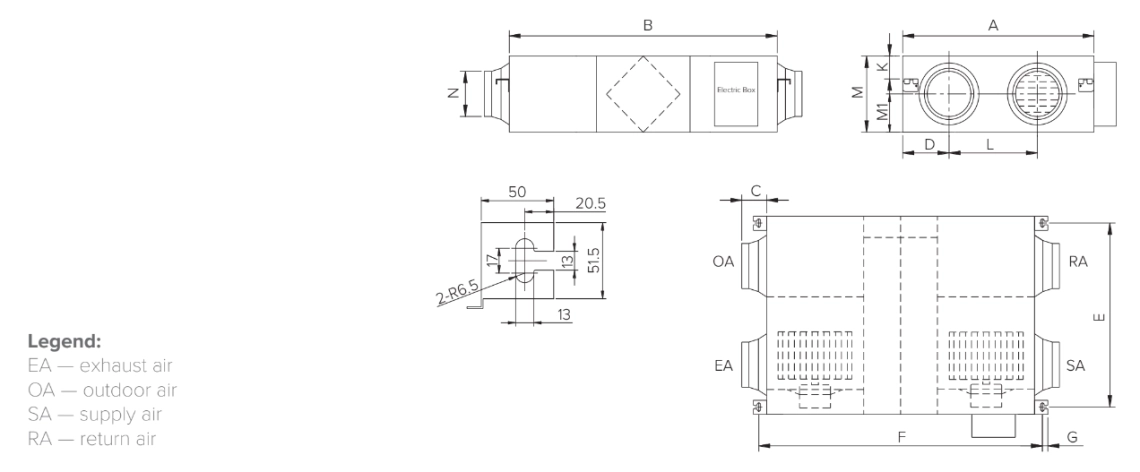

Matmenys

Ventiliacijos įrenginiai MVS400-DW - MVS500-DW

Modelis	A	B	C	E	F	G	I	K	M	N
MVS400-DW	599	744	100	675	657	19	315	111	270	Ø144
MVS500-DW	804	744	100	675	862	19	480	111	270	Ø144

MVS400-DW – MVS500-DW

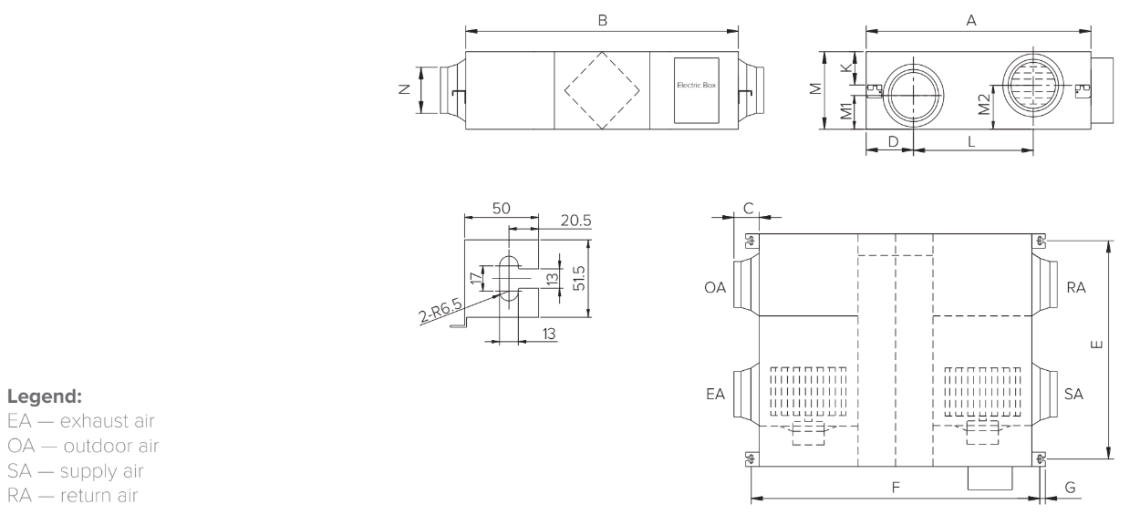

Matmenys

Ventiliacijos įrenginiai MVS700-DW - MVS1100-DW

Modelis	A	B	C	D	E	F	G	L	K	M	M1	N
MVS700-DW	902	867	107	197	833.5	922	20.5	451.5	115.5	280	139.5	Ø194
MVS900-DW	884	1134	85	202	818	1189	20.5	378	128	388	194	Ø242
MVS1100-DW	1134	1134	85	202	1068	1189	20.5	628	128	388	194	Ø242
