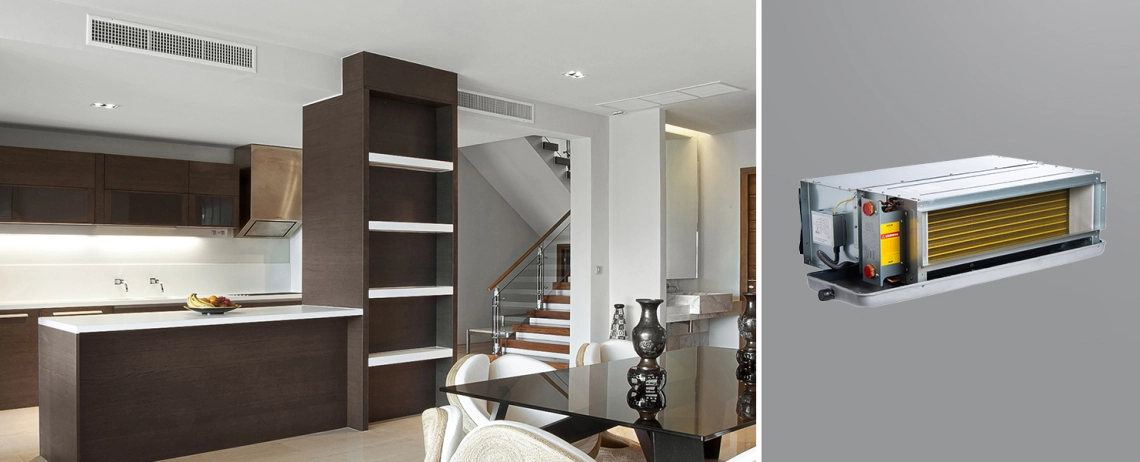

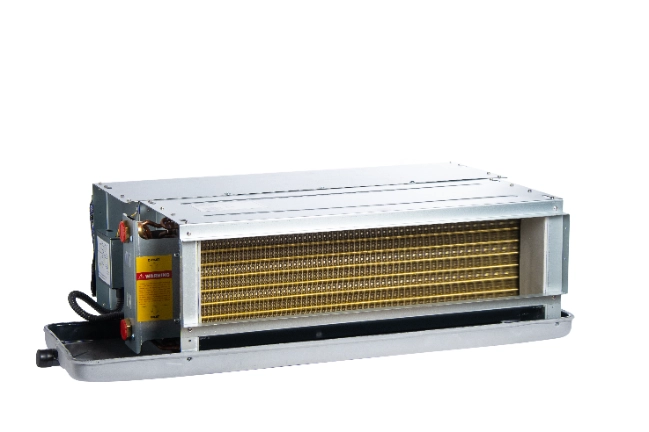

Vidutinės ESP ortakių ventiliatorinių šilumokaičių įrenginiai MCFC serija
Aušinimo pajėgumas: 1,2 ... 12,6 kW
Šildymo pajėgumas: 1,8 ... 18,9 kW
Platus pajėgumų diapazonas. Ventiliatoriaus spiralė atlieka vėsinimo, šildymo ir vėdinimo funkcijas. Jis skirtas komfortiškoms sąlygoms palaikyti gyvenamosiose, biurų, komercinėse ir kitose patalpose.
Savybės ir privalumai:
- Optimizuotas šilumokaitis su padidintu šilumos mainų plotu užtikrina didelį ventiliatorinio šilumokaičio efektyvumą.
- Išcentrinis ventiliatorius su metalinėmis mentėmis ir cinkuoto plieno korpusu užtikrina didelį patikimumą ir atsparumą ugniai.
- 2 vamzdžių ventiliatoriaus šilumokaitis su 3 eilių šilumokaičiu.
- Galima rinktis kintamosios arba nuolatinės srovės variklio tipą.
- Kairės pusės vamzdžių jungtis.
- Nusileidimo indas su nuolydžiu užtikrina saugų ir visišką kondensato išleidimą iš žemiausio taško.
- Statinis slėgis iki 50 Pa.
- Mažos energijos sąnaudos.
- Mažas triukšmo lygis.
- ModBus valdymas (pasirinktinai).
- "Wi-Fi" valdymas (pasirinktinai).

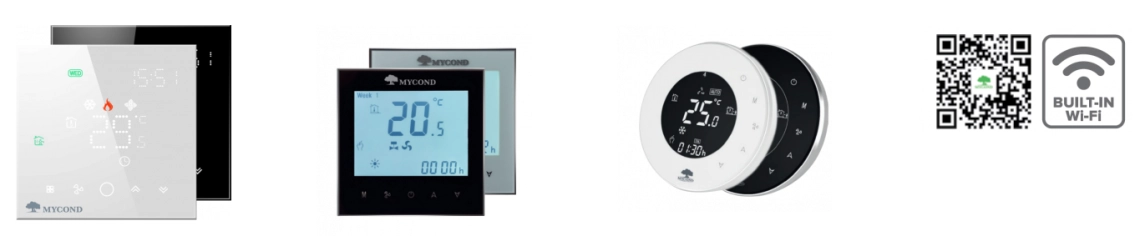

- Termostatas įsigyjamas atskirai
Optimalus automatikos rinkinys, skirtas nebrangiam ir paprastam valdymui išmaniuoju telefonu
| Specifikacijos | Vienetai | MCFC-034 | MCFC-051 | MCFC-068 | MCFC-085 | MCFC-102 | |
| Oro srauto greitis, didelis / vidutinis / mažas. | m3/h | 340/255/170 | 510/382/255 | 680/510/340 | 850/638/425 | 1020/765/510 | |
| Aušinimo pajėgumas, didelis / vidutinis / mažas. | W | 1800/1440/1170 | 2700/2160/1755 | 3600/2880/2340 | 4500/3600/2925 | 5400/4320/3510 | |
| Šildymo pajėgumas, didelis / vidutinis / mažas. | W | 2700/2160/1755 | 4050/3240/2633 | 5400/4320/3510 | 6750/5400/4388 | 8100/6480/5265 | |
| Išorinis statinis slėgis | Pa. | 50 | 50 | 50 | 50 | 50 | |
| Triukšmo lygis | dB(A) | 42 | 44 | 46 | 47 | 49 | |
| Vandens suvartojimas | m3/h | 0,39 | 0,55 | 0,7 | 0,82 | 0,91 | |
| Vandens slėgio sumažėjimas | kPa | 12 | 16 | 20 | 23 | 26 | |
| Ventiliatorių skaičius | 1 | 2 | 2 | 2 | 2 | ||
| Ventiliatoriaus variklis | Variklių skaičius | 1 | 1 | 1 | 1 | 1 | |
| Mažas greitis | W | 49 | 66 | 84 | 100 | 118 | |
| Didžiausias darbinis slėgis | MPa | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | |
| Įleidimo / išleidimo vandens vamzdis | mm | Rc3/4" (DN20) | Rc3/4" (DN20) | Rc3/4" (DN20) | Rc3/4" (DN20) | Rc3/4" (DN20) | |
| Išleidimo vamzdis | mm | R3/4" (DN20) | R3/4" (DN20) | R3/4" (DN20) | R3/4" (DN20) | R3/4" (DN20) | |
| Grynasis svoris | kg | 17 | 19 | 20 | 22 | 25 | |
| Specifikacijos | Vienetai | MCFC-136 | MCFC-170 | MCFC-204 | MCFC-238 | |
| Oro srauto greitis, didelis / vidutinis / mažas. | m3/h | 1360/1020/680 | 1700/1275/850 | 2040/1530/1020 | 2380/1785/1190 | |
| Aušinimo našumas, didelis / vidutinis / mažas. | W | 7200/5760/4680 | 9000/7200/5850 | 10800/8640/7020 | 12600/10080/8190 | |
| Šildymo galia, didelė / vidutinė / maža. | W | 10800/8640/7020 | 13500/10800/8775 | 16200/12960/10530 | 18900/15120/12285 | |
| Išorinis statinis slėgis | Pa. | 50 | 50 | 50 | 50 | |
| Triukšmo lygis | dB(A) | 50 | 52 | 54 | 56 | |
| Vandens suvartojimas | m3/h | 1,34 | 1,59 | 1,8 | 2,07 | |
| Vandens slėgio sumažėjimas | kPa | 40 | 40 | 40 | 50 | |
| Ventiliatorių skaičius | 3 | 4 | 4 | 4 | ||
| Ventiliatoriaus variklis | Variklių skaičius | 1 | 1 | 1 | 1 | |
| Mažas greitis | W | 174 | 210 | 250 | 300 | |
| Didžiausias darbinis slėgis | MPa | 1,6 | 1,6 | 1,6 | 1,6 | |
| Įleidimo / išleidimo vandens vamzdis | mm | Rc3/4" (DN20) | Rc3/4" (DN20) | Rc3/4" (DN20) | Rc3/4" (DN20) | |
| Трубка для конденсату | mm | R3/4"(DN20) | R3/4"(DN20) | R3/4"(DN20) | R3/4"(DN20) | |
| Grynasis svoris | kg | 31 | 37 | 42 | 44 | |
Pastaba.
1. Vėsinimo pajėgumas buvo bandomas tokiomis sąlygomis: įeinančio oro temperatūra - 27 °C sauso oro temperatūra / 19,5 °C drėgno oro temperatūra
bulb; įleidžiamojo / išleidžiamojo vandens temperatūra 7°C / 12°C.
2. Šiluminė galia buvo bandoma tokiomis sąlygomis: įleidžiamojo oro temperatūra 21 °C sausojo termometro; įleidžiamojo
vandens temperatūra 60 / 50 °C.
3. Triukšmo lygis buvo bandomas visiškai be aido patalpoje.
4. Šie našumo ir srauto rodikliai pateikti esant 30 Pa statiniam slėgiui.

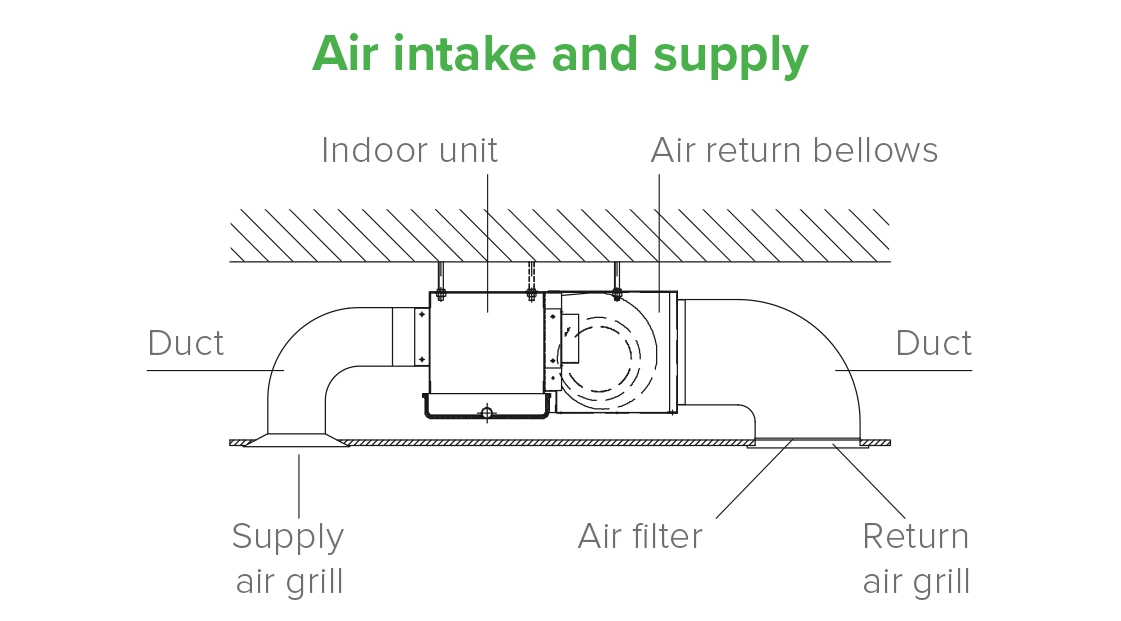

Įrengimo būdai

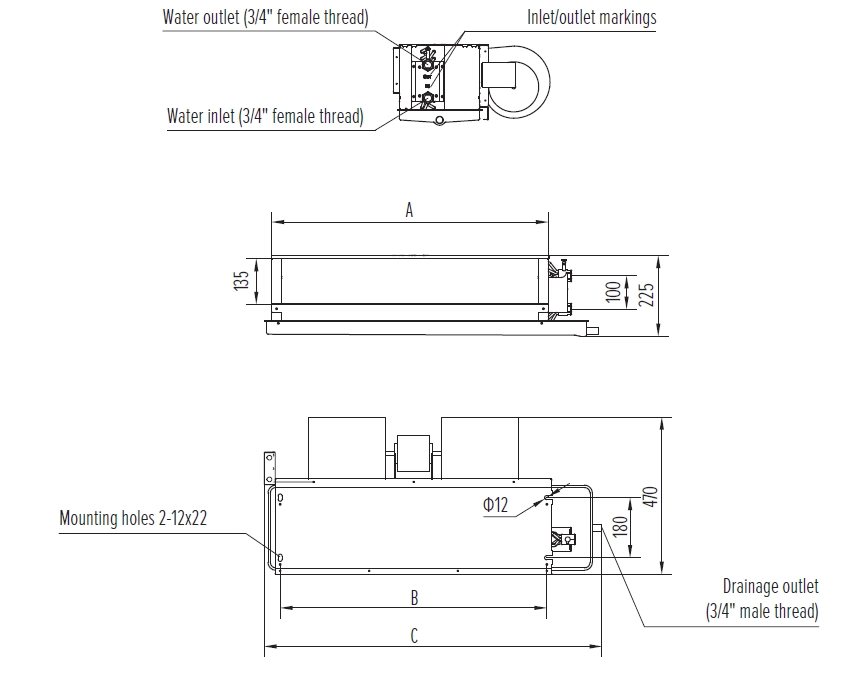

Matmenys
| Modelis | Vienetai | MCFC-034 | MCFC-051 | MCFC-068 | MCFC-085 | MCFC-102 | MCFC-136 | MCFC-170 | MCFC-204 | MCFC-238 |
| A | mm | 510 | 640 | 745 | 830 | 960 | 1260 | 1410 | 1630 | 1830 |
| B | mm | 480 | 610 | 715 | 800 | 930 | 1230 | 1380 | 1600 | 1800 |
| C | mm | 693 | 823 | 928 | 1013 | 1143 | 1443 | 1593 | 1813 | 2013 |

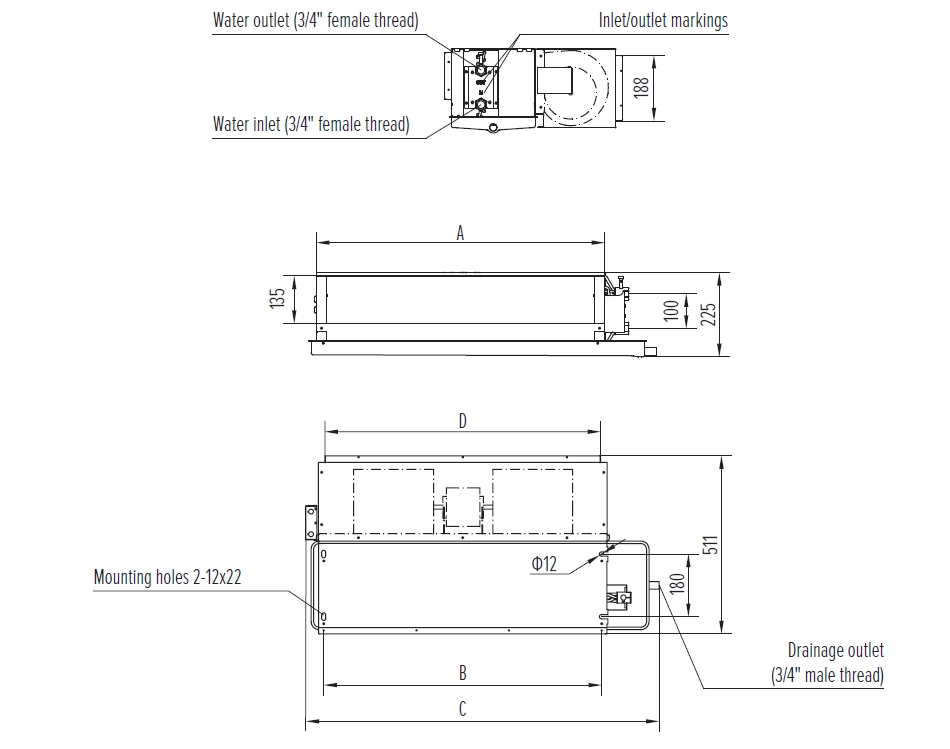

Matmenys
Horizontalaus montavimo modeliai su galine oro įsiurbimo kamera
| Modelis | Vienetai | MCFC-034 | MCFC-051 | MCFC-068 | MCFC-085 | MCFC-102 | MCFC-136 | MCFC-170 | MCFC-204 | MCFC-238 |
| A | mm | 510 | 640 | 745 | 830 | 960 | 1260 | 1410 | 1630 | 1830 |
| B | mm | 480 | 610 | 715 | 800 | 930 | 1230 | 1380 | 1600 | 1800 |
| C | mm | 693 | 823 | 928 | 1013 | 1143 | 1443 | 1593 | 1813 | 2013 |
| D | mm | 420 | 540 | 680 | 740 | 860 | 1060 | 1320 | 1520 | 1660 |
