Vidutinis ESP kanalas

Kad būtų galima lanksčiai prisitaikyti prie įvairių montavimo situacijų

Aušinimo pajėgumas: 1.5 ... 16 kW

Šildymo pajėgumas: 1.7 ... 18 kW

Norite pirkti arba turite klausimų?

Įmontuotas UV-C spindulių emiterio modulis veiksmingai ir
efektyviai sterilizuoja orą tiek įrenginio ritės paviršiuje, tiek pro jį praeinantį orą
. Šio modulio veikimą
patvirtino nepriklausoma laboratorija "Texcell".

Pagrindinės savybės:

Įmontuotas UV-C spindulių emiterio modulis veiksmingai ir efektyviai sterilizuoja tiek įrenginio ritės paviršių, tiek pro jį patenkantį orą.
Šio modulio veikimą patvirtino nepriklausoma laboratorija "Texcell".

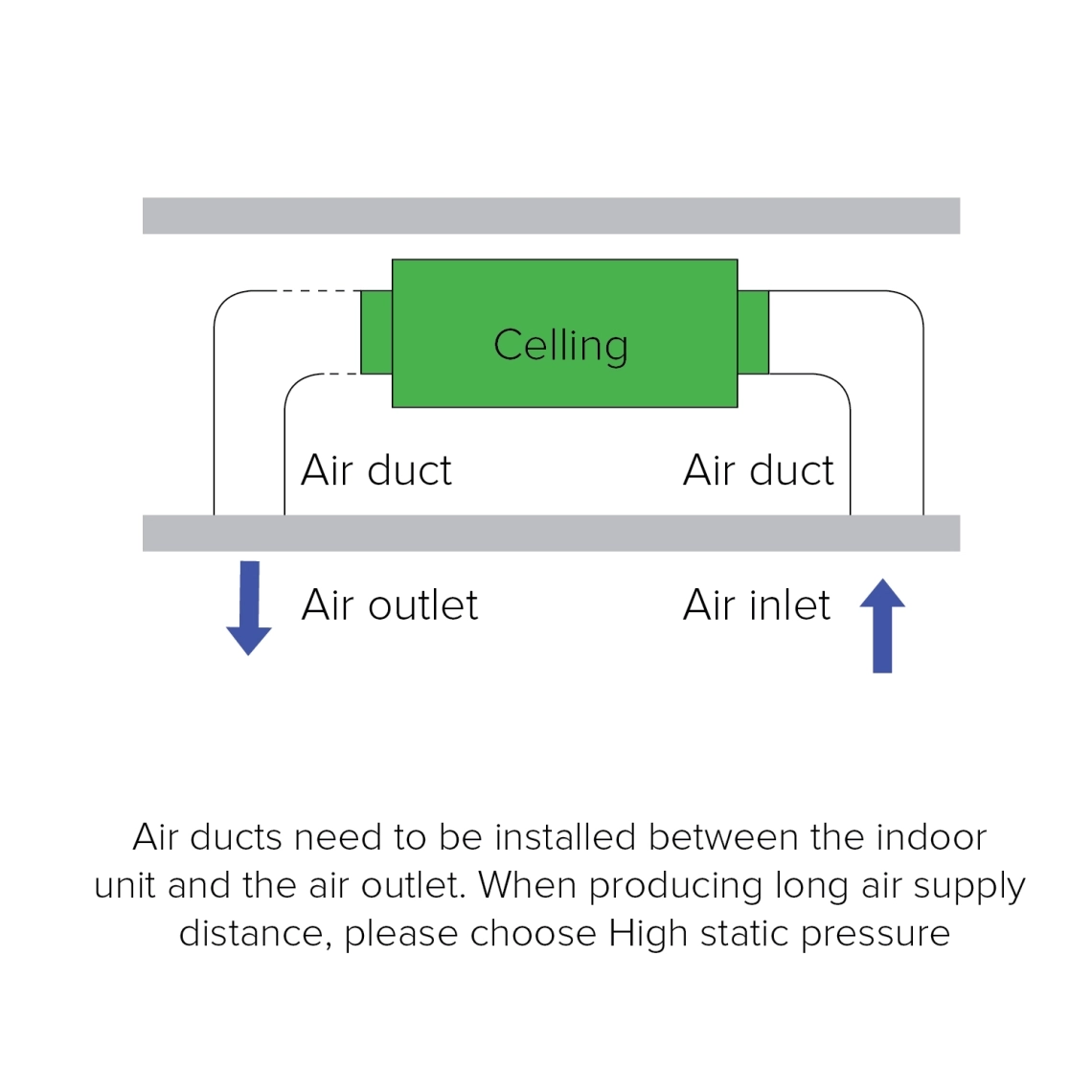

MyCond Medium ESP ortakių prijungimo schema

Statinis slėgis pasirinktinai, atitinka skirtingus poreikius

Pagal naudotojų reikalavimus statinį slėgį galima reguliuoti vieliniu valdikliu, o ne tradiciniu būdu - keičiant raudonus ir baltus gnybtus. Didžiausias visos serijos statinis slėgis gali siekti 100 Pa.

Oro kanalo jungtis daugiau vietos dalytis

Įrenginys gali sujungti kelis kambarius per oro kanalą ir gali būti lanksčiai išdėstytas pagal skirtingus namų tipus, vieną oro kondicionierių, dalijantis keliais kambariais.

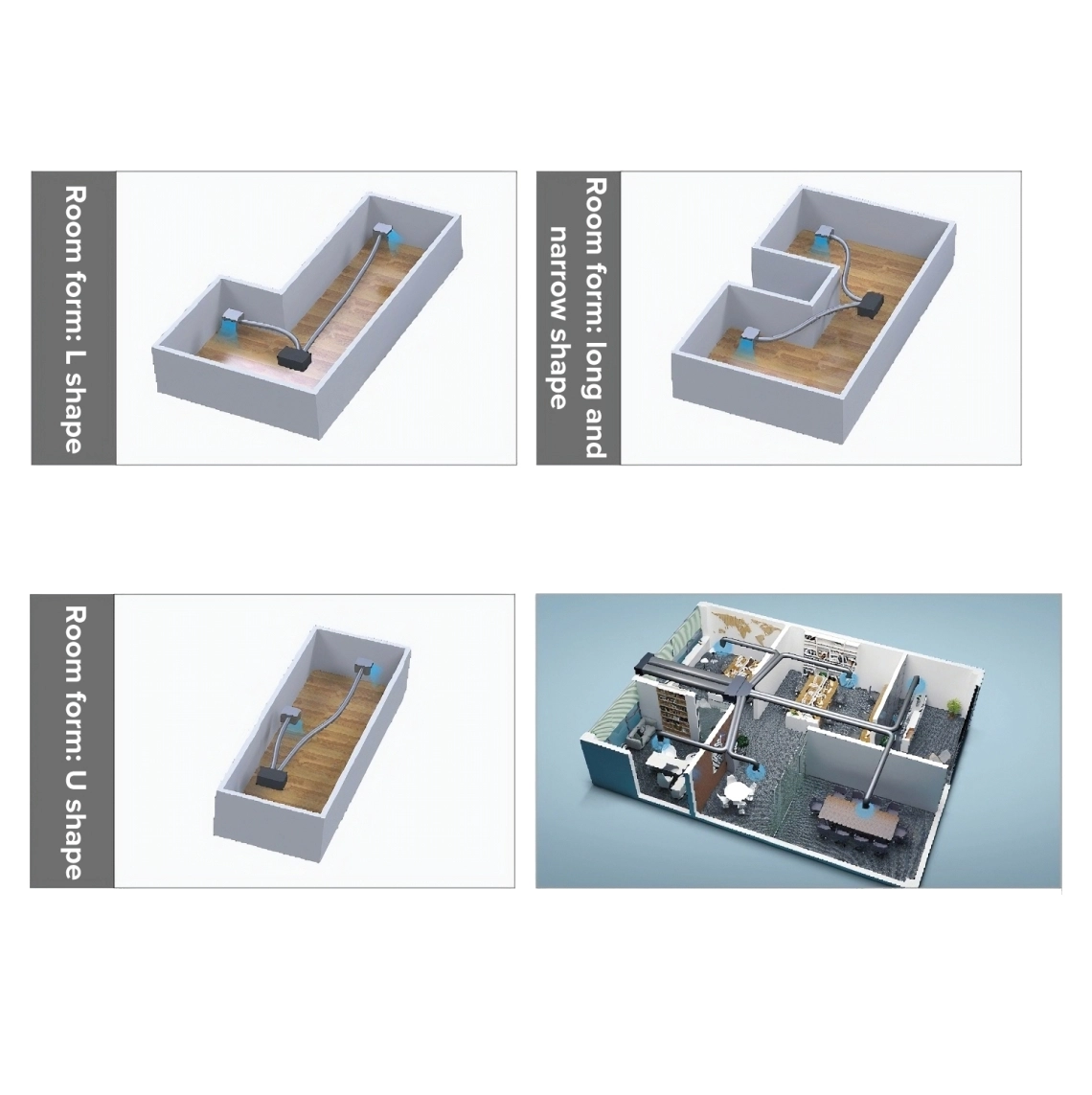

MyCond Medium ESP ortakių sprendimas sudėtingos formos patalpoms

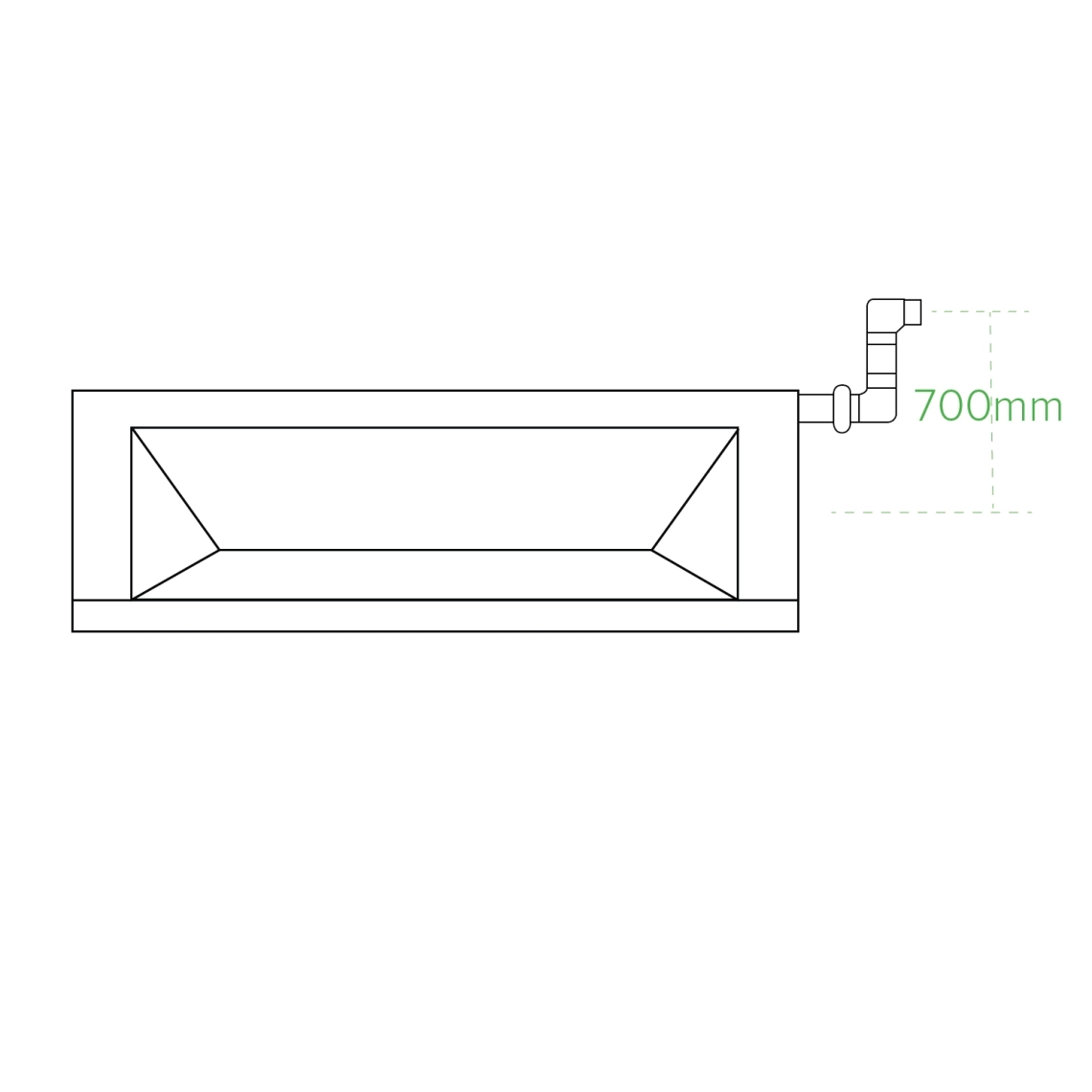

MyCond Medium ESP kanalo drenažo siurblio keliamoji galia iki 700 mm

Didelio pakėlimo drenažo siurblys

Standartinis kondensato vandens kėlimo siurblys, standartinė 700 mm galvutė ir įmontuotas plūdinis jungiklis, patogu bendradarbiauti su faktine vietovės situacija, kondensato vandens išleidimo oro kondicionierius.

Įrengtas kintamosios srovės ventiliatoriaus variklis

Vidiniuose įrenginiuose leidžia reguliuoti vienkartinį suspaudimą vartotojo laidiniu valdikliu.

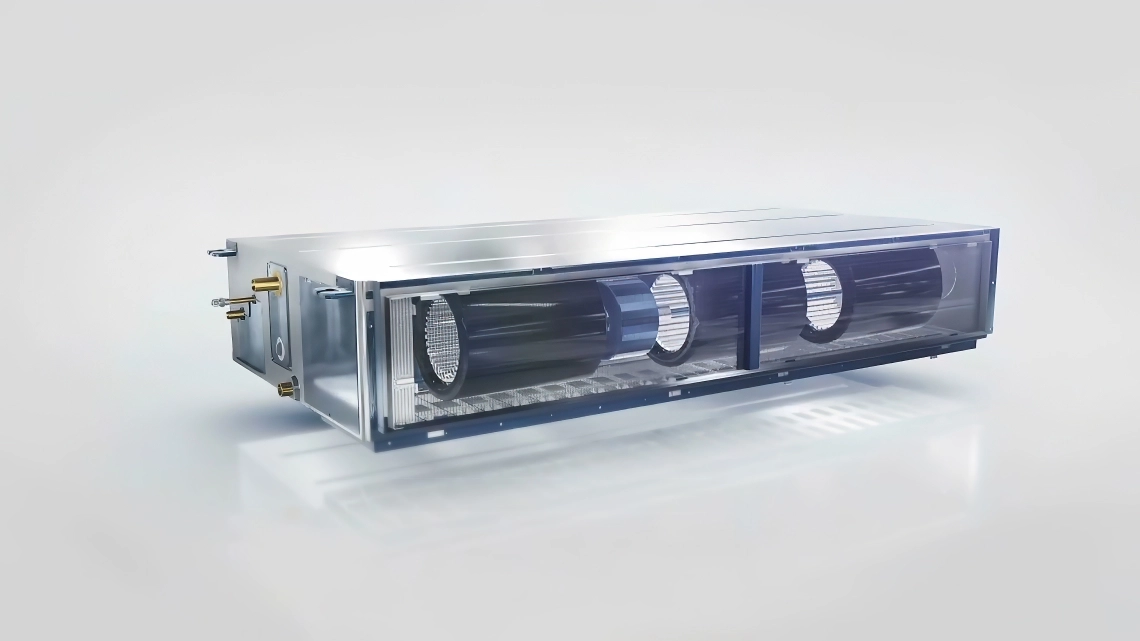

MyCond Medium ESP kompaktiškas ortakis su dvigubu ventiliatoriumi

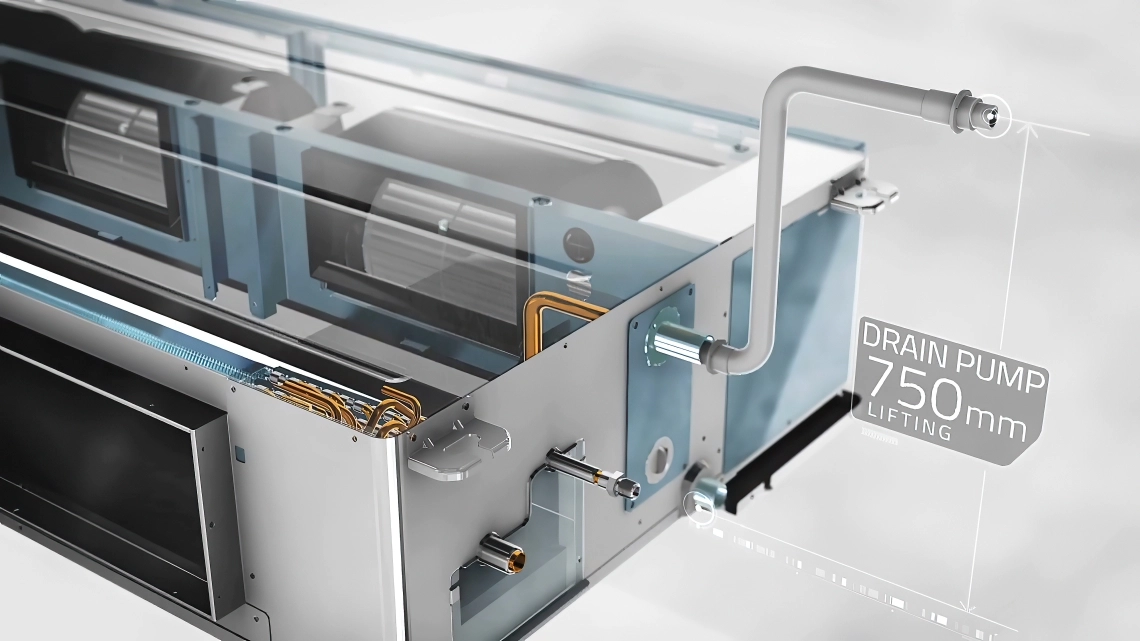

MyCond Medium ESP kanalo drenažo siurblio pakėlimas iki 750 mm

Įmontuotas kondensato siurblys

Įrenginiuose įmontuotas didelės keliamosios galios - iki 450 mm - kondensato siurblys.

Lankstesnis

Trys išleidimo būdai.

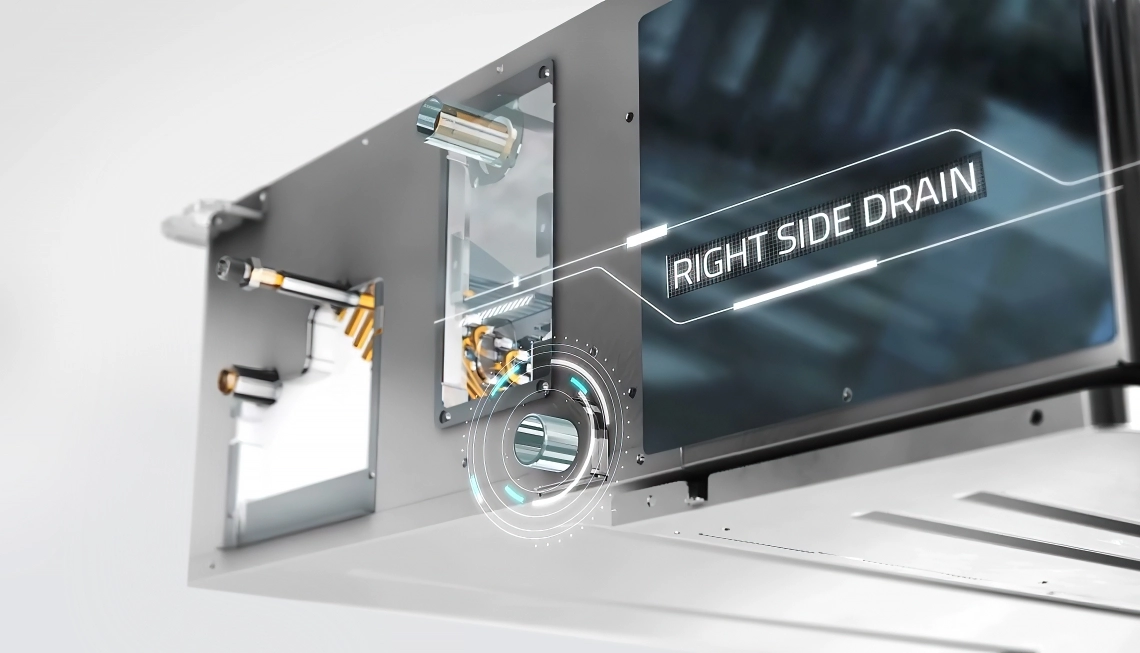

MyCond Medium ESP kanalo drenažas dešinėje pusėje

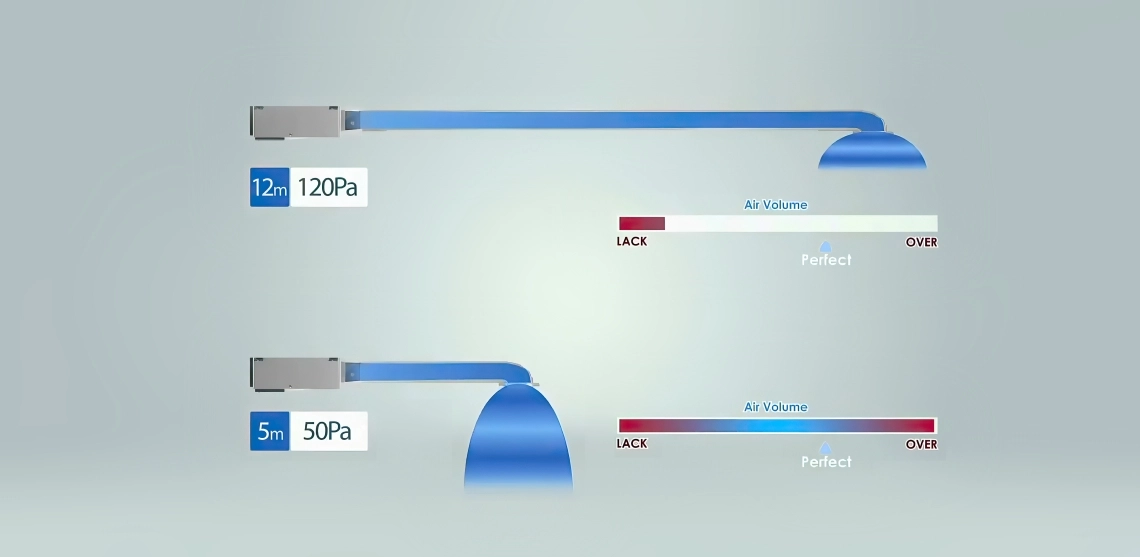

MyCond Medium ESP ortakio optimalus oro srautas, esant 50-120 Pa

Oro įleidimo konfigūracija

Modulis su elektros komponentais yra tiesiai po grotelėmis, todėl lengva atlikti techninės priežiūros darbus.

Specifikacijos

Vienetai

MIDJ-
05X1EV2AA

MIDJ-
07X1EV2AA

MIDJ-
09X1EV2AA

MIDJ-
12X1EV2AA

MIDJ-
16X1EV2AA

MIDJ-
18X1EV2AA

MIDJ-
24X1EV2AA

MIDJ-
28X1EV2AA

MIDJ-
30X1EV1AA

MIDJ-
38X1EV1AA

MIDJ-
48X1EV1AA

MIDJ-
54X1EV1AA

Talpa

Aušinimas

1,50

2,20

2,80

3,60

4,50

5,60

7,10

8,00

9,00

11,20

14,00

16,00

Šildymas

1,70

2,50

3,20

4,00

5,00

6,30

8,00

9,00

10,00

13,00

16,30

18,00

Elektriniai parametrai

Maitinimo šaltinis

Ph/V/Hz

1/220~230/50/60

Ventiliacija

Oro srautas (H/M/L)

^m3/h

515/
440/390

545/
470/390

570/
495/420

700/
625/550

915/
765/640

1275/
1050/875

1450/
1200/1000

2000/
1700/1400

2150/
1700/1400

2350/
1950/1600

Garso slėgis
(H/M/L)

dB(A)

29/27/25

30/28/25

31/29/27

32/30/28

33/31/29

34/31/29

35/33/30

36/33/30

38/35/32

40/36/32

42/38/34

Garso galia
(H/M/L)

dB(A)

41/39/37

42/40/37

43/41/39

44/42/40

45/43/41

46/43/41

47/45/42

48/45/42

50/47/44

52/48/44

54/50/46

Montavimas - matmenys

Grynieji matmenys
(WxDxH)

700x700x248

1100x700x248

1500x700x248

Įpakavimo vieneto
matmenys
(ŠxVxH)

932x835x280

1332x835x280

1698x857x305

Grynasis / bruto
svoris

27,0/
32,0

28,5/
33,5

36,8/
43,4

39,4/
45,4

48,3/
56,5

51,3/
59,5

Ø Skysčio vamzdis

mm
(coliai)

6,35
(1/4)

9,52
(3/8)

Ø Dujų vamzdis

mm
(coliai)

9,52
(3/8)

12,70 (1/2)

15,88
(5/8)

Statinis slėgis
(Standartinis/Maks.)

20/200

20/180

Matmenys

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDJ-38X1EV1AA MIDJ-48X1EV1AA MIDJ-54X1EV1AA MIDJ-54X1EV1AA

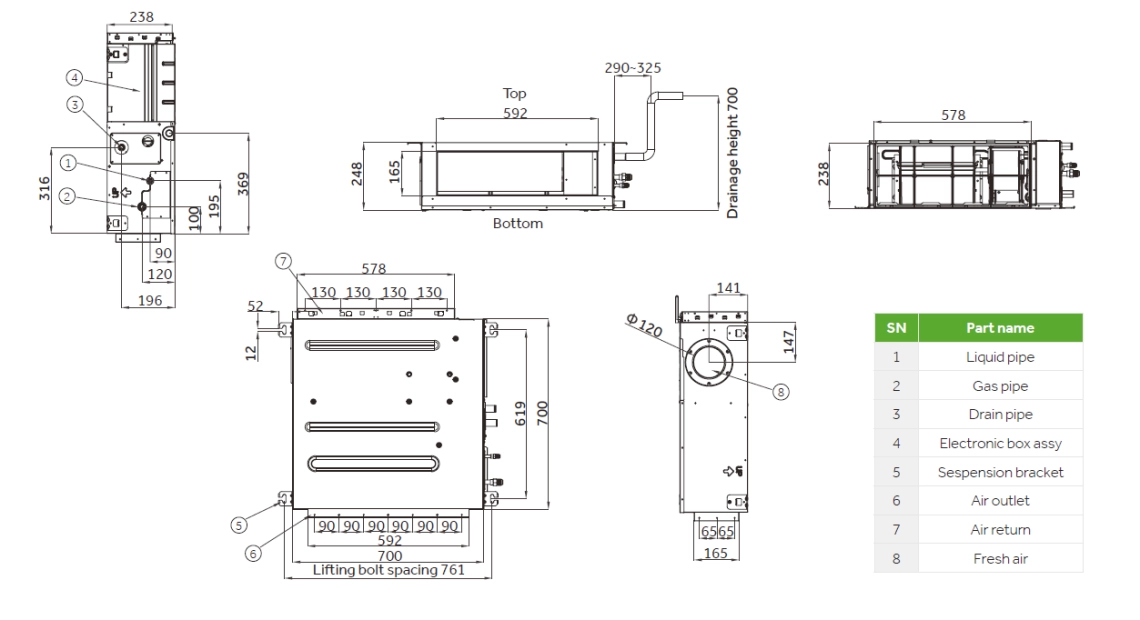

MyCond Medium ESP ortakis Bendrieji matmenys - 1

Matmenys

MIDJ-05X1EV2AA MIDJ-07X1EV2AA MIDJ-09X1EV2AA MIDJ-12X1EV2AA MIDJ-16X1EV2AA

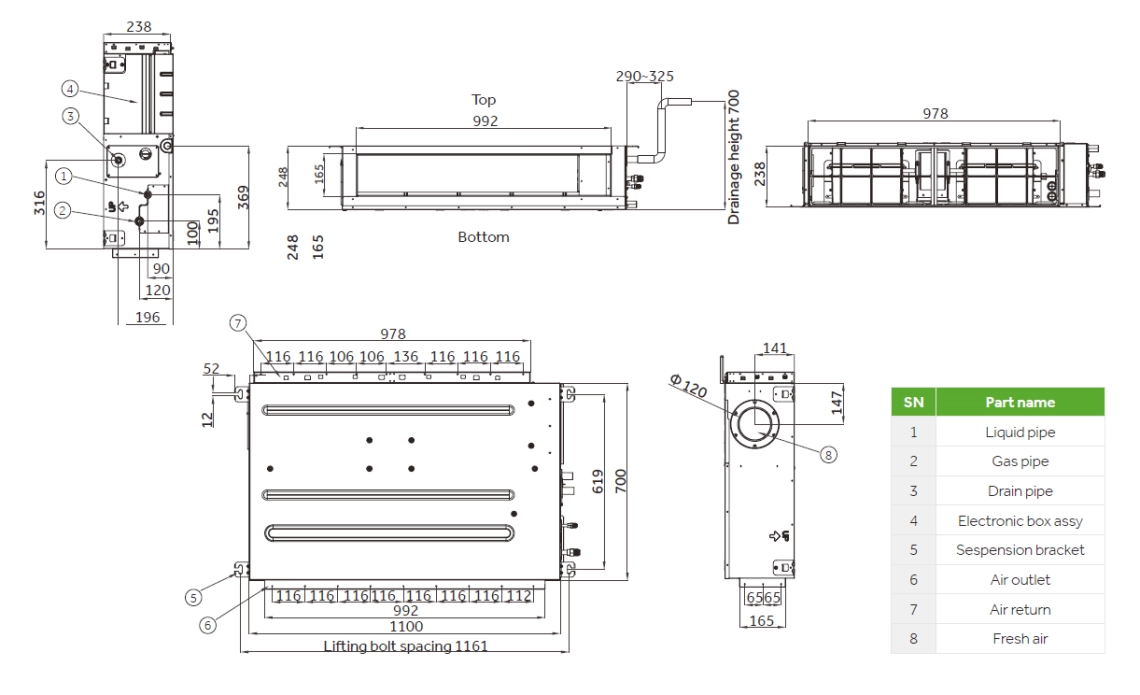

MyCond Medium ESP ortakis Bendrieji matmenys - 2

Matmenys

MIDJ-18X1EV2AA MIDJ-24X1EV2AA MIDJ-28X1EV2AA MIDJ-30X1EV1AA

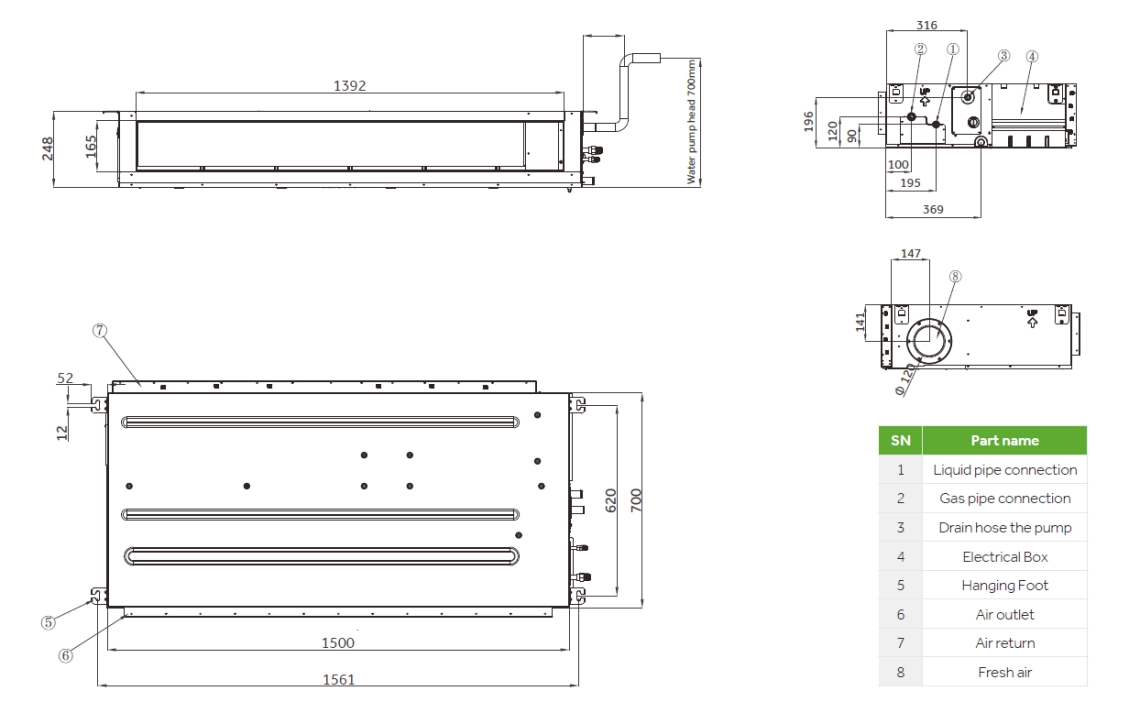

MyCond Medium ESP ortakis Bendrieji matmenys - 3
