Mycond oras-vanduo šilumos siurblys yra optimalus šiuolaikinis sprendimas 100 m² namo šildymui, derinantis aukštą energinį efektyvumą, ekologiškumą ir elektros sąnaudų taupymą, palyginti su tradicinėmis šildymo sistemomis. Veikimo principas pagrįstas šiluminės energijos išgavimu iš lauko oro net esant žemai temperatūrai iki -25°C ir jos pavertimu šiluma jūsų namų šildymui.
Dėka inverterinės technologijos šilumos siurblys automatiškai prisitaiko prie išorinės temperatūros pokyčių, užtikrindamas reikiamą šilumos kiekį su minimaliomis elektros sąnaudomis. Naudingumo koeficientas COP siekia 4–5, tai reiškia: kiekvienam 1 kW suvartotos elektros energijos gaunate 4–5 kW šiluminės energijos. Tai yra 4–5 kartus efektyviau nei įprastas elektrinis katilas.
Be to, Mycond šilumos siurbliai veikia tiek šildymui žiemą, tiek vėsinimui vasarą (ypač su fankoilais), užtikrindami komfortą ištisus metus. Tačiau svarbu suprasti, kad teisingas modelio parinkimas – tai ne vien tik orientacija į 100 m² plotą.
Kodėl 100 m² plotas nėra vienintelis rodiklis šilumos siurblio parinkimui
Norint teisingai pasirinkti šilumos siurblį, reikia apskaičiuoti realius šilumos nuostolius, kurie gali skirtis 4 kartus – nuo 3 iki 12 kW – priklausomai nuo apšiltinimo kokybės. Tačiau tai dar ne viskas!
Kritiškai svarbu suprasti, kad nominali šilumos siurblio galia nurodoma esant idealioms sąlygoms (+7°C lauko oro ir +35°C tiekiamo vandens temperatūrai), o realiomis žiemos sąlygomis esant -15°C ir +55°C senoms radiatorių sistemoms galia krenta 2–3 kartus. Todėl šilumos siurblio parinkimas – tai ne „šilumos nuostolius padalinti iš nominalios galios“, o sudėtingesnis skaičiavimas.
Šiame straipsnyje rasite:
- Išsamų kritinio skirtumo tarp nominalios ir realios galios paaiškinimą
- Paprastą šilumos nuostolių skaičiavimo metodą
- 4 konkrečius realius parinkimo scenarijus su pasirinktų modelių realios galios patikra
- Sąžiningus skaičius be sudėtingų lentelių
Ekspresinis šilumos nuostolių skaičiavimo metodas pagal šilumotechnines normas
Šilumotechninės normos, nurodančios specifinius šilumos nuostolius vienam kvadratiniam metrui:
- Nauji energiškai efektyvūs namai: 30–50 W/m² (100 m² suteikia 3–5 kW)
- Modernizuoti namai: 50–70 W/m² (100 m² suteikia 5–7 kW)
- Seni namai be apšiltinimo: 100–120 W/m² (100 m² suteikia 10–12 kW)
Reikalingos šilumos siurblio galios skaičiavimo formulė:
Šilumos nuostoliai × atsargos koeficientas 1,1 (suteikia 10% atsargą)
Pavyzdys: senas namas 100 m², 110 W/m²: 100 × 110 = 11000 W arba 11 kW šilumos nuostolių.
11 kW × 1,1 = 12,1 kW
Dėmesio! Tai reikalinga šiluminė galia esant jūsų regiono skaičiuojamajai temperatūrai (skaičiuojamoji temperatūra — tai žemiausia konkrečiai vietovei būdinga lauko oro temperatūra, naudojama šildymo sistemų skaičiavimams; paprastai nuo -10°C iki -25°C, priklausomai nuo regiono), o ne nominali šilumos siurblio galia, kaip ją nurodo gamintojas esant +7°C.
Tai orientacinis greitas skaičiavimas. Tiksliam skaičiavimui, įvertinant visus veiksnius (lubų aukštį, langų kiekį ir kokybę, namo orientaciją, sienų storį), geriau kreiptis į profesionalus. Tačiau pateiktos normos suteikia gerą orientyrą modelio pasirinkimui. Svarbiausia — suprasti skirtumą tarp nominalios ir realios galios.
KRITIŠKAI SVARBU: nominali prieš realią šilumos siurblio galią
Nominali galia, kurią nurodo gamintojas (pvz., 9 kW ar 12 kW), — tai galia esant standartinėms bandymų sąlygoms: +7°C lauko oro ir +35°C tiekiamo vandens temperatūrai (žymima A7/W35 pagal Europos standartą EN 14511). Tai idealios sąlygos šilumos siurbliui: aukštas COP, maksimali efektyvumas.
Tačiau realios eksploatacijos žiemą sąlygos visiškai kitokios: lauko temperatūra gali būti -10°C, -15°C, -20°C, o tiekiamo vandens temperatūra seniems radiatoriams reikalinga +50–55°C. Esant tokioms sąlygoms šilumos siurblio galia krenta 1,5–3 kartus, priklausomai nuo modelio ir technologijos.
Panagrinėkime galios kritimą BeeSmart MHCS035, kurio nominali galia 9 kW, pavyzdžiu:
- Sąlygos +7°C/W35: reali galia 9,2 kW (100% nominalo), COP 4,48
- Sąlygos -7°C/W35: reali galia 5,7 kW (62% nuo nominalo), COP 2,97
- Sąlygos -15°C/W35: reali galia 4,4 kW (48% nuo nominalo), COP 2,40
- Sąlygos -7°C/W55: reali galia 4,88 kW (53% nuo nominalo), COP 1,73
- Sąlygos -15°C/W55: reali galia 3,63 kW (39% nuo nominalo), COP 1,39
Kritinė išvada: jei jūsų namo šilumos nuostoliai yra 9 kW esant -15°C ir reikalinga +55°C vandens temperatūra seniems radiatoriams, tuomet BeeSmart šilumos siurblys, kurio nominali galia 9 kW, realiai pateiks tik 3,63 kW — to visiškai nepakanka! Reikia šilumos siurblio, kurio nominali galia bent 19–24 kW, arba bivalentės schemos (mažesnis šilumos siurblys plius atsarginis katilas).
Tai dažniausia klaida renkantis įrangą: žmonės žiūri tik į nominalią galią ir neįvertina realių eksploatacijos sąlygų.
Visi gamintojai pateikia išsamias našumo lenteles prie skirtingų temperatūrų. Būtinai žiūrėkite realią galią esant jūsų regiono skaičiuojamajai temperatūrai ir reikalingai vandens temperatūrai (W35 grindiniam šildymui, W45–50 žemos temperatūros radiatoriams, W55 seniems radiatoriams). Būtent šie skaičiai, o ne nominalas, lemia, ar modelis tinka.
Mycond trijų serijų apžvalga

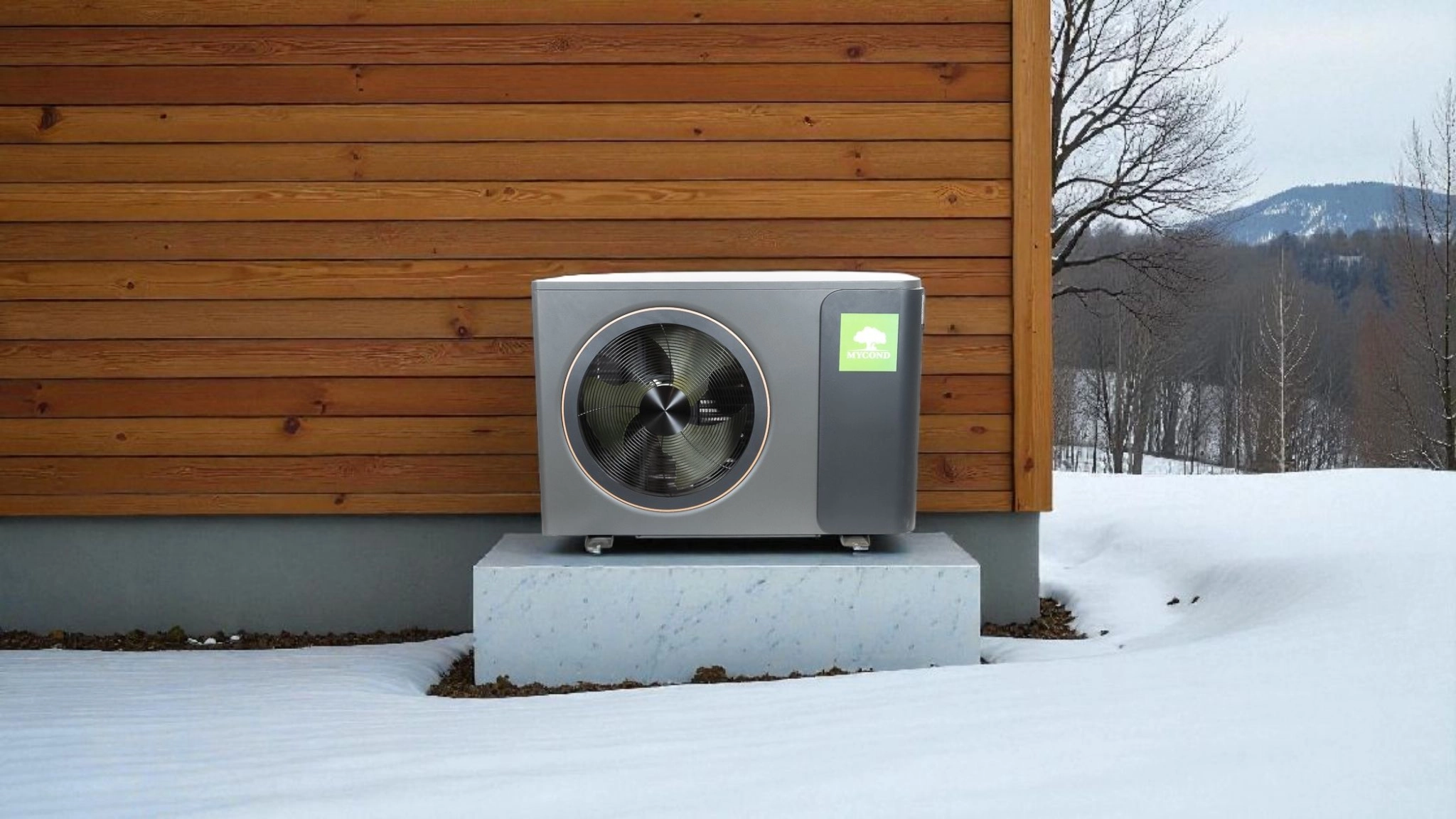

Serija MBasic
Modeliai: MHM-U06HL (7,2 kW), MHM-U09HL (9,7 kW), MHM-U12HL (11,9 kW)
Kompresorius: Zhuhai Landa
SCOP/Klasė: 4,50–4,65 / A+++ esant W35
Ypatybės: monoblokinė konstrukcija, bazinė funkcija, nuotolinis valdymas, Mycond programėlė, speciali šilumokaičio danga, darbas iki -25°C
Kam skirta: privatūs gyvenamieji namai su paprasta šildymo schema (vienas kontūras), optimalus galimybių ir paprastumo balansas be permokų už nereikalingas funkcijas

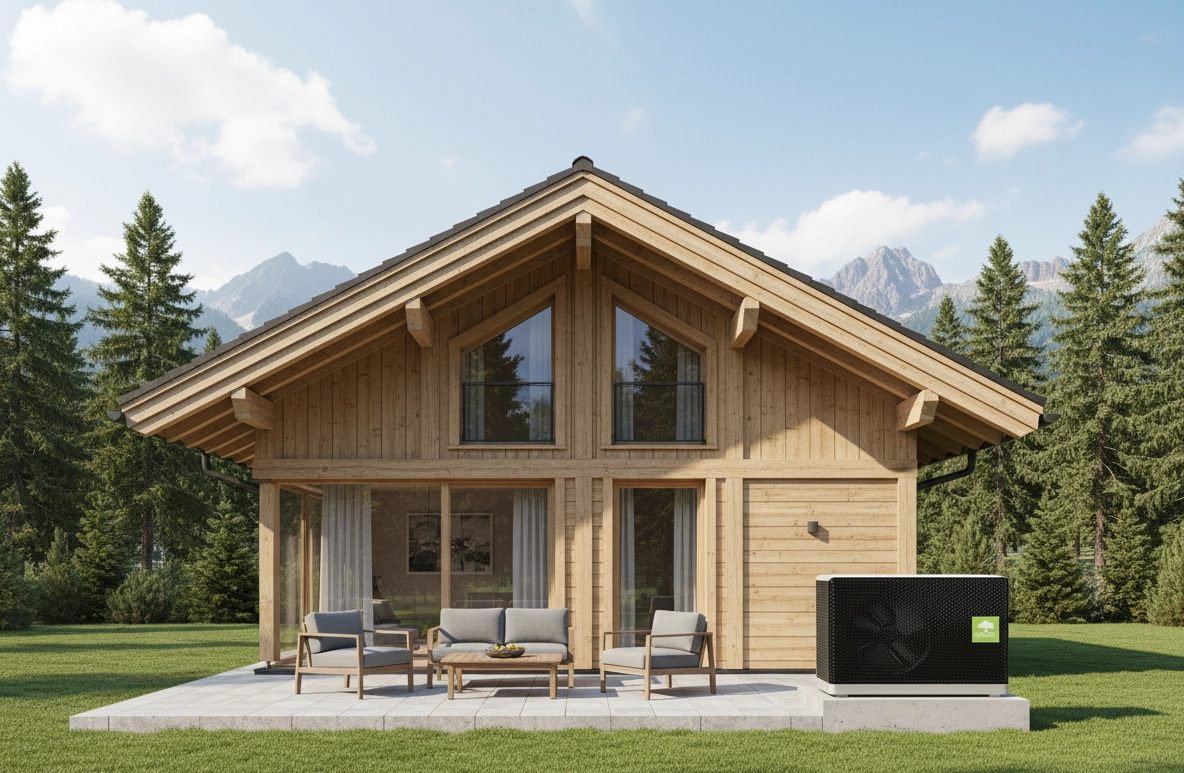

Serija BeeSmart
Modeliai: MHCS035 NBS/UBS (9 kW), MHCS045 NBS/UBS (12 kW), MHCS050 NBS/UBS (15 kW), MHCS070 NBS/UBS (19 kW)
Kompresorius: Mitsubishi Electric
SCOP/Klasė: 4,72–4,98 / A+++ (aukščiausias rodiklis tarp Mycond)
Ypatybės: split sistema arba AIO (all-in-one, viskas viename) su vidiniu hidromoduliu ir karšto vandens (KV) baku, orų kompensacinis valdymas, išmanus dviejų kontūrų valdymas per maišymo vožtuvus, Modbus integracija, išmanieji namai, Smart Grid, kompresoriaus dažnis iki 90 Hz
Kam skirta: sudėtingos sistemos su dviem ir daugiau kontūrų, automatika, integracija į išmaniuosius namus, komerciniai objektai, kaskadinės schemos, maksimali efektyvumas ir funkcionalumas

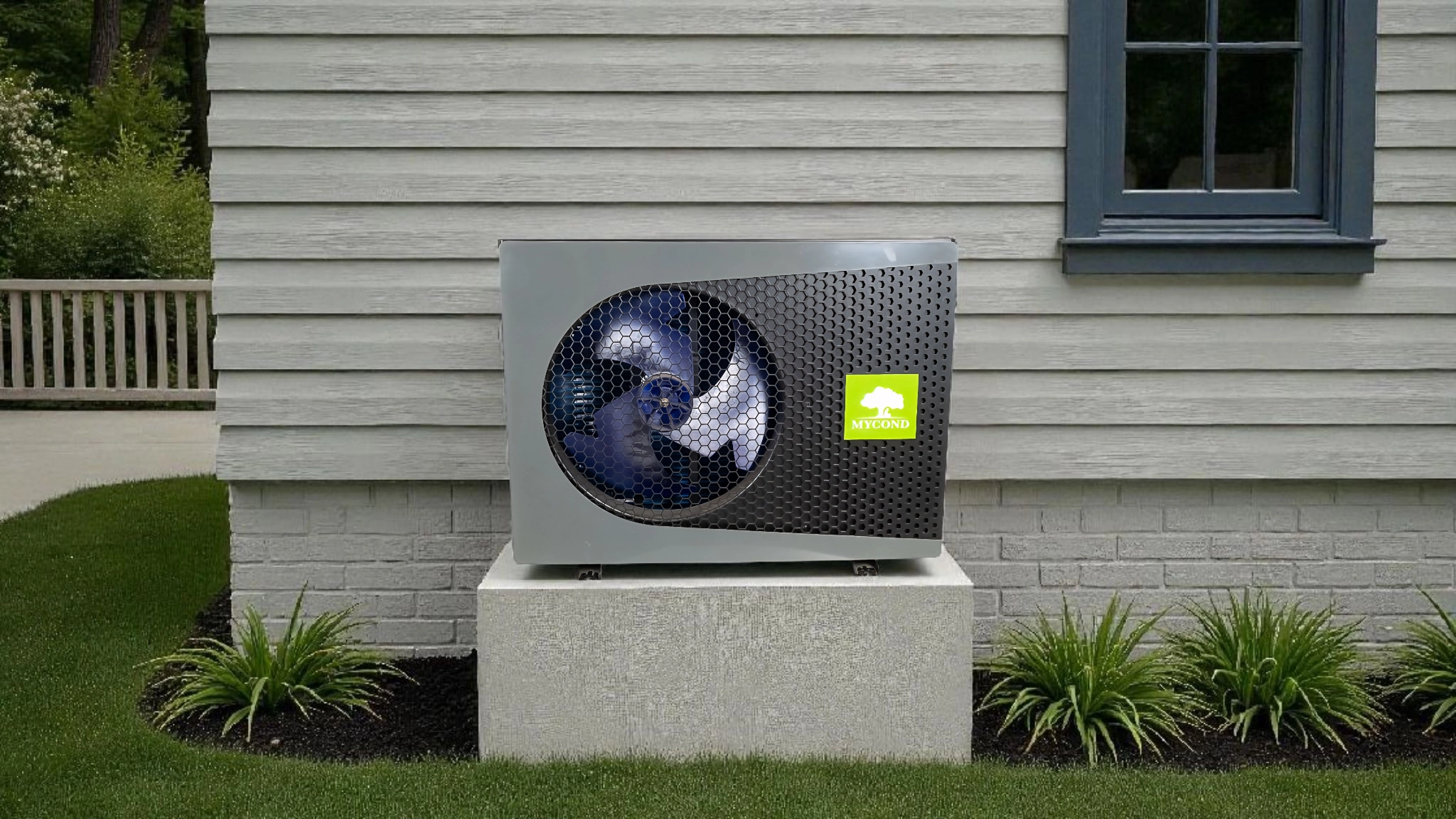

Serija BeeThermic
Modeliai: MHCM 06 SU1A (6 kW), MHCM 10 SU1A (10 kW), MHCM 14 SU3A (14 kW), MHCM 18 SU3A (18 kW), MHCM 24 SU3A (24 kW)
Kompresorius: Panasonic Wanbao su EVI technologija (Enhanced Vapor Injection)
SCOP/Klasė: 4,47–4,58 / A+++ esant W35 ir A++ esant W55
Ypatybės: monoblokas, EVI technologija ekstremaliems šalčiams (išlaiko 55–65% galios esant -15°C ir 60–70% galios esant -25°C, kai įprasti ŠS praranda 50–60% nominalo), intelektualus atitirpinimas, atsparumas sutrikimams, autoatsistatymas, darbas išbandytas esant -25°C
Kam skirta: šaltos klimato zonos, kur temperatūra reguliariai žemesnė nei -15°C, kalnų regionai, atšiaurios žiemos, kai kritiškai svarbus stabilus darbas neprarandant galios per šalčius, monovalentinė schema šaltame klimate
Išvada: Visos trys serijos turi A+++ klasę, Heat Pump Keymark sertifikaciją, šaltnešį R32 ir tiekimo temperatūrą iki +55°C, todėl tinka daugumai šildymo sistemų, įskaitant senus radiatorius. Skirtumai specializacijoje: MBasic — universalus paprastoms sistemoms, BeeSmart — sudėtingoms su automatika, BeeThermic — ekstremaliai šaltam klimatui. Tačiau svarbiausia renkantis modelį — žiūrėti ne tik į nominalią galią, o į realią galią esant jūsų konkrečioms eksploatacijos sąlygoms.
4 praktiniai parinkimo scenarijai su realios galios patikra
Scenarijus A: Naujas energiškai efektyvus namas
Charakteristikos: šilumos nuostoliai 4 kW (skaičiavimas: 100 m² × 40 W/m²)
Šildymo sistema: grindinis šildymas su +30–40°C tiekimu arba fankoilai su +35–45°C tiekimu
Klimato zona: vidutinė, skaičiuojamoji temperatūra -15°C
Rekomendacija: Mycond MBasic MHM-U06HL (nominali galia 7,2 kW)
Realios galios patikra: esant -15°C/W35 modelis MHM-U06HL pateikia apie 4,5–5 kW realios galios — tai daugiau nei 4 kW šilumos nuostoliai, todėl tinka idealiai
Pagrindimas: žemos temperatūros sistema (grindinis šildymas arba fankoilai, W35) leidžia pasiekti COP 4,3–4,5 net esant -15°C šalčiui. Šilumos siurblys išlaiko 60–70% nominalios galios, kas visiškai pakanka 4 kW nuostoliams padengti su atsarga. Monovalentinė schema be atsarginio šaltinio – ekonomiškiausia eksploatacija.
Alternatyva: BeeSmart MHCS035 (nominalas 9 kW), jei planuojama sudėtinga automatika, orų kompensacinis valdymas arba integracija į išmanius namus per Modbus. Tačiau paprastam namui su vienu kontūru tai perteklinis funkcionalumas, už kurį permokėti neverta.
Scenarijus B: Modernizuotas namas su kombinuota sistema
Charakteristikos: šilumos nuostoliai 7 kW (skaičiavimas: 100 m² × 70 W/m²)
Šildymo sistema: kombinuota — grindinis šildymas pirmame aukšte ir žemos temperatūros radiatoriai arba fankoilai antrame aukšte, tiekimo temperatūra +45–50°C
Klimato zona: vidutinė, skaičiuojamoji temperatūra -15°C
Rekomendacija: MBasic MHM-U09HL (nominali galia 9,7 kW)
Realios galios patikra: esant -15°C/W45 modelis MHM-U09HL pateikia apie 6–6,5 kW realios galios, kas mažiau nei 7 kW nuostoliai, tačiau pakanka bivalentiškumo taškui ties -10°C (pateikia 7–8 kW, pilnai padengia)
Pagrindimas: tokiai sistemai optimali lengva bivalentė schema. MHM-U09HL šilumos siurblys dirba savarankiškai iki bivalentiškumo taško (apie -10°C), kas sudaro 85–90% šildymo sezono. Esant žemesnei temperatūrai (-10°C iki -20°C) automatiškai įsijungia nedidelis 2–3 kW elektrinis rezervas komfortinei temperatūrai palaikyti. Tokia schema ekonomiškai naudingesnė nei įsigyti labai galingą 15 kW nominalo šilumos siurblį, kuris didžiąją sezono dalį dirbtų 30–40% galia su žemu COP.
Alternatyva: BeeSmart MHCS045 (nominalas 12 kW), jei reikia valdyti du kontūrus su skirtingomis temperatūrinėmis programomis per maišymo vožtuvus (pirmas aukštas grindinis +35°C, antras aukštas radiatoriai +50°C) su automatiniu optimalios temperatūros kiekvienam kontūrui apskaičiavimu arba išmaniu orų kompensaciniu valdymu. Aukštesnis SCOP 4,74 suteikia kiek didesnę elektros sąnaudų ekonomiją. MHCS045 reali galia esant -15°C/W45 apie 6,5–7 kW, padengia nuostolius.
Scenarijus C: Senas namas su senais radiatoriais
Charakteristikos: šilumos nuostoliai 11 kW (skaičiavimas: 100 m² × 110 W/m²)
Šildymo sistema: seni ketaus arba plieniniai radiatoriai, kuriems reikalinga +50–55°C tiekimo temperatūra
Klimato zona: vidutinė, skaičiuojamoji temperatūra -15°C
Rekomendacija: MBasic MHM-U12HL (nominali galia 11,9 kW) ir BŪTINAI bivalentė schema su atsarginiu šaltiniu (elektrinis katilas 4–5 kW arba esamas dujinis katilas)
Realios galios patikra: kritiškai svarbu! Esant -15°C/W55 modelis MHM-U12HL pateikia tik 5–6 kW realios galios — tai mažiau nei pusė nuo 11,9 kW nominalo ir visiškai nepakanka 11 kW nuostoliams, todėl monovalentinė schema neįmanoma
Bivalentės schemos pagrindimas: MHM-U12HL šilumos siurblys padengia bazinę apkrovą iki bivalentiškumo taško (apie -7°C). Esant šiai temperatūrai ir W55 jis pateikia apie 7–8 kW, kas pakanka namo nuostoliams prie -7°C. Esant žemesnėms temperatūroms (-7°C iki -20°C) automatiškai įsijungia 4–5 kW atsarginis katilas, pridedantis reikiamą galią. Statistika rodo, kad temperatūra žemiau -7°C būna 10–15% šildymo sezono, todėl pagrindinę apkrovą (85–90%) neša efektyvus šilumos siurblys su COP 2,5–3,5, o atsarginis katilas su COP 1,0 dirba retai, tik piko šalčiuose. Tokia bivalentė schema ekonomiškai gerokai naudingesnė nei pirkti monovalentinį 25–30 kW nominalo šilumos siurblį, kuris prie -15°C/W55 pateiktų reikiamus 11–12 kW, bet didžiąją metų dalį dirbtų 20–30% galia su žemu efektyvumu.
Alternatyva: BeeThermic MHCM 14 SU3A (nominalas 14 kW), jei regionas su šalčiais žemiau -15°C, kur EVI technologija suteikia pranašumą. Esant -15°C/W55 BeeThermic MHCM 14 SU3A pateikia 10,25 kW realios galios — tai 73% nuo nominalo, beveik dvigubai daugiau nei įprasti šilumos siurbliai, dėka EVI (Enhanced Vapor Injection). Galima monovalentinė schema arba lengva bivalentė su nedideliu 2–3 kW rezervu ekstremaliems šalčiams žemiau -20°C.
Scenarijus D: Šaltas klimatas su ilgalaikiais šalčiais
Charakteristikos: bet kokio tipo namas 100 m², šilumos nuostoliai 8 kW
Pagrindinė ypatybė: klimato zona su reguliariomis temperatūromis žemiau -15°C ir šalčiais iki -25°C savaitėmis, kur įprasti šilumos siurbliai praranda 50–60% nominalios galios. Skaičiuojamoji temperatūra -25°C
Šildymo sistema: bet kokia (radiatoriai, fankoilai, grindinis šildymas), vandens temperatūra W45
Rekomendacija: BeeThermic MHCM 14 SU3A (nominali galia 14 kW), būtinai dėl EVI technologijos
Realios galios patikra: kritiškai svarbus skaičiavimas! Šilumos nuostoliai 8 kW ties -15°C, tačiau ties -25°C nuostoliai padidėja dar 25–30% iki 10–10,4 kW. Įprastas MBasic arba BeeSmart šilumos siurblys su 12 kW nominalu ties -25°C/W45 pateikia tik 4–5 kW realios galios (33–42% nuo nominalo) — visiškai nepakanka! BeeThermic MHCM 14 SU3A su EVI ties -25°C/W45 pateikia 7,34 kW — tai 52% nuo nominalo, beveik dvigubai daugiau nei įprasti ŠS, tačiau vis tiek mažiau nei reikalingi 10 kW. Todėl monovalentinei schemai reikia BeeThermic MHCM 18 SU3A (nominalas 18 kW), kuris ties -25°C/W45 pateikia 8,9 kW realios galios. Tai mažiau nei poreikis, bet su 200–300 litrų buferine talpa, akumuliuojančia šilumą, pakanka stabiliai veiklai.
Pagrindimas: šaltam klimatui su ilgomis atšiauriomis žiemomis tik EVI technologija užtikrina patikimą, stabilų darbą be kritinio galios praradimo ekstremaliuose šalčiuose. Išbandyta ir patvirtinta Heat Pump Keymark sertifikatais — stabilus darbas ties -25°C. Enhanced Vapor Injection — tai papildomas šilumokaitis ir garų įpurškimo vožtuvas į kompresorių, didinantis našumą prie žemų temperatūrų, kai krenta šaltnešio slėgis. Intelektualus atitirpinimas tik pagal poreikį — energijos taupymas. Buferinė talpa kompensuoja praradimus atitirpinimo ciklų metu.
Alternatyvų tokiam klimatui praktiškai nėra. MBasic ir BeeSmart tokiomis sąlygomis reikalaus labai galingo 6–8 kW atsarginio katilo, kas panaikina šilumos siurblio ekonominę naudą. Todėl regionams, kur reguliariai būna žemiau -15°C...-20°C, BeeThermic su EVI technologija — vienintelis teisingas sprendimas, net jei nominali galia atrodo perteklinė. Realioji galia prie ekstremalių šalčių bus kaip tik pakankama.
Monovalentinė prieš bivalentinę schemą: kada kas naudingiau
Dvi pagrindinės šilumos siurblio darbo schemos
Monovalentinė schema: šilumos siurblys dirba vienas, be atsarginio šaltinio, padengia 100% šilumos nuostolių bet kokioje temperatūroje. Tinka gerai apšiltintiems namams su mažais šilumos nuostoliais (30–50 W/m²) ir žemos temperatūros sistemoms (grindinis šildymas, fankoilai, W35–40) bei vidutinio klimato zonoms be ilgalaikių šalčių žemiau -10°C...-15°C, arba šaltam klimatui su BeeThermic EVI.
Bivalentinė schema: šilumos siurblys padengia bazinę apkrovą (70–85% šildymo sezono), o esant piko šalčiams žemiau bivalentiškumo taško automatiškai įsijungia atsarginis katilas (elektrinis arba dujinis). Tinka seniems namams su dideliais šilumos nuostoliais (100–120 W/m²) ir aukštos temperatūros sistemoms (seni radiatoriai, W50–55) arba vidutinio klimato zonoms, kur ekonomiškai naudingiau įrengti mažiau galingą šilumos siurblį plius 3–5 kW rezervą, nei labai galingą monovalentinį šilumos siurblį.
Bivalentiškumo taškas ir jo skaičiavimas
Bivalentiškumo taškas — tai lauko oro temperatūra, ties kuria reali šilumos siurblio galia nebegali padengti namo šilumos nuostolių ir reikia įjungti atsarginį šaltinį. Paprastai daugumai sistemų bivalentiškumo taškas yra ties -5°C iki -10°C.
Bivalentiškumo taško skaičiavimas priklauso nuo šilumos siurblio nominalios galios, šildymo sistemos (vandens temperatūros) ir namo šilumos nuostolių.
Pavyzdys: Senas namas 100 m², šilumos nuostoliai 11 kW ties -15°C, šildymo sistema — seni radiatoriai (W55). Montuojame MBasic MHM-U12HL (nominalas 11,9 kW). Esant -7°C/W55 jis pateikia apie 7–8 kW realios galios. Namo šilumos nuostoliai ties -7°C linijiškai sumažėja iki maždaug 6–7 kW. Šilumos siurblys pilnai padengia. Bivalentiškumo taškas — ties -7°C. Esant žemesnei temperatūrai įsijungia 5 kW elektrinis katilas.
Statistika rodo, kad temperatūra žemiau -7°C būna 10–15% šildymo sezono, todėl pagrindinį darbą (85–90%) atlieka efektyvus šilumos siurblys su COP 2,5–3,5, o atsarginis katilas su COP 1,0 padeda retai. Elektros energijos ekonomija, palyginti su monovalentiniu elektriniu katilu, 40–60%.
Kada monovalentinė schema naudingesnė
Nauji gerai apšiltinti namai su šilumos nuostoliais iki 50 W/m², žemos temperatūros sistemos (grindinis šildymas W35 arba fankoilai W40), vidutinis klimatas be ilgalaikių šalčių žemiau -10°C...-15°C.
Pavyzdys: Namas 100 m², šilumos nuostoliai 4 kW. MBasic MHM-U06HL (nominalas 7,2 kW) ties -15°C/W35 pateikia 4,5–5 kW, padengia su atsarga. Monovalentinė schema.
Arba šaltas klimatas, bet su BeeThermic EVI, kuris išlaiko 60–70% galios ties -25°C.
Kada bivalentinė schema naudingesnė
Seni namai su 100–120 W/m² šilumos nuostoliais, aukštos temperatūros sistemos (seni radiatoriai, W50–55), vidutinis klimatas su periodiniais šalčiais žemiau -10°C...-15°C.
Ekonomiškai naudingiau įrengti šilumos siurblį, padengiantį 70–85% apkrovos, plius 3–5 kW rezervą, nei pirkti labai galingą monovalentinį šilumos siurblį, kuris didžiąją metų dalį dirbs 20–40% galia su žemu COP.
Pavyzdys: Namas 100 m², šilumos nuostoliai 11 kW. MBasic MHM-U12HL (nominalas 11,9 kW) ir 5 kW elektrinis katilas. Ekonomija, palyginti su monovalentiniu elektriniu katilu, 40–50%.
Šildymo sistemų tipai ir jų įtaka galios pasirinkimui
Grindinis šildymas
Tiekimo temperatūra +30–40°C. Optimaliausias variantas šilumos siurbliui. Visos trys Mycond serijos veikia su maksimaliu COP 4,3–5,0. Net ties -15°C šalčiu išlaiko 60–70% nominalios galios. Ekonomiškiausia eksploatacija. Tinka visoms serijoms. Monovalentinė schema įmanoma.
Fankoilai (Fan Coils)
Tiekimo temperatūra +35–45°C. Universalūs įrenginiai su ventiliatoriumi. Pagrindinis privalumas — dviguba funkcija: žiemą šildymas, vasarą vėsinimas įjungus šilumos siurblį į šaldo režimą. Temperatūra optimali aukštam COP. Greitas patalpų įšilimas dėl priverstinės oro cirkuliacijos (skirtingai nei radiatoriai). Esant -15°C/W40 šilumos siurbliai išlaiko 55–65% nominalios galios. Puikiai tinka visoms trims Mycond serijoms, ypač BeeSmart, kur yra automatinio šildymo–vėsinimo perjungimo funkcija komfortui ištisus metus. Monovalentinė schema įmanoma gerai apšiltintiems namams.
Žemos temperatūros radiatoriai
Tiekimo temperatūra +45–50°C. Šiuolaikiniai aliumininiai arba bimetaliniai radiatoriai su dideliu paviršiaus plotu, pritaikyti darbui su šilumos siurbliais. Visos trys serijos dirba su COP 3,0–3,8. Esant -15°C/W45 šilumos siurbliai išlaiko 45–55% nominalios galios. Tinka šildymo modernizacijai. Dažnai reikalinga lengva bivalentė schema.
Seni ketaus arba plieniniai radiatoriai
Tiekimo temperatūra +50–55°C. Visos trys Mycond serijos pateikia iki +55°C, todėl tinka modernizacijai nekeičiant radiatorių. Tačiau COP ties W55 gerokai žemesnis: 2,0–2,8. Esant -15°C/W55 šilumos siurbliai išlaiko tik 35–45% nominalios galios. Kritiškai svarbu įvertinti šį galios kritimą renkantis modelį.
Svarbu suprasti, kad ties bivalentiškumo tašku (-5°C arba -7°C) būtent 50–55°C radiatorių tiekimui pakanka komfortinei 20–22°C patalpų temperatūrai palaikyti, jei teisingai paskaičiuotas radiatorių plotas.
Senoms radiatorių sistemoms praktiškai visada reikia bivalentės schemos, kur šilumos siurblys padengia bazinę apkrovą, o per piko šalčius, kai galia krenta žemiau 40% nominalo, įsijungia atsarginis katilas.
Montavimas: pagrindiniai aspektai
Konstrukcijų tipai
Monoblokas (MBasic ir BeeThermic): visi komponentai viename lauko bloke. Privalumai: nereikia šaltnešio trasų, paprastesnis leidimas, greitesnis montavimas.
Split sistema (BeeSmart): lauko blokas plius vidinis hidromodulis. Privalumai: kompaktiškas lauko blokas, vidinis modulis katilinėje, patogu, didesnis lankstumas. Minusas: reikia šaltnešio trasų.
Hidraulinio pajungimo schemos
Trys pagrindinės schemos:
- Tiesioginis — paprastoms sistemoms (vienas kontūras)
- Per hidraulinį atskirtuvą — keliems kontūrams
- Su 100–300 litrų buferine talpa — rekomenduojama visoms sistemoms, nepriklausomai nuo radiatorių tipo ar klimato
Buferinė talpa kompensuoja praradimus atitirpinimo metu, akumuliuoja šilumą, užtikrina stabilų sistemos darbą ir leidžia naudoti dinamiškus elektros tarifus maksimaliai ekonomijai.
DUK: atsakymai į dažniausius klausimus
Kaip savarankiškai apskaičiuoti 100 m² namo šilumos nuostolius?
Padauginkite plotą (100) iš specifinių šilumos nuostolių:
- Naujam: 30–50 W/m² suteikia 3–5 kW
- Modernizuotam: 50–70 W/m² suteikia 5–7 kW
- Senam: 100–120 W/m² suteikia 10–12 kW
Tuomet padauginkite iš koeficiento 1,1 atsargai.
SVARBU: Tai orientacinis ekspresinis skaičiavimas preliminariam modelio pasirinkimui. Tiksliam šilumotechniniam skaičiavimui, įvertinant visus veiksnius (lubų aukštį, langų kiekį ir kokybę, namo orientaciją, sienų, grindų, stogo storį ir medžiagas), būtinai kreipkitės į kvalifikuotus specialistus.
Atsiminkite: tai reikalinga šiluminė galia esant skaičiuojamajai temperatūrai, o ne nominali šilumos siurblio galia.
Kodėl nominali galia 9 kW, o realiai pateikia 4 kW?
Nominali galia nurodoma esant standartinėms bandymų sąlygoms: +7°C lauko oro, W35 (vandens temperatūra). Tai idealios sąlygos. Realybėje žiemą esant -15°C/W55 senoms radiatorių sistemoms galia krenta 2–3 kartus. Tai normalu visiems šilumos siurbliams. Reikia žiūrėti našumo lenteles esant būtent jūsų eksploatacijos sąlygoms.
Kuo skiriasi MBasic, BeeSmart ir BeeThermic?
MBasic: bazinė funkcija, monoblokas, Zhuhai Landa, SCOP 4,50–4,65, paprastoms sistemoms.
BeeSmart: maksimali automatika, Mitsubishi Electric, SCOP 4,72–4,98 (aukščiausias), du kontūrai, orų kompensacija, Modbus, sudėtingoms sistemoms.
BeeThermic: EVI, Panasonic, SCOP 4,47–4,58, šaltam klimatui, išlaiko 55–65% galios ties -15°C, 60–65% ties -20°C ir 60–70% ties -25°C, kai įprasti ŠS praranda gerokai daugiau.
Visi turi A+++ klasę, Heat Pump Keymark, R32, iki +55°C.
Ar reikia atsarginio katilo?
Priklauso nuo apšiltinimo, šildymo sistemos ir klimato:
- Naujam namui su grindiniu šildymu (W35) vidutiniame klimate pakanka monovalentinės schemos
- Senam namui su senais radiatoriais (W55) geriau bivalentė schema (šilumos siurblys plius 3–5 kW rezervas)
- Šaltam klimatui (žemiau -15°C) geriau BeeThermic su EVI (monovalentiškai) arba kitos serijos plius galingas rezervas
Kokie fankoilų privalumai?
Fankoilai (tiekimo temperatūra +35–45°C) — optimalūs ŠS. Pagrindinis privalumas — universalumas: žiemą šildymas, vasarą vėsinimas. Greitas patalpų įšilimas dėl ventiliatoriaus, kompaktiški, tinka visiems Mycond modeliams, ypač BeeSmart su automatiniu režimų perjungimu.
Kuri serija yra efektyviausia?
Pagal SCOP BeeSmart (4,72–4,98) yra aukščiausia. Tačiau efektyvumas priklauso nuo sąlygų:
- Gerai apšiltintam W35 visos dirba su COP 4,5–5,0
- Šaltam klimatui BeeThermic efektyvesnė dėl EVI
- Sudėtingoms sistemoms BeeSmart optimizuoja darbą per orų kompensaciją
Efektyviausia yra ta serija, kuri tinka jūsų sąlygoms: MBasic paprastoms sistemoms, BeeSmart sudėtingoms, BeeThermic šaltam klimatui.
Išvada: pagrindiniai šilumos siurblio pasirinkimo namui 100 m² veiksniai
Teisingas šilumos siurblio parinkimas 100 m² namui remiasi keturiais pagrindiniais veiksniais:
- Realių šilumos nuostolių skaičiavimas pagal šilumotechnines normas
- KRITIŠKAI SVARBU: suprasti skirtumą tarp nominalios ir realios galios esant būtent jūsų eksploatacijos sąlygoms. Nominalas nurodomas ties +7°C/W35, o realybėje ties -15°C/W55 galia krenta 2–3 kartus. Tai dažniausia klaida!
- Šildymo sistemos tipo nustatymas ir optimalios schemos pasirinkimas: monovalentinės žemos temperatūros sistemoms (W35–40) arba bivalentinės aukštos temperatūros (W50–55)
- Klimato zonos ir specifinių reikalavimų įvertinimas
Mycond siūlo visą šilumos siurblių liniją:
- MBasic paprastoms gyvenamosioms sistemoms (optimalus balansas)
- BeeSmart sudėtingoms su automatika (aukščiausias efektyvumas SCOP iki 4,98, tikslūs žymėjimai MHCS035, MHCS045, MHCS050, MHCS070)
- BeeThermic šaltam klimatui (unikali EVI technologija, stabilus darbas ties -25°C)
Visos serijos turi A+++ klasę, Heat Pump Keymark sertifikaciją, šaltnešį R32 ir tiekimo temperatūrą iki +55°C.
Mycond — energijos efektyvių sistemų rinkos lyderis, kompleksiniai sprendimai su optimaliu technologijų, kokybės ir funkcionalumo balansu. Rinkdamiesi Mycond, gaunate patikimą, efektyvią įrangą be permokos už prekių ženklą.
Reikia pagalbos parenkant optimalų Mycond modelį, atsižvelgiant į realius šilumos nuostolius, realią galią jūsų eksploatacijos sąlygomis, šildymo sistemos tipą ir klimatą? Mūsų inžinieriai pasiruošę suteikti nemokamą konsultaciją, rekomenduoti optimalų modelį ir pajungimo schemą (monovalentinę ar bivalentinę) su realios galios patikra esant jūsų regiono skaičiuojamajai temperatūrai.
Susisiekite dabar telefonu, nurodytu puslapyje, arba užpildykite kontaktinę formą puslapio apačioje, ir mūsų specialistas su jumis susisieks. Nekartokite tipinės klaidos, kai orientuojamasi tik į nominalią galią ir namo plotą! Patikėkite įrangos parinkimą Mycond profesionalams, kurie įvertins visus jūsų konkretaus namo ir šildymo sistemos veiksnius.
