Vėdinimo problematika apsaugos statiniuose
Slėptuvės ir bunkeri, nepriklausomai nuo jų paskirties – ar tai civilinės saugos apsaugos statiniai, ar kariniai objektai, ar požeminės sandėliavimo patalpos – susiduria su kritine problema: kokybiško oro cirkuliacijos užtikrinimu uždaroje erdvėje. Be tinkamo vėdinimo šie statiniai, skirti ilgam žmonių buvimui, gali nesugebėti atlikti savo apsaugos funkcijos dėl greito oro kokybės pablogėjimo.
Oro – numeris vienas išteklius slėptuvėje
Jei nagrinėsime gyvybiškai svarbius išteklius ilgo buvimo apsaugos statiniuose sąlygomis, šviežias oras užima pirmąją poziciją pagal kritiškumą, aplenkdamas net vandenį ir maistą. Žmogus gali išgyventi be maisto kelias savaites, be vandens – kelias dienas, tačiau be pakankamo deguonies kiekio – tik kelias minutes. Uždaroje slėptuvėje vidutinė žmonių grupė gali išnaudoti deguonies atsargas ir pasiekti kritines CO₂ koncentracijas per kelias valandas.
Planuojant atsargas slėptuvėms, vadovai dažnai koncentruojasi į mitybos, vandens tiekimo, vaistų ir energijos išteklių klausimus, kartais nuvertindami vėdinimo sistemą. Tačiau be tinkamos oro cirkuliacijos visos kitos atsargos gali tapti bevertės – žmogus aplinkoje su didele CO₂ koncentracija ir mažu deguonies kiekiu greitai praranda darbingumą, patiria kognityvinių funkcijų pablogėjimą ir galiausiai susiduria su tiesiogine grėsme gyvybei.

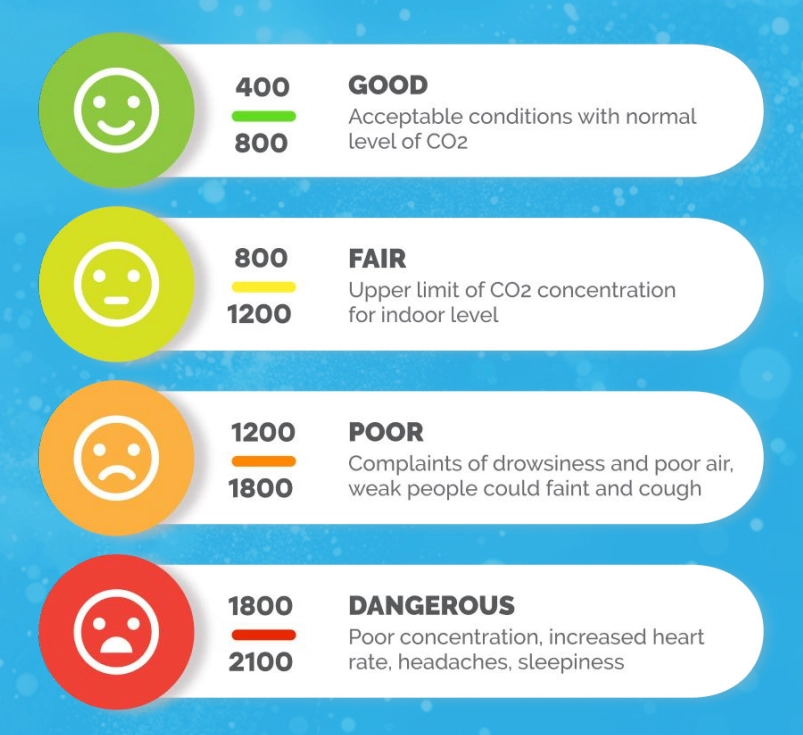

Ši infografika rodo CO₂ (anglies dioksido) koncentracijos lygius ore ir jų poveikį žmogui:
- 400-800 ppm: GERAI Priimtinos sąlygos su normaliu CO₂ lygiu
- 800-1200 ppm: PRIIMTINA Viršutinė CO₂ koncentracijos riba patalpose
- 1200-1800 ppm: BLOGAI Skundai dėl mieguistumo ir prasto oro, silpni žmonės gali apalpti ir kosėti
- 1800-2100 ppm: PAVOJINGA Prasta dėmesio koncentracija, padidėjęs pulsas, galvos skausmai, mieguistumas
Pastaba: ppm (parts per million) - dalys milijone, CO₂ koncentracijos matavimo vienetas ore
Būtent todėl tiekiamos ir ištraukiamos vėdinimo sistemos turi būti laikomos kritine slėptuvės infrastruktūra, kuri turi būti projektuojama su tokiu pačiu kruopštumu ir patikimumu kaip vandens tiekimo ar elektros energijos sistemos.
Pagrindinės oro aplinkos problemos hermetiškuose statiniuose:
- Anglies dioksido (CO₂) kaupimasis ilgo buvimo žmonių metu
- Deguonies lygio sumažėjimas uždaroje erdvėje
- Padidėjusi drėgmė, skatinanti pelėsių ir grybelių vystymąsi
- Nemalonių kvapų ir toksiškų medžiagų kaupimasis
- Filtracijos trūkumas nuo išorinių teršalų ekstremalių situacijų atveju
- Stagnuojantis oras ir patalpų perkaitimas vasaros metu
- Hipoksijos ir CO₂ apsinuodijimo rizikos ilgo buvimo metu
Problemų sprendimas naudojant PVI

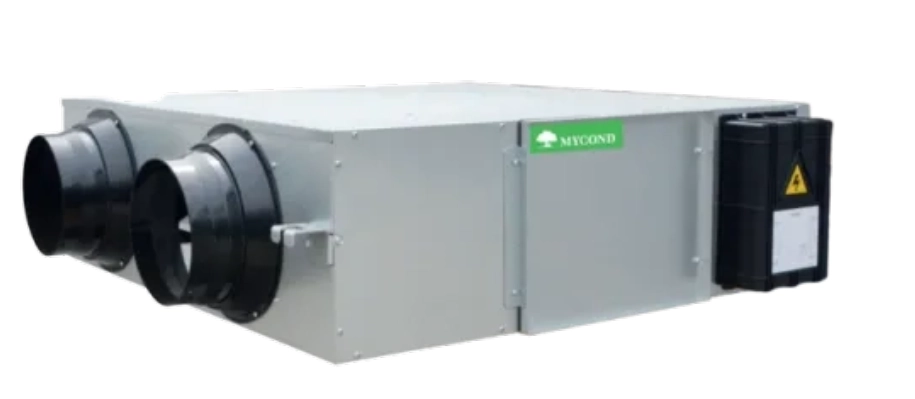

Tiekiamos ir ištraukiamos vėdinimo įrenginiai (PVI) yra kompleksinis sprendimas, užtikrinantis tinkamą mikroklimatą slėptuvėse ir bunkeriuose. Jų diegimas leidžia išspręsti daugelį kritinių klausimų:
PVI įrengimo privalumai:
Nuolatinis šviežio oro tiekimas
- Normatyvinio oro cirkuliacijos užtikrinimas (ne mažiau kaip 10 m³/val. vienam žmogui)
- Optimalios deguonies lygio palaikymas patogiam buvimui
Užteršto oro šalinimas
- Efektyvus CO₂, drėgmės ir kitų gyvybinės veiklos produktų šalinimas
- Rizikos sumažinimas kvėpavimo takų ligų vystymuisi
Oro filtravimas
- Apsauga nuo išorinių teršalų (dulkės, alergenai, radioaktyvios dalelės)
- Galimybė įrengti specializuotus filtrus (HEPA, anglies) cheminėms ir biologinėms grėsmėms pašalinti
Drėgmės reguliavimas
- Kondensacijos prevencija ant sienų ir lubų
- Įrangos ir medžiagų apsauga nuo korozijos ir pažeidimų
Temperatūros režimo stabilizavimas
- Perkaitimo prevencija dėl žmonių ir įrangos šilumos išskyrimo
- Galimybė prijungti papildomus šildymo ar aušinimo modulius
Sanitarinių-higieninių sąlygų gerinimas
- Infekcinių ligų plitimo rizikos sumažinimas
- Nemalonių kvapų pašalinimas
Efektyvus energijos naudojimas
- Šiuolaikiniai PVI su šilumos atgavimo funkcija leidžia sutaupyti iki 75-85% šiluminės energijos
- Šildymo išlaidų sumažinimas šaltuoju laikotarpiu
Autonominis veikimas
- Galimybė veikti iš rezervinių energijos šaltinių
- Veikimo režimai skirtingomis sąlygomis (įprastas, ekstremali situacija, autonominis)
Pagrindiniai PVI sistemos komponentai slėptuvėms ir bunkeriams
Šiuolaikinė tiekiamos ir ištraukiamos vėdinimo sistema apsaugos statiniams susideda iš šių komponentų:
- PVI bazinis blokas
1) Įsiurbimo ir ištraukimo ventiliatoriai
2) Šilumokaitis (rekuperatorius)
3) Automatinio valdymo sistema
4) Baziniai valymo filtrai - Oro kanalų sistema
1) Magistraliniai oro kanalai
2) Pasiskirstymo elementai (difuzoriai, grotelės)
3) Reguliuojantys vožtuvai ir sklendės
4) Triukšmo slopintuvai - Filtravimo įranga
1) Stambaus valymo filtrai (G4)
2) Smulkaus valymo filtrai (F7-F9)
3) Specializuoti filtrai (HEPA H13-H14)
4) Anglies filtrai dujų ir cheminių medžiagų absorbcijai - Hermetiški vožtuvai
1) Atbuliniai vožtuvai, skirti užkirsti kelią atvirkštiniam srautui
2) Sprogimui atsparūs vožtuvai
3) Gaisro saugos vožtuvai - Valdymo ir stebėjimo sistema
1) CO₂, deguonies, drėgmės, temperatūros jutikliai
2) Kontrolės ir programavimo moduliai
3) Įspėjimo ir avarinio išjungimo sistemos
4) Nuotolinio valdymo pultai - Papildomi moduliai
1) Aušinimo/šildymo elementai
2) Oro džiovintuvai/drėkintuvai
3) UV sterilizatoriai
4) Rezervinės elektros energijos tiekimo sistemos
Alternatyvūs sprendimai ir pakaitalai
Ribotų išteklių ar specifinių reikalavimų sąlygomis gali būti naudojami alternatyvūs komponentai:
Supaprastintos vėdinimo sistemos
- Kanaliniai ventiliatoriai vietoj kompleksinės PVI
- Atskiri įsiurbimo ir ištraukimo įrenginiai be rekuperacijos
- Mechaninės sistemos su rankiniu valdymu
Alternatyvūs filtravimo sprendimai
- Namų gamybos anglies filtrai
- Filtrai, naudojantys nespecializuotas medžiagas (sintetiniai audiniai, vata)
- Multi-sluoksniai mechaniniai filtrai
Supaprastinti oro kanalai
- Lankstūs oro kanalai vietoj kietų metalinių
- Plastikiniai vamzdžiai atitinkamo skersmens
- Improvizuoti pasiskirstymo elementai
Autonominiai sprendimai
- Nešiojami generatoriai sistemos energijai
- Rankiniai ventiliatoriai ekstremalioms situacijoms
- Cheminiai oro valikliai (trumpalaikiam naudojimui)
Alternatyvios kontrolės sistemos
- Autonominiai jutikliai su baterijų maitinimu
- Supaprastinti mechaniniai slėgio ir drėgmės indikatoriai
- Laikmačiai vietoj automatinės kontrolės prietaisų
Išvada
Tiekiamų ir ištraukiamų vėdinimo įrenginių įrengimas slėptuvėse ir bunkeriuose yra ne tik komforto klausimas, bet ir kritinė būtinybė užtikrinant žmonių saugumą ir sveikatą ilgo buvimo uždarose erdvėse metu. Šiuolaikiniai PVI siūlo kompleksinį sprendimą, užtikrinantį normatyvinę oro cirkuliaciją, filtravimą ir oro kokybės kontrolę.
Projektuojant ir įrengiant tokias sistemas svarbu atsižvelgti į konkretaus statinio specifiką, žmonių skaičių, autonominio veikimo trukmę ir galimas išorines grėsmes. Teisingai parinkta ir įrengta PVI sistema žymiai padidina bunkerių ir slėptuvių apsaugines savybes, paversdama jas iš paprasto fizinio prieglobsčio į pilnavertę aplinką ilgam saugiam žmonių buvimui.
