Stovite prieš šilumos siurblio pasirinkimą ir nežinote, kokią galią pasirinkti? Bijote permokėti už perteklinę galią arba įsigyti per silpną siurblį, kuris neužtikrins komfortiškos šilumos jūsų namuose? Šios abejonės visiškai natūralios, nes teisingas šilumos siurblio galios parinkimas – tai efektyvaus šildymo sistemos darbo ir racionalių investicijų garantas.
Teisingas šilumos siurblio galios parinkimas – tai dviejų etapų procesas. Pirmiausia būtina nustatyti namo šilumos nuostolius (tai projektavimo inžinieriaus užduotis), o tuomet parinkti atitinkamos galios šilumos siurblį. Būtent apie antrąjį etapą – šilumos siurblio parinkimo pagal šilumos nuostolius metodiką – ir pakalbėsime šiame straipsnyje.
Pastato šilumos nuostoliai: pagrindas šilumos siurblio galios skaičiavimui
Pastato šilumos nuostoliai – tai šilumos kiekis (vatais), prarandamas per atitvarines konstrukcijas: sienas, stogą, langus, grindis, taip pat per vėdinimo sistemą. Būtent šį šilumos kiekį turi kompensuoti jūsų šildymo sistema, įskaitant šilumos siurblį.
Šilumos nuostoliai priklauso nuo daugelio veiksnių: namo ploto ir tūrio, šilumos izoliacijos kokybės, įstiklinimo ploto ir tipo, vėdinimo sistemos ir, žinoma, regiono klimato, kuriame stovi namas. Kad suprastumėte dydžių eilę, pateikiame orientacinius šilumos nuostolių rodiklius skirtingoms pastatų kategorijoms:
| Pastato kategorija | Orientaciniai šilumos nuostoliai, W/m² |
|---|---|
| Senas fondas be šiltinimo (iki 1980 m.) | 120-180 |
| Iš dalies modernizuoti (1980–2000 m.) | 70-100 |
| Namai po EnEV 2002/RT 2005 (2000–2010 m.) | 45-65 |
| Šiuolaikiniai nZEB standarto namai (po 2016 m.) | 25-40 |
Svarbu suprasti, kad pateikti skaičiai yra tik orientaciniai ir skirti bendrai dydžių eilei suvokti. Tikslius konkretaus namo šilumos nuostolius turi apskaičiuoti kvalifikuotas projektuotojas pagal jūsų šalies statybos reglamentus, įvertinęs visas konstrukcines ypatybes.
Kaip teisingai parinkti šilumos siurblį pagal šilumos nuostolius
Pagrindinis projektinis sprendimas renkantis šilumos siurblį – jo darbo režimas: monovalentinis ar bivalentinis. Nuo šio sprendimo priklausys reikalinga šilumos siurblio galia ir visos šildymo sistemos konfigūracija.
Bivalentiškumo taškas: svarbus galios parinkimo parametras
Bivalentiškumo taškas – tai lauko oro temperatūra, esant kuriai šilumos siurblys savarankiškai padengia 100% pastato šilumos poreikių. Esant žemesnei temperatūrai, šilumos nuostoliams kompensuoti įsijungia atsarginis šilumos šaltinis (pvz., elektrinis katilas).
Svarbu suprasti, kad bivalentiškumo taškas – ne konkretaus šilumos siurblio modelio charakteristika, o projektinis sprendimas, priimamas atsižvelgiant į jūsų regiono klimatą ir ekonominį tikslingumą.
Žingsnis po žingsnio metodologija šilumos siurbliui parinkti
- 1 žingsnis: Išsiaiškinkite projektinę šalčiausio 5 dienų laikotarpio temperatūrą savo regionui pagal statybos reglamentus arba pas projektuotoją.
- 2 žingsnis: Išanalizuokite temperatūrų grafiką – kiek dienų per metus temperatūra būna žemesnė už tam tikras reikšmes.
- 3 žingsnis: Pasirinkite bivalentiškumo tašką. Jei ekstremalūs šalčiai jūsų regione reti (mažiau nei 10–15 dienų per metus), ekonomiškai tikslinga tašką parinkti 5–7°C aukščiau projektinės. Jei šalčiai užsitęsę (daugiau nei 20–30 dienų), geriau rinktis monovalentinį režimą.
- 4 žingsnis: Apskaičiuokite šilumos siurblio galią pasirinktame bivalentiškumo taške. Esant 5°C skirtumui tarp bivalentiškumo taško ir projektinės temperatūros, šilumos nuostoliai sudaro 80–85% nuo maksimalių, esant 10°C skirtumui – 65–75%.
Šilumos siurblio galios skaičiavimo pavyzdys
Panagrinėkime sąlyginį pavyzdį: namas 150 m² ploto, šilumos nuostoliai 60 W/m², bendri nuostoliai 9 kW esant projektinei temperatūrai (pavadinkime ją T projektinė).
Variantas A (monovalentinis): Bivalentiškumo taškas lygus T projektinei. Reikalingas 9 kW šilumos siurblys + 15 % atsargos = 10,3 kW. Tinka modeliai: BeeSmart MHCS 045 NBS (11,6 kW), MHCS 050 NBS (15,35 kW) arba BeeThermic MHCM 10 SU1A (10,6 kW), MHCM 14 SU3A (14,8 kW). Šilumos siurblys visą sezoną padengia 100% poreikių, užtikrindamas maksimalų ekonomiškumą, tačiau įrangos kaina bus didesnė.
Variantas B (bivalentinis): Bivalentiškumo taškas 5°C aukščiau už T projektinę. Nuostoliai esant šiai temperatūrai sudaro 80% nuo maksimalių = 7,2 kW. Reikalingas šilumos siurblys 7,2 kW + 15 % atsargos = 8,3 kW. Tinka modeliai: BeeSmart MHCS 035 NBS (9,2 kW) arba MBasic MHM-U09HL (9,7 kW). Atsarginis šaltinis (elektrinis katilas) 3 kW galios. Šilumos siurblys dengia didžiąją sezono dalį, atsarga veikia tik kelias dienas, leidžiant sutaupyti įrangos sąskaita.
Variantas C (bivalentinis): Bivalentiškumo taškas 10°C aukščiau už T projektinę. Nuostoliai sudaro 67% nuo maksimalių = 6 kW. Reikalingas šilumos siurblys 6 kW + 15 % atsargos = 7 kW. Tinka modeliai: MBasic MHM-U06HL (7,2 kW) arba BeeSmart MHCS 035 NBS (9,2 kW). Atsarginio šaltinio galia 3 kW. Atsarga veiks dažniau, sutaupymai bus mažesni.
Svarbu suprasti, kad tai sąlyginiai pavyzdžiai metodikai paaiškinti. Konkrečius parametrus nustato projektuotojas, remdamasis vietos normomis ir jūsų regiono klimatu.
Šilumos siurblio galingumo atsargos koeficientas
Parenkant šilumos siurblį svarbu įvertinti galingumo atsargos koeficientą:
- Standartinė atsarga (10–20%): COP kritimui žemose temperatūrose kompensuoti ir nedidelei ateities atsargai sukurti.
- Didesnė atsarga (20–30%): regionams su ekstremaliais šalčiais, didelėms BKV apimtims ar planuojant plėsti šildomą plotą.
- Mažesnė atsarga (10–15%): gerai apšiltintiems namams su tiksliais skaičiavimais ir turint atsarginį šilumos šaltinį.
Šilumos siurblio galios parinkimo kontrolinis sąrašas
- Nustatyti bendrą šildymo plotą.
- Įvertinti pastato kategoriją pagal šilumos nuostolių lentelę.
- Įvertinti lubų aukštį (jei daugiau nei 2,7 m).
- Išsiaiškinti regiono projektinę temperatūrą.
- Išanalizuoti temperatūrų grafiką.
- Įvertinti įstiklinimo plotą ir tipą.
- Nustatyti buitinių karšto vandens (BKV) poreikius.
- Įvertinti šildymo sistemos tipą ir šilumnešio temperatūrą.
- Nuspręsti, kurį režimą rinktis: monovalentinį ar bivalentinį.
- Nustatyti bivalentiškumo tašką.
- Pridėti atsargos koeficientą (10–20%).
Mycond šilumos siurblių modelių palyginimo lentelė
| Modelis | Galia A7W35, kW | COP A7W35 | SCOP | Energijos efektyvumo klasė | Triukšmas, dBA | Plotas prie 40 W/m² / 70 W/m² / 100 W/m² | Min. temp. | Kompresorius |
|---|---|---|---|---|---|---|---|---|
| MBasic MHM-U06HL | 7,2 | 4,26 | 4,65 | A+++ | 50 | 180 / 103 / 72 m² | -25°C | Zhuhai Landa (rotacinis inverterinis) |
| MBasic MHM-U09HL | 9,7 | 4,01 | 4,53 | A+++ | 56 | 242 / 139 / 97 m² | -25°C | Zhuhai Landa |
| MBasic MHM-U12HL | 11,9 | 4,05 | 4,50 | A+++ | 56 | 297 / 170 / 119 m² | -25°C | Zhuhai Landa |
| BeeSmart MHCS 035 NBS | 9,2 | 4,38 | 4,72 | A+++ | 52 | 230 / 131 / 92 m² | -25°C | Mitsubishi Electric (inverterinis) |
| BeeSmart MHCS 045 NBS | 11,6 | 4,30 | 4,74 | A+++ | 52 | 290 / 166 / 116 m² | -25°C | Mitsubishi Electric |
| BeeSmart MHCS 050 NBS | 15,35 | 4,78 | 4,98 | A+++ | 59 | 384 / 219 / 153 m² | -25°C | Mitsubishi Electric |
| BeeSmart MHCS 070 NBS | 18,5 | 4,47 | 4,83 | A+++ | 61 | 462 / 264 / 185 m² | -25°C | Mitsubishi Electric |
| BeeThermic MHCM 06 SU1A | 6,5 | 4,9 | 4,58 | A+++ | 50 | 162 / 93 / 65 m² | -25°C | Panasonic EVI |
| BeeThermic MHCM 10 SU1A | 10,6 | 4,6 | 4,47 | A+++ | 52 | 265 / 151 / 106 m² | -25°C | Panasonic EVI |
| BeeThermic MHCM 14 SU3A | 14,8 | 4,6 | 4,53 | A+++ | 55 | 370 / 211 / 148 m² | -25°C | Panasonic EVI |
| BeeThermic MHCM 18 SU3A | 18,8 | 4,5 | 4,53 | A+++ | 56 | 470 / 269 / 188 m² | -25°C | Panasonic EVI |
| BeeThermic MHCM 24 SU3A | 24,0 | 4,3 | - | A+++ | 58 | 600 / 343 / 240 m² | -25°C | Panasonic EVI |
Mycond šilumos siurblių serijų palyginamoji analizė

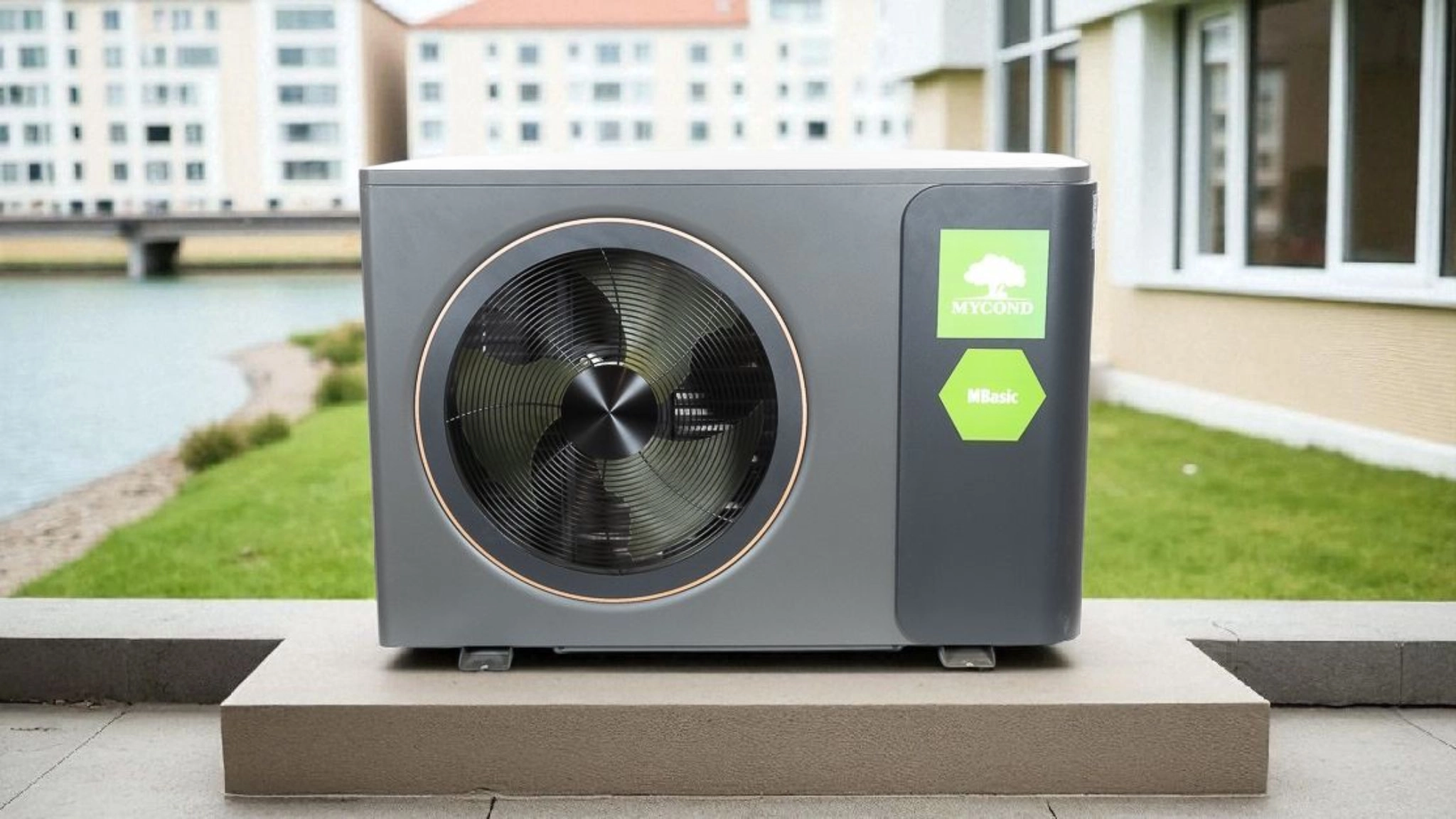

MBasic
Ekonomiškas sprendimas namams nuo 70–100 iki 120–170 m² (priklausomai nuo šiltinimo). Trys modeliai, kurių galia nuo 7,2 iki 11,9 kW, siūlo optimalų kainos ir kokybės santykį. Įrengti rotaciniai inverteriniai Zhuhai Landa kompresoriai, COP 4,01–4,26 ir SCOP 4,50–4,65, atitinka A+++ energinio efektyvumo klasę. Monoblokinis atlikimas su integruota hidraulika, naudojamas šaltnešis R32, triukšmo lygis 50–56 dBA, darbas iki -25°C, Heat Pump Keymark sertifikavimas. Idealus sprendimas bivalentinėms šildymo sistemoms.

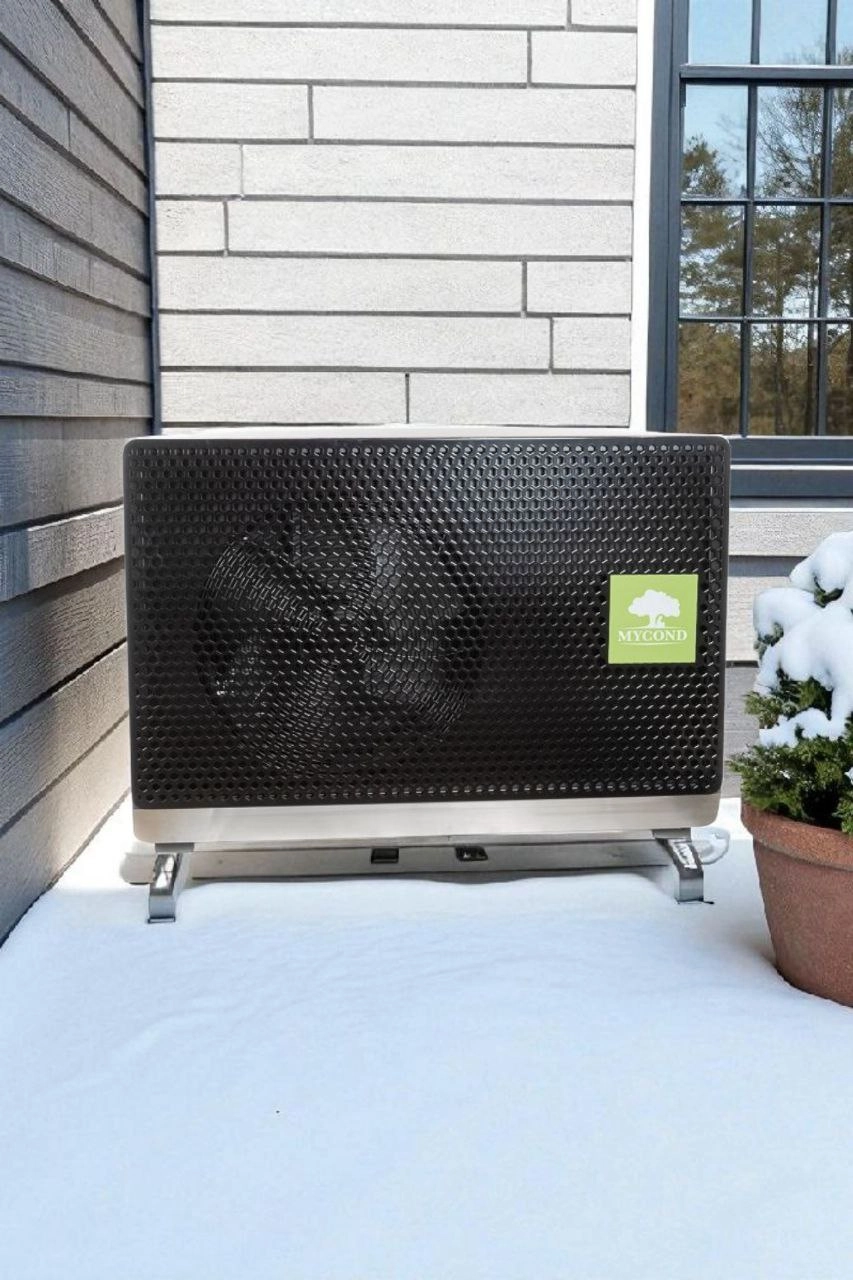

BeeSmart
Išmani serija namams nuo 90–130 iki 260–460 m² (priklausomai nuo šiltinimo). Keturi modeliai, kurių galia nuo 9,2 iki 18,5 kW, su aukščiausiais efektyvumo rodikliais: SCOP iki 4,98 ir COP iki 4,78 (klasė A+++). Įrengti Mitsubishi Electric kompresoriai, 7 colių jutiklinis ekranas, orų kompensacinė automatika, du šildymo kontūrai, SmartGrid ir Modbus palaikymas, integracija į išmanių namų sistemas. Integruotas 6 kW elektrinis kaitintuvas, triukšmo lygis 52–61 dBA, Heat Pump Keymark sertifikavimas. Puikiai tinka monovalentinėms šildymo sistemoms ir maksimaliai automatizacijai.

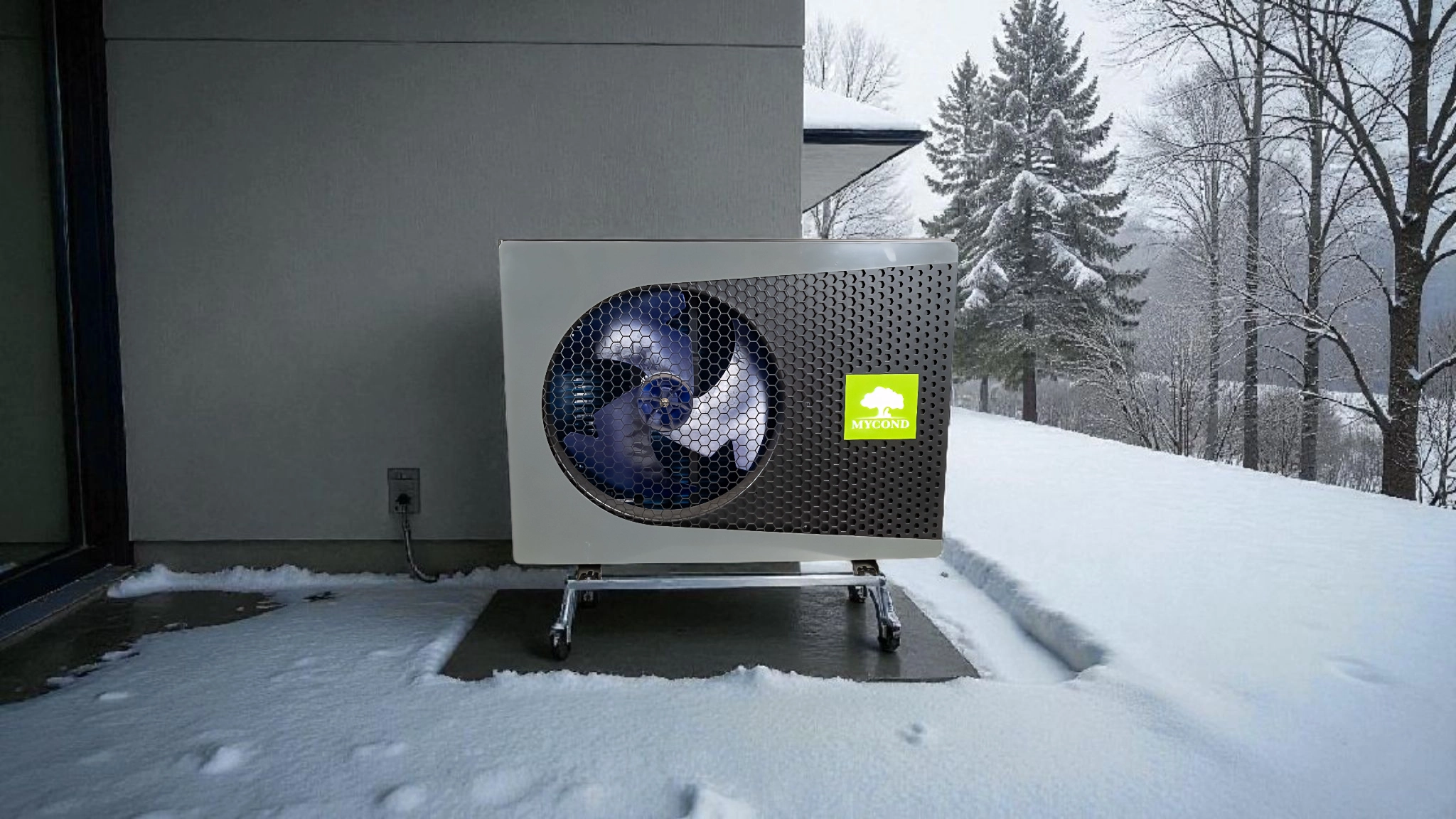

BeeThermic
Serija aukštatemperatūriniam šildymui namams nuo 65–90 iki 240–600 m². Penki modeliai, kurių galia nuo 6,5 iki 24 kW, su Panasonic EVI kompresoriais, užtikrinančiais darbą esant šilumnešio temperatūrai iki 55–60°C. COP 4,3–4,9, SCOP 4,47–4,58 (klasė A+++), triukšmo lygis 50–58 dBA, Heat Pump Keymark sertifikavimas. Idealus sprendimas senų šildymo sistemų modernizavimui, dideliems objektams ir bivalentinėms sistemoms.
Tipinės klaidos parenkant šilumos siurblio galią
- Parinkimas pagal plotą neatsižvelgiant į šilumos izoliaciją – tas pats namas gali turėti 3–4 kartus besiskiriančius nuostolius priklausomai nuo šiltinimo kokybės.
- Lubų aukščio ignoravimas – patalpoms, kurių lubų aukštis viršija 2,7 m, proporcingai reikia didesnės šildymo galios.
- Buitinio karšto vandens (BKV) poreikių neįvertinimas – 3–4 asmenų šeimai BKV gali prireikti papildomai 1–2 kW galios.
- Per galingo siurblio pasirinkimas – lemia dažną įsijungimą/išsijungimą, mažesnį efektyvumą ir trumpesnį tarnavimo laiką.
- Per silpno siurblio pasirinkimas arba per aukšto bivalentiškumo taško nustatymas – atsarginis šaltinis veikia dažnai, šilumos siurblio naudojimo sutaupymai mažėja.
Profesionalus skaičiavimas – efektyvaus darbo garantas
Profesionalus šilumos siurblio skaičiavimas – privalomas etapas, kurį atlieka kvalifikuoti projektuotojai. Atsižvelgiama į 7 pagrindinius veiksnius: pastato gabaritus, šilumos izoliacijos kokybę, įstiklinimo tipą, vėdinimo sistemą, regiono klimato ypatumus, šildymo sistemos tipą ir buitinio karšto vandens poreikius.
Skaičiavimas atliekamas pagal galiojančius statybos reglamentus, o jo kaina su kaupu atsiperka dėl teisingo įrangos parinkimo ir efektyvaus sistemos darbo. Jei jau turite projektą su šilumos nuostolių skaičiavimu, Mycond vadybininkai padės parinkti optimalų šilumos siurblio modelį.
Dažniausiai užduodami klausimai
Kiek kW reikia vienam kvadratiniam metrui?
Nėra universalios vertės, nes šilumos nuostoliai smarkiai priklauso nuo šiltinimo. Orientaciškai: 40–60 W/m² šiuolaikiniams energiškai efektyviems namams, 70–100 W/m² modernizuotiems, 120–180 W/m² seniems neapšiltintiems namams.
Ar galima įrengti šilumos siurblį name be šiltinimo?
Techniniu požiūriu – taip, ekonomiškai – ne. Eksploatacinės išlaidos bus gerokai didesnės, o komfortas – mažesnis. Geriau pirmiausia apšiltinti namą, o tada įrengti šilumos siurblį.
Vienas galingas ar du mažesnės galios šilumos siurbliai?
Namuose, didesniuose nei 250 m², gali būti tikslinga įrengti dviejų šilumos siurblių kaskadą. Privalumai: rezervavimas, lankstesnis galios reguliavimas, didesnis efektyvumas dalinėse apkrovose. Trūkumai: didesnė kaina, sudėtingesnė automatika, didesnis įrengimo plotas.
Kaip regiono klimato ypatumai veikia šilumos siurblio pasirinkimą?
Klimatas lemia projektinę temperatūrą, pagal kurią skaičiuojami maksimalūs šilumos nuostoliai. Šilumos siurblio galios skirtumas skirtinguose klimato regionuose gali siekti 20–30%.
Ar reikia papildomos galingumo atsargos karštam vandeniui ruošti?
Taip, komfortiškam BKV užtikrinimui rekomenduojama numatyti papildomą 20–30% galios atsargą arba įrengti atskirą vandens šildytuvą, arba naudoti integruotą elektrinį kaitintuvą.
Ką daryti, jei šilumos siurblio galios nepakanka?
Jei bivalentiškumo taškas nustatytas per aukštai, atsarginis šaltinis veiks dažniau, nei planuota, ir šilumos siurblio naudojimo sutaupymai mažės. Problemą galima spręsti papildomu namo šiltinimu arba pakeičiant šilumos siurblį galingesniu.
Ar vėliau galima padidinti šilumos siurblio galią?
Techniniu požiūriu tai sudėtinga ir brangu. Geriau iš karto teisingai apskaičiuoti reikalingą galią ir įrengti atitinkamą įrangą.
Priimkite teisingą sprendimą su Mycond
Jei jau apsibrėžėte šilumos siurblio parametrus ir galią, kreipkitės į Mycond vadybininką dėl išsamaus pasiūlymo ir profesionalios konsultacijos.
Siekiant maksimalios efektyvumo ir komforto, rekomenduojame pirmiausia užsisakyti profesionalų šilumos nuostolių skaičiavimą iš kvalifikuoto projektuotojo. Tai privalomas etapas, po kurio Mycond specialistai padės parinkti optimalią įrangą jūsų namui.
